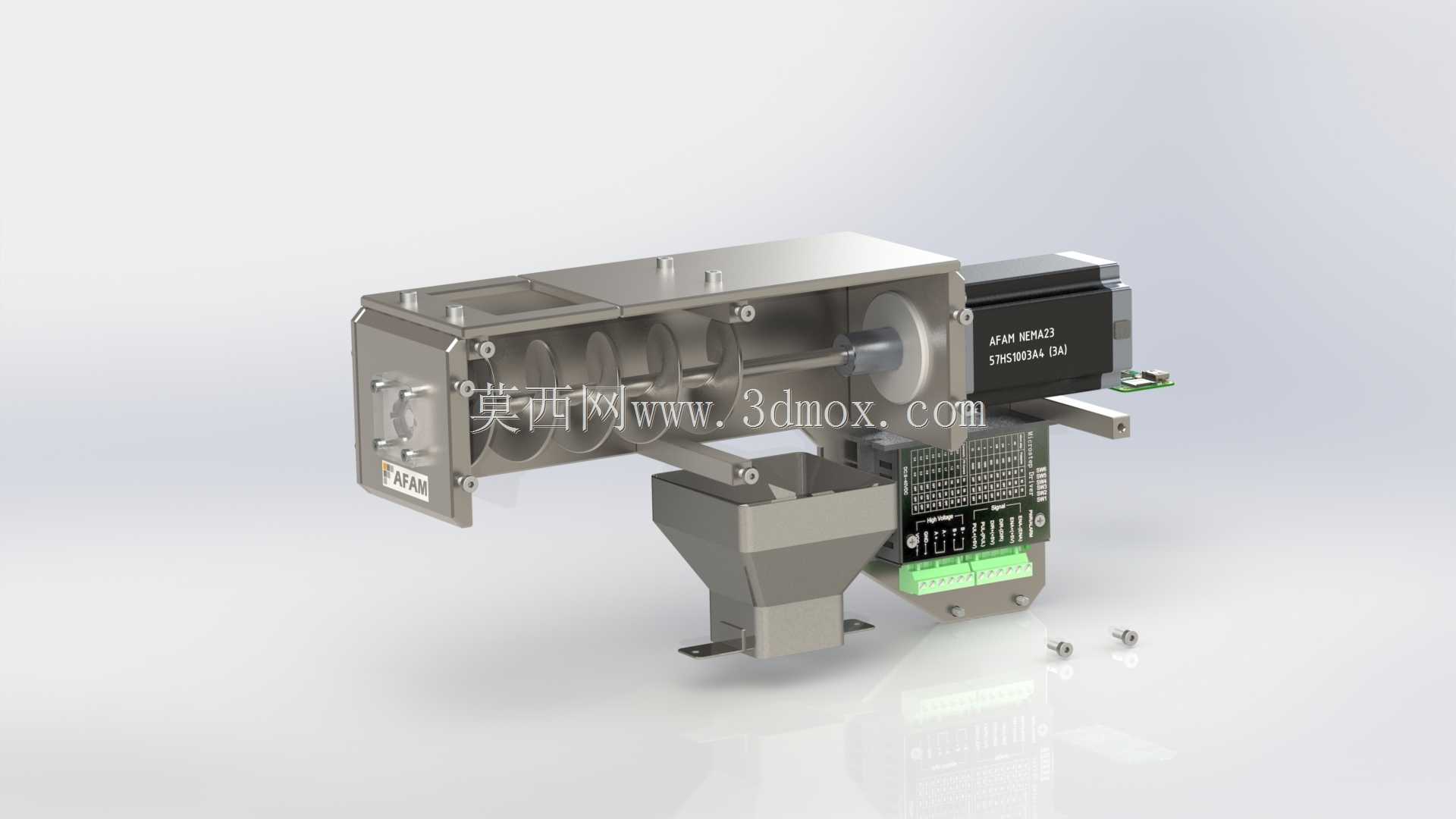

食品生产用精准加料称重一体装置

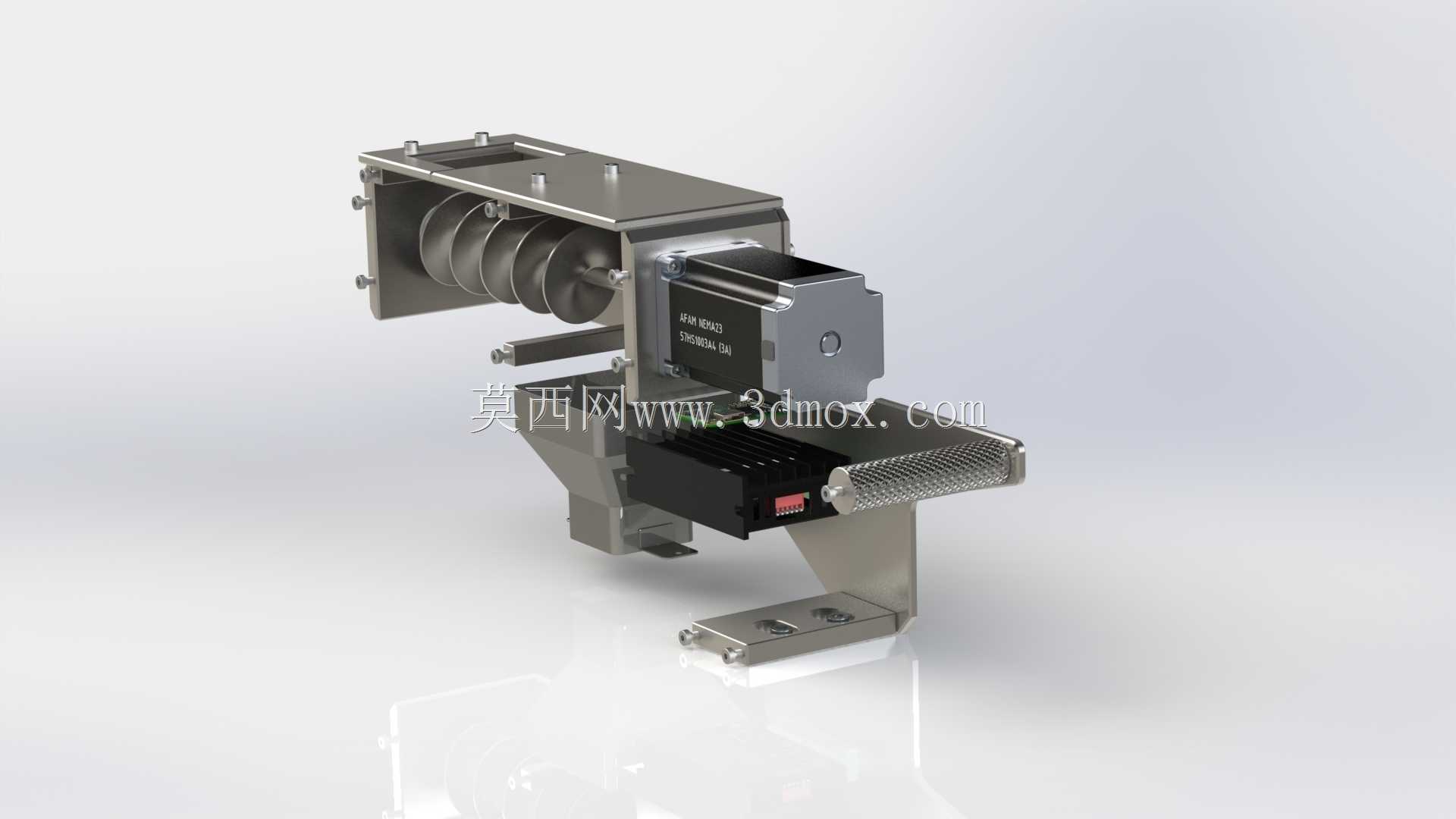

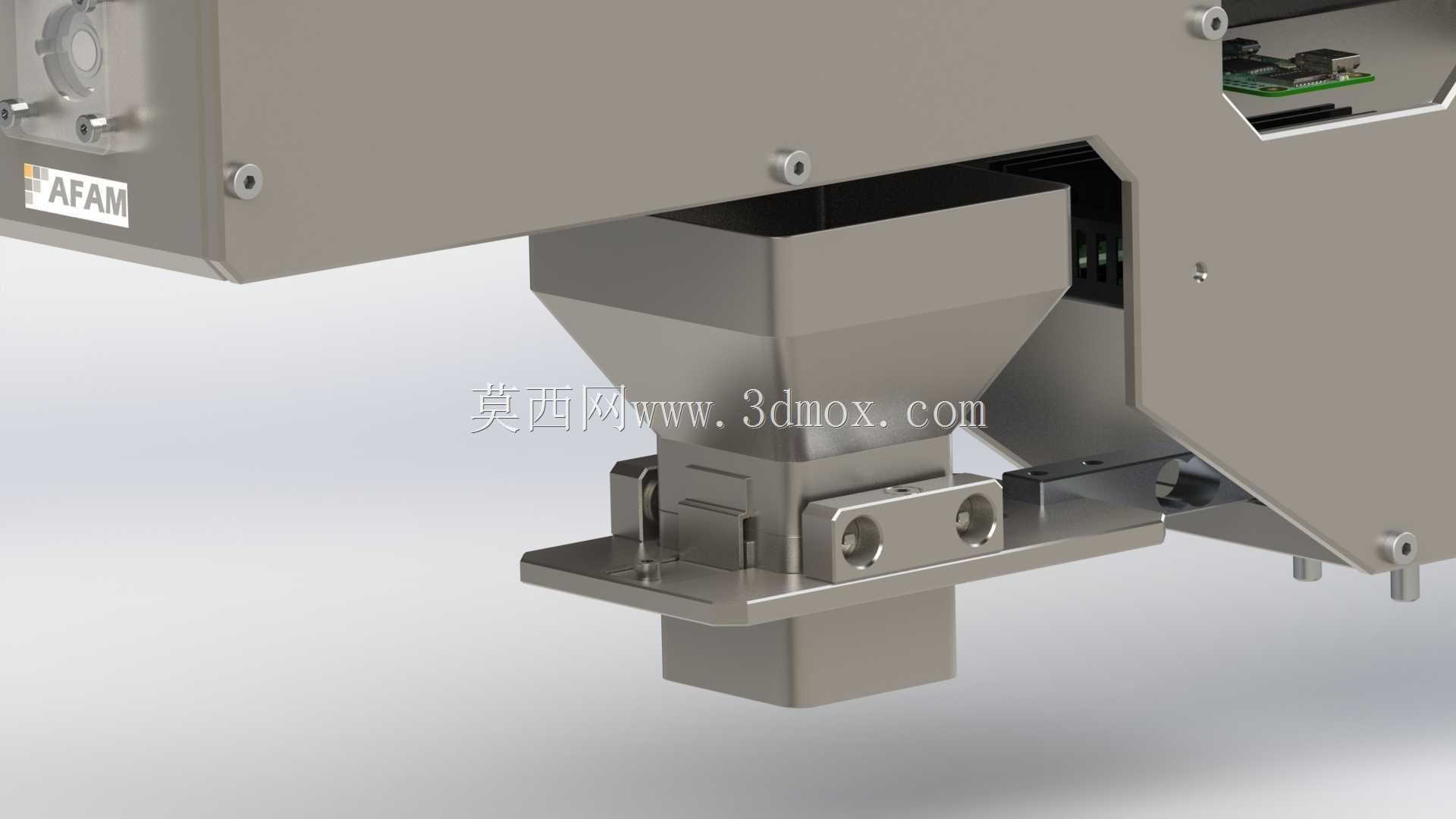

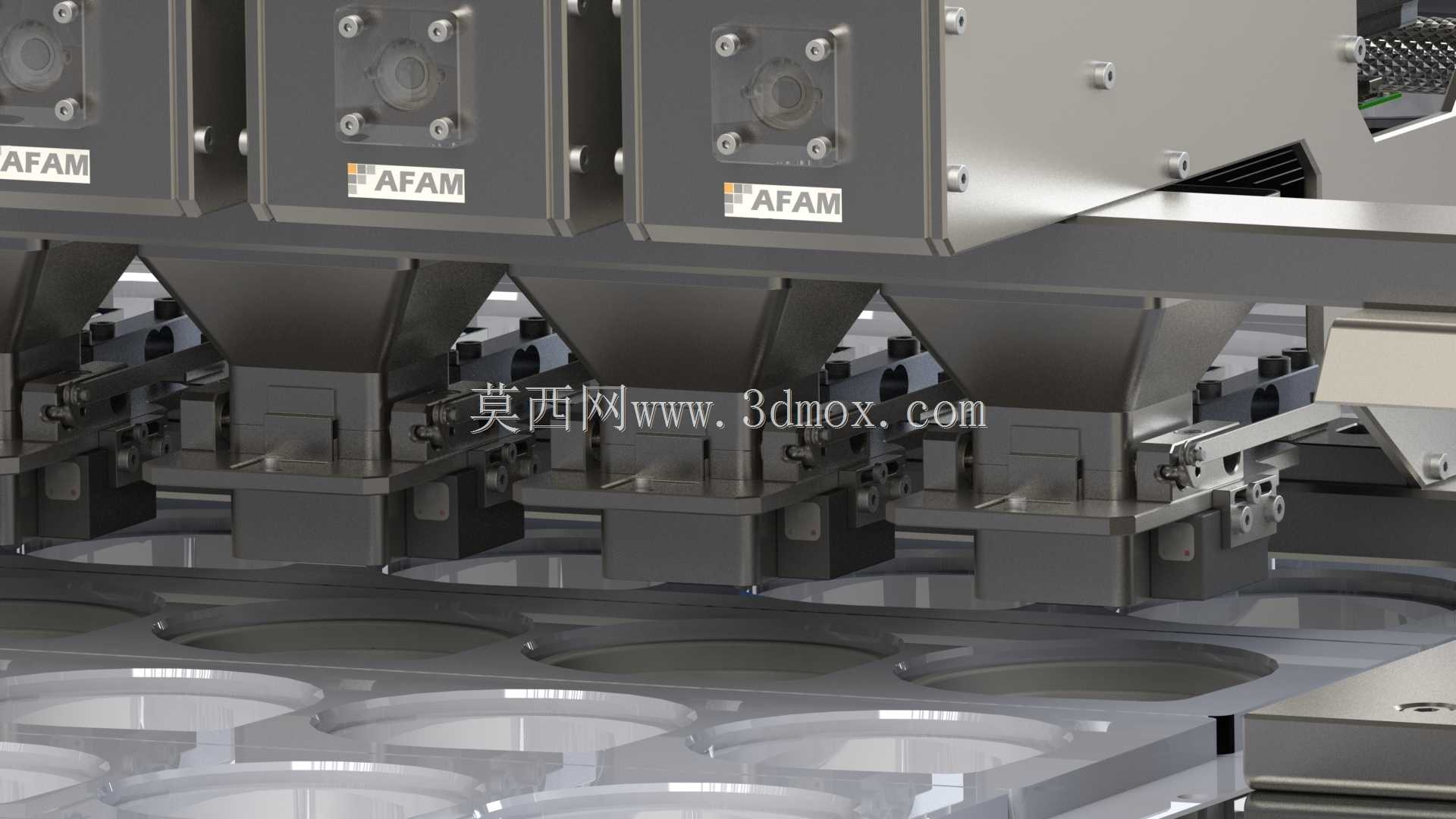

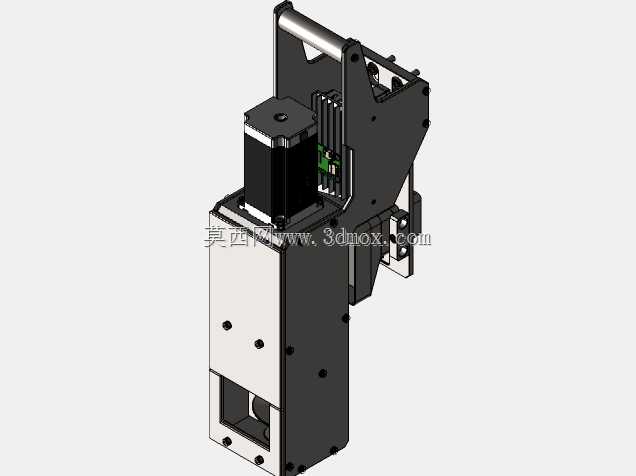

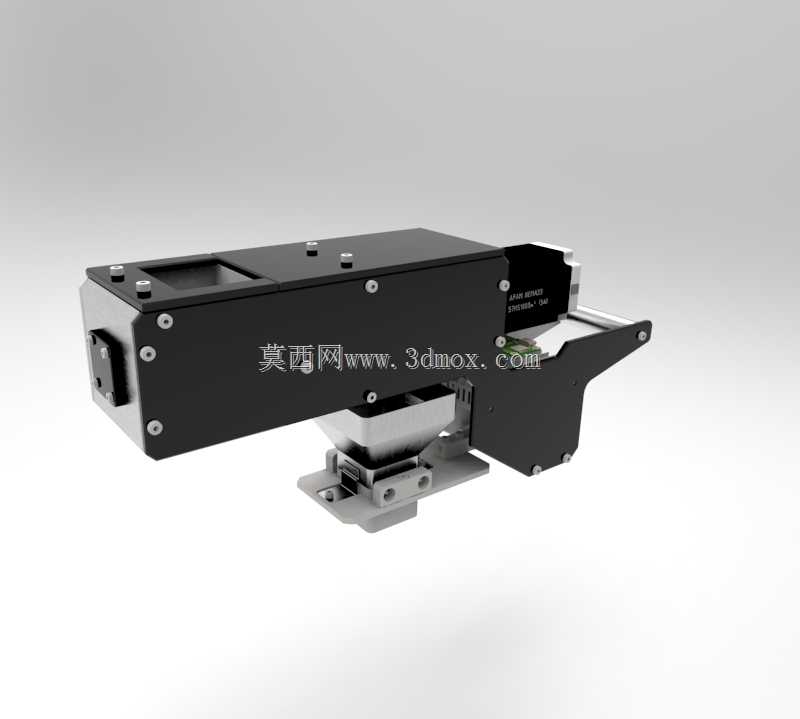

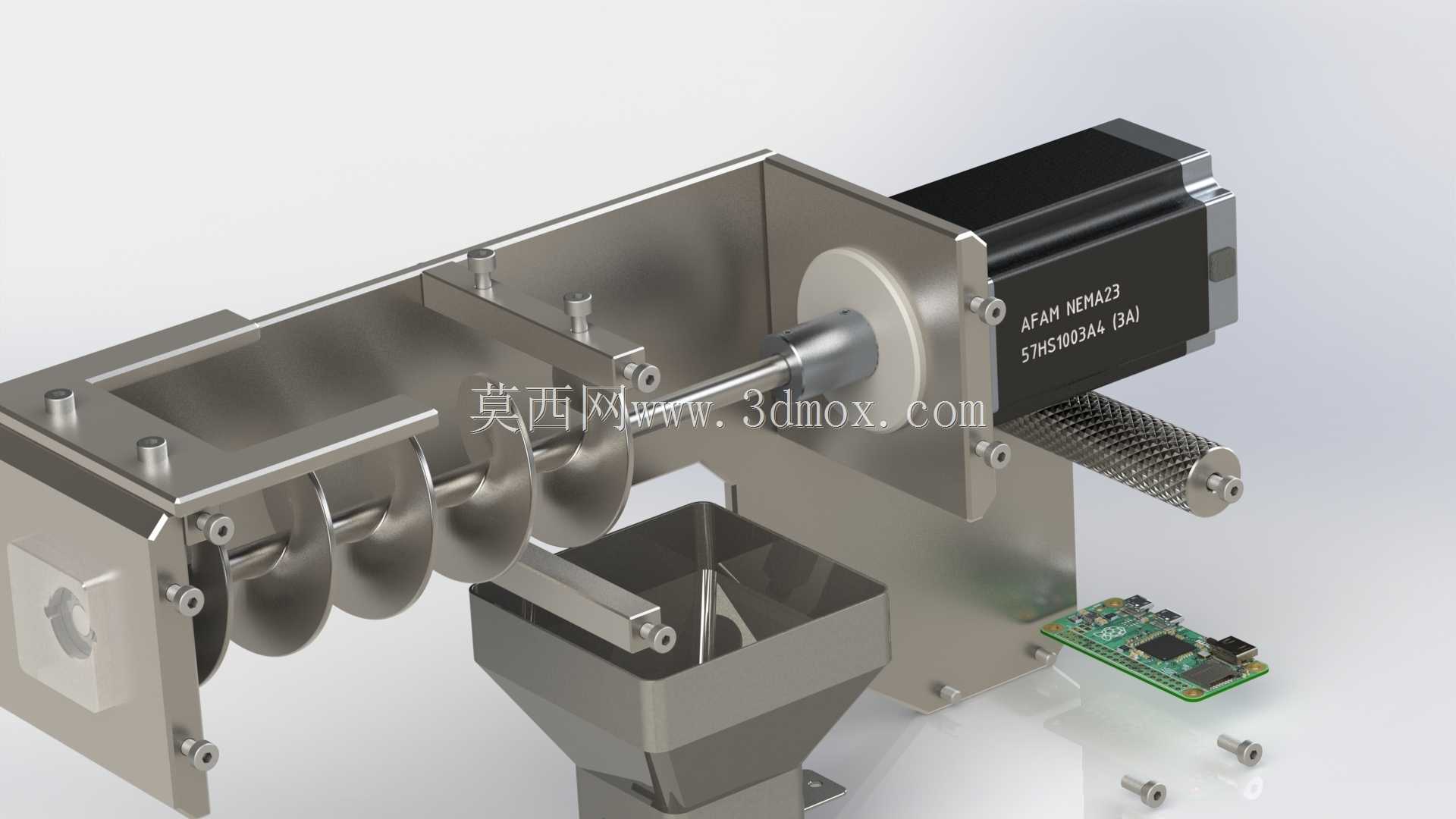

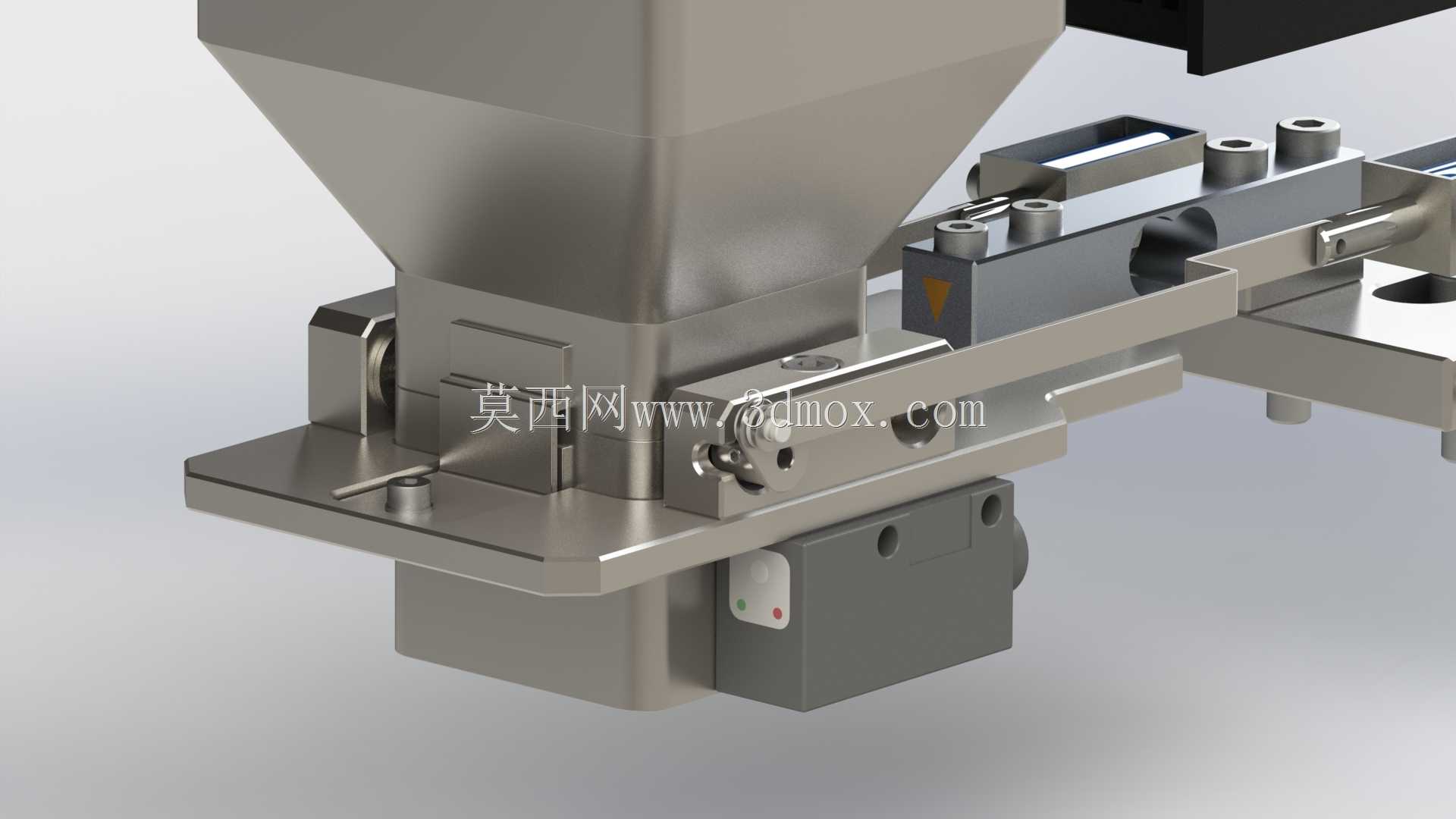

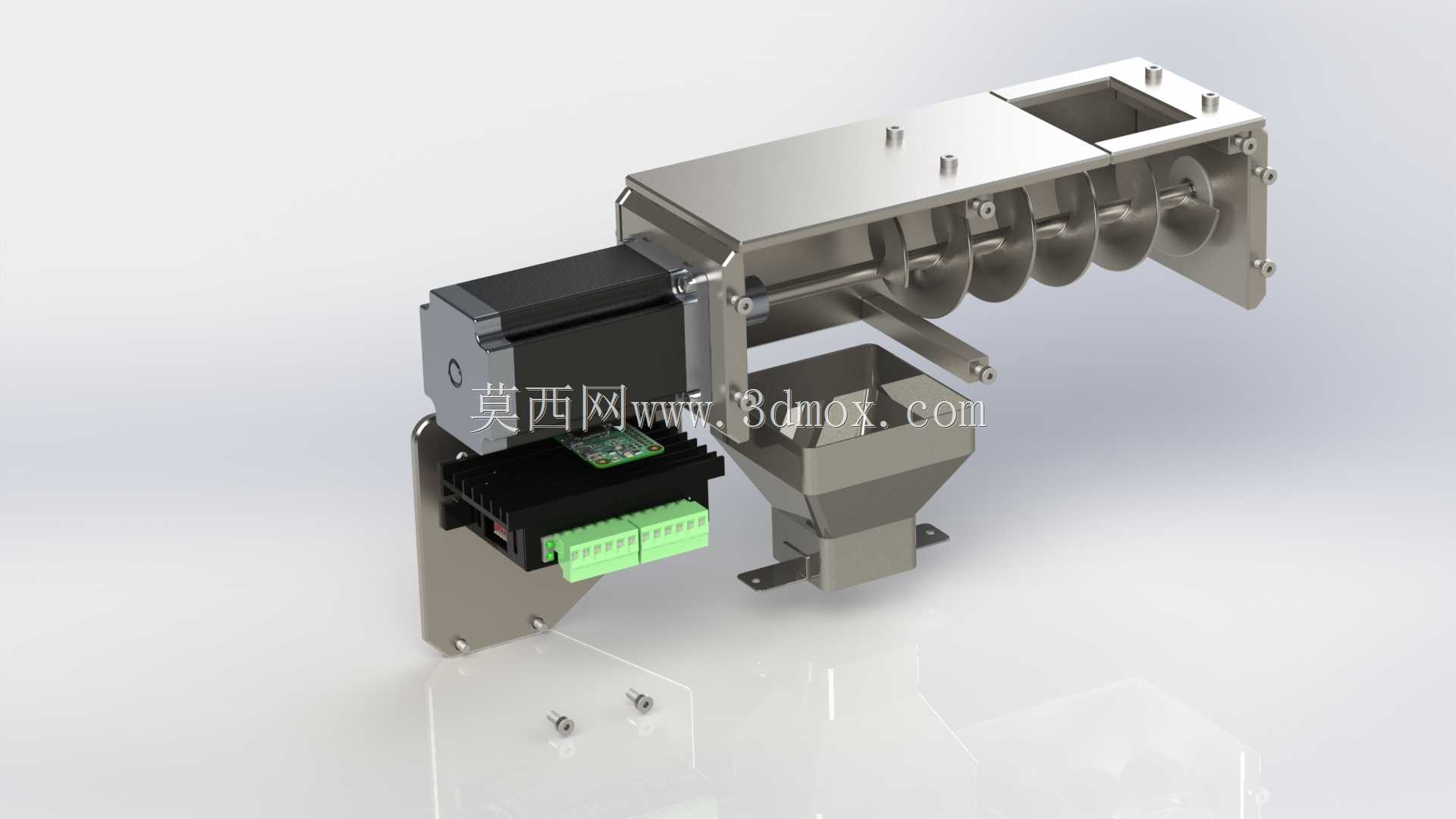

食品加工车间的定量加料工位，常年被物料卡滞、称重精度漂移的问题困扰，这款一体装置的结构设计，刚好对准这些现场痛点做了针对性的取舍。料仓侧壁做了微倾斜的导流面，没有做过度光滑的镜面处理，反而留了细微的喷砂纹理，既能减少粉状、小颗粒食品物料的挂壁残留，又不会因为摩擦系数过低导致物料倾泻速度失控，给后端称重单元留足了反应缓冲的空间。出料口的截料组件没有采用常见的翻板结构，改用了横向滑移的闸板配合柔性密封条，闸板的滑动导轨做了下沉式隐藏设计，避免物料碎屑嵌入导轨缝隙造成卡滞，密封条选用食品级硅胶材质，压缩量控制在0.3毫米，既保证截料时的密封性，又不会因为摩擦阻力过大增加驱动负载。称重单元和加料主体的连接做了柔性 decouple 设计，中间加了薄型橡胶减震垫，能过滤掉驱动电机运行时产生的细微震动，避免称重数值出现无规律跳动，称重模块的安装座做了三个可调支撑脚，现场安装时不需要额外加工定位基准，拧动支撑脚就能快速调平，适配不同平整度的车间安装台面。驱动部分选用的步进电机和主体机架之间加了隔热垫片，避免电机长时间运行产生的热量传导到料仓部分，防止热敏性食品物料出现结块变质的问题。接料溜槽的折弯角度做了三次迭代调整，没有追求物料下落的最快速度，而是让物料顺着溜槽以稳定的低速滑落到称重容器内，减少物料下落的冲击力对称重传感器的冲击，延长传感器的校准周期。外露的紧固件全部选用不锈钢内六角圆柱头螺钉，螺钉头的沉孔做了圆弧过渡，没有卫生死角，方便车间日常的高压水枪冲洗消毒，完全符合食品生产设备的卫生设计要求。侧边的走线槽做了全封闭设计，所有线缆都从机架内部的空腔穿过，外部没有裸露的线缆，既避免物料粉尘堆积在线缆表面，也防止生产过程中物料刮蹭损坏线缆。整个装置的装配公差链做了精简，核心配合面的公差控制在0.05毫米以内，非配合面的公差适当放宽，既保证装配后的运行精度，又不会过度提升加工成本，普通的钣金加工厂就能完成所有零部件的加工，不需要特殊的五轴加工设备。
