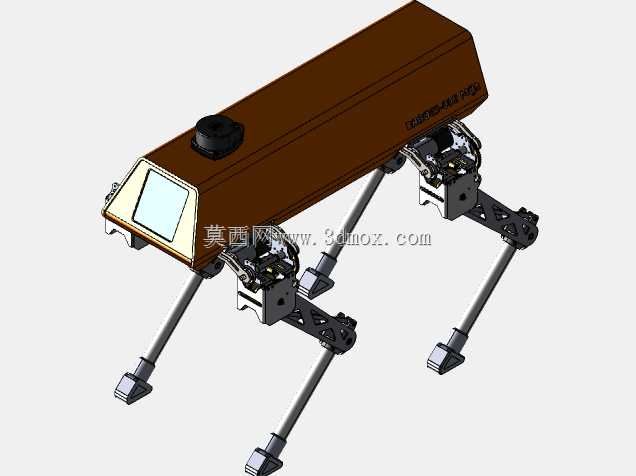

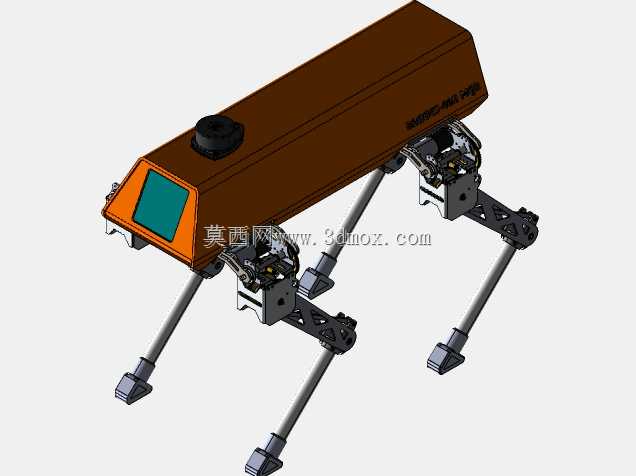

中型四足仿生行走机械结构设计

足式行走机构落地时的冲击载荷一直是样机试制阶段最容易被忽略的隐患，这款中型四足结构在腿部铰接处预留了0.2mm的间隙补偿量，刚好抵消机加工后轴孔配合的形位公差偏差，避免行走过程中出现卡滞或旷量过大的问题。腿部连杆的受力拐点处做了圆弧过渡处理，没有保留尖锐的直角棱边，既减少了铣削加工时的应力集中风险，也能在有限元仿真时降低网格畸变带来的计算误差。四条腿的铰接点位完全对称，装配时不需要额外做配对标记，同规格的连杆零件可以完全互换，减少了装配环节的分拣工作量，也方便后期运维时的零件替换。机身主体的框架采用了等强度的镂空设计，在保证整体抗弯刚度的前提下尽可能削减了非受力区域的材料冗余，铣削加工时的走刀路径也顺着受力方向排布，不会出现垂直于应力方向的刀痕，避免长期交变载荷下从刀痕处萌生疲劳裂纹。足端的接触块做了可拆卸的快换结构，磨损后不需要拆解整个腿部机构，只需要拧下两颗固定螺丝就能完成替换，适配不同的地面测试场景时也能快速更换不同摩擦系数的足端材质。腿部驱动的安装座预留了微调余量，装配时可以根据舵机或伺服电机的实际尺寸做小范围的位置调整，不用二次返工修改安装孔位，也能抵消不同批次零件的尺寸公差带来的装配偏差。机身内部的走线槽沿着框架内侧布置，不会外露在运动行程范围内，避免行走过程中腿部结构剐蹭线缆造成断路故障，线槽的转角处都做了圆角处理，穿线时不会划伤线缆外皮。目前的结构版本还预留了传感器安装位，后续可以加装力觉传感器或者视觉模块，不需要重新改动主体框架结构，给后续的功能迭代留出了足够的拓展空间。铰接处的销轴都设计了防脱卡槽，装配时卡入卡簧就能防止行走过程中销轴窜动脱出，不需要额外做螺纹防松处理，拆装维护的效率更高。腿部的运动行程做了硬限位设计，极限位置有刚性挡块阻挡，避免控制程序出错时腿部过度翻转打坏机身结构，挡块的接触面上预留了缓冲垫的安装槽，可以加装橡胶垫吸收冲击，减少硬碰撞带来的零件损伤。
