六自由度多关节工业机械臂结构设计

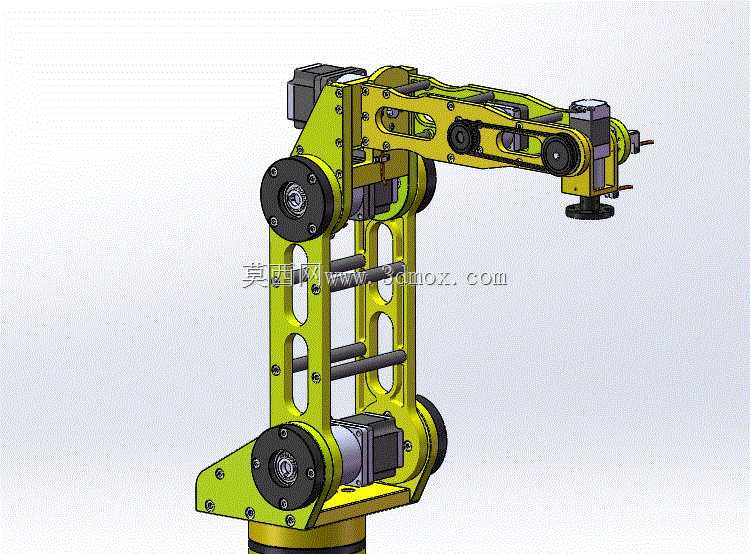

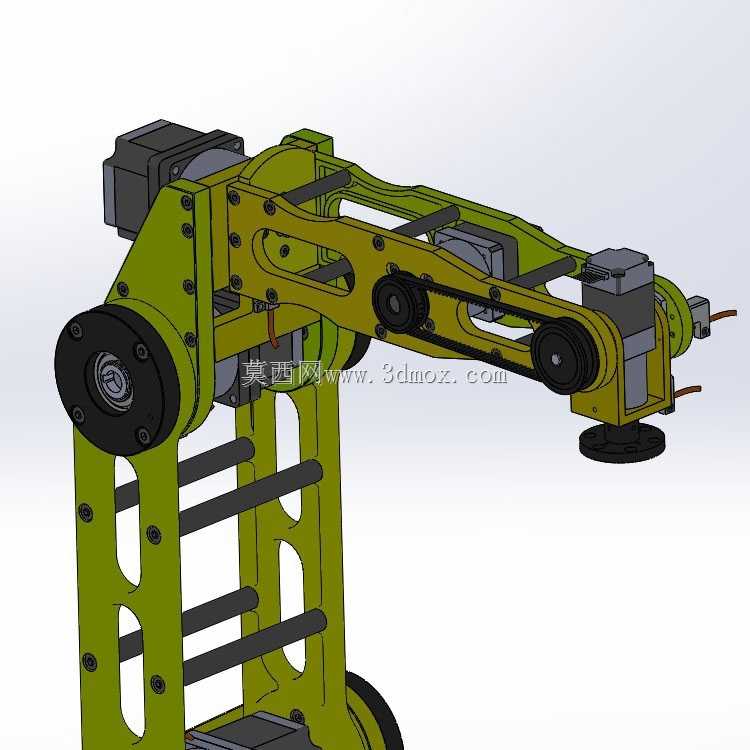

桌面级轻载机械臂的加工适配一直是小批量定制场景的核心痛点，常规型材拼接的臂体往往在重复定位精度上难以达标，铸造成型的一体式臂架又会拉高单件试制成本，这套六自由度机械臂的结构设计刚好在加工可行性与性能指标间找到了平衡。大臂与小臂的主体采用镂空式钣金折弯加筋结构，没有选用复杂的五轴铣削曲面，所有安装面均为平面铣削可达的结构，普通三轴加工中心就能完成全部金属件的加工，不需要定制特殊成型刀具。关节处的带轮传动槽直接在臂体侧板上一体铣出，省去了额外安装传动座的公差累积环节，同步带的张紧调节槽设计成腰型孔结构，装配时不需要拆解整个关节就能调整皮带预紧力，现场维护时单人就能完成传动件更换。底座回转支承的安装面预留了0.02mm的刮研余量，加工时不需要追求一次装夹的绝对平面度，后期装配通过刮研就能消除底座平面度误差带来的回转抖动，比强行提高加工精度等级节省近四成的加工成本。末端法兰的安装孔位采用通用的行业标准间距，不需要额外定制转接法兰就能适配夹爪、吸盘、焊枪等不同末端执行器，臂体内部的走线槽设计成开放式卡扣结构，线缆布设时不需要穿引复杂的内部通道，后期更换磨损线缆只需要拆开侧边护板就能操作。关节处的伺服电机安装座设计成嵌入式定位结构，电机输出轴与谐波减速器的同轴度通过安装座的止口保证，不需要反复打表调整就能达到0.01mm的同轴度要求，大幅降低了装配环节的技能门槛。所有连接螺丝的孔位都预留了足够的扳手操作空间，没有出现深孔拧螺丝需要专用加长工具的情况，即便是实训场景下的学生装配，也不会因为操作空间不足出现螺丝滑牙、装配不到位的问题。臂体表面的阳极氧化层预留了接地端子安装位，工业现场使用时能直接接入设备接地网，避免静电积累对伺服编码器造成信号干扰。
