仿生双足外骨骼步行机械结构

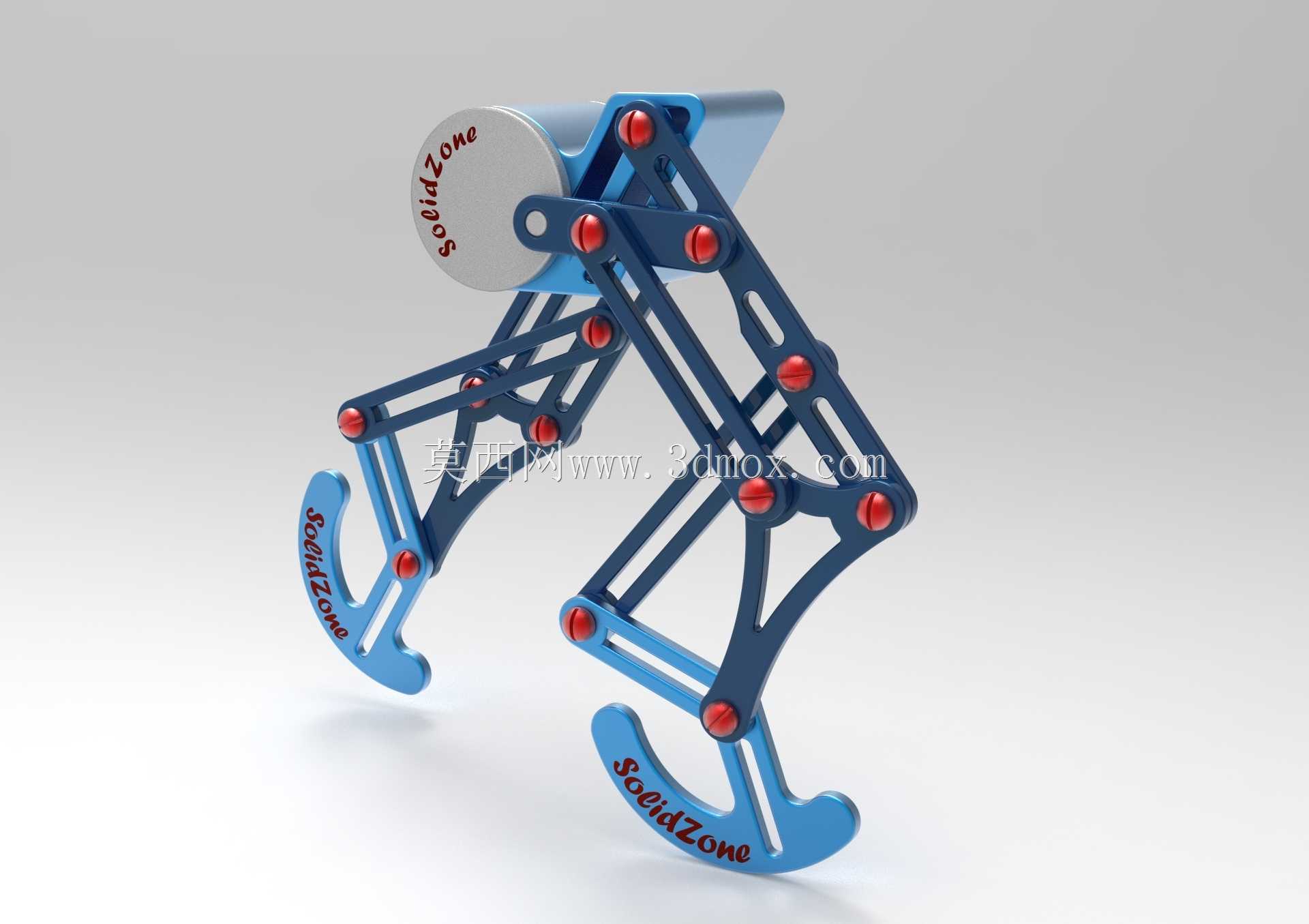

常规双足步行机构落地时最容易出现的问题，是足端触地瞬间的冲击直接沿连杆回传至驱动端，长期运行会造成铰接孔位的椭圆化磨损，甚至让驱动轴承受径向交变载荷出现疲劳断裂。这套外骨骼双足结构在设计时，特意将足端的弧形支撑面做了分段曲率处理，足跟触地区域曲率半径更大，能在落地瞬间通过小幅的结构形变卸掉部分冲击，前掌蹬地区域曲率收窄，刚好匹配步行推进阶段的施力角度，不会出现打滑卸力的问题。

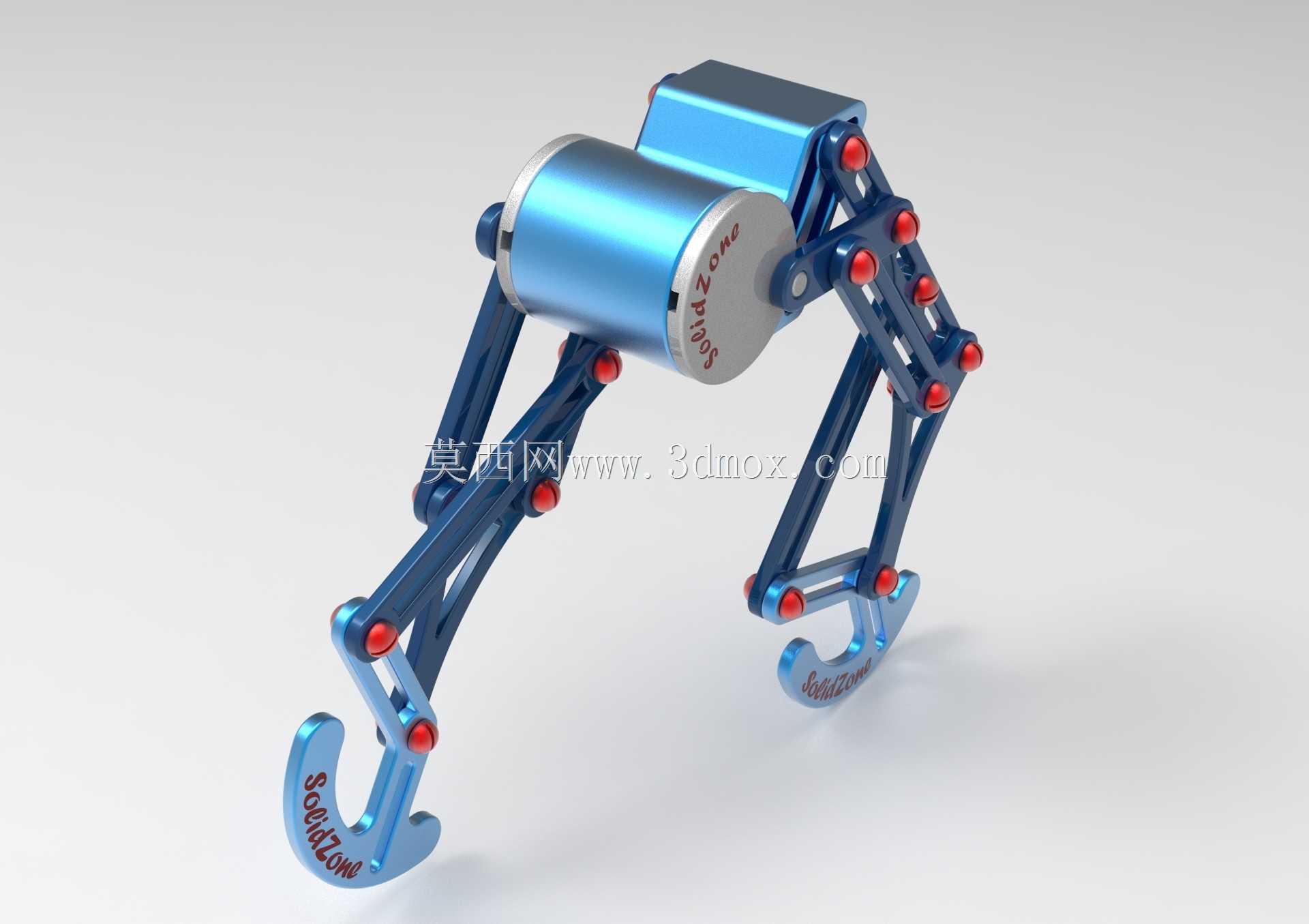

连杆铰接处的红色轴套不是单纯的装饰件，实际加工时会选用自润滑POM材质压入连杆孔位，和金属销轴配合时能预留0.02mm的间隙公差，既不会因为间隙过大出现步行时的关节晃动感，也不会因为公差过紧导致运动卡滞。你能看到上下两组平行四边形连杆的排布不是完全对称的，上侧连杆的铰接点更靠近驱动轮中心，下侧连杆的铰接点向外偏移了3mm，这个偏移量是反复调整过的，能让迈步时的抬腿高度刚好越过15mm的障碍，同时不会让重心偏移超出支撑面范围，避免步行时出现侧翻。

驱动轮上的偏心销位置也藏着细节，它没有选在标准的曲柄半径位置，而是向轮缘方向偏移了1.5mm，这个改动会让单步的步幅增加8%左右，同时不会让驱动扭矩出现明显上升。足端的弧形件内侧做了两道加强筋，厚度只有1.2mm，却能让足端的侧向刚度提升40%，不会因为侧向受力出现弯折变形。

实际装配时要注意，所有连杆的叠放顺序不能出错，长连杆要放在外侧，短连杆夹在中间，不然会出现运动干涉，铰接处的锁紧螺母不能拧得过紧，要保留连杆能自由转动的旷量，同时轴向窜动不能超过0.1mm，不然步行时会出现异响。这套结构很适合用来做仿生机器人的实训项目，学生可以通过调整铰接点位置、改变足端曲率，直观理解连杆传动的运动特性，也能在装配过程中体会公差配合对机构运行的实际影响，比单纯的课本理论要直观很多。
