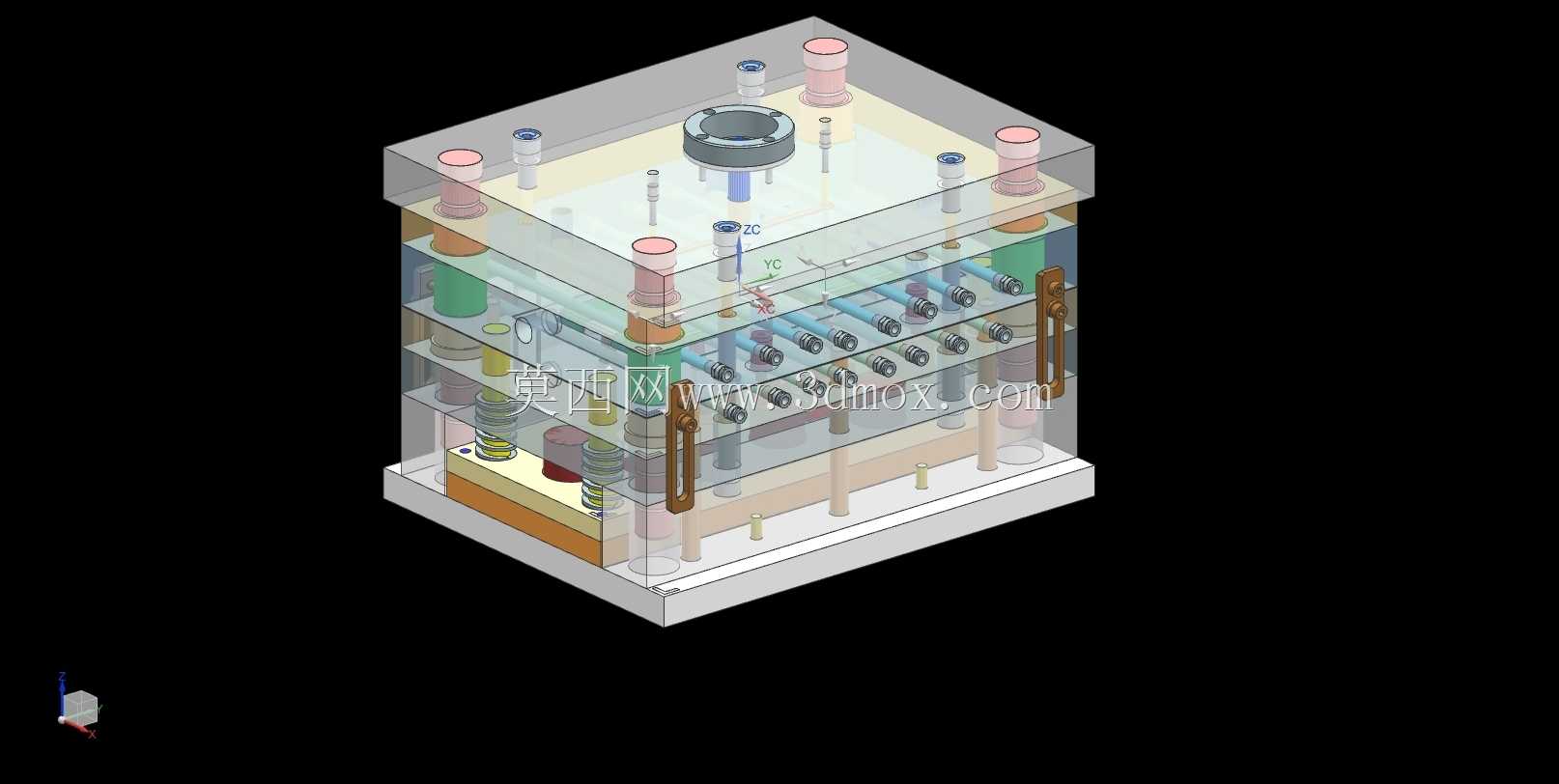

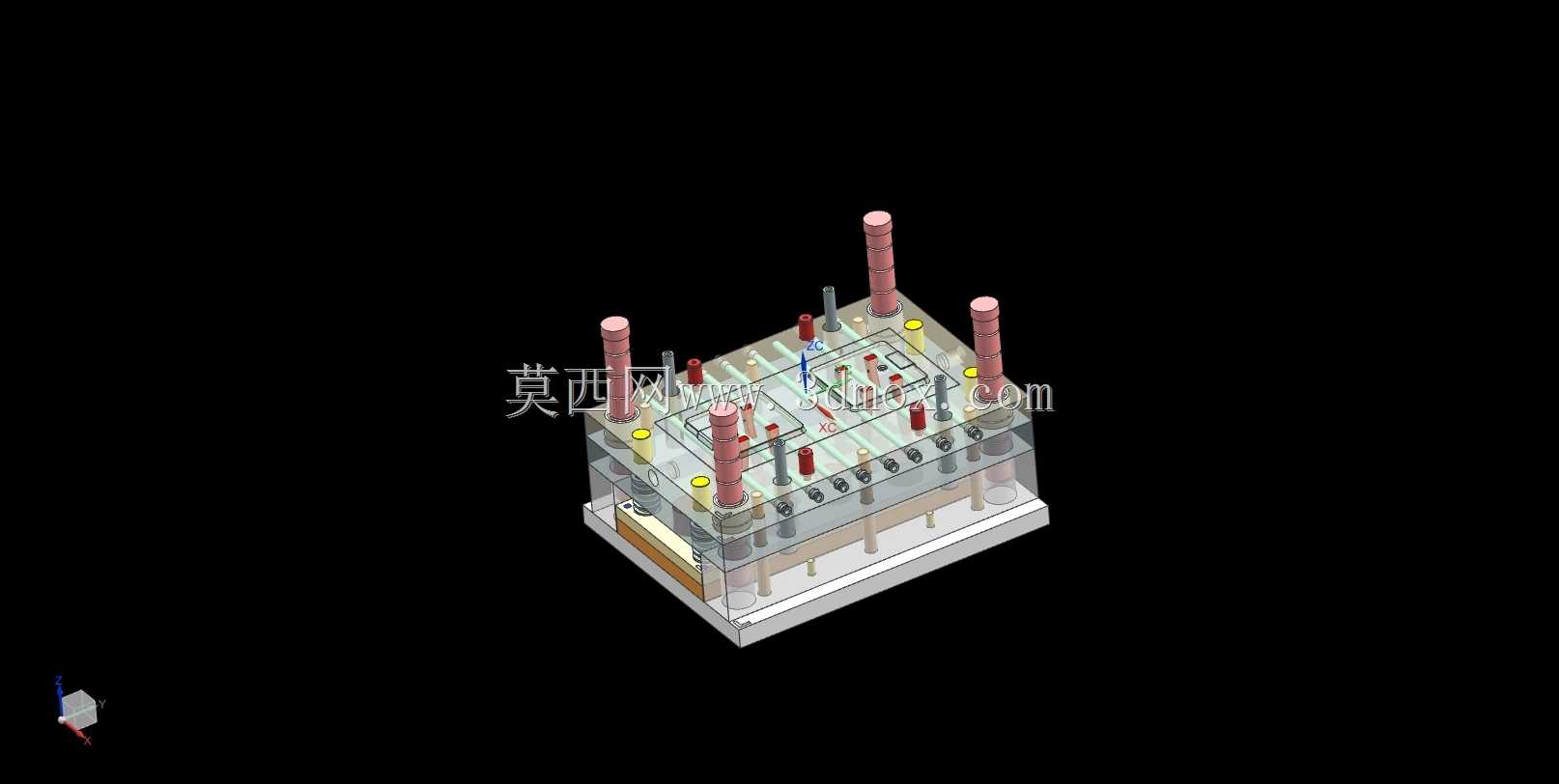

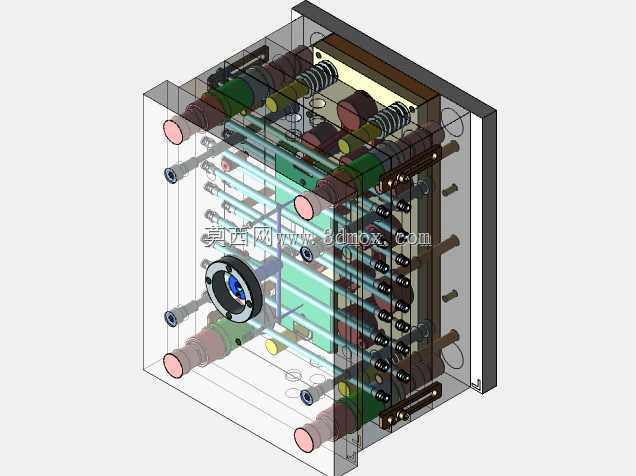

符合米思米标准带升降底座三板注塑模

常规三板模量产过程中，浇道凝料自动脱落的卡滞问题始终是车间换模调试的高频痛点，不少工厂为了规避料头粘定模的情况，会刻意加大拉料销的倒扣量，反而又造成开模时浇道套磨损加剧，连续生产三万模次后就容易出现飞边偏移的缺陷。这套带升降底座的三板模结构，在分型面的行程匹配上做了针对性的调整，定模侧的导柱配合段做了分段公差设计，靠近分型面的15mm段采用H7/g6间隙配合，保证开模瞬间的滑动顺畅，尾段则保留H7/h6的紧配精度，避免长期往复运动后导柱出现偏摆晃量。升降底座的导向滑轨没有采用常见的侧装式结构，而是把承力面放在了模架底部的四个角位，每个支撑脚都对应独立的弹簧复位组件，就算生产过程中出现顶出受力不均的情况，底座升降时也不会出现卡滞歪斜，不会刮伤模架底面的定位基准面。流道的排布特意避开了顶针的正上方位置，凝料在开模过程中会自然顺着拉料销的弧度滑落，不需要操作工额外用铜棒敲击清理，单班生产的换模停滞时间能缩短近四十分钟。冷却水路的进出水口全部集中在模架的同一侧，接水时不会和周边的机械手取件路径产生干涉，水路的钻孔深度特意控制在离型腔壁12mm的位置，既保证了注塑过程中的冷却效率，也避免了钻孔过深造成的模架强度下降，长期生产中不会因为模温反复变化出现型腔变形的问题。所有滑动配合的零件表面都预留了0.02mm的氮化处理余量，不需要后续再做二次研磨加工，零件加工完成后直接就能进入装配环节，装配时不需要额外配磨垫片调整间隙，整套模架的装配周期能比常规三板模缩短近三分之一。
