宋长盒塑料件三板式注塑模具结构

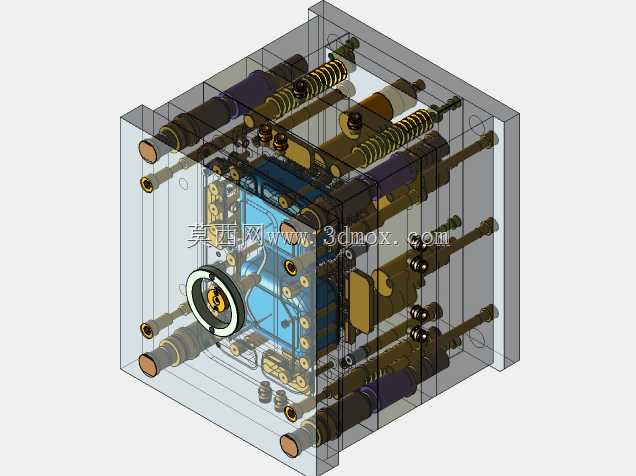

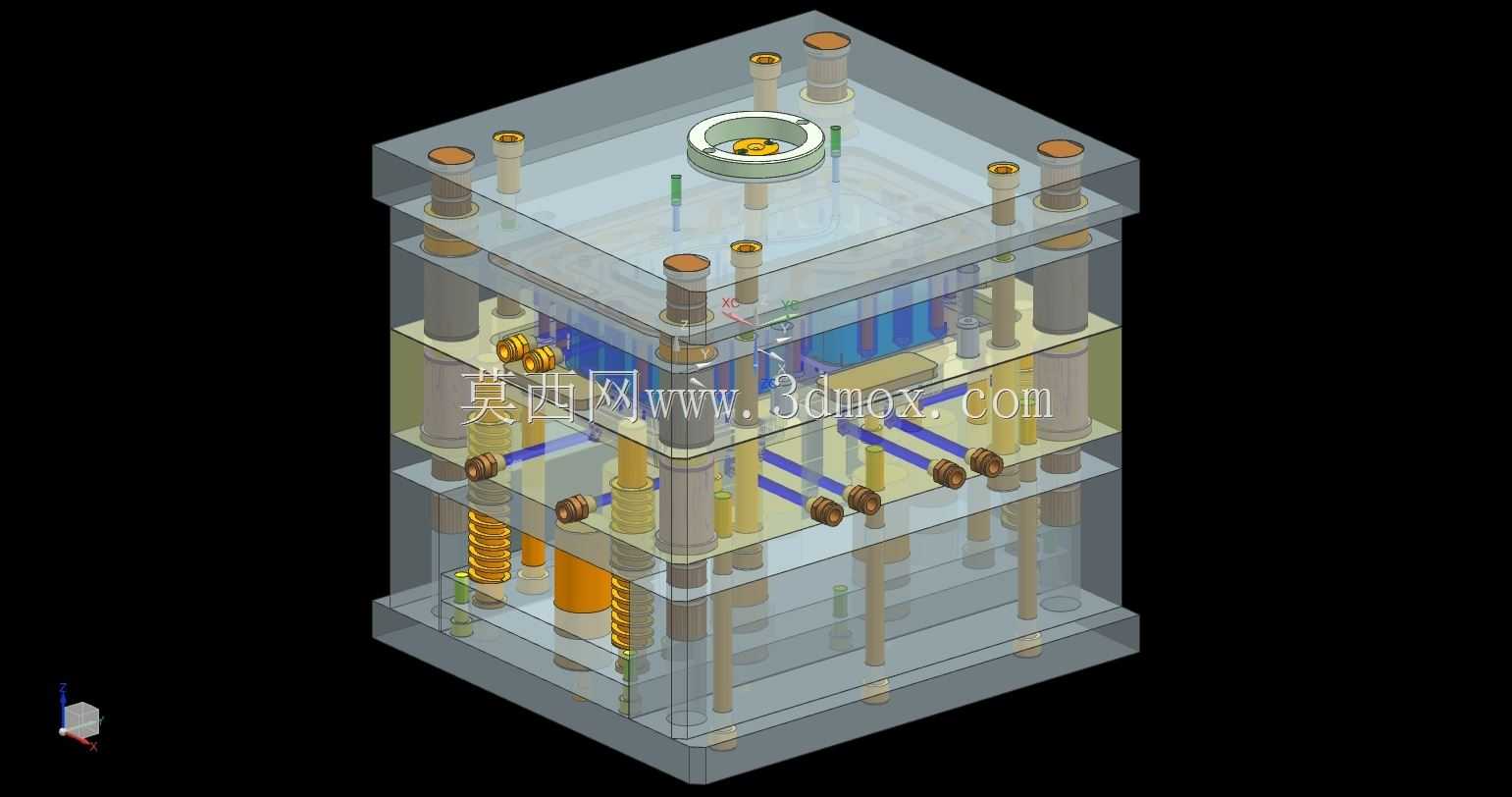

这套三板式注塑模具，主要用于宋长盒类薄壁塑料包装件的批量注塑成型作业，适配日常消费品包装、小型工业塑料配件收纳等场景的生产需求，能够在连续注塑作业中稳定完成塑料熔体填充、冷却固化、塑件与流道凝料自动分离的全流程动作，适配卧式注塑机的安装作业标准，可直接对接常规量产注塑生产线的工位排布要求。从结构设计来看，这套模具采用经典三板模架构，分为定模座板、流道推板、动模侧成型组三个核心分层结构，区别于两板模的结构特性，这套结构能够在开模过程中自动完成点浇口与塑件的切断分离，无需人工后续修剪浇口凝料，大幅降低后续工序的人工成本，适配表面外观要求较高的宋长盒类塑料件生产，避免浇口残留影响塑件外观质感。模具内部集成了循环冷却水路布局，围绕型腔、型芯的成型面均匀排布冷却通道，能够在注塑保压完成后快速带走型腔内的热量，缩短塑件冷却固化周期，提升单批次生产的作业效率；同时配套的复位杆、矩形弹簧、导柱导套组件，能够保障开模、合模过程中各模板的运动轨迹精准对位，避免合模错位造成的型腔损伤或者塑件飞边缺陷，顶出机构采用多顶杆均匀排布设计，顶出力均匀分散在塑件的非外观面，避免顶出过程中塑件出现变形、顶白等质量问题，保障成型后的宋长盒塑件尺寸精度、外观质量符合量产验收标准。在安装边界层面，这套模具的整体外形尺寸适配常规120吨-160吨锁模力的卧式注塑机安装参数，定位圈、浇口套尺寸符合通用注塑机的对接标准，无需额外改装即可快速上机调试，模具的开模行程设计预留了足够的塑件取出空间，配合机械手取件可实现全自动化无人生产作业，适配大批量连续生产的车间作业需求。设计过程中针对宋长盒的薄壁结构特性，对浇口位置做了优化选型，采用点浇口进胶的方式让塑料熔体在型腔内的填充流动更加均衡，避免薄壁区域出现填充不足、熔接痕明显的成型缺陷，同时排气槽的布局对应熔体填充的末端位置，能够快速排出型腔内的空气，避免塑件出现烧焦、气泡等质量问题，整套结构的运动干涉校验覆盖全行程开模、合模、顶出复位的所有动作，保障生产过程中运行稳定，降低生产过程中的故障停机概率。
