两板结构盖顶定时器注塑模具设计

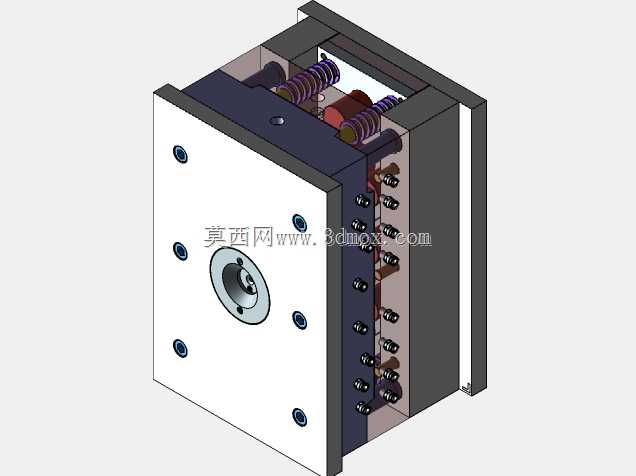

两板模注塑生产中最常被忽略的隐患，是定模侧弹簧回程的同轴度偏差——批量生产时弹簧偏载0.2mm就会导致导柱拉伤，连续生产八千模次后就会出现飞边超差，这款盖顶定时器的注塑模结构，刚好把这个痛点做了针对性的结构适配。模架定模板上的六组复位弹簧全部做了沉孔定位，沉孔深度比弹簧自由长度短三分之一，合模时弹簧不会出现径向窜动，哪怕注塑机锁模力有小幅波动，弹簧的压缩行程也能保持均匀受力。浇口套的定位法兰做了台阶式限位，和注塑机射嘴的贴合面预留了0.05mm的预压量，避免射胶时溢料流到导套缝隙里，日常机台换模清理时不用拆解导柱就能直接擦除残留料渣。动模侧的型芯固定方式没有用传统的螺丝锁付，而是采用了镶块挤紧的结构，每个成型小柱位的镶件都做了1度的斜度定位，生产时如果出现排气不畅导致的烧焦，只需要拆动模侧的压板就能快速更换镶件，不用把整副模架从机台上吊下来。冷却水路的排布避开了弹簧的安装位，进出水接头全部设在模架的底部，生产时接水管不会和机台的格林柱产生干涉，水路距离型腔壁的距离统一控制在12mm，成型周期能稳定在28秒左右，不会出现局部冷却不均导致的定时器盖顶件翘曲。顶出结构用的是圆顶针加边缘顶块的组合，盖顶件的薄壁边缘不会因为顶出力不均出现白印，顶针的位置全部设在产品的加强筋背面，外观面看不到任何顶出痕迹。导柱的安装做了不对称排布，合模时不会出现定动模装反的情况，现场换模的操作工哪怕没看标识也能快速对位，减少装模等待的时间。模架的四个角都做了倒角处理，吊模时不会刮伤机台的安全门，日常存放时叠放也不会磕碰到分型面的封胶位。
