艾里逊3200重型车用变速箱三维结构

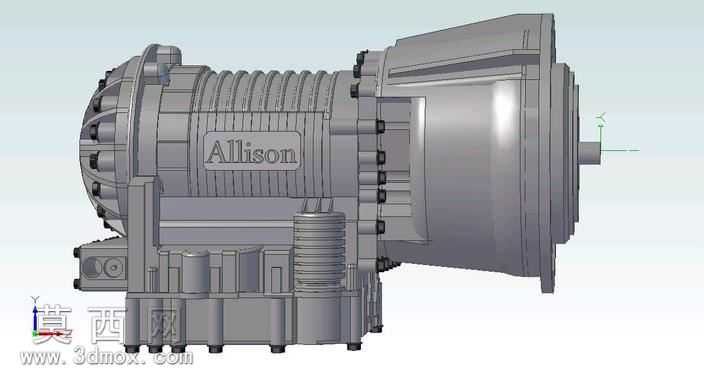

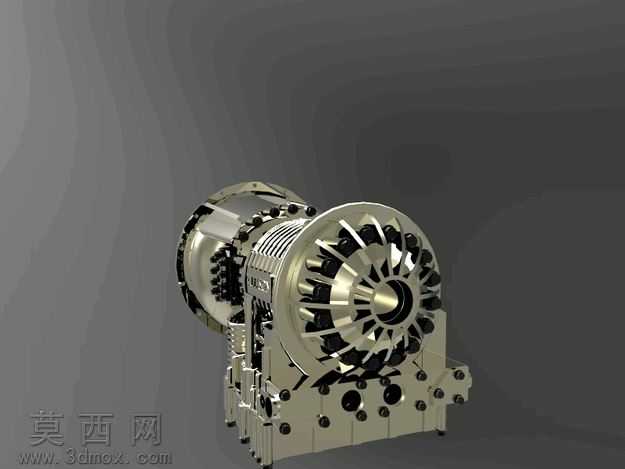

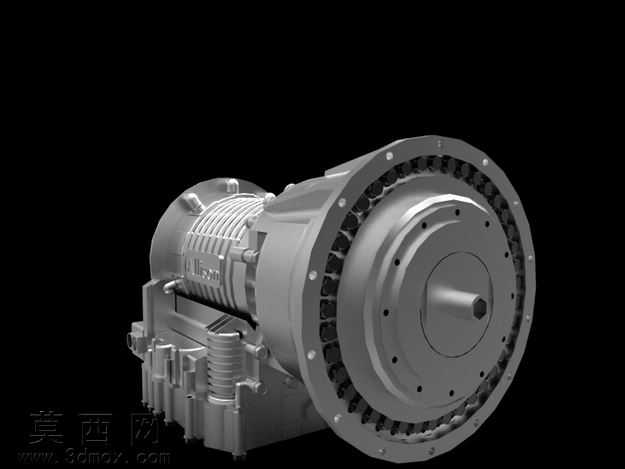

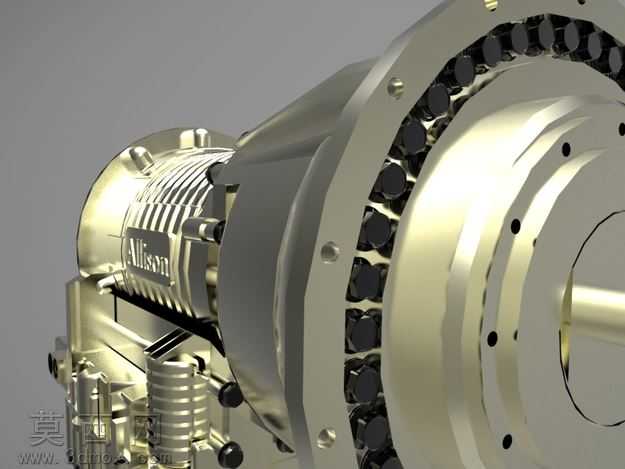

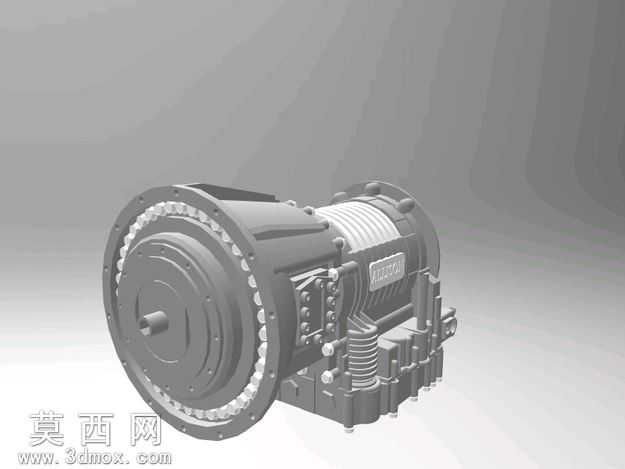

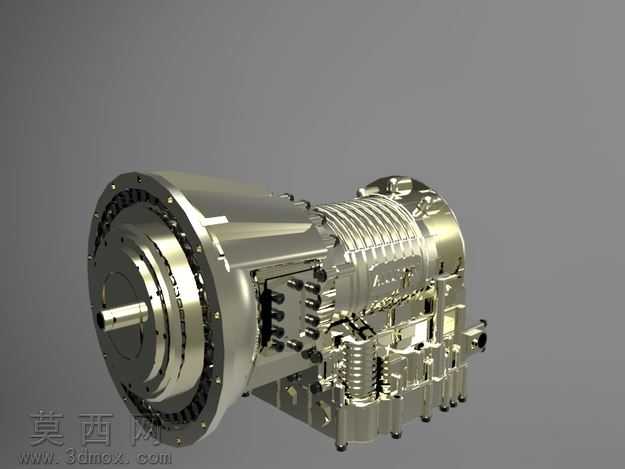

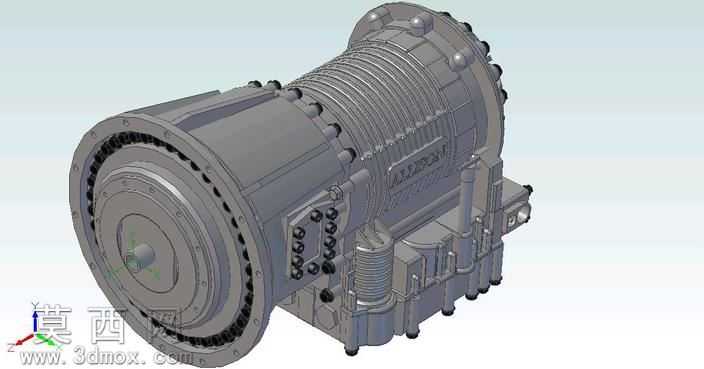

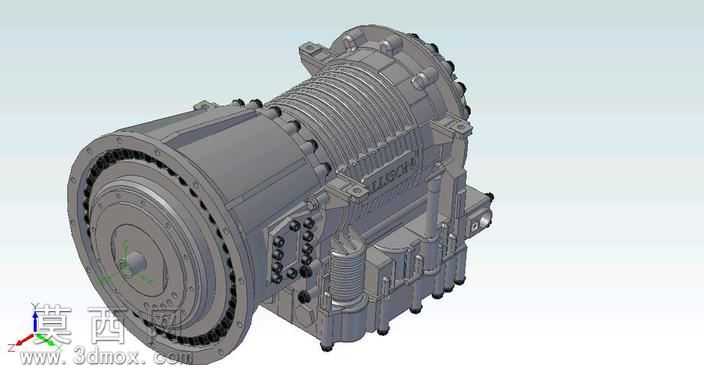

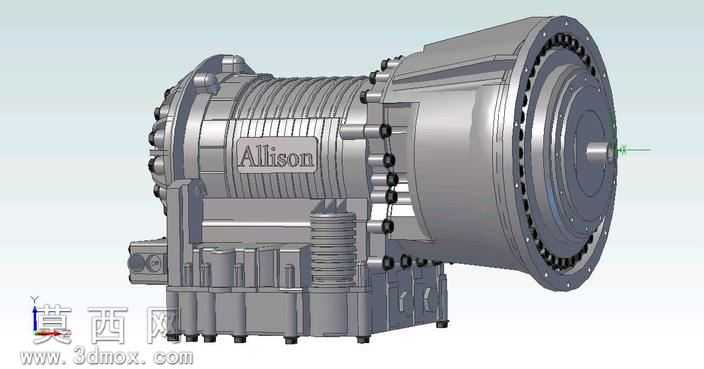

本模型围绕艾里逊3200重型变速箱开展三维建模工作，建模前期先梳理该款适配370-450马力动力段变速箱的整体布局逻辑，明确其液力传动、机械变速、液压控制三大核心模块的装配层级，为后续建模搭建清晰的结构框架。建模过程中采用自底向上的装配建模思路，首先对输入轴端的液力变矩器组件进行精细化构建，还原泵轮、涡轮、导轮的曲面流道形态，以及连接端的法兰螺栓孔位分布，保证安装接口的尺寸精度与实物一致；随后针对行星变速机构部分，逐一对多组行星排的太阳轮、行星轮、齿圈、行星架进行参数化建模，还原齿轮的齿形参数、啮合间隙，以及换挡离合器的摩擦片组、活塞组件的装配关系，清晰呈现不同挡位下的动力传递路径。针对变速箱外部的壳体结构，建模时还原了铝合金壳体的加强筋布局、散热鳍片的排布形态，以及壳体上各类传感器安装座、油道接口、固定螺栓孔的位置与尺寸，同时对外部的换挡执行机构、油底壳、外接管路接口等附属部件进行等比例还原，保证整体外观与内部结构的一致性。材质渲染阶段，针对不同部件赋予对应材质属性：壳体部分采用铸铝哑光材质，还原金属铸造的细微颗粒质感与表面氧化色泽；齿轮、轴类等传动部件赋予合金钢材质，通过调整粗糙度与金属度参数，呈现机加工表面的金属光泽；密封件、管路等橡胶部件赋予深色哑光橡胶材质，摩擦片组件则通过分层材质呈现钢片与摩擦材料的质感差异。渲染时采用三点布光方案，主光源从侧上方打亮变速箱主体结构，勾勒出壳体的轮廓与散热鳍片的凹凸层次，辅光源补亮暗部结构细节，背光源勾勒模型边缘轮廓，避免整体画面发闷，同时在黑色背景的衬托下，清晰呈现变速箱的整体形态与各部件的装配关系。设计过程中重点考量了模型的装配合理性，所有部件的配合间隙、连接关系均参考实物维修手册的参数进行设置，既保证了外观的高度还原，也能清晰展现该款重型变速箱的内部传动逻辑与外部安装特征，可用于商用车动力系统的结构展示、传动原理教学以及相关配套设计的参考使用。
