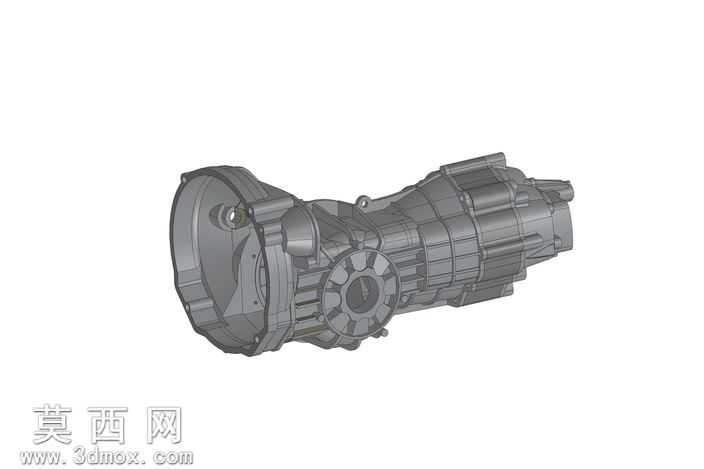

保时捷G50变速器齿轮箱三维结构设计

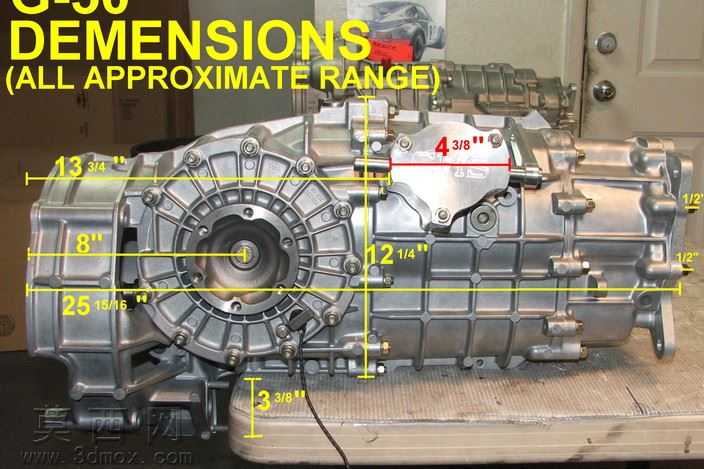

本次建模围绕保时捷G50变速器齿轮箱展开，整体建模过程严格参考实车传动部件的尺寸参数与装配逻辑，首先在三维建模环境中完成基准轴、基准面的搭建，以输入轴、输出轴的中心距为核心定位基准，确保轴系位置的精度符合传动设计要求。建模过程中优先完成壳体的主体轮廓构建，通过拉伸、旋转、布尔运算等基础特征搭建壳体的基础外形，再针对壳体上的轴承安装位、油封槽、螺栓连接孔、换挡机构预留位等细节特征进行精细化处理，所有安装孔位的位置度、孔径尺寸均匹配对应标准件的装配公差，保证后续虚拟装配时无干涉问题。内部传动结构建模时，针对不同挡位的齿轮组分别完成参数化建模，根据传动比计算各齿轮的模数、齿数、齿宽、螺旋角参数，通过渐开线齿廓的精准绘制完成轮齿特征构建，保证齿轮啮合时的齿面接触精度，同时同步完成同步器、换挡拨叉、轴承、定位销等附属零件的建模，每个零件的结构细节均还原实车部件的设计逻辑，比如同步器的锁环结构、拨叉的卡槽造型、轴承的滚道与保持架细节都做了完整还原。材质与渲染环节，针对不同零件赋予对应材质属性，壳体部分采用铸铝材质，调整粗糙度、金属度参数还原铸造壳体的哑光金属质感，齿轮与轴类零件采用调质钢材材质，表现机加工表面的细腻金属光泽，橡胶油封、密封垫等零件赋予橡胶材质的哑光深色属性，螺栓、卡簧等标准件赋予镀锌钢材的亮面金属质感，渲染时采用三点布光方案，主光源从斜上方投射突出结构轮廓，辅光源补光消除暗部死黑，轮廓光勾勒零件边缘提升立体感，最终呈现的模型可清晰展示变速器内部的传动路径、装配关系与结构细节。设计过程中重点校验了输入输出轴的同轴度、各挡位齿轮的啮合间隙、壳体与内部零件的装配间隙，针对不同长度规格的G50变速器安装需求，调整了 bellhousing 连接段的尺寸参数，保证该模型可适配对应车型的安装匹配需求，模型整体结构完整，无缺失特征，可用于传动结构教学、赛事改装方案验证、汽车传动系统原理展示等场景。
