多轴重载平板货运拖挂结构设计

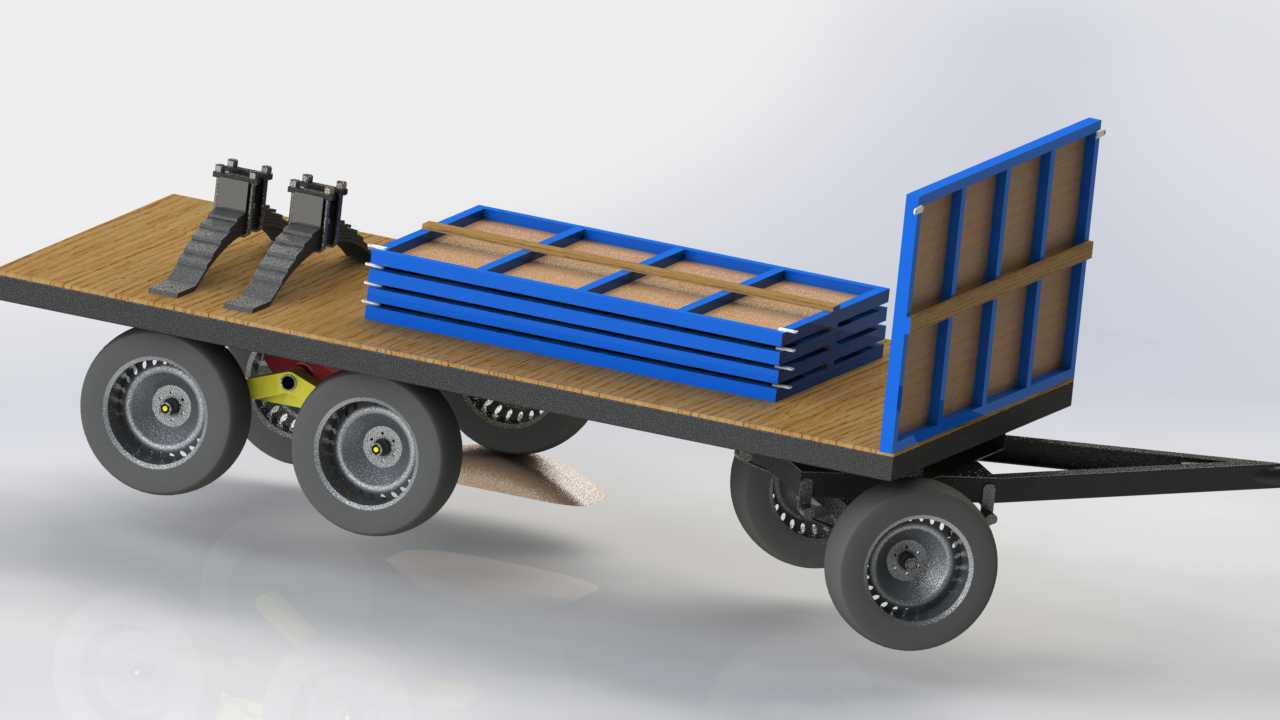

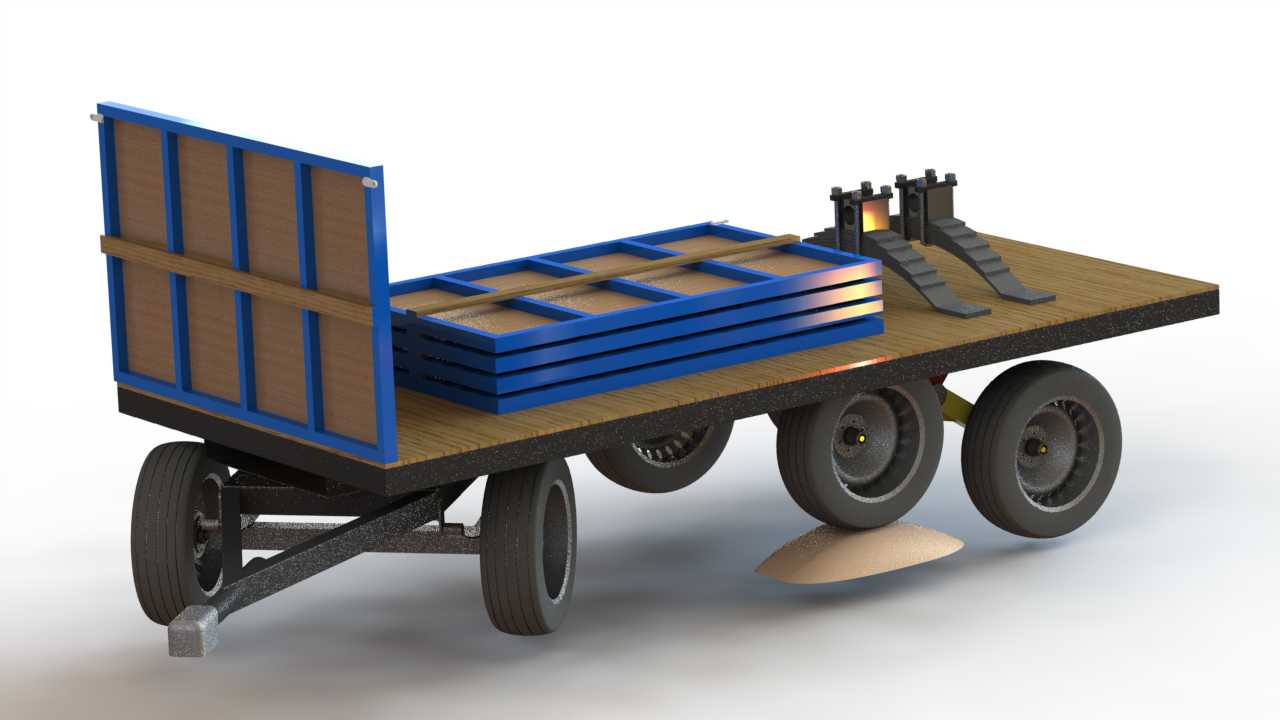

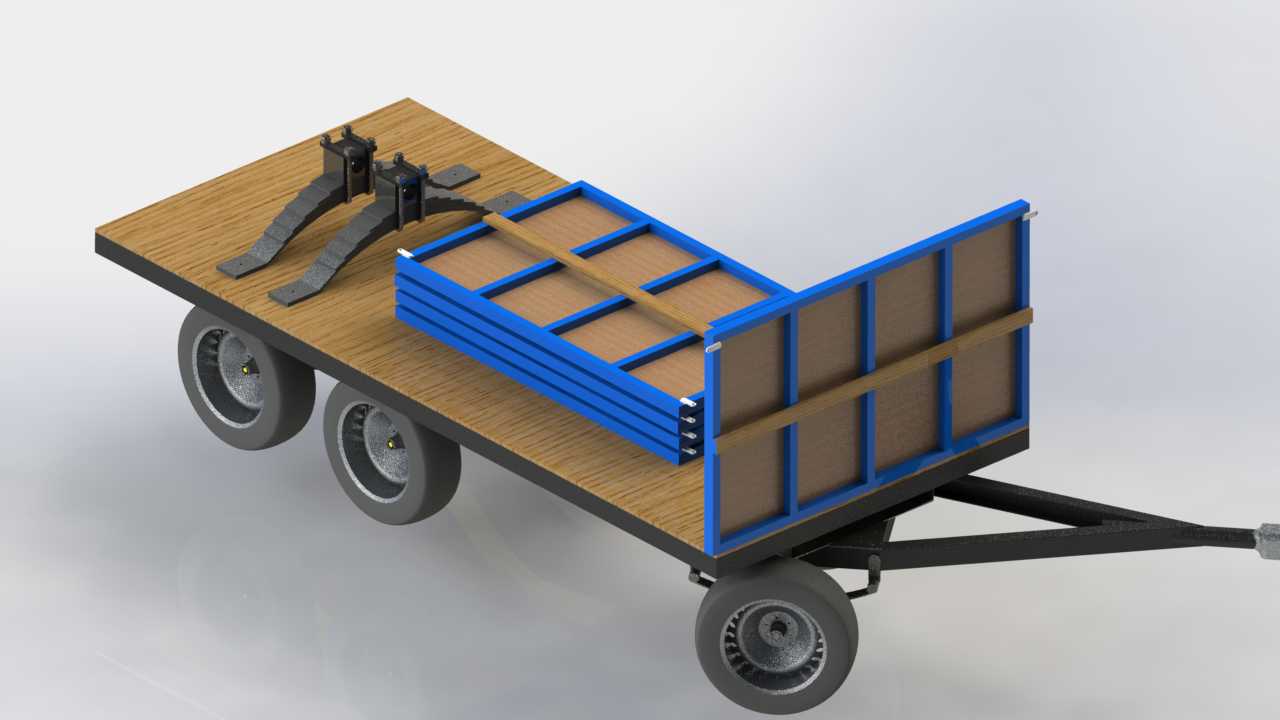

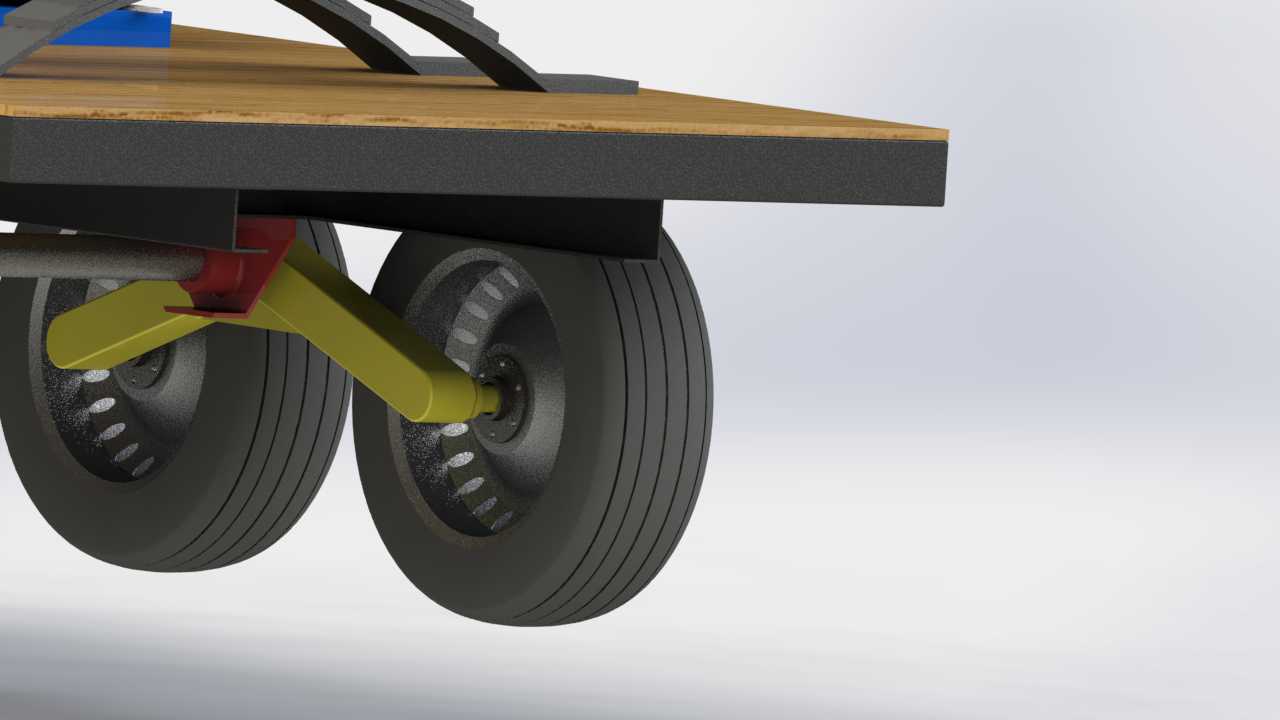

厂区短途转运重载散件时，普通单轴拖挂常因载荷集中出现轮轴变形、货台翘曲的问题，甚至在颠簸路段出现栏板松脱的隐患，这套拖挂结构在轮组排布上做了针对性的承载分散设计。三组双轮沿货台纵向等距布置，单轮承载载荷被均匀拆分到六个接地点位，即使单侧轮组压过厂区路面的坑洼，其余轮组仍能保持足够接地面积，不会出现单轮过载爆胎的情况。货台面板采用木纹纹理的承载板材，边缘用蓝色型钢做包边加固，前侧的栏板通过竖向加强筋分隔成独立受力单元，横向的绑带固定位直接焊接在栏板框架上，转运堆叠的蓝色周转箱时，绑带可以直接穿过固定位锁紧，不会因为急刹出现货箱滑移。货台中部预留的两个登车梯放置位做了下沉式卡槽设计，装卸小型工程机械时，登车梯可以直接卡入卡槽，不需要额外的绳索固定，梯面的防滑凸起在雨天也能保证设备上下的抓地力，不会出现打滑侧倾的风险。拖挂前端的铰接连接座做了加厚处理，连接销孔预留了0.2mm的装配公差，即使长期使用出现磨损，也可以通过更换衬套快速修复，不需要整体更换连接座。轮组上方的挡泥板做了弧形贴合设计，刚好覆盖轮胎上半部分，行驶时带起的泥水不会溅到货台底部的框架上，减少了日常清理的工作量。栏板与货台的连接采用可拆卸式铰链，需要转运超长尺寸的管材时，可以直接把栏板整体拆下，货台的可用长度不会被栏板限制，适配不同尺寸的货物转运需求。底部的悬架结构采用钢板弹簧搭配阻尼块，空载行驶时不会因为悬架过硬出现颠簸跳轮，重载时弹簧压缩到合适行程，能过滤掉路面的大部分震动，保护货台上的精密零部件不会因为震动出现磕碰损伤。
