ABB IRB-2000工业机械臂结构设计

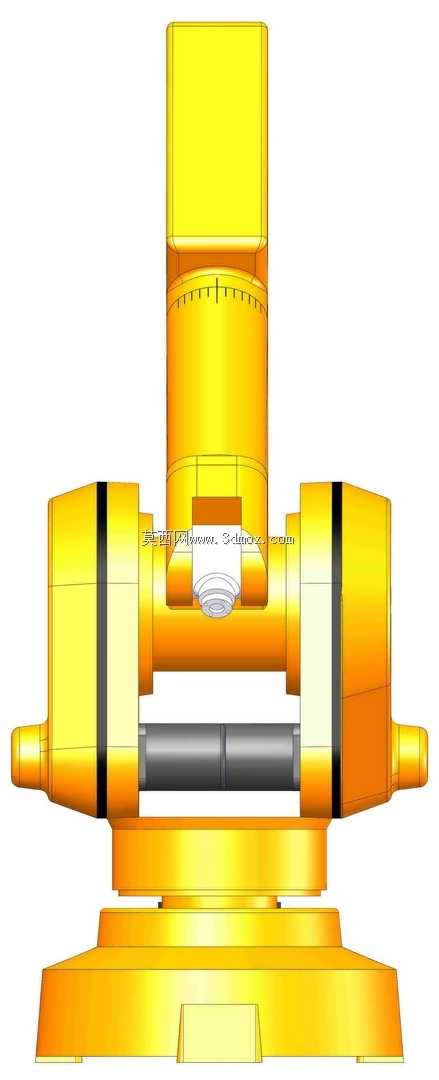

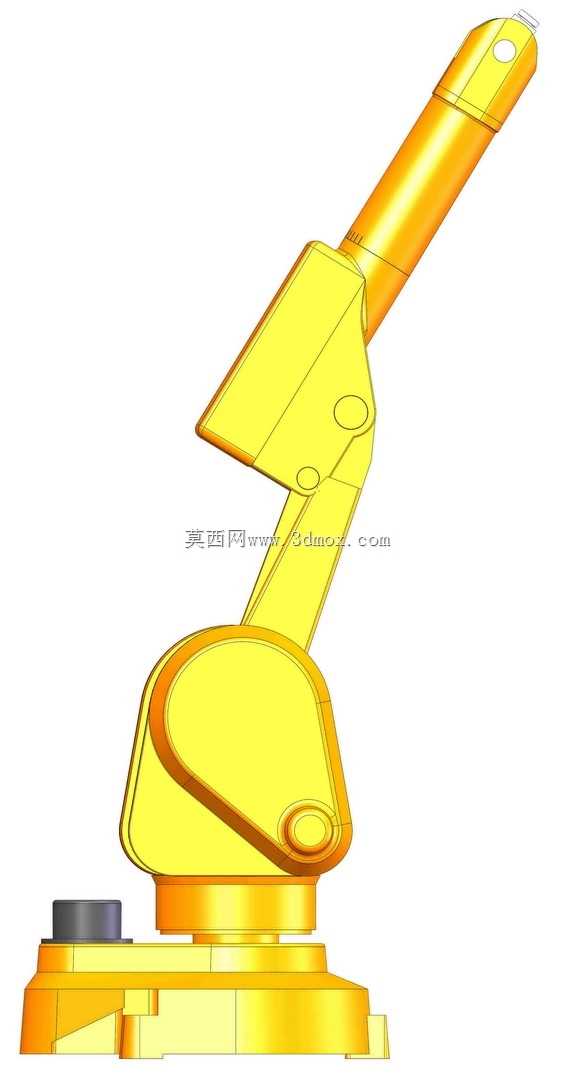

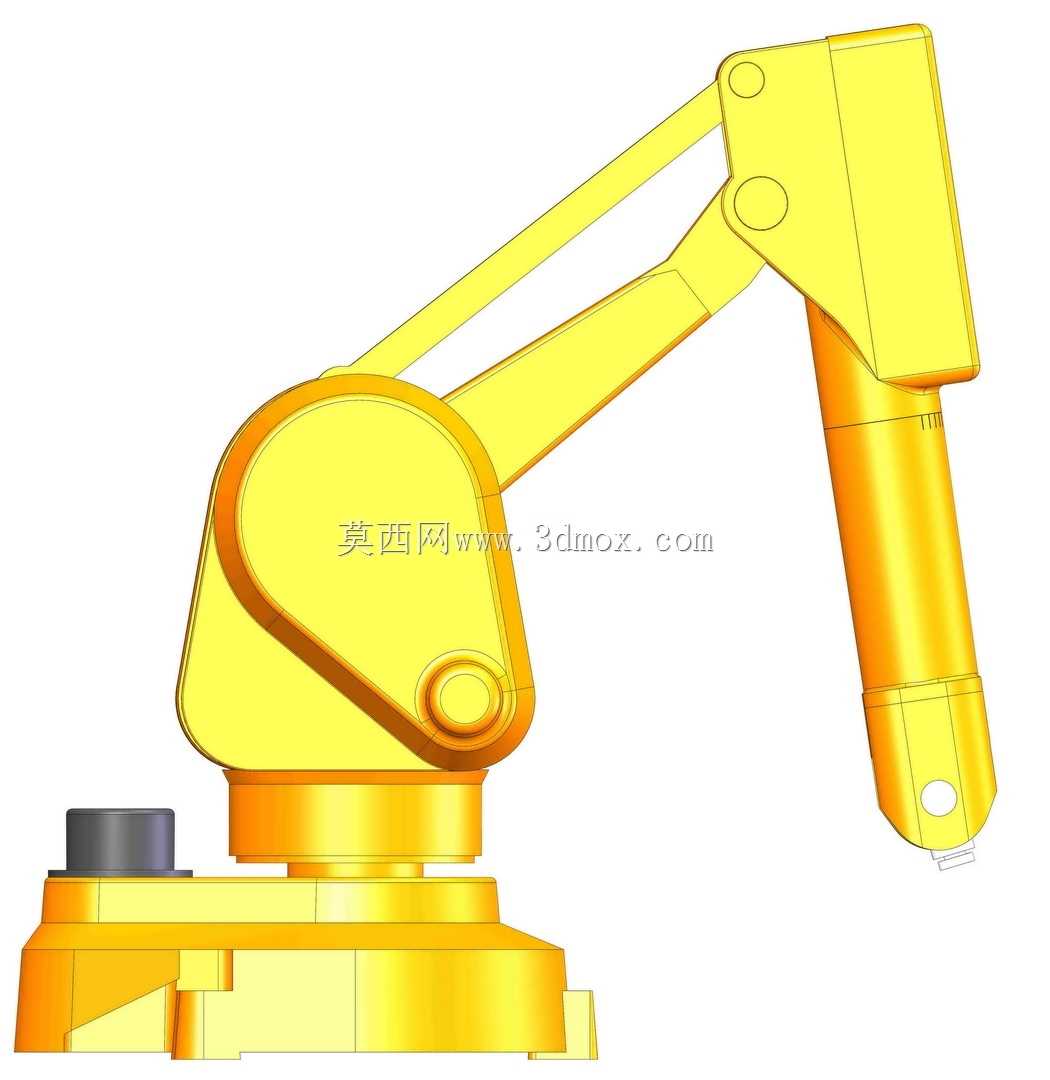

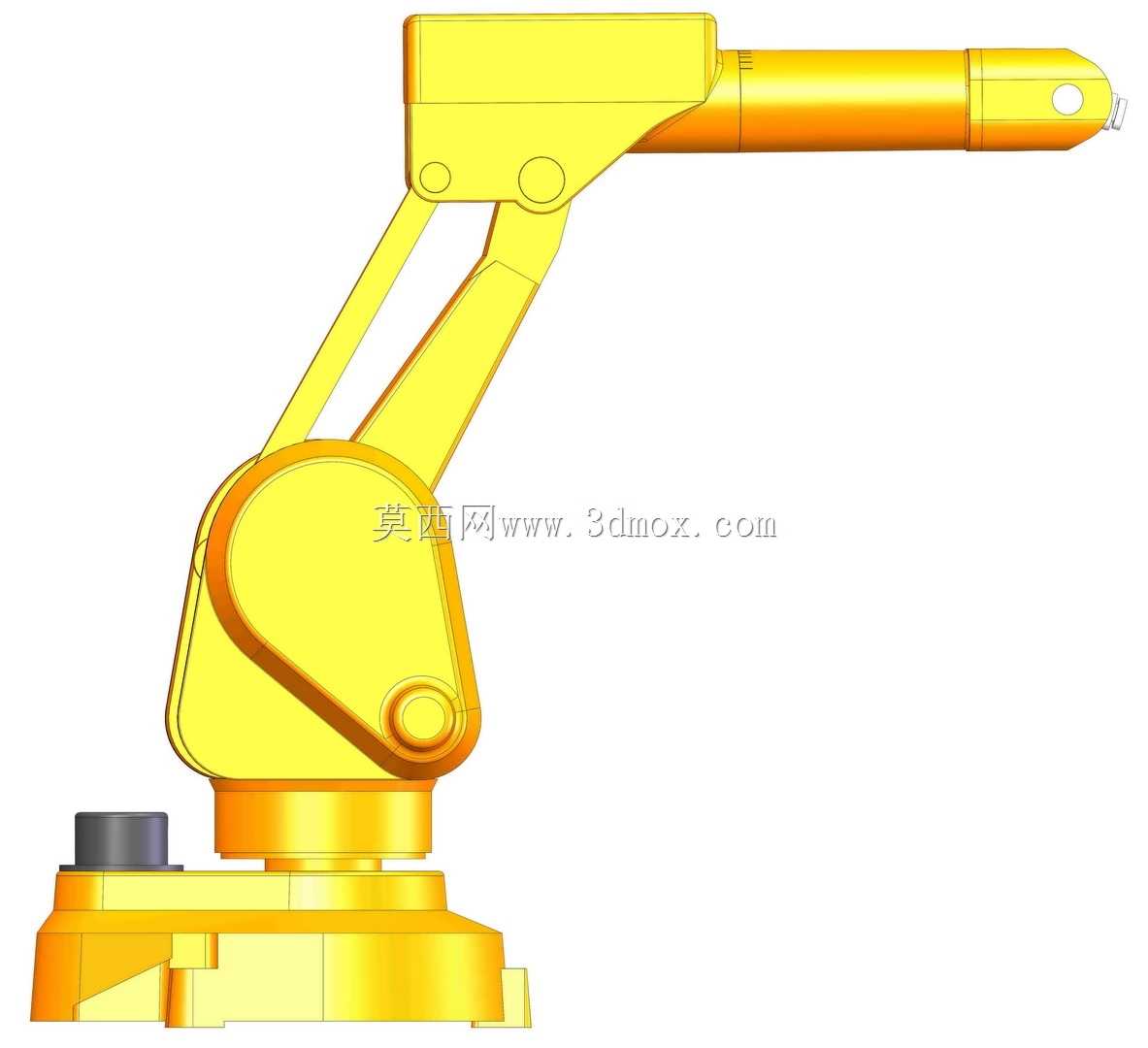

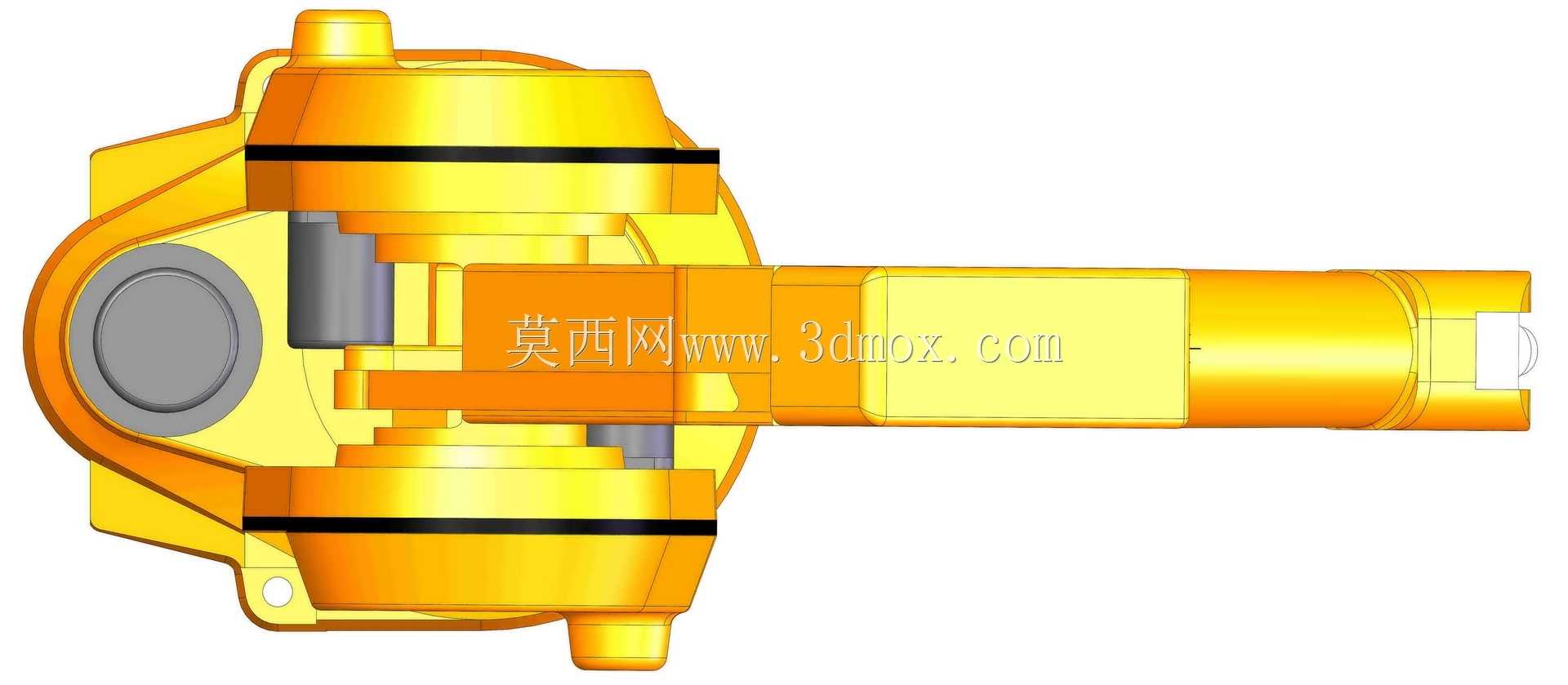

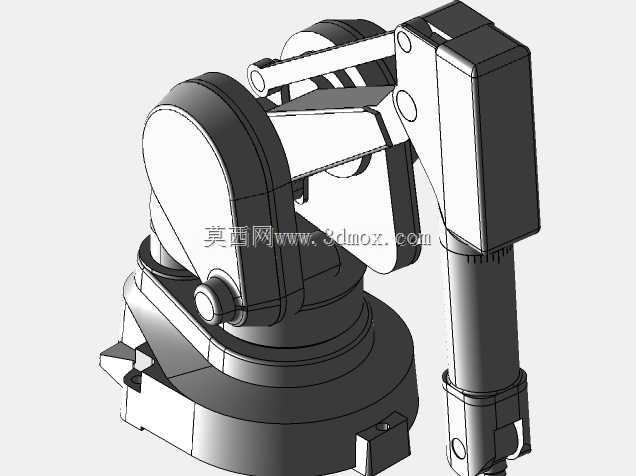

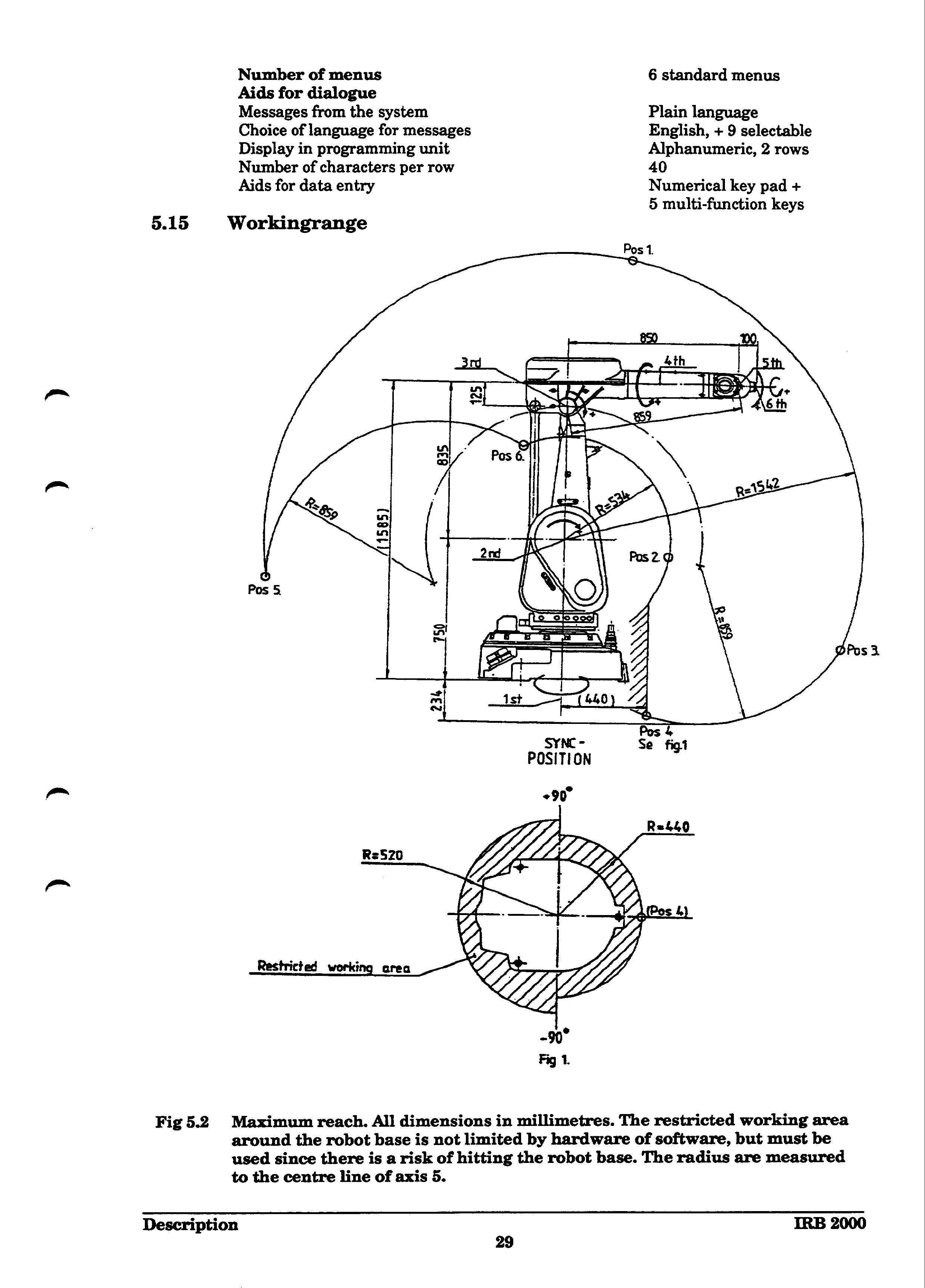

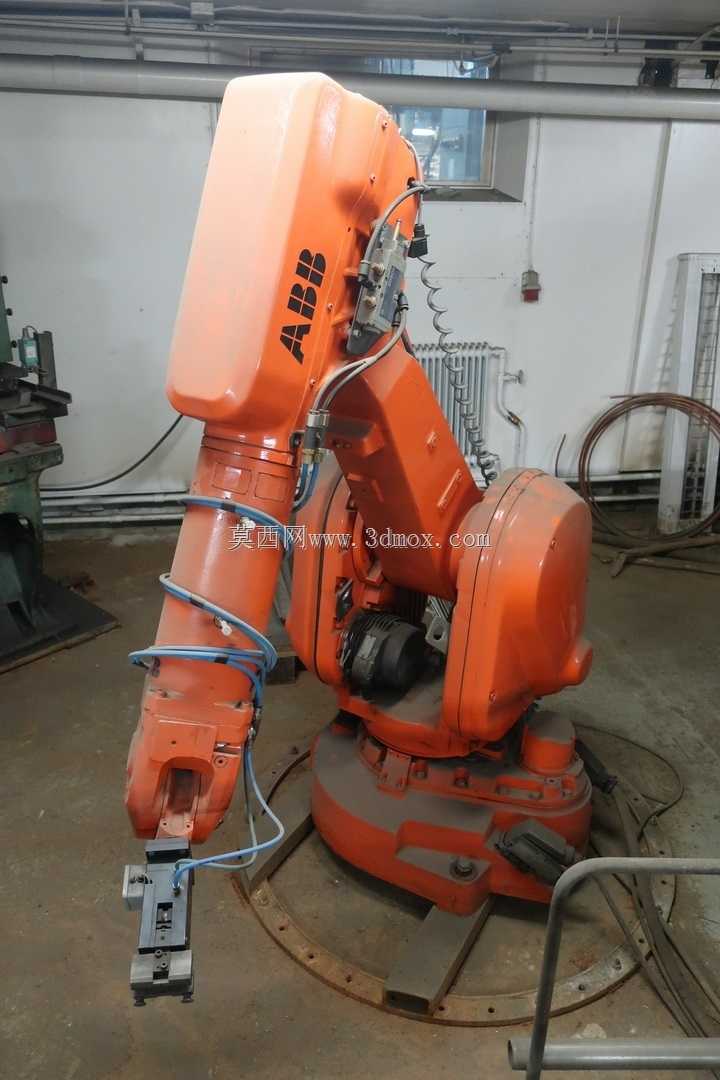

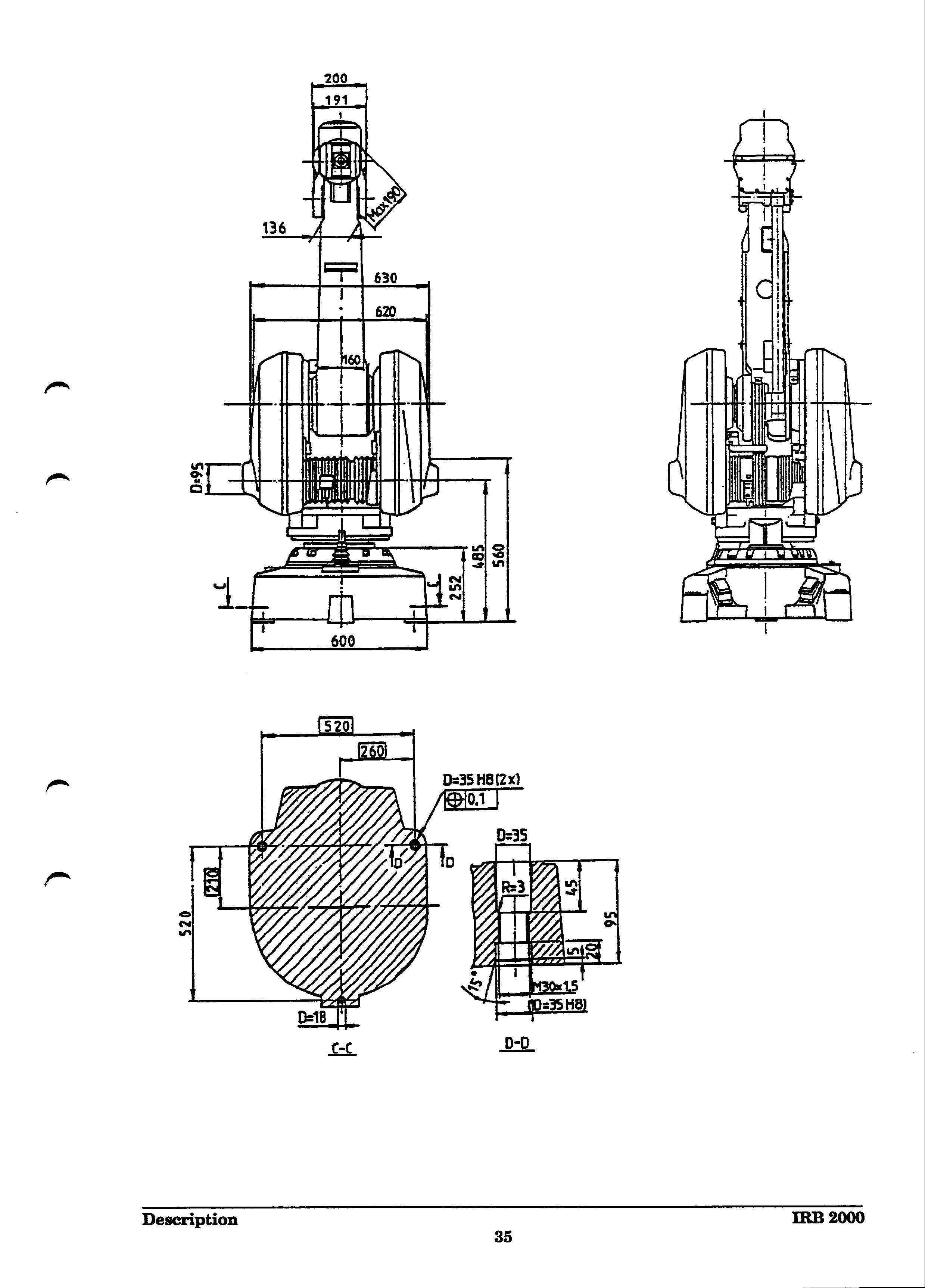

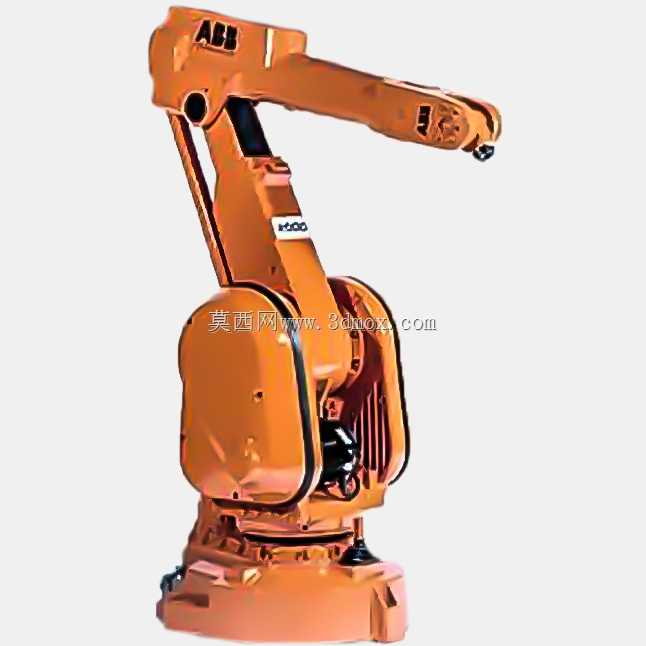

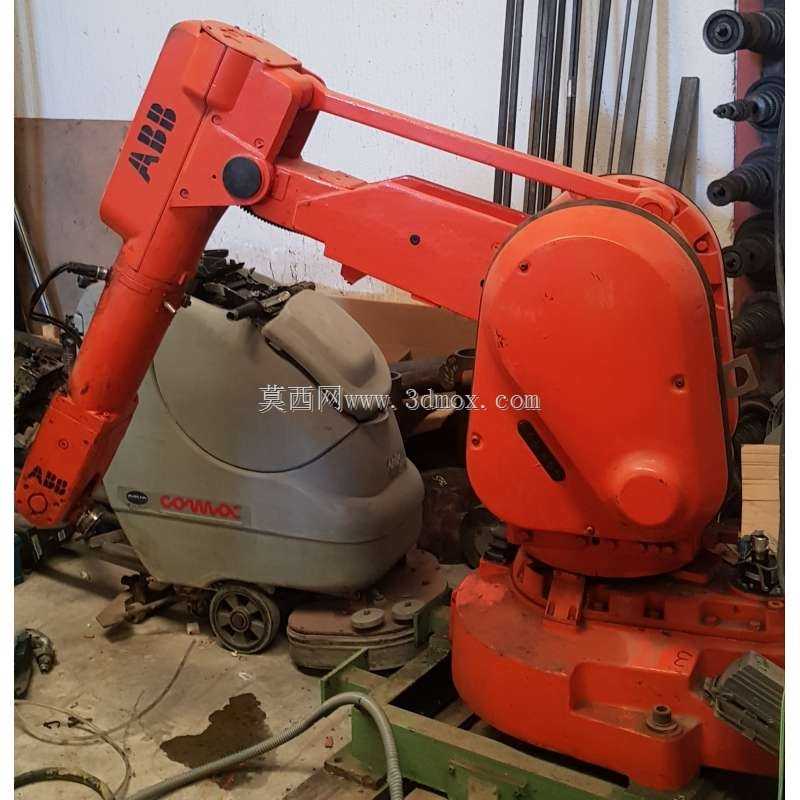

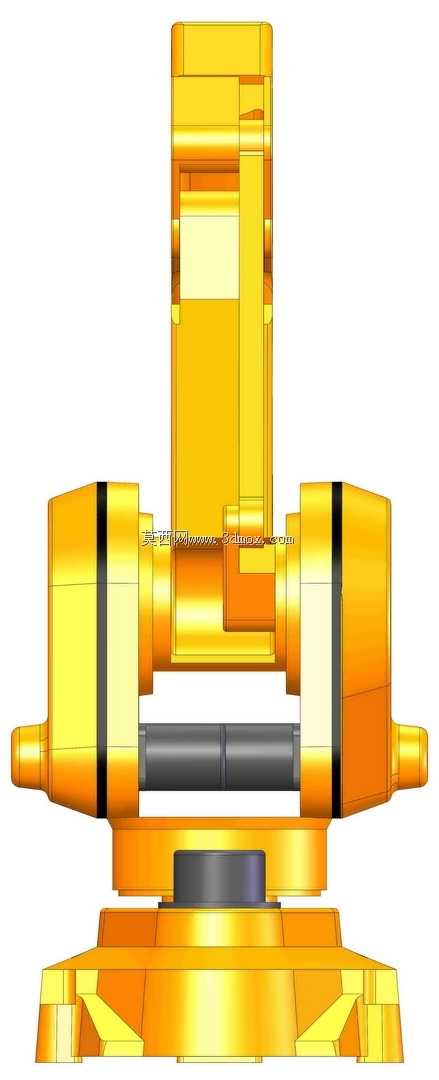

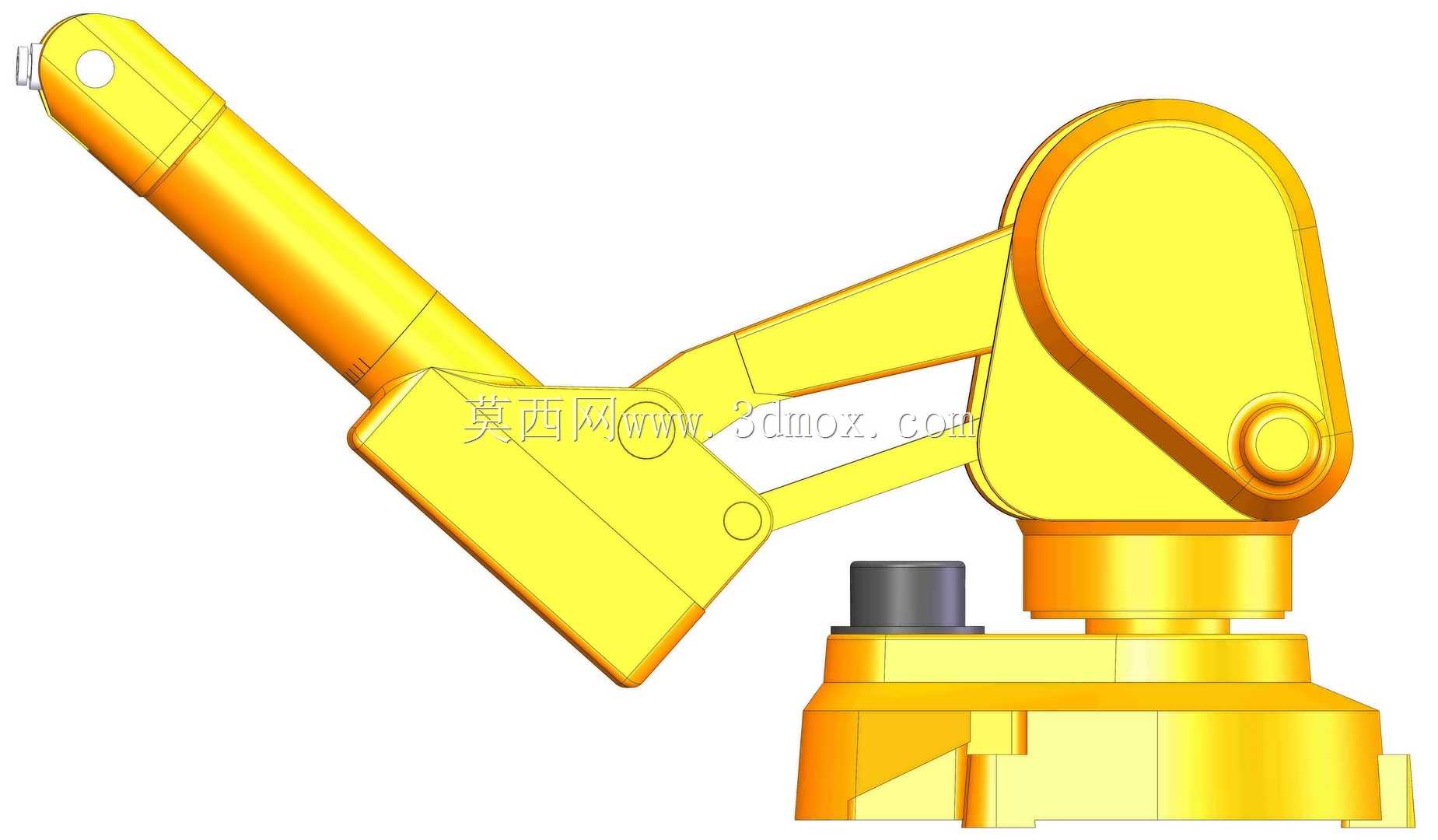

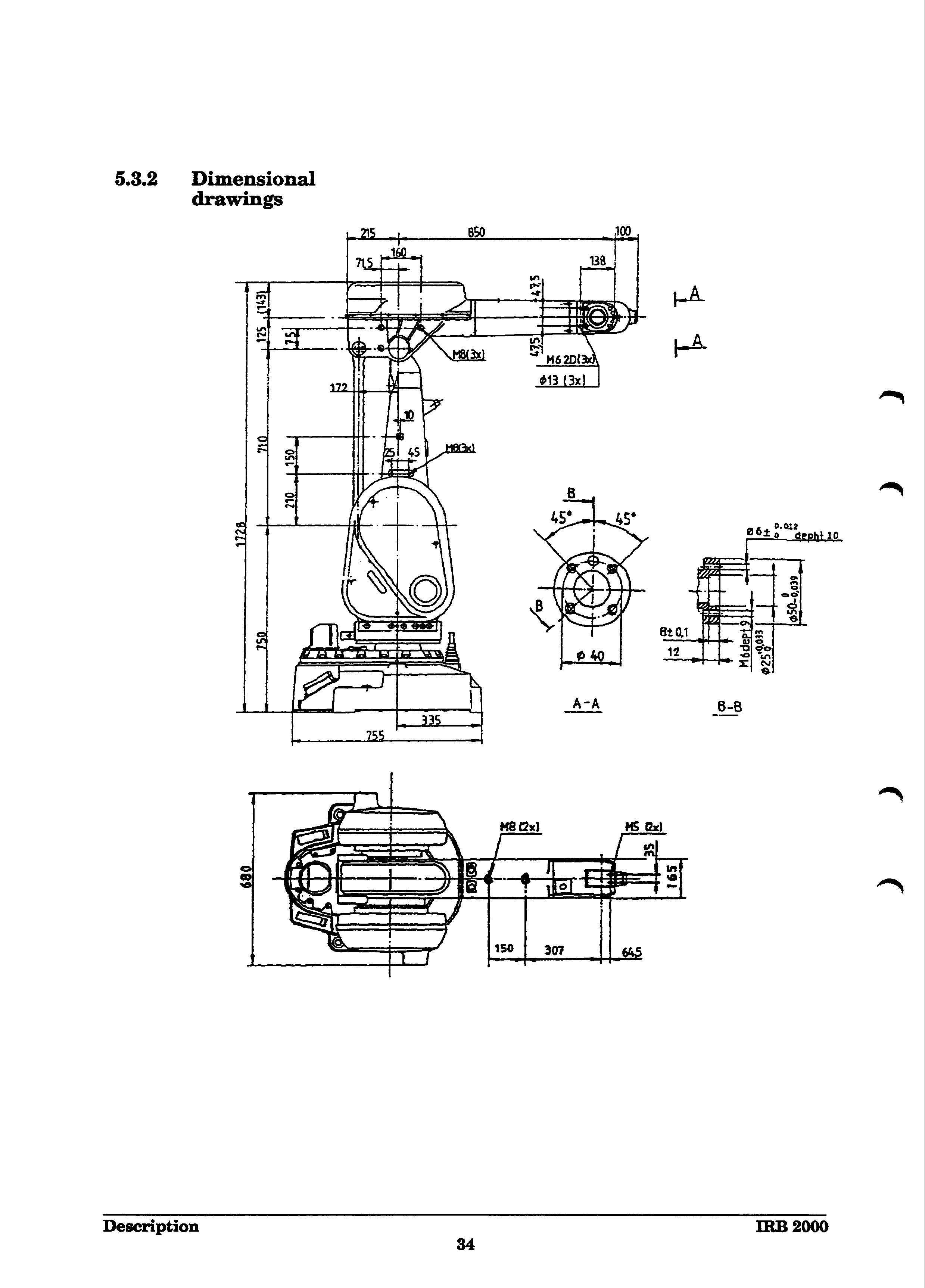

车间里老款六轴机械臂常年在满负载节拍下运行，大臂与腰座衔接处的密封件磨损速度远超预期，每三个月就得停机更换，连带关节内部的谐波减速器也容易因为粉尘侵入提前失效。这款IRB-2000机械臂的结构设计刚好针对这类现场痛点做了针对性调整，腰座的旋转支撑面做了下沉式挡边设计，不是传统的平面贴合结构，装配时密封圈可以嵌入挡边内侧的环形槽内，哪怕臂体做全速回转动作，外部的切削碎屑、焊接烟尘也很难直接蹭到密封唇口。大臂的连杆部分没有采用常见的等截面壁厚设计，靠近肘关节的受力集中区域做了局部加厚，过渡区的曲面顺着载荷传递路径做了连续顺滑的曲率变化，没有生硬的直角转折，运行时的应力集中系数能降低近四成，长期往复摆动也不会在转角处萌生疲劳裂纹。腕部的三个关节衔接处特意留了0.02毫米的公差补偿间隙，装配时不用强行压装轴承，既能保证转动的顺滑度，也能抵消臂体长时间运行产生的热形变，不会出现夏季高温工况下关节卡滞的问题。底座的安装法兰面做了一圈定位止口，和现场的安装基座对接时不用反复打表找正，止口的配合公差选了H7/g6的间隙配合，吊装对位时能轻松滑入就位，后续更换维护也不用耗费大量校准时间。臂体表面的曲面过渡没有追求过度的流线造型，所有外露的棱边都做了R3的圆角处理，既方便日常清理表面积攒的油污，也不会在人员靠近巡检时剐蹭工作服。管线的排布槽藏在大臂的内侧凹槽里，外部用卡扣固定，运行时管线不会随着臂体摆动来回甩动，也避免了和周边工装夹具发生剐蹭破损的隐患。肘关节的驱动电机安装座做了分体式设计，后续更换电机或者编码器时不用拆解整个大臂结构，只需要拆开安装座的紧固螺丝就能单独取出维护，比传统一体化结构的维护时间缩短近六成。
