轻量化两级桁架式伸缩机械臂结构

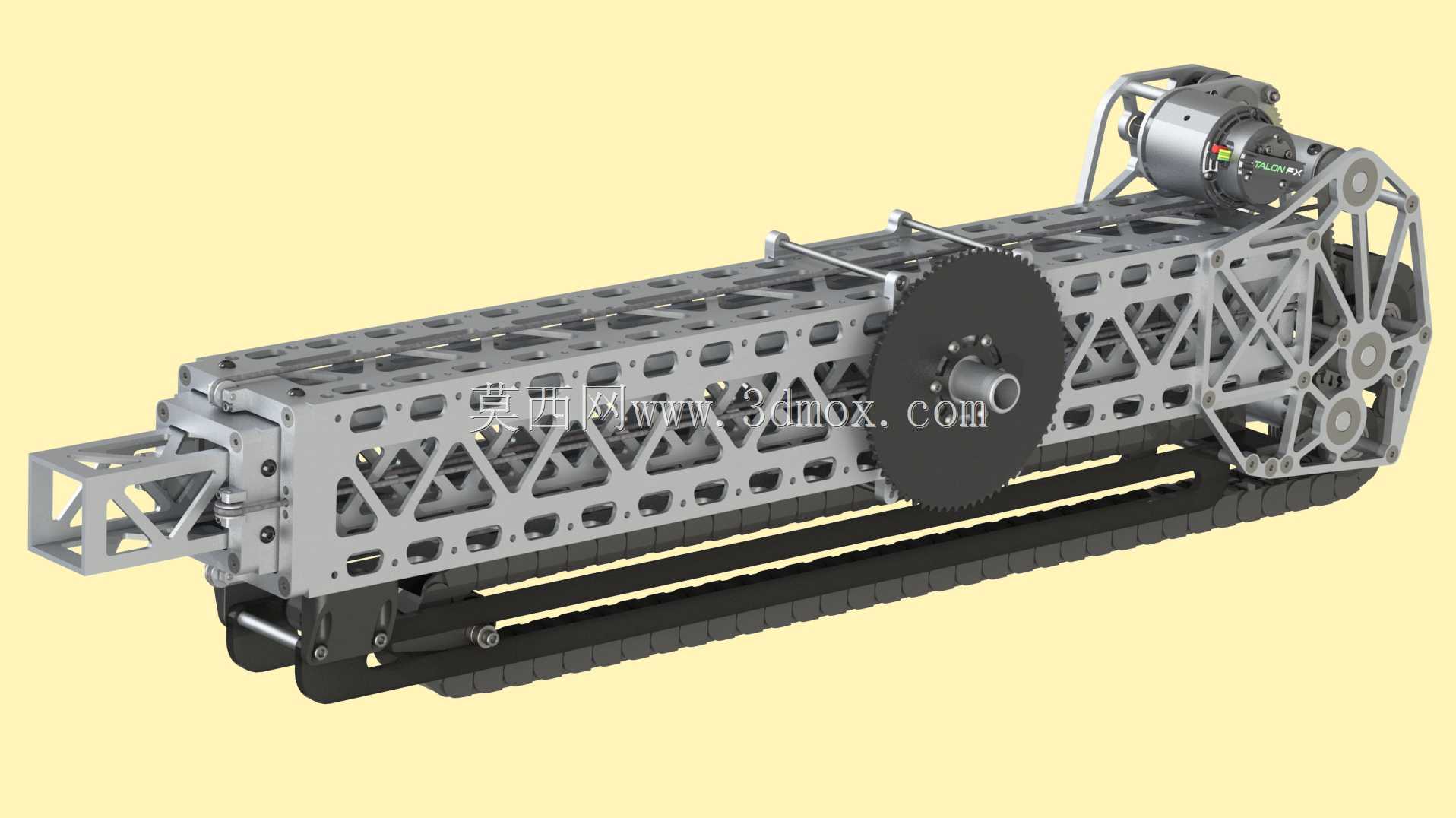

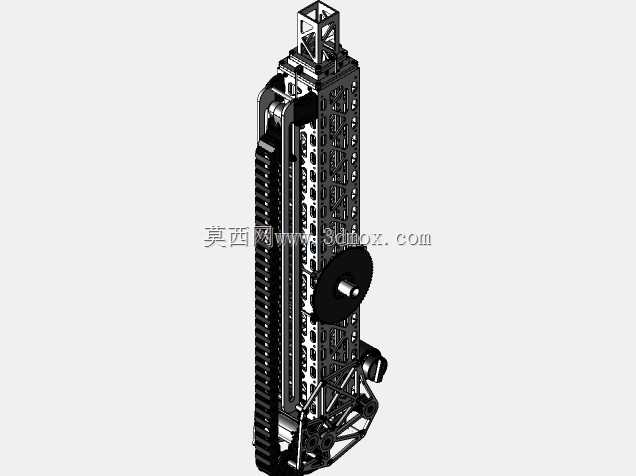

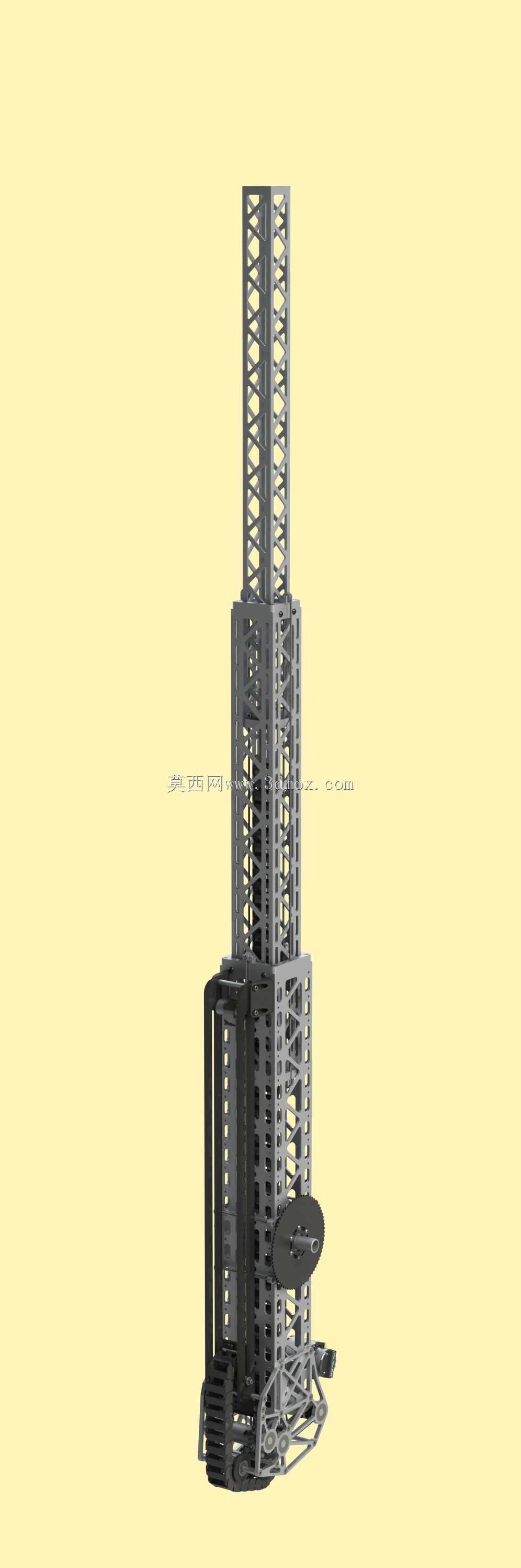

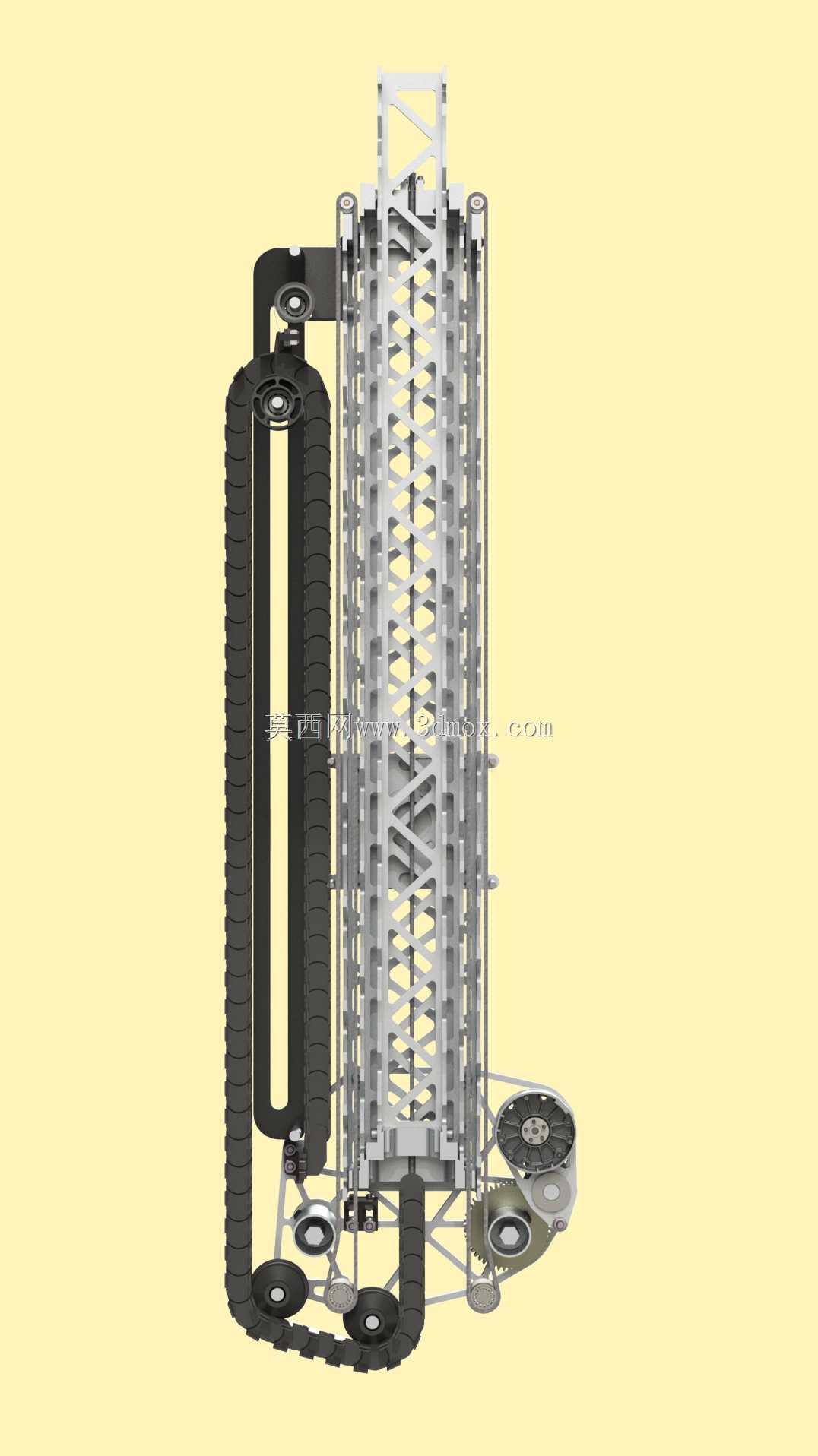

长行程伸缩臂的落地加工一直绕不开自重与刚性的矛盾，传统箱型臂焊接变形大，铣削加工后壁厚不均容易在伸出极限位置出现颤振，这款两级伸缩臂直接把主承力框架换成镂空桁架构型，每一处镂空的格构尺寸都匹配常用铝型材铣削的最小走刀路径，没有细碎的窄槽内角，普通三轴铣床就能一次装夹完成主框架的正反面加工，不用定制异型成型刀具。同步带传动的张紧轮座直接集成在桁架的端梁上，省去了额外的转接安装板，装配时不用反复调整带轮平行度，端梁上的定位销孔在框架加工时就一并铣出，张紧组件套入后拧紧紧固螺钉就能达到预设的张紧力，不会出现带轮偏磨导致的传动卡顿。末端的驱动模组和臂体的连接法兰做了下沉式设计，驱动单元的外壳一半嵌入桁架的端部空腔，既缩短了动力输出端到臂体重心的距离，也避免了外接管线在臂体回缩时被夹进传动间隙，法兰上的安装孔做了错位排布，不同规格的伺服驱动都能直接适配，不用重新加工转接板。两级臂的滑动接触面没有用定制的线性导轨，而是在桁架的内侧嵌装了自润滑的工程塑料滑片，滑片的安装槽和桁架一体加工，磨损后直接抽出更换即可，不用拆解整臂的传动结构，滑片的接触面上开了交错的储油槽，长时间往复运行也不会出现干磨异响。臂体侧面的齿轮传动组做了开放式的防护设计，齿轮的护罩和桁架的侧梁共用安装基准，护罩拆下就能直接检查齿轮啮合间隙，日常维护不用把整臂从设备上拆下。主框架的桁架杆件交汇处都做了圆角过渡，没有尖锐的应力集中角，受力仿真时最大应力点出现在齿轮安装座的根部，对应位置直接加厚了安装座的壁厚，没有额外增加加强筋，避免加工时出现壁厚差导致的变形。末端的连接接口做了标准化的快拆设计，不同的执行末端都能通过同一个插销接口锁紧，更换末端时不用调整臂体的零位参数，适配不同的作业场景时调试周期能缩短近一半。
