一战战机引擎与机枪安装支架结构设计

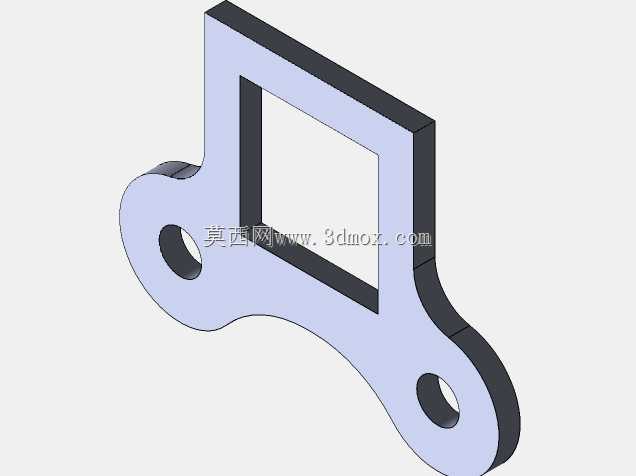

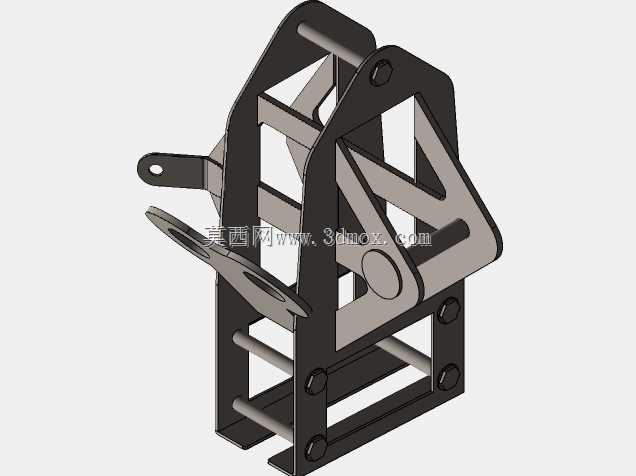

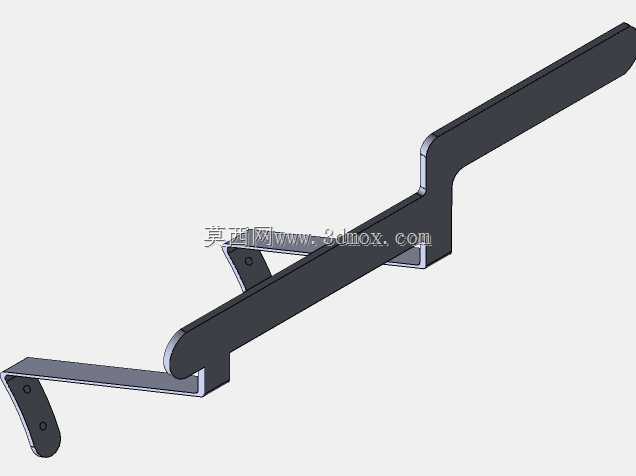

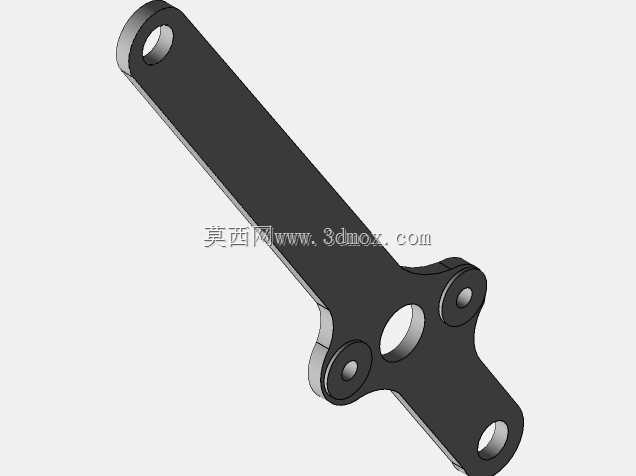

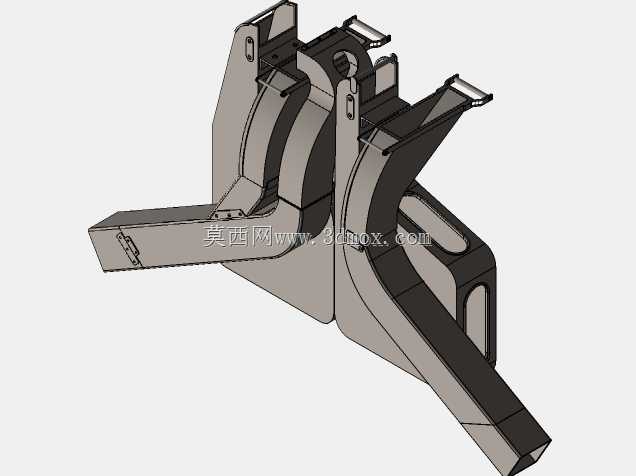

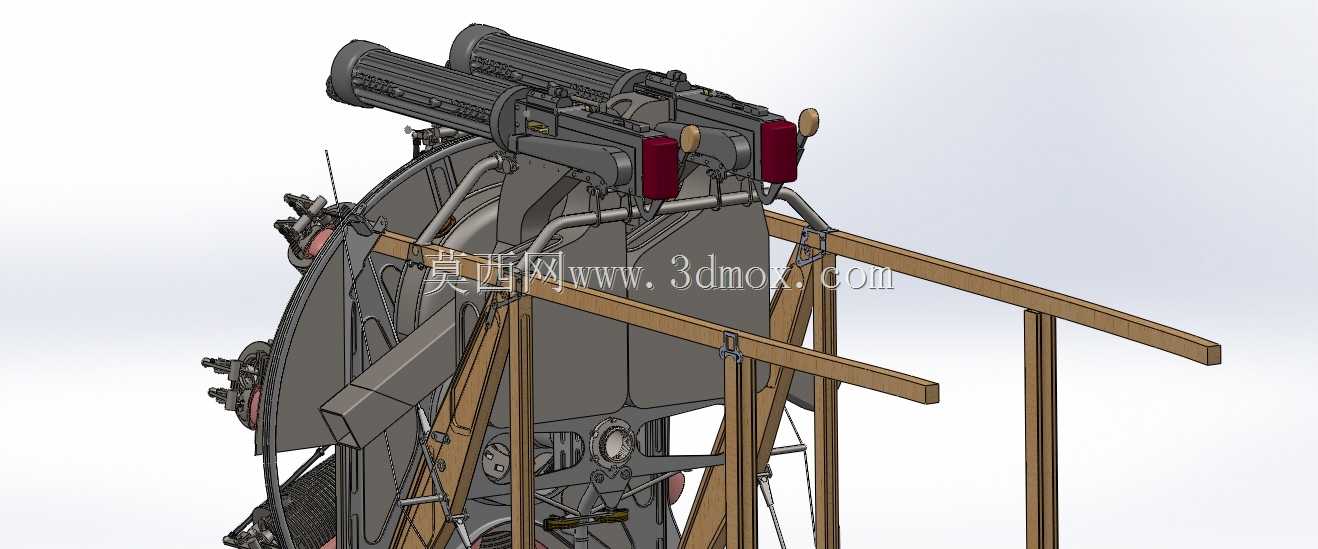

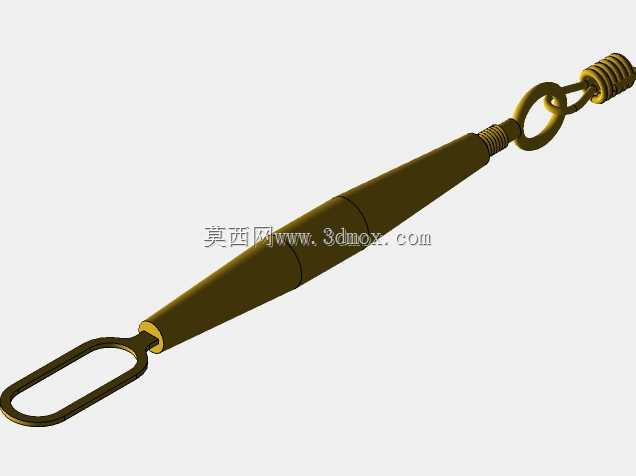

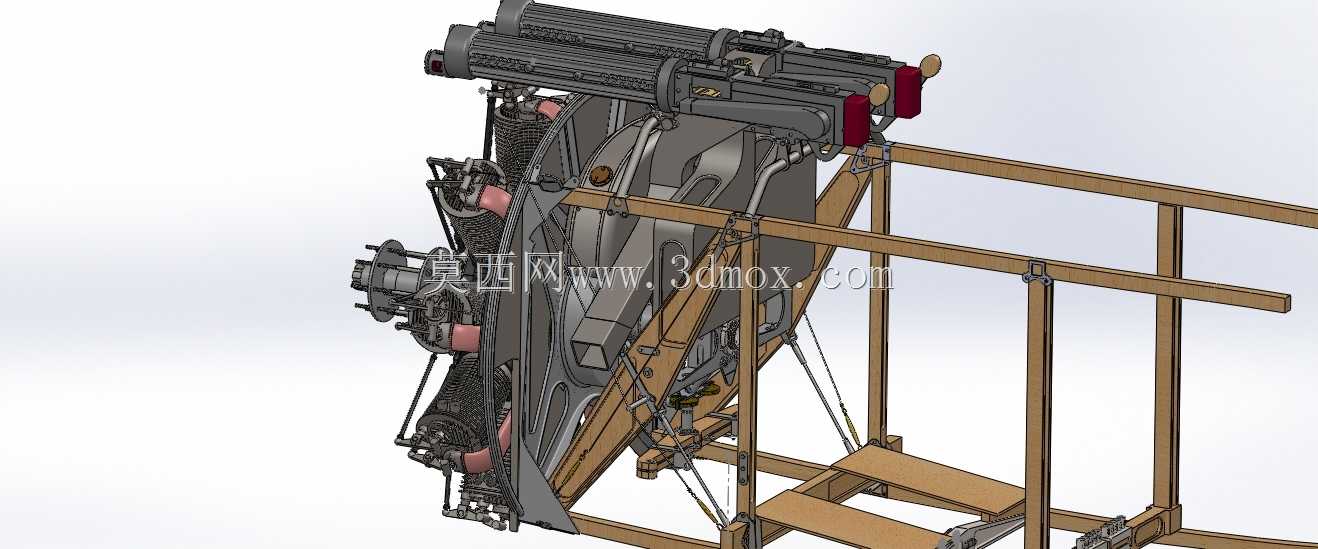

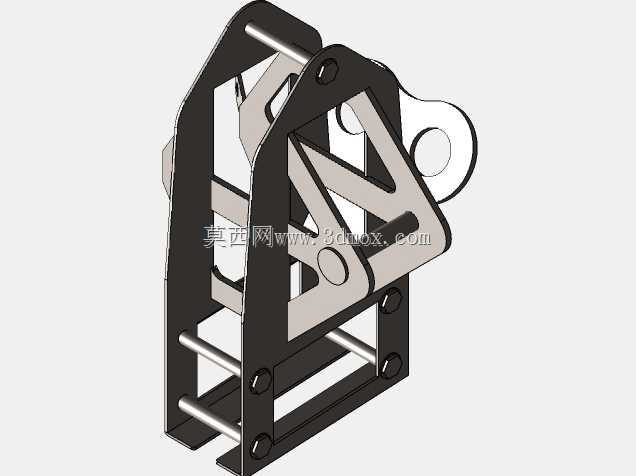

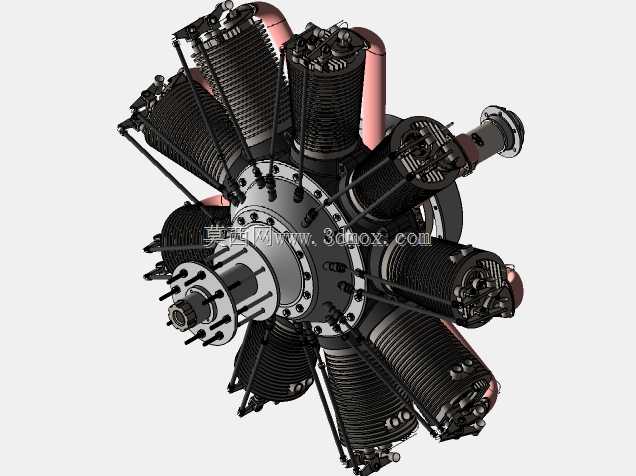

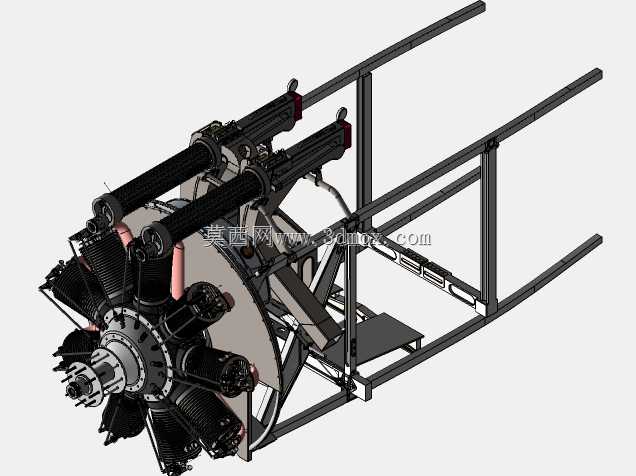

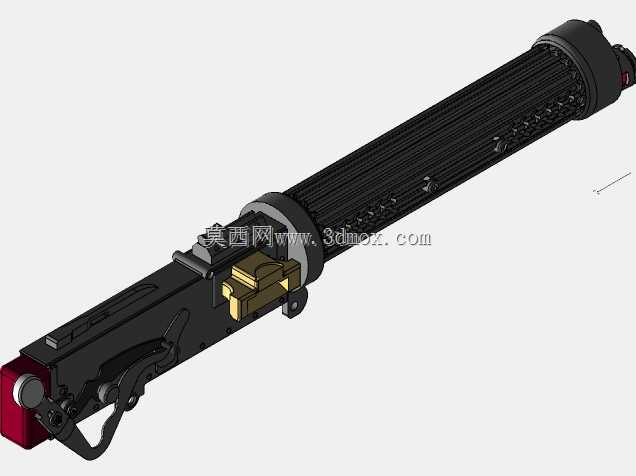

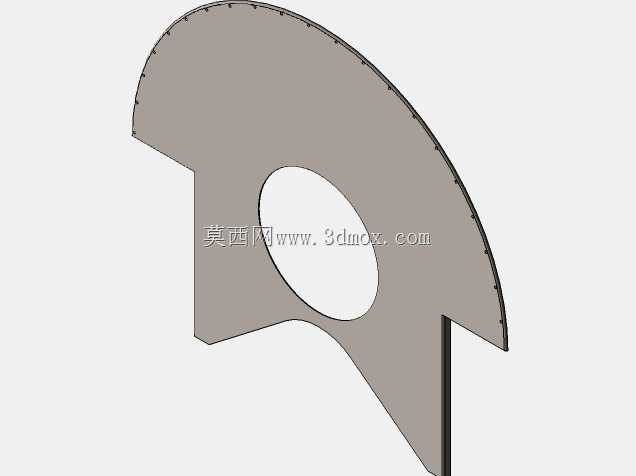

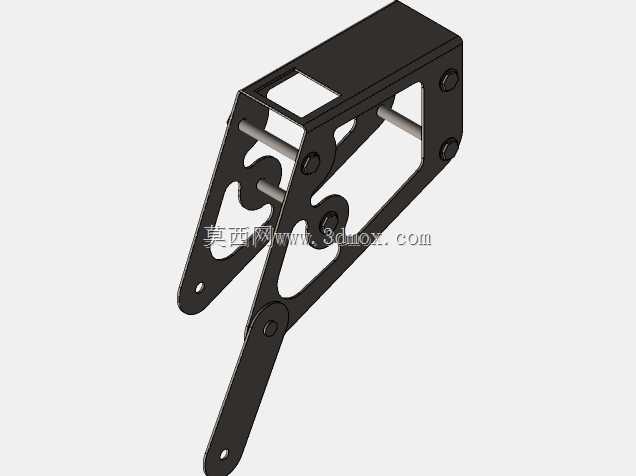

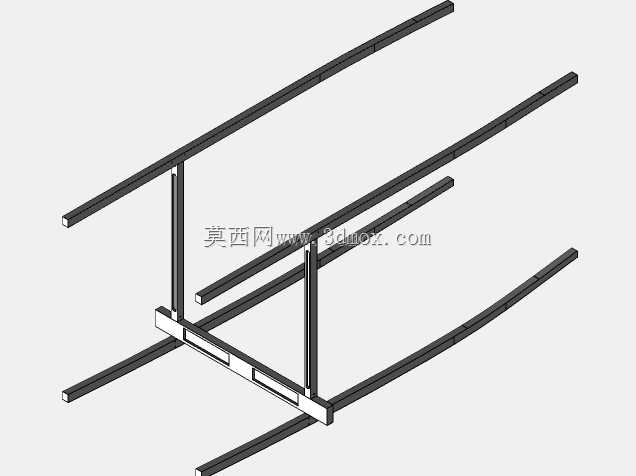

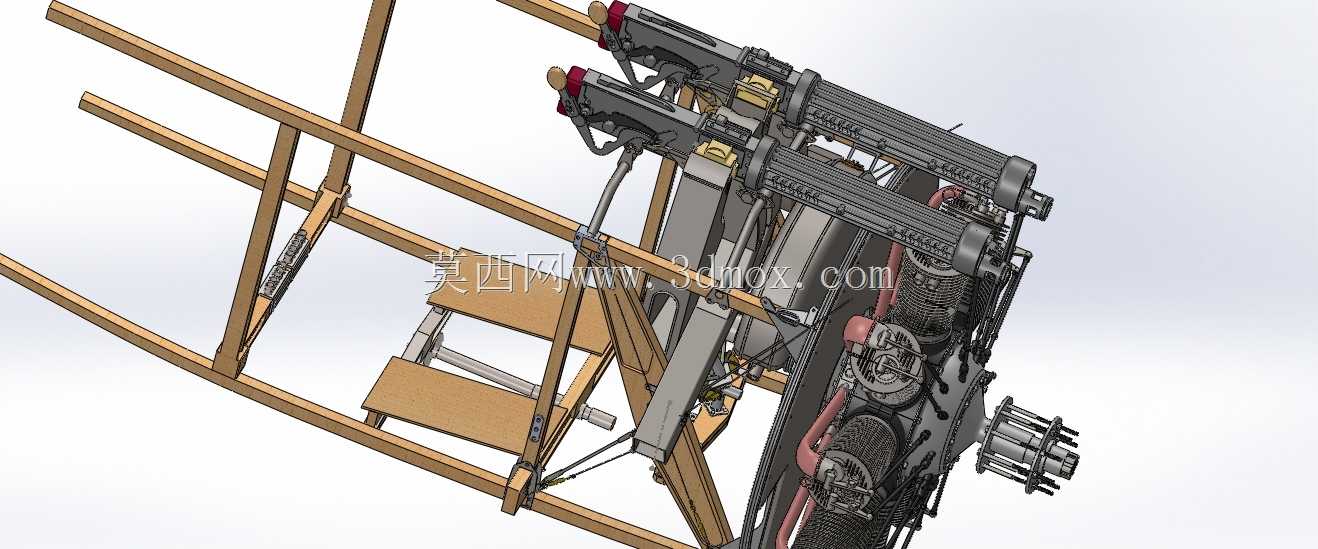

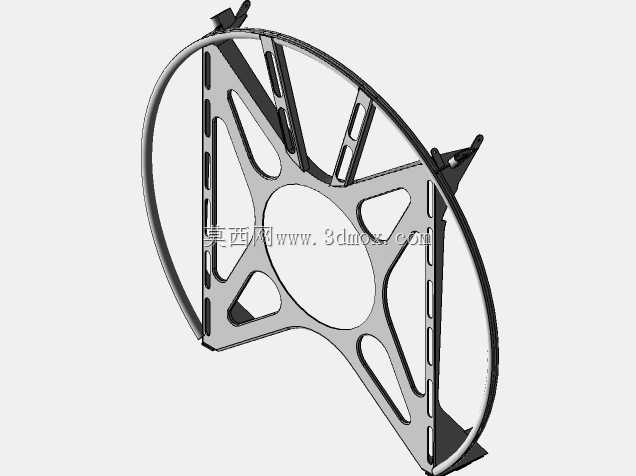

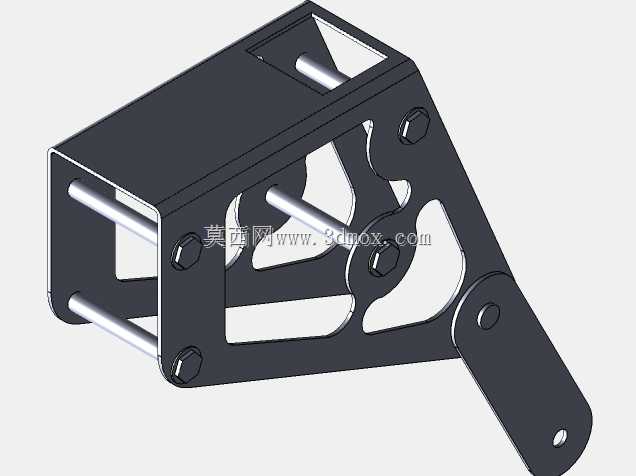

早期螺旋桨战机的动力与武器协同安装，始终是航空制造领域绕不开的工况适配难题，星型引擎的径向振动幅度、维克斯机枪的后坐冲击、木质机架的受力形变边界，三者的匹配稍有偏差，就会出现飞行中管路断裂、射击精度偏移甚至机架开裂的致命隐患。这套安装结构在受力路径上做了针对性的分散设计，引擎固定端没有采用常见的整体式铸钢支架，而是拆分出三组带橡胶缓冲衬套的连接耳片，分别对应引擎缸体的三个主受力节点，径向振动不会直接传递到木质纵梁上，而是通过衬套的形变逐层消解，哪怕连续大油门运转，机架连接处的应力集中值也能控制在木材许用应力的七成以内。机枪支架的固定点位特意选在引擎防火墙的加强筋交汇处，没有直接固定在木质机架上，连续射击产生的周期性后坐力会顺着防火墙的金属蒙皮传导到整个引擎承力框架，不会在木质梁上形成局部冲击载荷，支架上的微调滑槽预留了0.2毫米的间隙余量，既抵消了不同温度下金属件的热胀冷缩形变，也方便地勤在野外快速校准弹道与螺旋桨的同步间隙。防火墙的曲面过渡没有追求外观的流畅度，而是顺着引擎排气管的走向做了内凹的避让折边，高温废气不会直接冲刷到木质机架的连接部位，折边处压出的两道加强筋在不增加板材厚度的前提下，把防火墙的抗扭刚度提升了近四成，哪怕引擎出现局部爆燃，也能阻挡高温碎片直接波及机身主体。木质机架的连接杆件全部采用斜向交叉的张紧钢索做辅助约束，没有依赖木材本身的抗弯强度，不同飞行姿态下的过载力会顺着钢索分散到整个机架的节点上，单根纵梁的受力载荷比常规直连结构降低了近一半，连接处的金属包角特意做了翻边处理，不会在长期振动下切割木材纤维。整套结构没有追求极致的轻量化，而是在每个受力衔接点都预留了足够的冗余量，适配早期航空材料性能不稳定的现实工况，哪怕单个连接部件出现轻微磨损，整套结构依然能保持足够的结构强度，完全贴合前线机场简陋维护条件下的使用需求。
