工业产线托盘自动上料输送设备

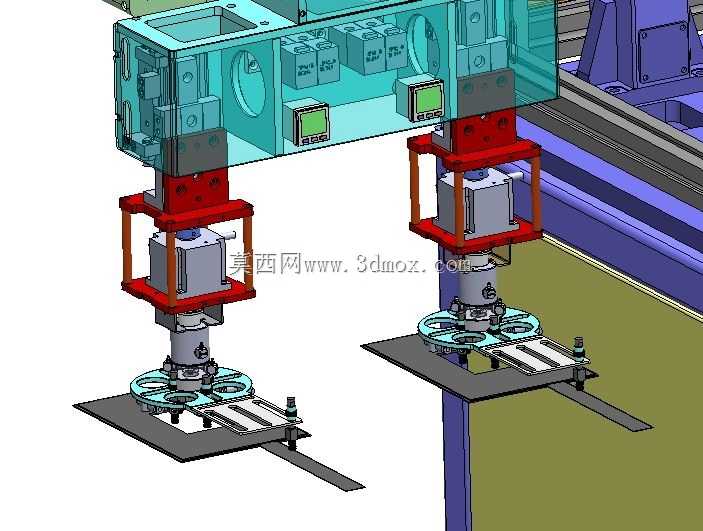

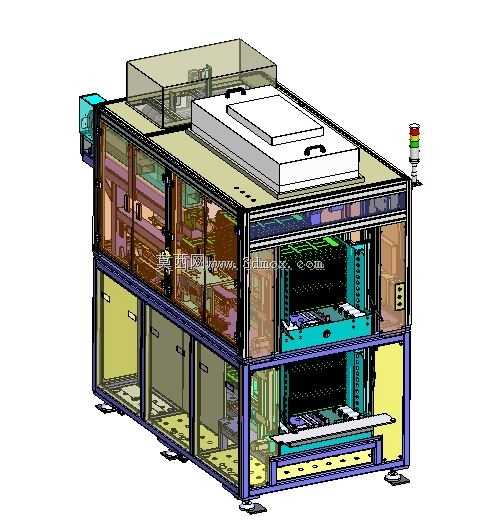

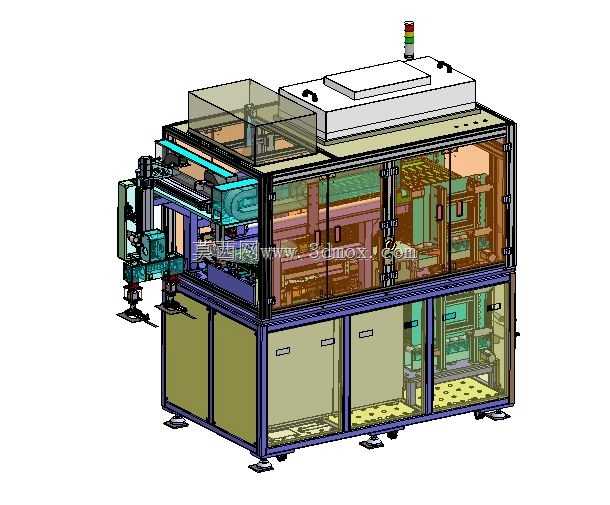

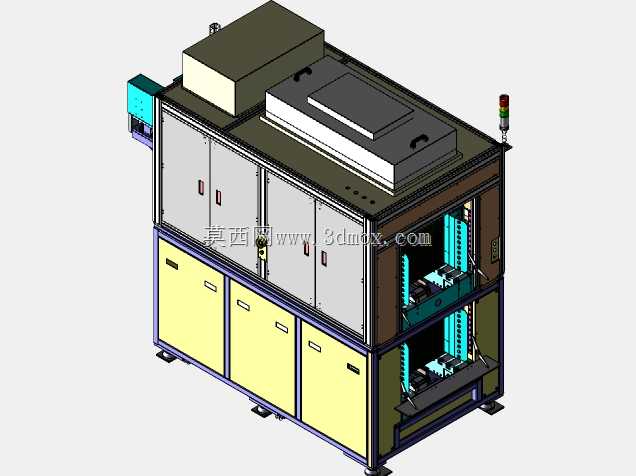

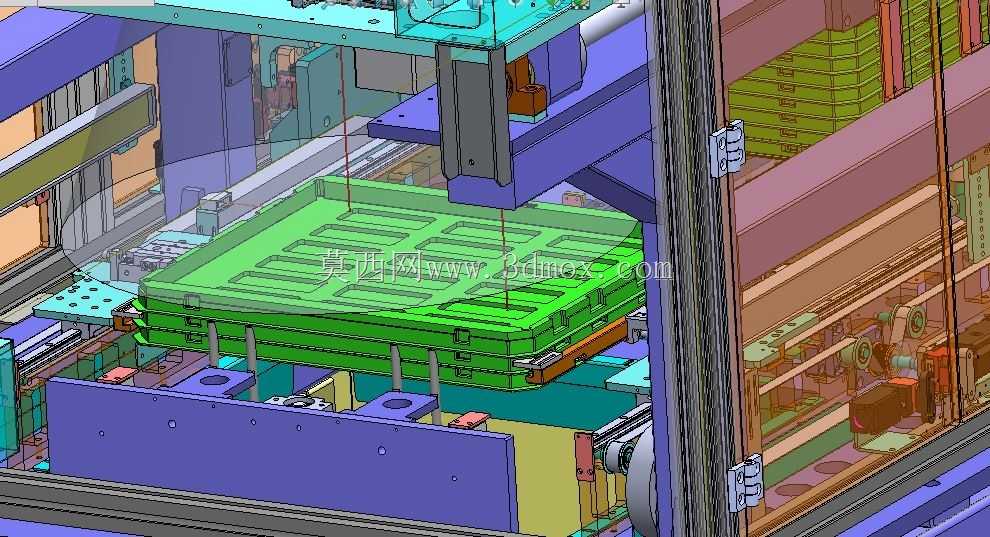

车间现场托盘送料环节常出现卡料、定位偏移的问题，根源在于料仓顶升与取料机械手的动作时序匹配度不足，以及托盘承载后的形变公差未纳入结构考量。这款设备的机架采用方通焊接后整体去应力处理，底部配置可调脚杯与减震垫，抵消车间地面不平整带来的整机倾斜隐患，下柜体的门板做了折弯加强筋，单扇门承重可达八十公斤，内置电气安装板预留了走线槽与散热孔位，避免线缆杂乱堆积引发的信号干扰。上部的透明防护舱采用茶色亚克力与铝型材拼接，接缝处做了密封胶条处理，既可以清晰观察内部运行状态，又能阻挡加工碎屑飞溅到传动区域，顶部的三色警示灯安装位置做了抬高处理，操作人员在产线任意位置都能快速识别设备运行状态。取料端的横移模组采用双导轨支撑，滑块预压等级调至中预压，抵消长行程运行带来的下垂形变，末端的夹爪配置了浮动接头，即使托盘放置存在±2mm的位置偏差，也能顺利完成抓取动作，不会出现硬接触导致的夹爪损坏。料仓部分的顶升机构采用伺服电机搭配丝杆传动，每层托盘的顶升高度误差控制在0.1mm以内，侧边的导向条做了倒角处理，托盘堆叠上升时不会出现边缘卡滞，料仓底部还配置了光电传感器，实时检测托盘剩余数量，提前触发补料信号。设备左侧的出料输送段做了高度差设计，托盘取料完成后自动滑落至下一工位，无需额外配置动力输送，减少了故障点。所有传动部位的轴承座都做了偏心调节设计，后期维护时可以快速调整皮带或链条的张紧度，不用拆解周边结构件，电气元件的安装位置都预留了足够的操作空间，接线与更换元件时无需探入设备深处，降低维护难度。整机的管线都采用拖链收纳，横移过程中不会出现线缆拉扯磨损的问题，拖链的弯曲半径按照线缆最小弯曲要求设置，长期运行也不会出现线芯断裂的情况。
