复卷机配套安全防护围栏结构设计

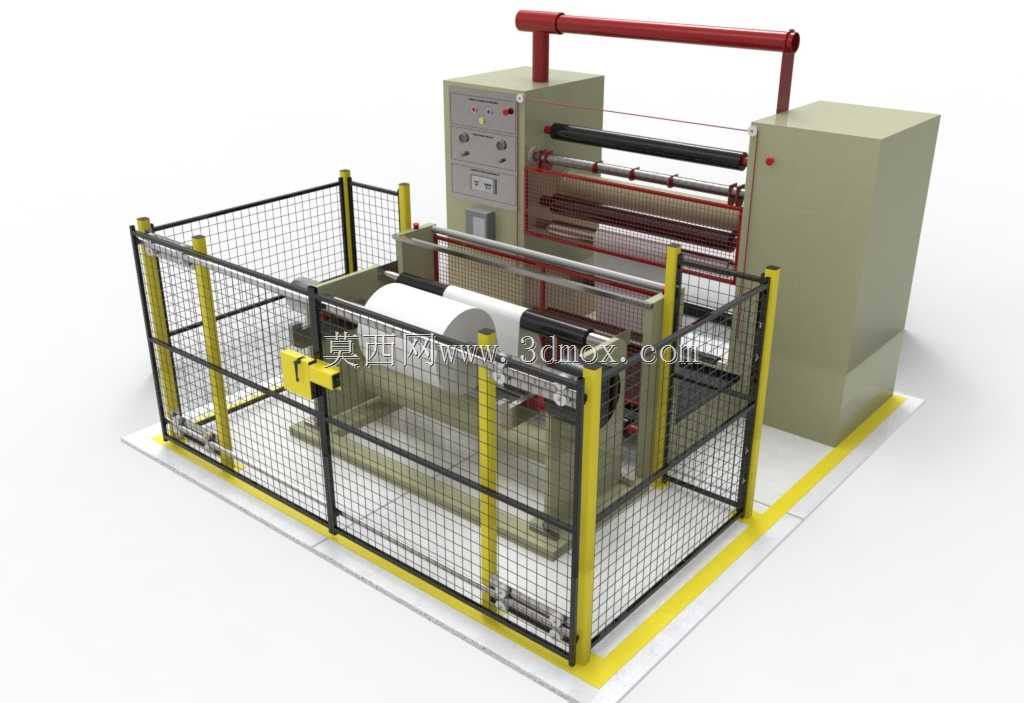

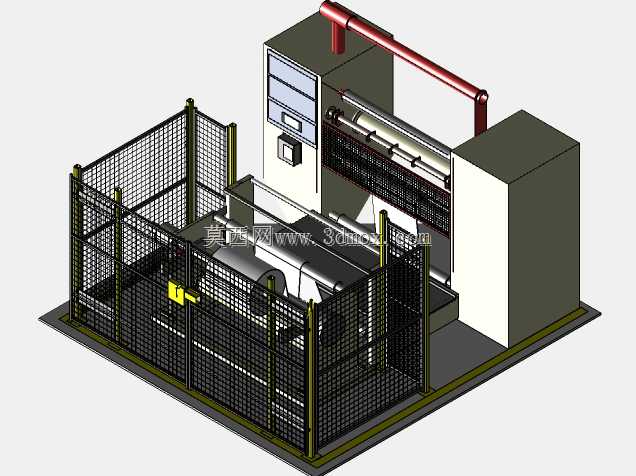

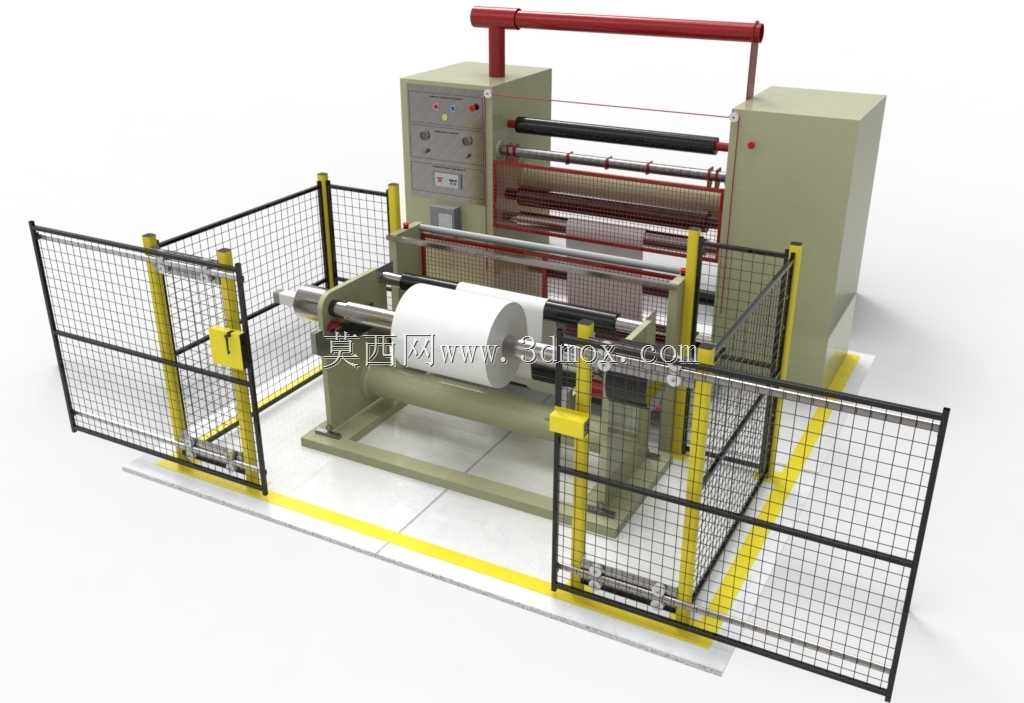

卷材加工车间里复卷机的高速辊轴、收卷工位一直是安全管控的核心风险点，过往零散焊接的简易护栏常出现网面变形、开门卡滞、与设备走线干涉的问题，这套防护围栏的结构设计完全围绕现场加工适配的需求打磨。立柱选用的方管规格特意匹配车间现有地脚螺栓的安装孔距，不用现场重新打孔破坏环氧地坪，底部预留的15mm间隙刚好容下地面黄色警示标线的铺设，不会出现护栏压盖标线导致现场目视化管理不合规的情况。网片与框架的连接没有采用传统的整面焊接工艺，改用分段式卡扣固定，单块网片受损时不用整面拆除框架，松开对应卡扣就能单独更换，后期维护的耗材成本能降低六成以上。带锁止结构的推拉门位置特意对齐复卷机的换卷操作位，开门角度刚好避开设备侧面的急停按钮排布，不会出现开门时误碰触发设备停机的情况，门体的合页选用带自润滑衬套的款式，长期在车间多粉尘的环境下使用也不会出现开门异响、卡涩的问题。顶部横向跨接的防护杆特意做了圆弧过渡处理，没有尖锐棱角，避免操作人员巡检走动时磕碰头部，杆体的安装高度刚好超过复卷机顶部的走线架，不会干涉设备的线缆排布与后期检修走线。围栏与设备本体的间距控制在800mm，既满足操作人员日常巡检的通行空间，又不会因为间距过大导致防护范围冗余、浪费车间宝贵的作业面积，底部的踢脚板高度严格匹配工业安全规范，能挡住设备运行时可能飞溅的细小卷材碎屑，不会飞出防护范围伤及外部通行人员。所有金属构件的边角都做了倒钝处理，没有毛刺飞边，安装时不用额外做边角打磨处理，现场装配的效率能提升近一倍，黄黑配色的涂层附着力适配车间日常清洁剂的擦拭，长期使用也不会出现掉漆褪色的情况，完全匹配现场的安全目视化要求。
