带刹车万向重载脚轮结构设计

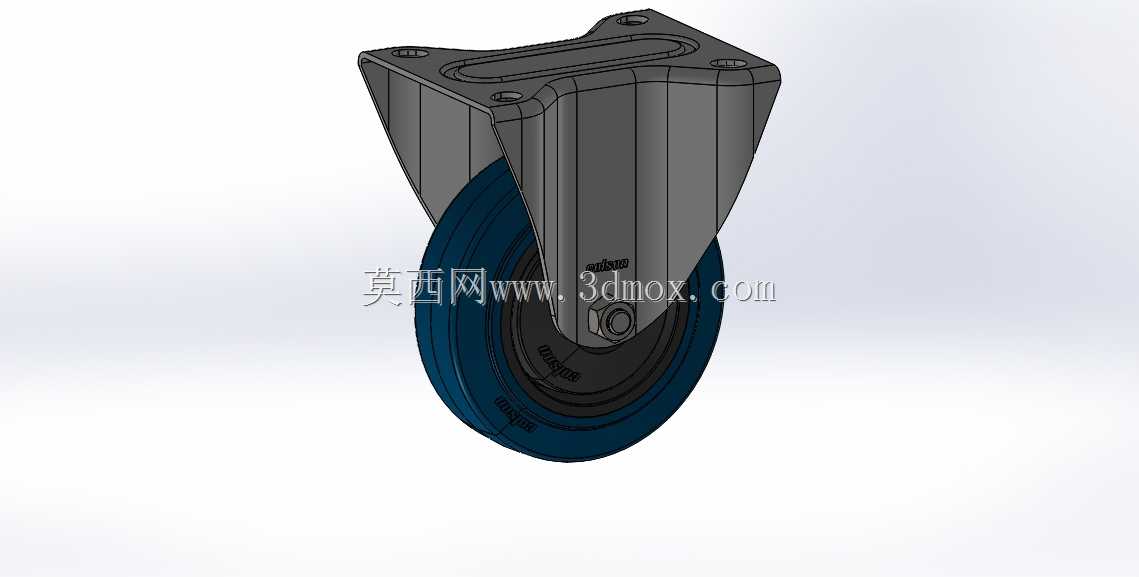

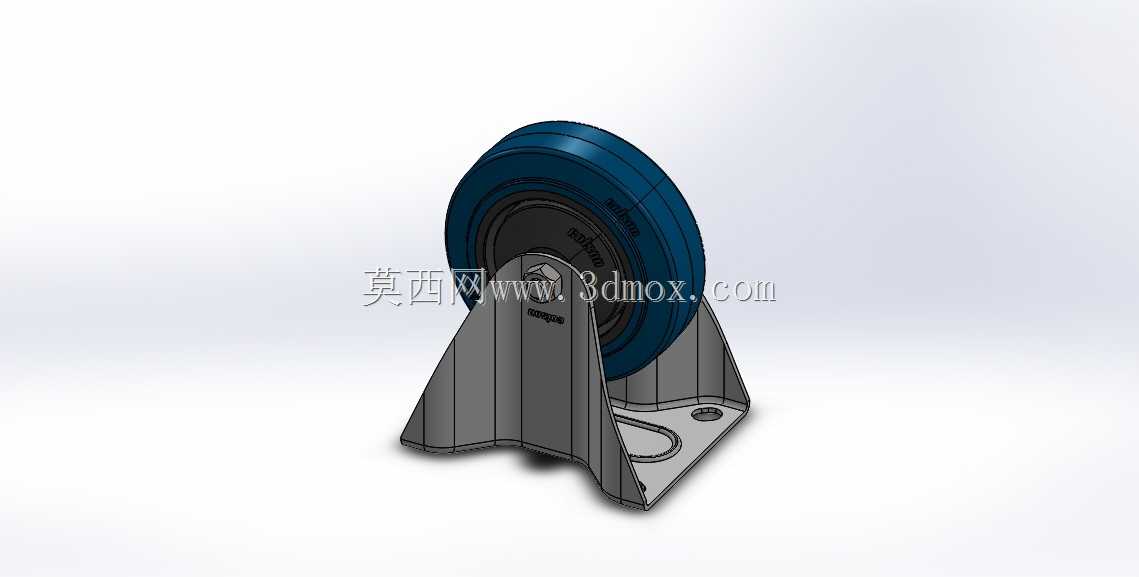

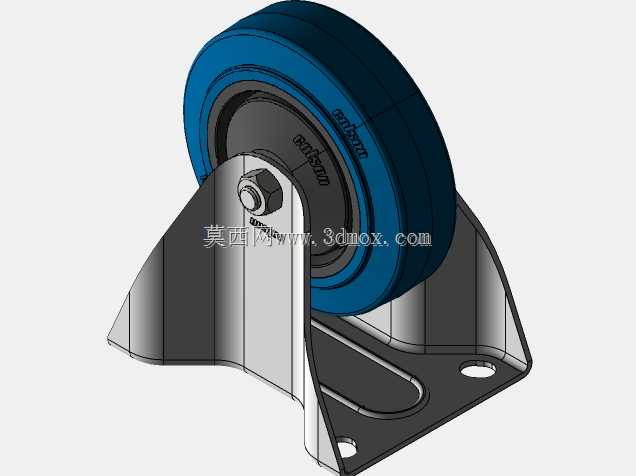

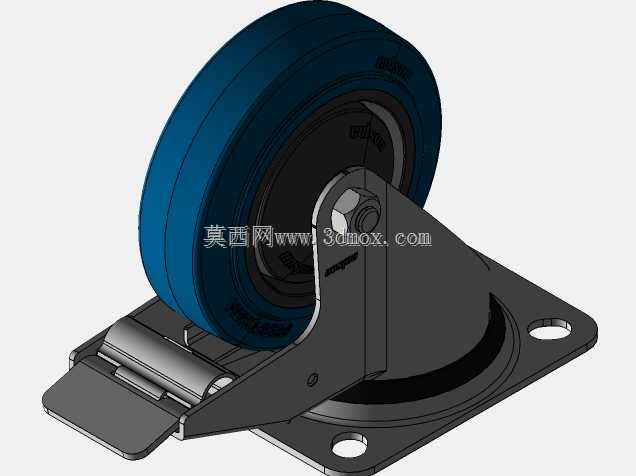

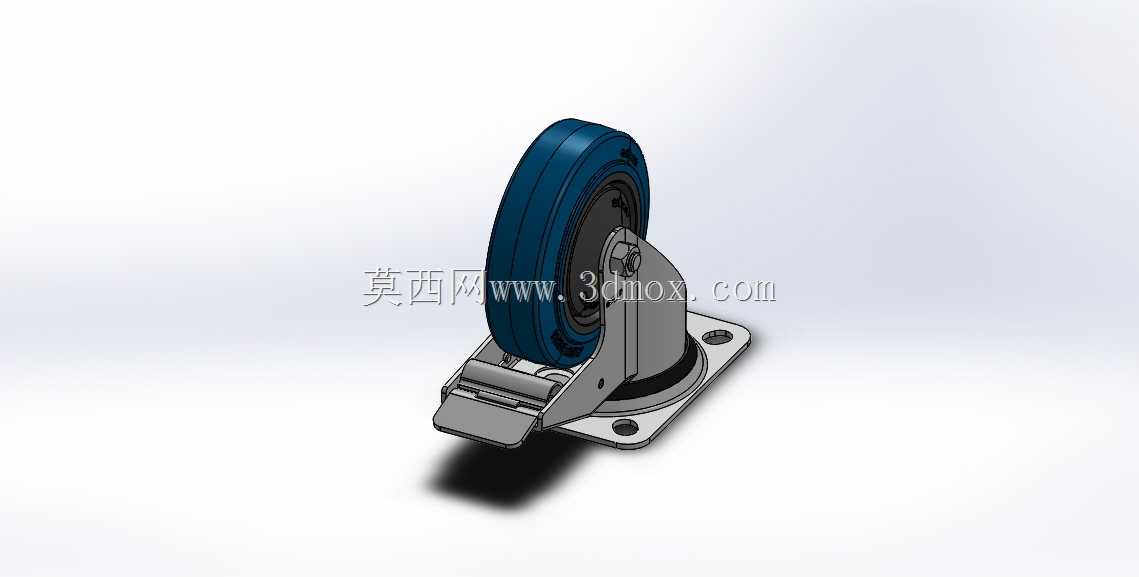

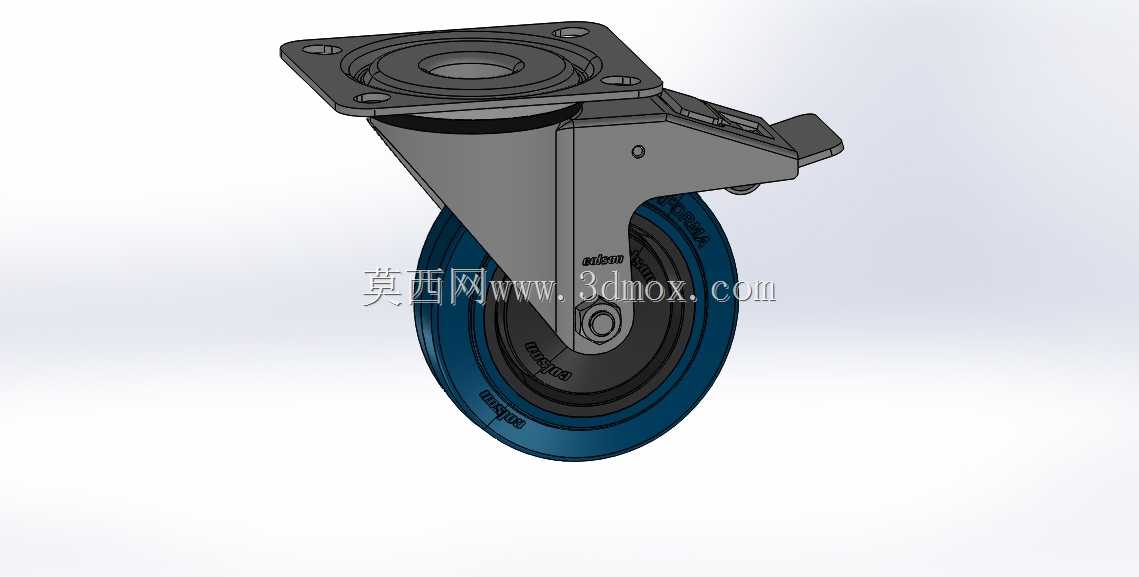

车间周转设备长期使用普通脚轮时，常遇到刹车锁止后受侧向力滑移、支架铆接处应力开裂、轮面磨损不均导致推行卡滞的问题，这款脚轮的结构设计恰好针对这些现场痛点做了针对性的结构优化。轮面采用高弹性聚氨酯材质，邵氏硬度控制在85A左右，既保证滚动时的静音效果，又能在1.2吨额定载荷下避免轮面过度形变，接触地面的弧面做了2°的微锥修正，直行时轮面与地面接触宽度稳定在18mm，转向时接触面积收窄，大幅降低转向所需的推力，哪怕是满载的工装推车，女工也能轻松完成转向操作。顶部安装法兰的四个安装孔做了沉台设计，螺栓锁紧后螺帽完全沉入沉台内，不会突出法兰面刮蹭设备底部的走线或漆面，法兰与回转支架之间的推力轴承采用满装滚针结构，相比普通滚珠轴承，同等尺寸下径向承载能力提升47%，同时在轴承上下端加装了丁腈橡胶密封圈，能阻挡车间内的铁屑、粉尘进入轴承滚道，避免长期使用后转向卡涩。刹车踏板的锁止结构采用双棘爪咬合设计，踩下踏板后两个棘爪同时卡入轮芯的齿圈，哪怕脚轮受侧向冲击力，也不会出现棘爪跳齿导致刹车失效的问题，踏板表面做了防滑滚花，穿劳保鞋踩踏时不会打滑，踏板的触发力度经过调校，控制在35N左右，不需要刻意用力踩踏就能完成锁止，长期操作也不会造成脚部疲劳。支架的弯折处做了R5的圆角过渡，没有尖锐的直角应力集中点，经过12000次满载冲击循环测试，弯折处也不会出现裂纹，轮轴与支架的配合公差选用H7/k6过渡配合，既保证轮轴不会在支架孔内窜动，又能让轮子转动时没有多余的旷量，避免推行时出现异响。轮芯采用增强尼龙加纤材质，相比铸铁轮芯重量降低62%，同时抗冲击性能不会打折扣，轮芯与聚氨酯轮面的结合面做了燕尾槽结构，注胶成型后轮面与轮芯的结合力提升3倍，哪怕急刹时轮面与轮芯也不会出现相对滑动。
