5/8孔径D25L30挠性颚式传动联轴器

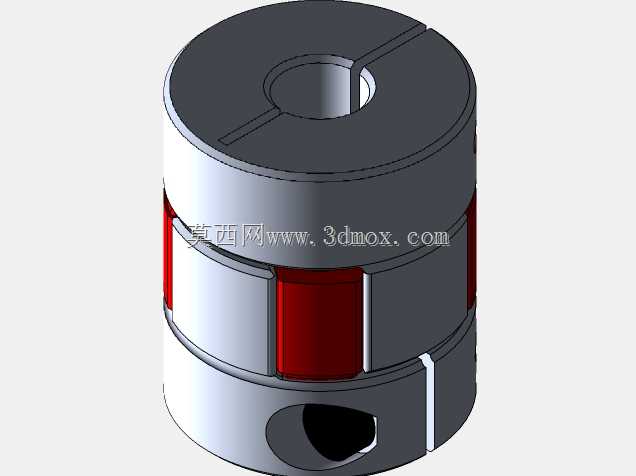

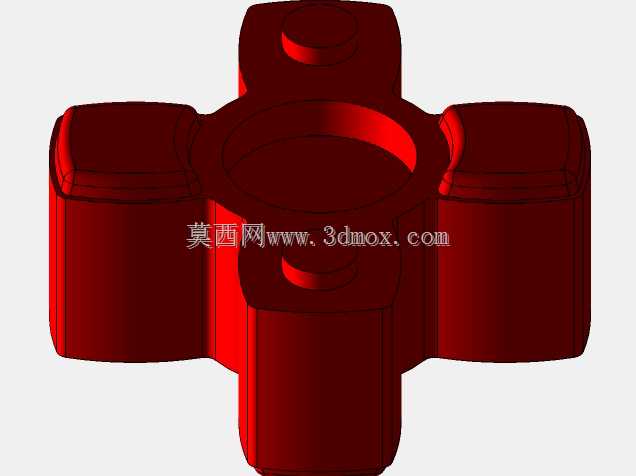

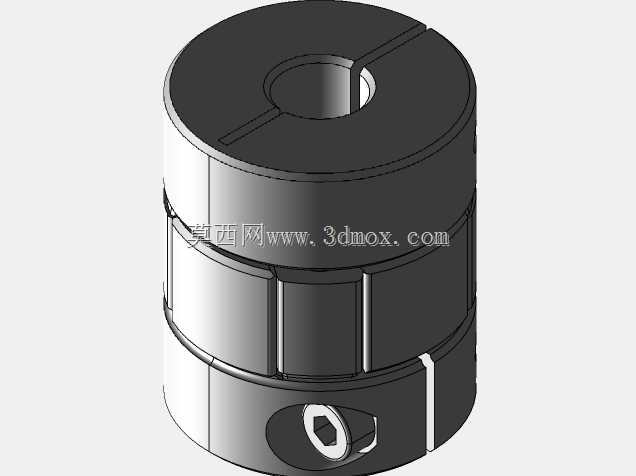

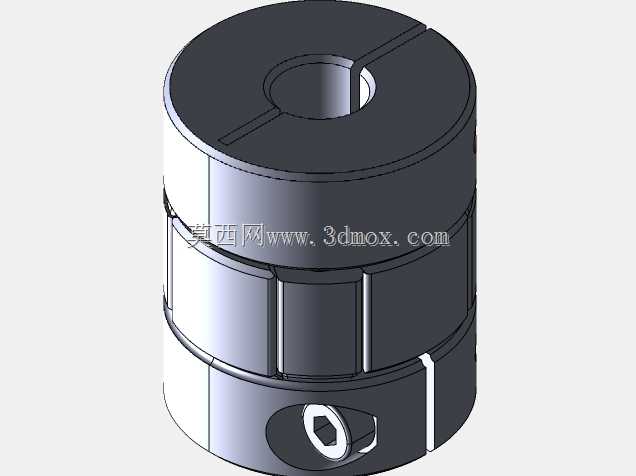

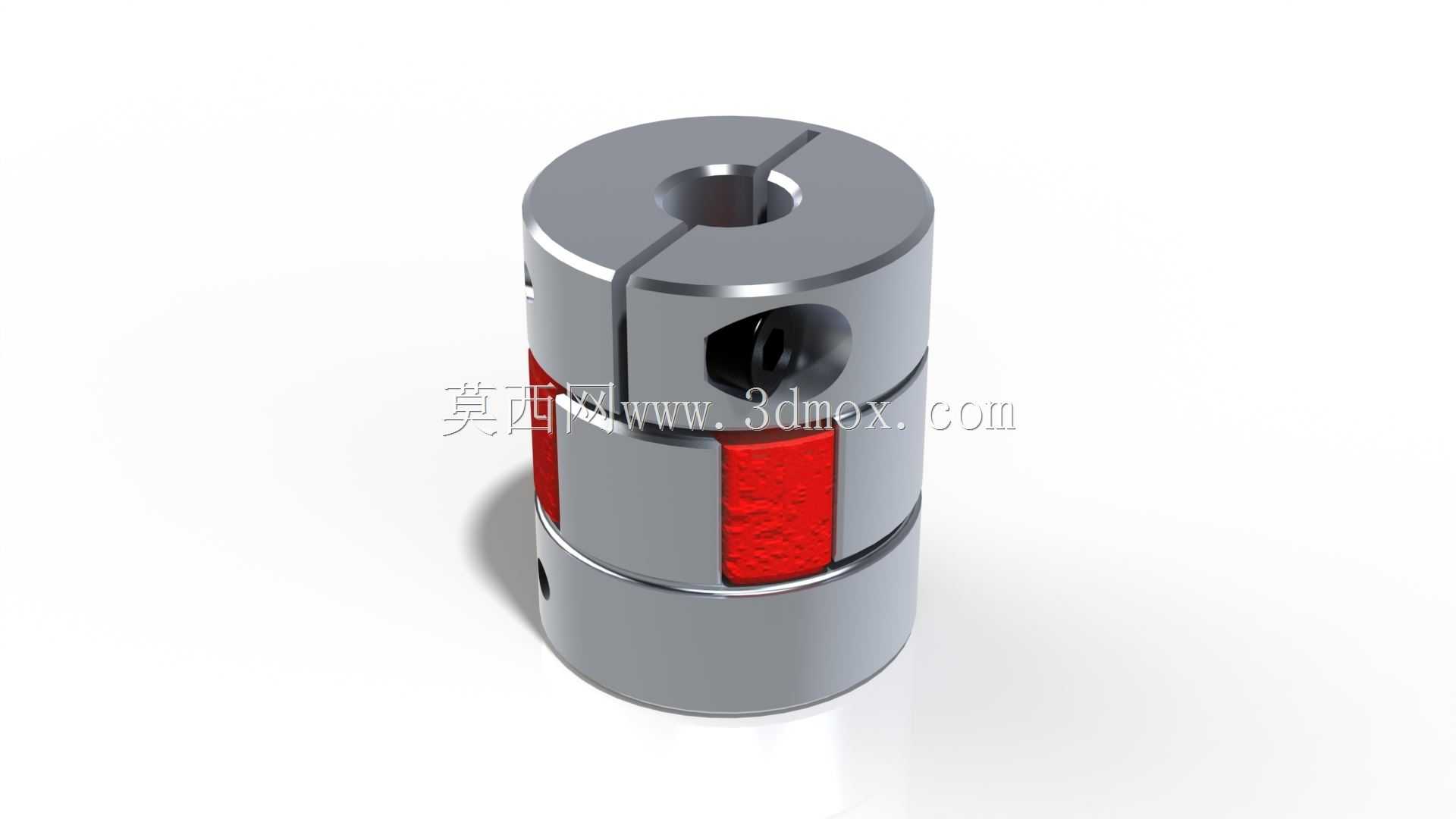

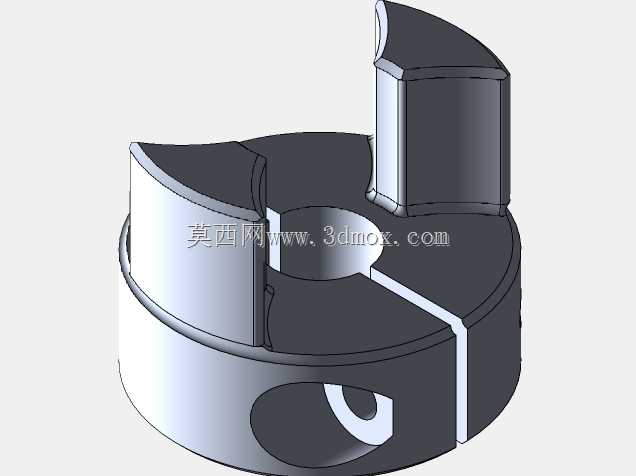

在轻载传动系统的轴系对接场景中，这类挠性颚式联轴器的应用覆盖了从桌面级自动化输送模组、小型伺服驱动工位到精密检测设备传动链的各类对接需求，核心作用是在两根存在微小同轴度偏差的传动轴之间传递旋转扭矩，同时通过中间弹性体吸收传动过程中的冲击振动，避免硬连接带来的轴端磨损、轴承额外负载甚至传动件崩裂问题。从结构设计逻辑来看，这款联轴器采用上下对开的夹紧式轴孔结构，无需对传动轴做过长的轴向让位，安装时只需将两个半联轴器的颚齿对准中间弹性体的卡槽卡合，再拧紧侧面的锁紧螺钉即可抱紧轴端，相比传统键连接的联轴器，安装调试效率更高，也不会在轴表面留下键槽压痕，适合频繁拆装调整的工位使用。中间的红色弹性缓冲块是核心功能件，采用聚氨酯类弹性材质，既可以补偿两轴之间0.1-0.2mm范围内的径向偏差、微小角向偏差以及少量轴向窜动，又能在传动启动、正反转切换的瞬间缓冲扭矩冲击，降低传动噪音，延长整套传动链中电机、轴承等部件的使用寿命。从安装边界尺寸来看，这款联轴器外径25mm，整体轴向长度30mm，适配的轴孔直径为5/8mm，额定可传递的最大扭矩为5Nm，选型时需要注意安装空间的径向预留间隙不能小于30mm，轴向安装位的长度要满足30mm的装配需求，同时要确认所连接的电机输出轴、负载端输入轴的直径与轴孔匹配，传动系统的峰值扭矩不能超过联轴器的额定承载上限，避免弹性块过早压溃或者金属半体开裂。建模过程中还原了夹紧缝的间隙、锁紧螺钉的沉孔结构、颚齿与弹性块的配合公差，装配版本可以直接用于设备的总装干涉检查，物理特性版本则可以用于后续的运动仿真，模拟传动过程中的扭矩传递、偏差补偿效果，帮助设计人员在选型阶段就验证联轴器与整套传动系统的匹配度，减少实际装配时的适配问题。这类小规格挠性联轴器在3C电子组装设备、小型包装输送线、实验室精密传动仪器中应用十分广泛，相比刚性联轴器，它对安装同轴度的要求更低，调试难度更小，而相比梅花联轴器的其他规格，这个尺寸的产品刚好适配200W以内伺服电机、42系列步进电机的输出轴对接需求，是轻载精密传动场景中十分常用的轴连接部件。
