多工位级进冲压模具结构设计方案

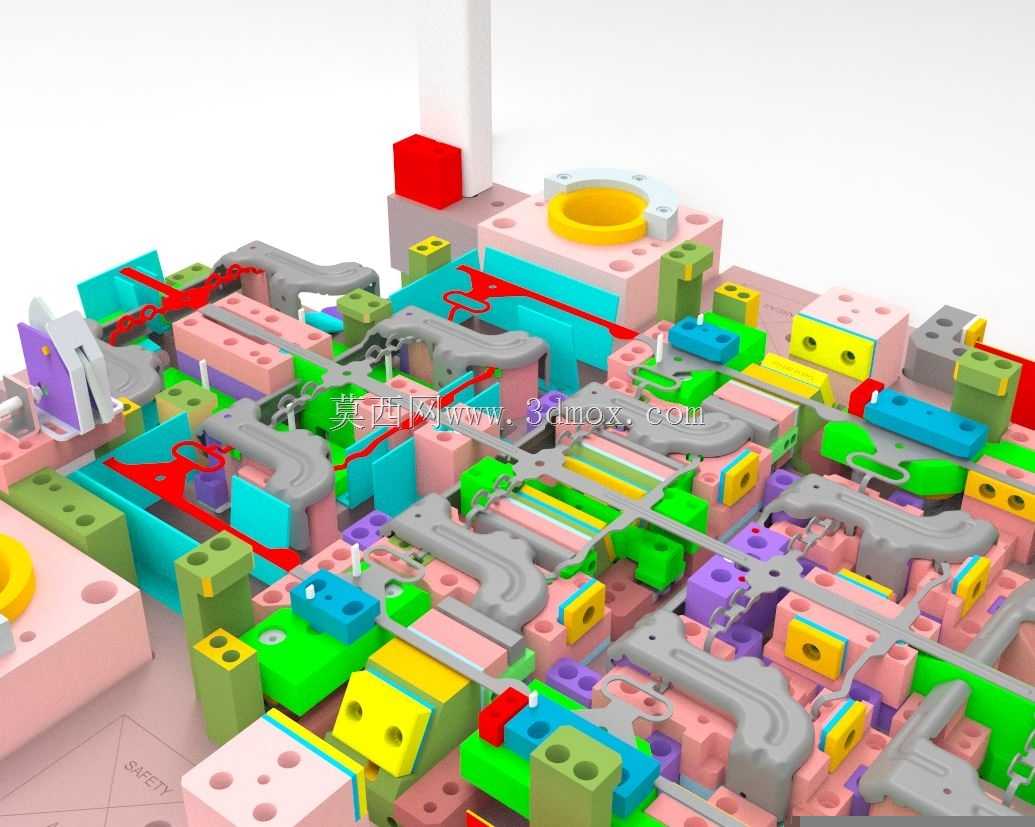

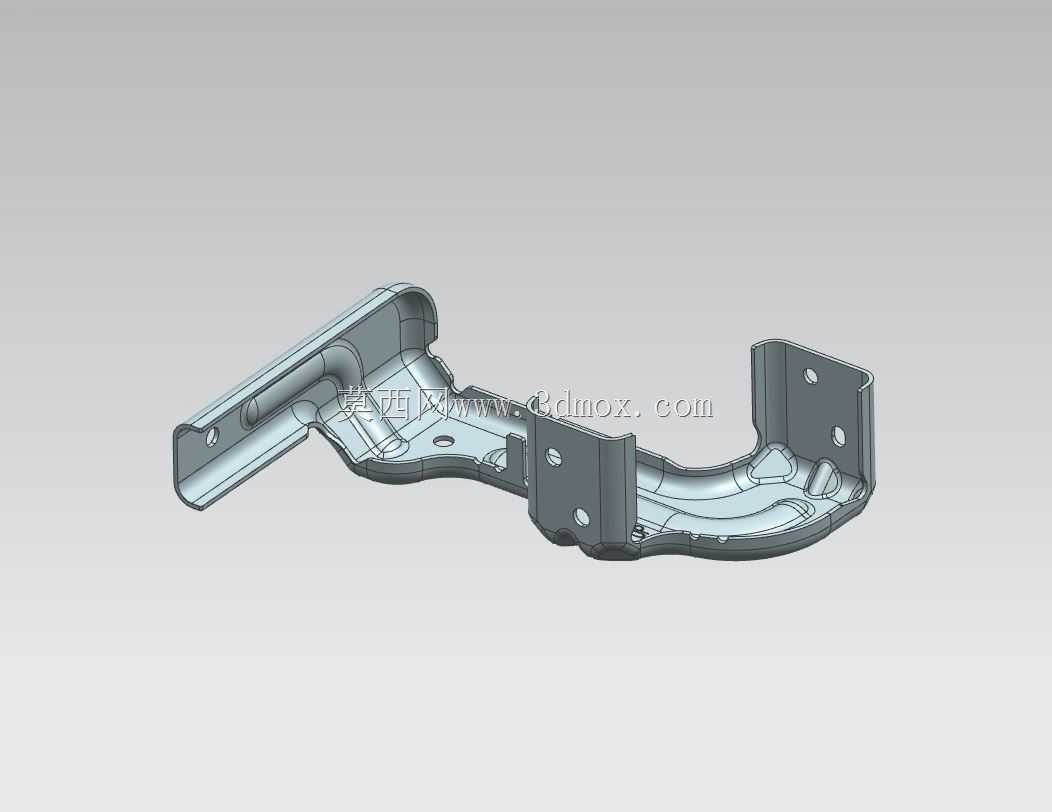

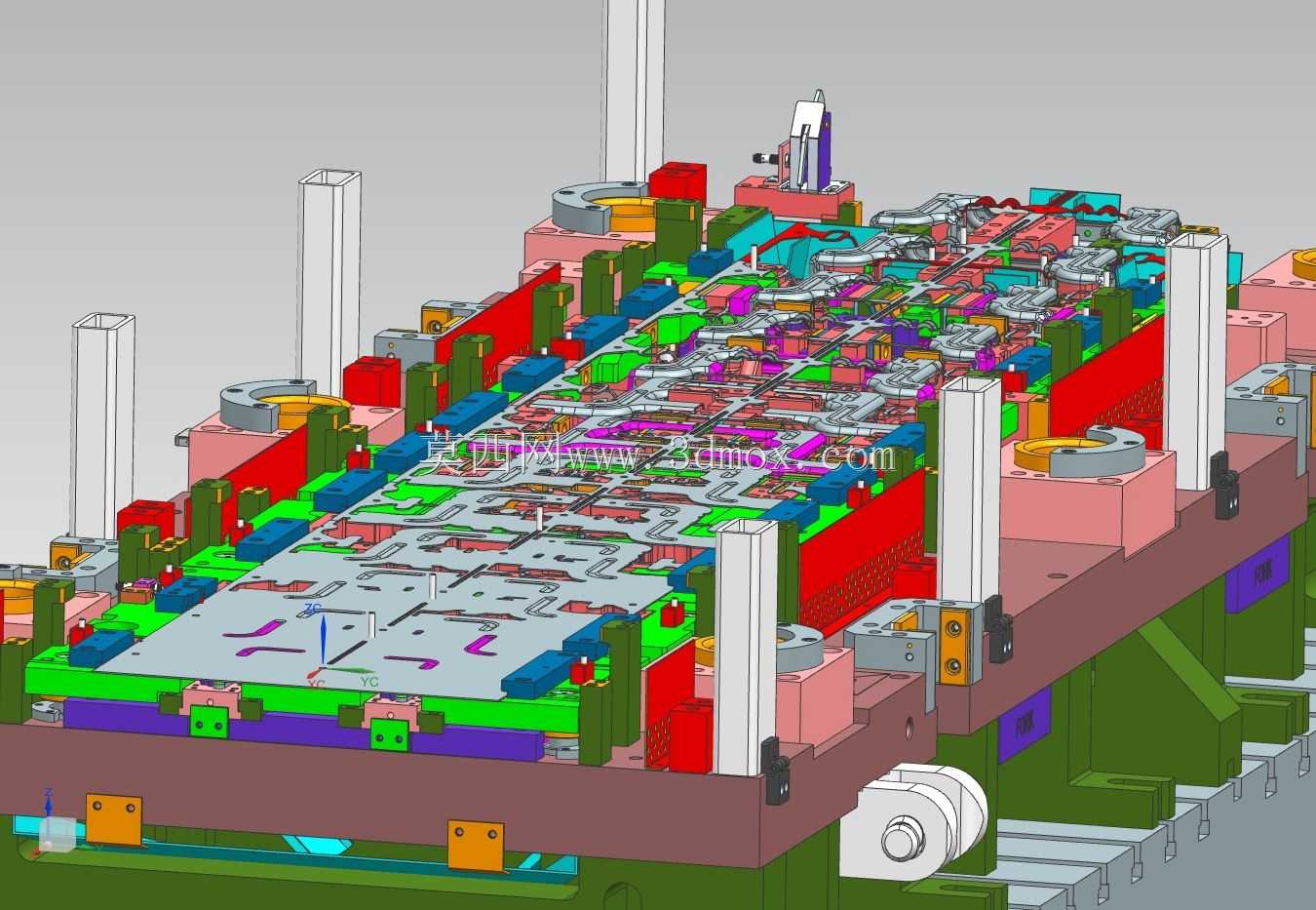

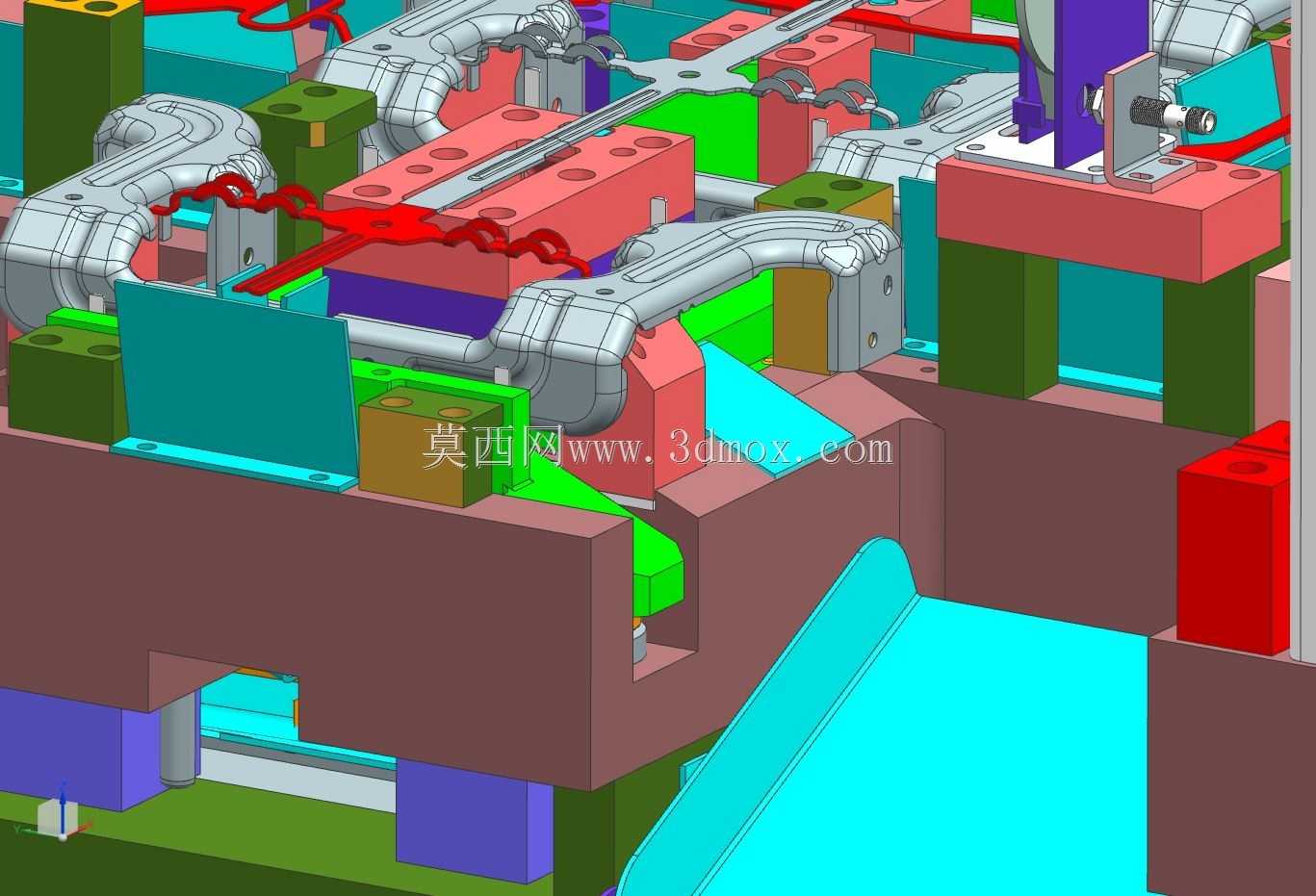

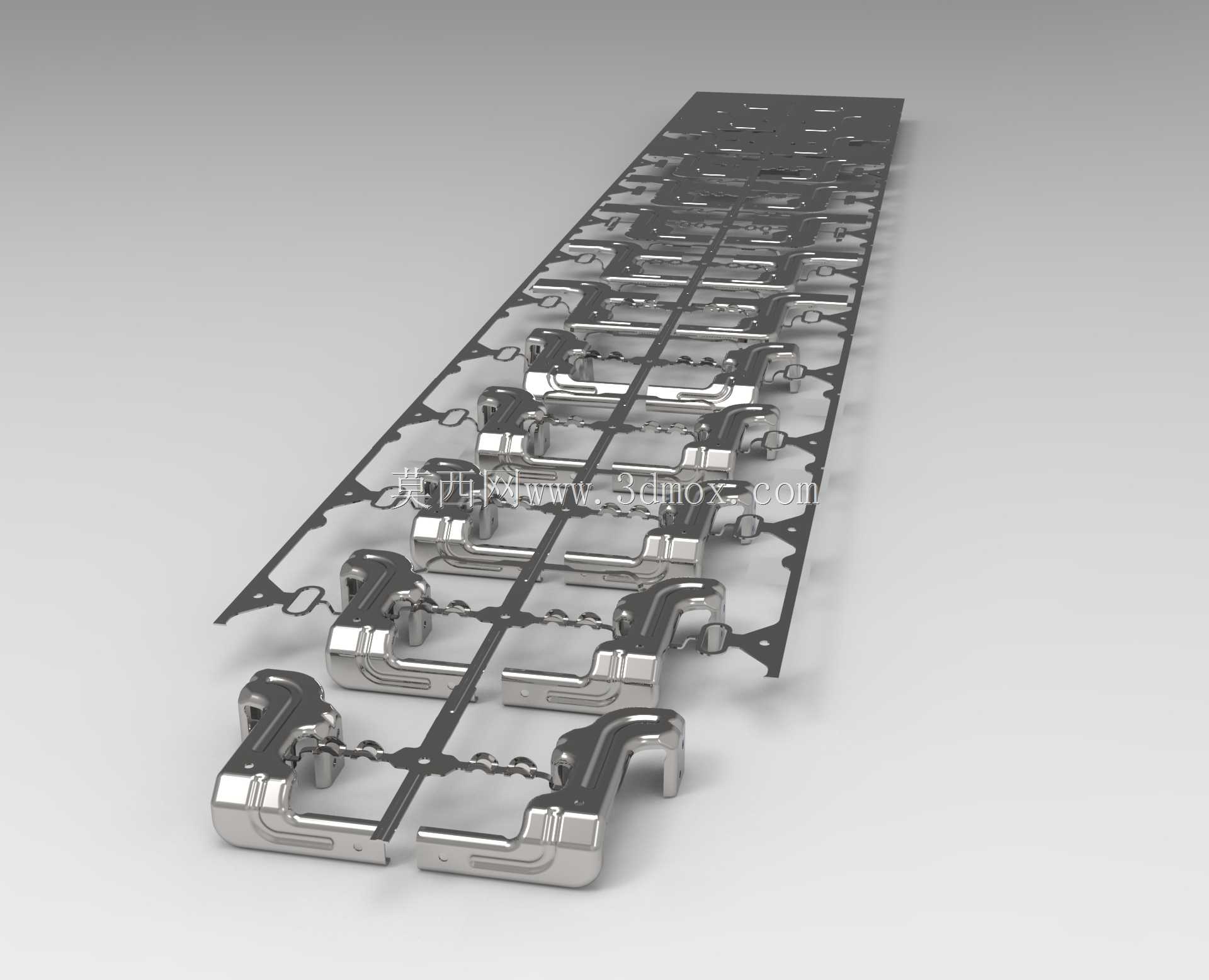

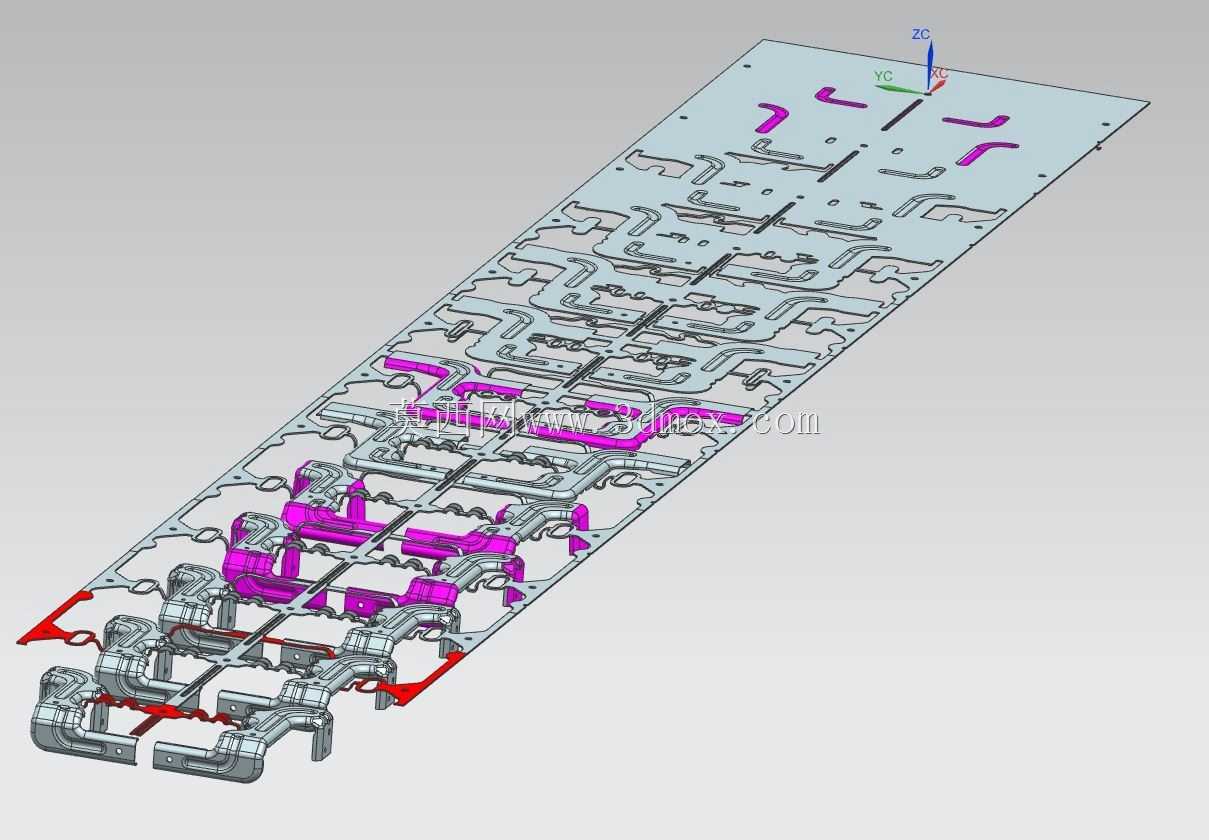

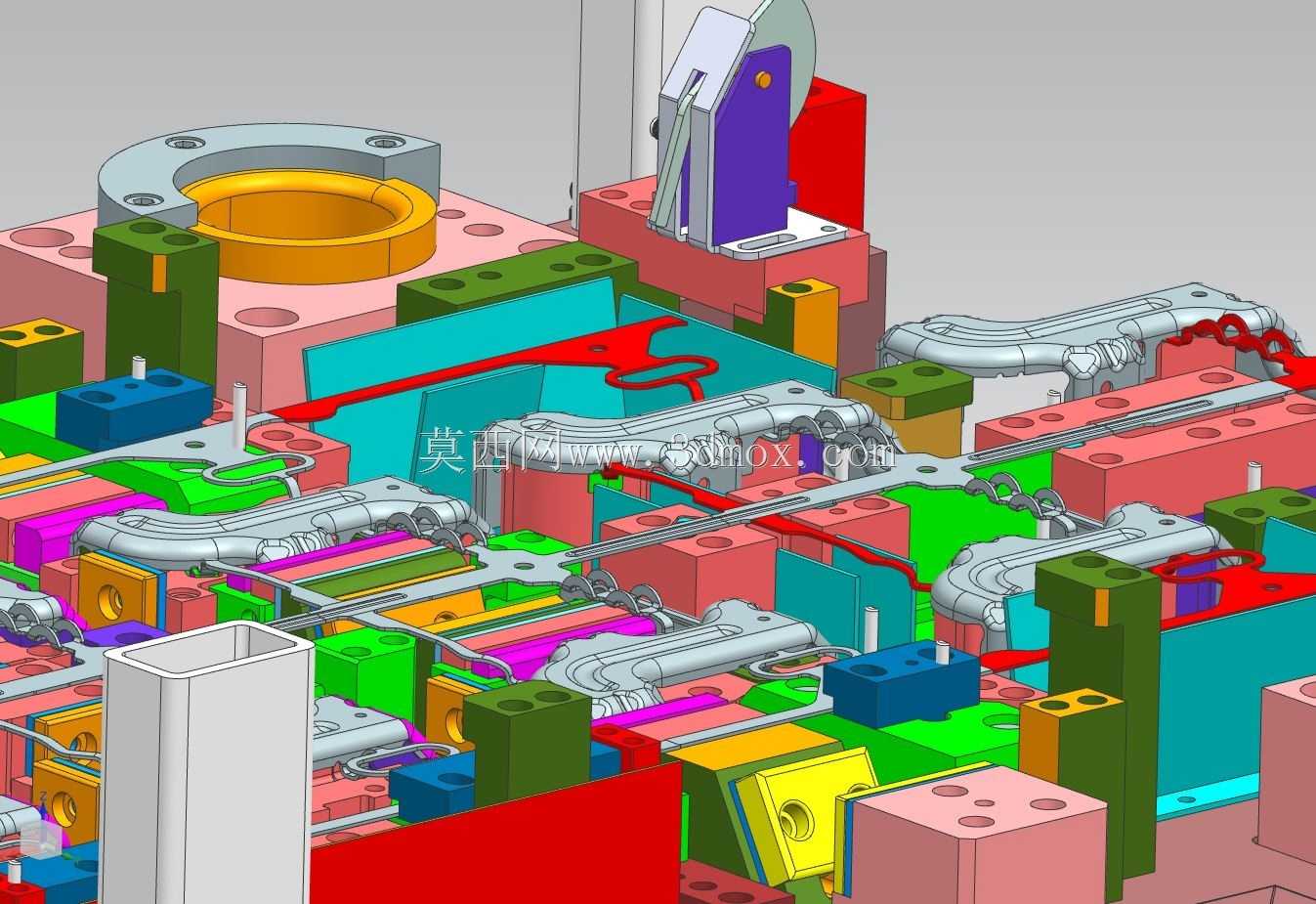

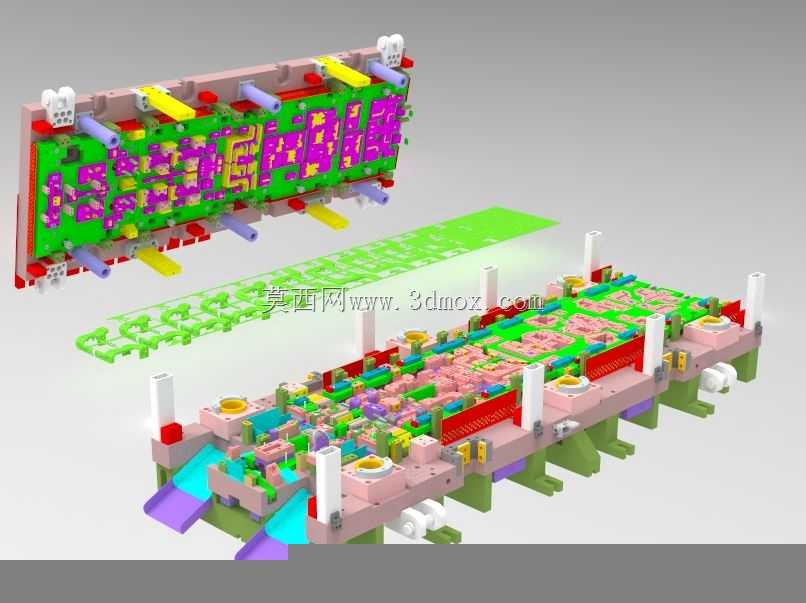

这套多工位级进冲压结构，主要应用于批量金属薄板零件的连续冲压加工场景，覆盖家电五金、汽车结构小件、消费电子金属构件的量产冲压工序，可在单次冲床行程内完成多道连续冲压作业，替代传统单工序模的多机台分步加工模式，大幅降低中小型复杂冲压件的生产周转成本，提升产线加工效率与成品尺寸一致性。整套结构采用模块化叠层设计思路，上下模座通过高精度导柱导套实现合模导向，各工位凸凹模采用镶拼式结构固定，针对冲裁、弯曲、成型、切边等不同工序的受力特性，对应配置不同硬度的合金镶块，易磨损工位可单独拆卸更换，无需整体报废模仁，有效降低模具后期维护成本。模具内部集成了多组弹性卸料组件，采用矩形弹簧与聚氨酯弹性体搭配的卸料方案，针对不同成型深度的工位匹配对应弹力的卸料元件，既保证冲压过程中料带被平稳压紧，避免料带窜动导致的成型尺寸偏差，又能在开模瞬间顺利将工件与废料从凸模上剥离，防止带料问题影响连续送料节奏。送料路径上设置了多组定位挡料销与导正钉，配合送料机构的步距控制，可实现料带的精准步进定位，各工位之间预留足够的安全间距，避免不同工序的凸凹模发生干涉，同时在废料滑落路径上设计了倾斜导料槽，保证冲裁废料能顺利滑出模区，避免废料堆积在型腔内硌伤模仁或者压坏工件。整套结构的安装边界适配常规开式可倾冲床与闭式单点冲床的模柄安装尺寸，上下模座的安装槽、压板固定位均按照通用冲床工作台规格设计，无需额外定制转接板即可完成上机安装，闭合高度适配常规中小吨位冲床的行程范围，可直接接入现有冲压产线使用。模具内部的成型工位针对带复杂弯曲、局部拉伸特征的零件设计了分步成型结构，将大变形量的成型工序拆分为多步渐进成型，避免单次成型导致的材料拉裂、起皱问题，同时在成型凸模上设计了排气孔，防止成型过程中型腔内憋气导致的工件表面凹陷、成型不到位问题，各冲裁工位的凸凹模间隙按照材料厚度与材质特性匹配最优间隙值，保证冲裁断面的光洁度，减少后续去毛刺工序的工作量。
