桌面级3D打印设备钢构直线导轨组件

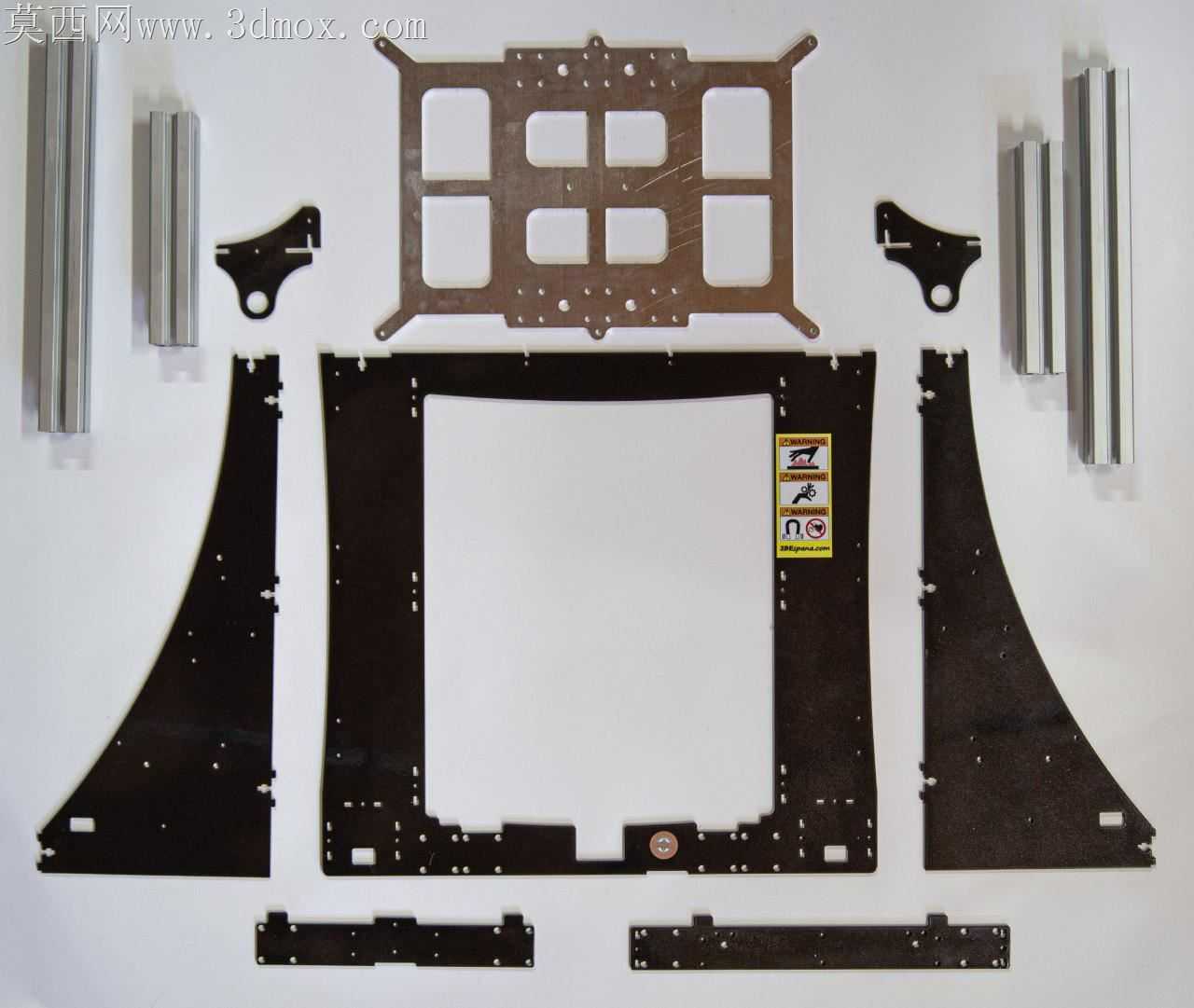

桌面级FDM设备长期存在机架刚性不足导致的打印层纹偏移、高速运动下导轨震颤的痛点，这套钢构直线导轨组件的设计完全围绕加工适配逻辑展开，没有多余的装饰性结构，每一处孔位、折边都对应成熟的钣金加工工艺边界。主安装板的镂空布局并非随意减重，四个方形镂空刚好避开钣金冲压时的应力集中区，板件边缘的翻边高度严格控制在1.5倍板厚范围内，既保证折弯时不会出现拉裂缺陷，又能让板件自身形成箱型刚性结构，无需额外加装加强筋就能抵消导轨高速往复运动带来的侧向弯矩。两侧三角支撑板的斜边做了微小的内收角度，适配激光切割下料时的热变形补偿量，切割后无需二次校形就能直接与主框架贴合，安装孔的位置公差控制在0.1mm以内，刚好匹配MGN12导轨的安装基准要求，不会出现强行锁附导致的导轨形变、滑块卡顿问题。导轨安装位预留了0.05mm的研配余量，现场组装时可以根据实际加工误差微调导轨平行度，避免两根导轨平行度超差引发的滑块磨损加快、运动阻力陡增问题。板件上的所有安装孔都做了沉头处理，沉头深度刚好让螺丝头完全没入板件表面，不会突出干涉运动部件的行程，连走线槽的缺口位置都避开了螺丝锁附的受力区，防止长期震动下板件从缺口处开裂。配套的金属安装小件做了圆角过渡，没有尖锐的直角边，既避免加工时的割手风险，也减少应力集中引发的零件断裂隐患。整套组件所有板件都可以通过常规激光切割、折弯工序完成加工，不需要定制特殊刀具或者复杂工装，加工完成后仅需简单去毛刺就能进入装配环节，没有需要二次铣削、打磨的非必要加工面，能有效控制小批量生产的加工成本与周期，组装完成后的机架刚性足以支撑高速打印下的运动稳定性，大幅降低长期使用后的结构形变概率。
