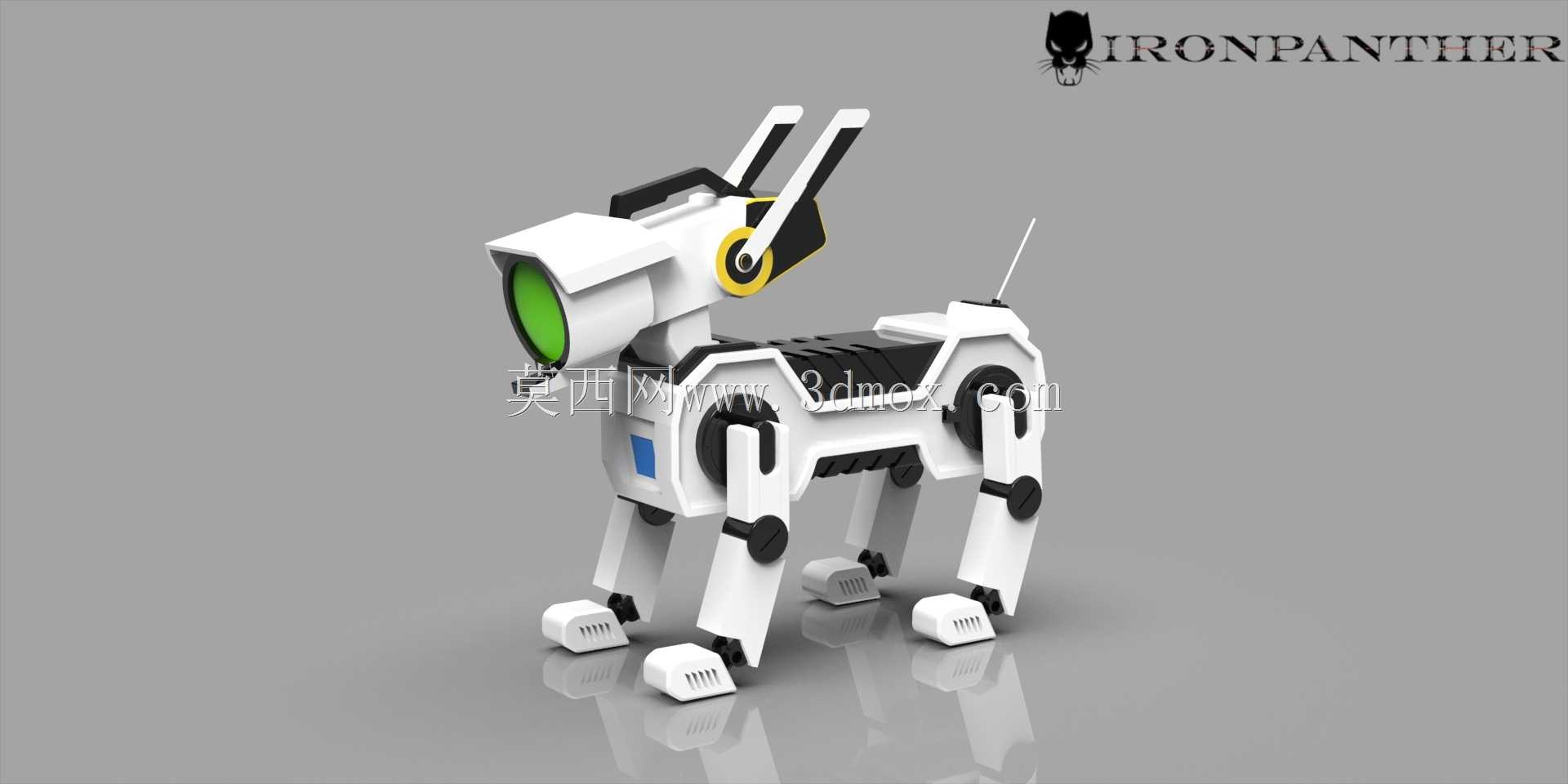

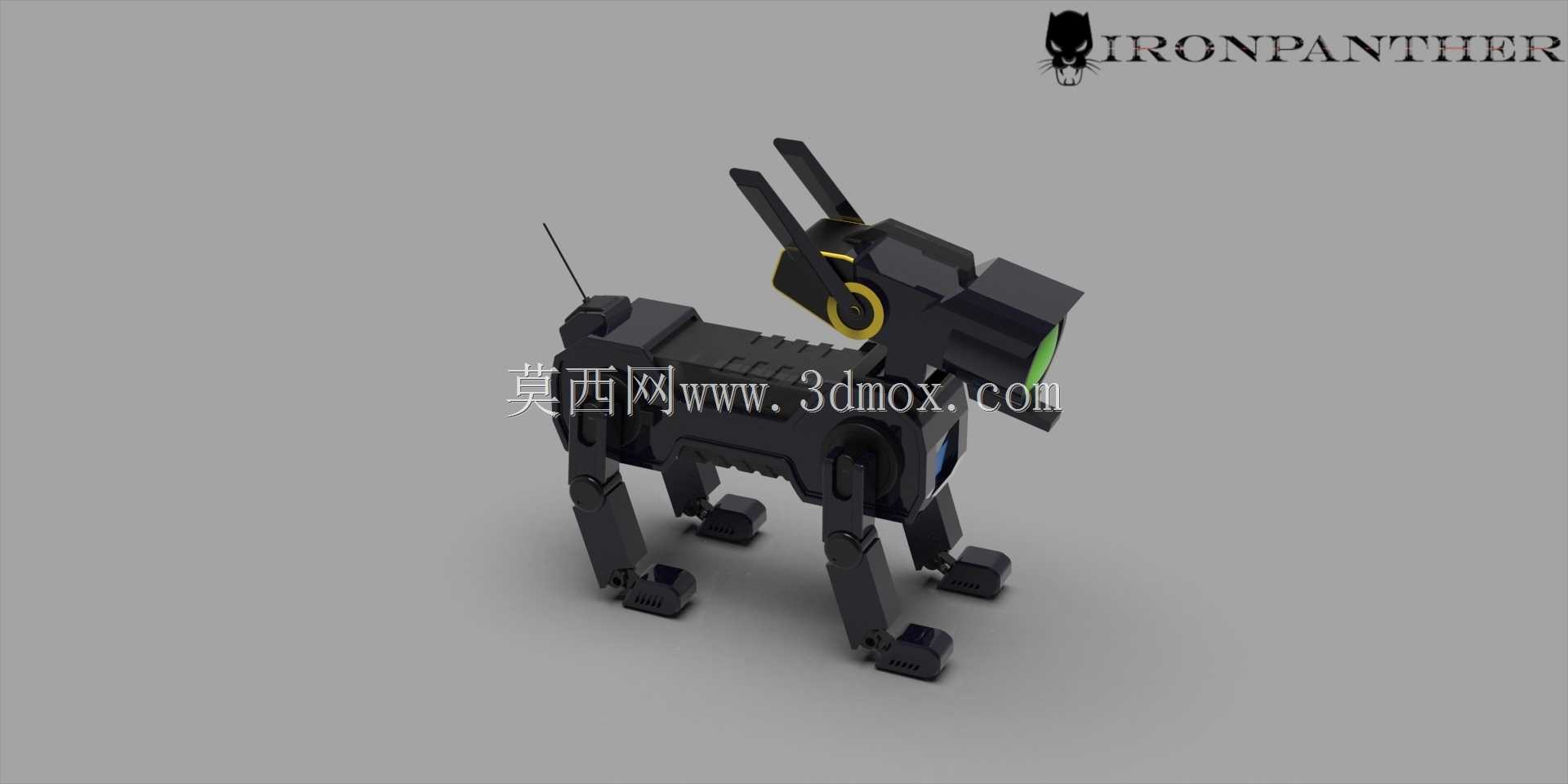

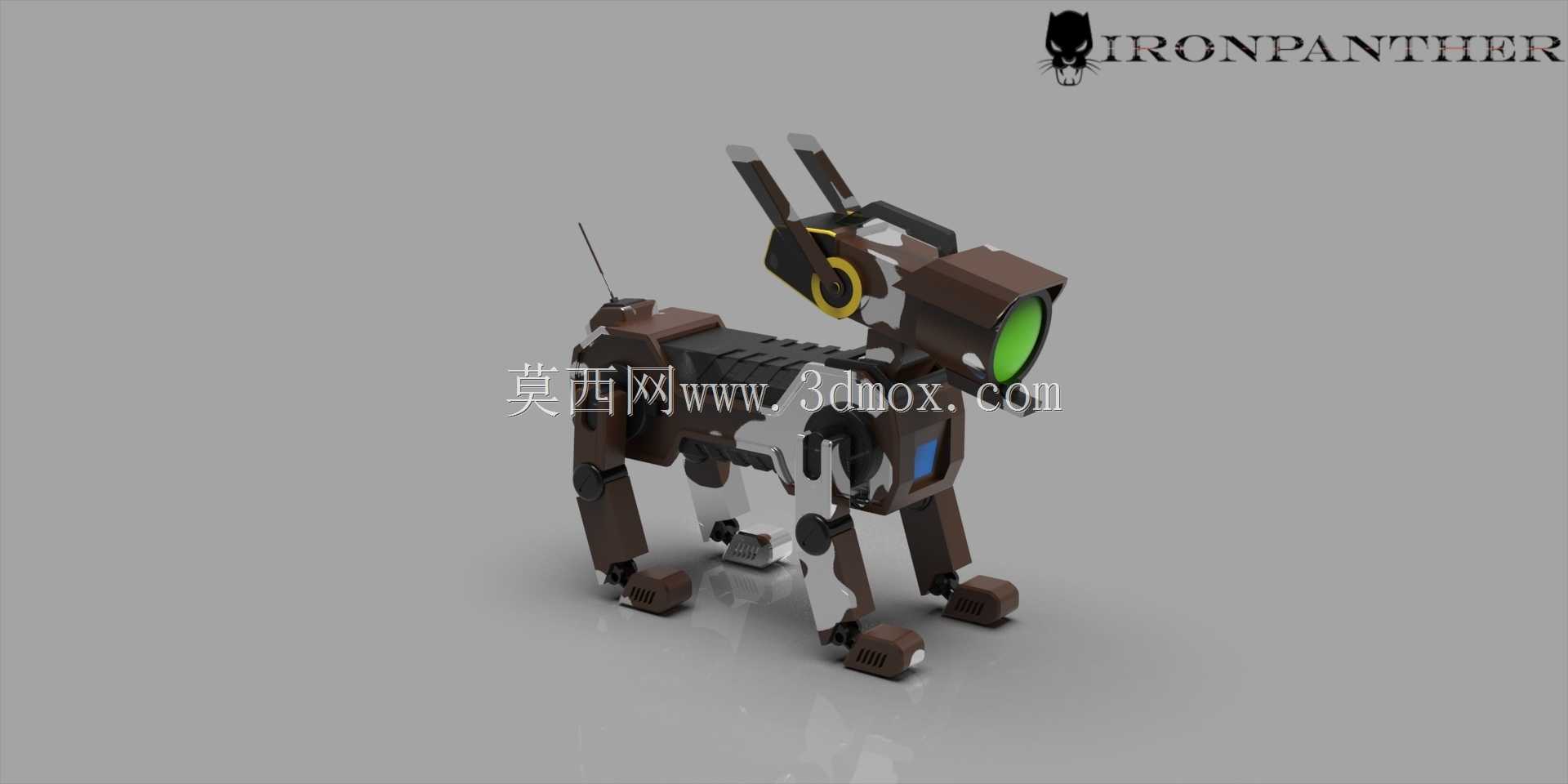

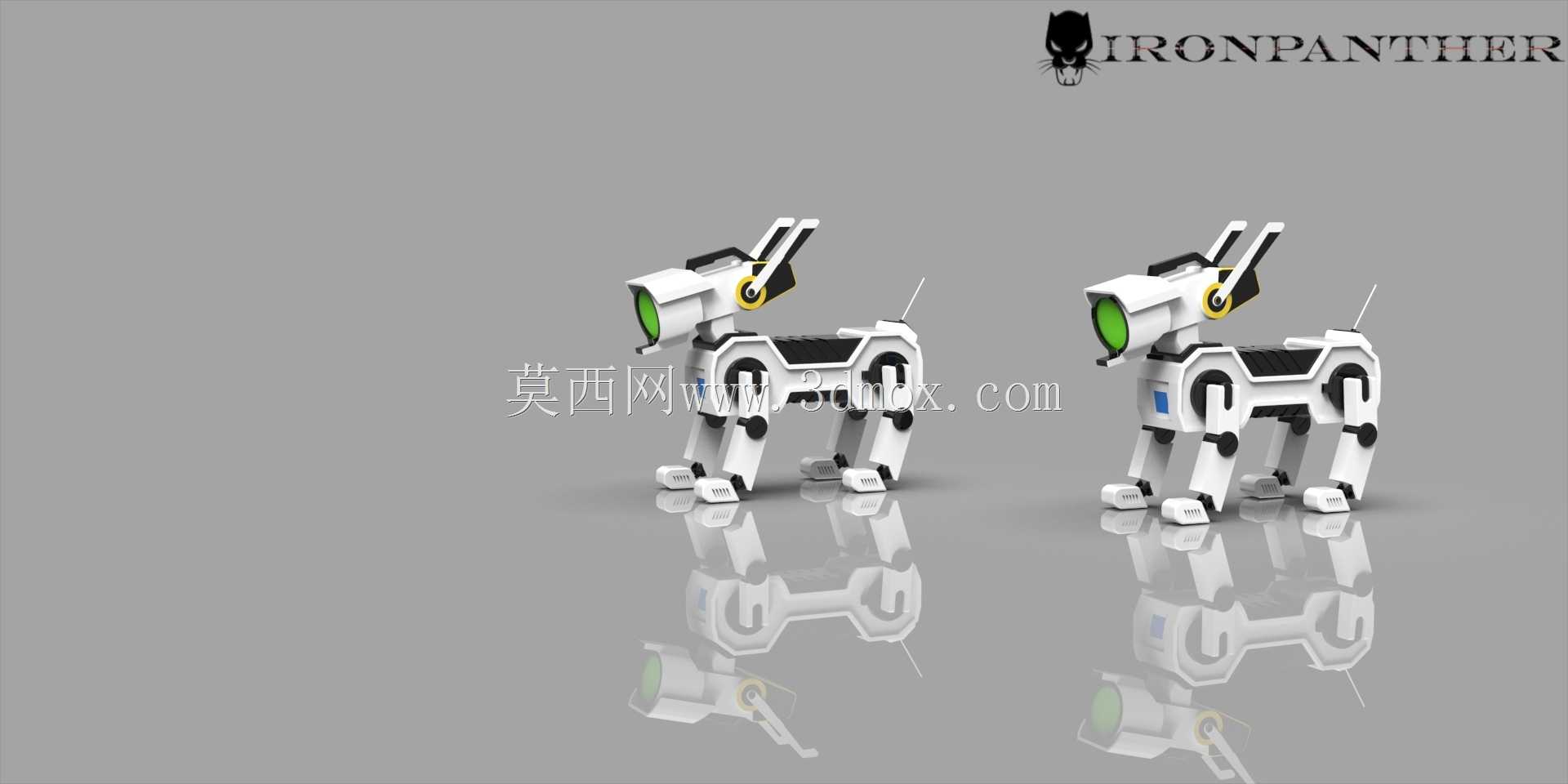

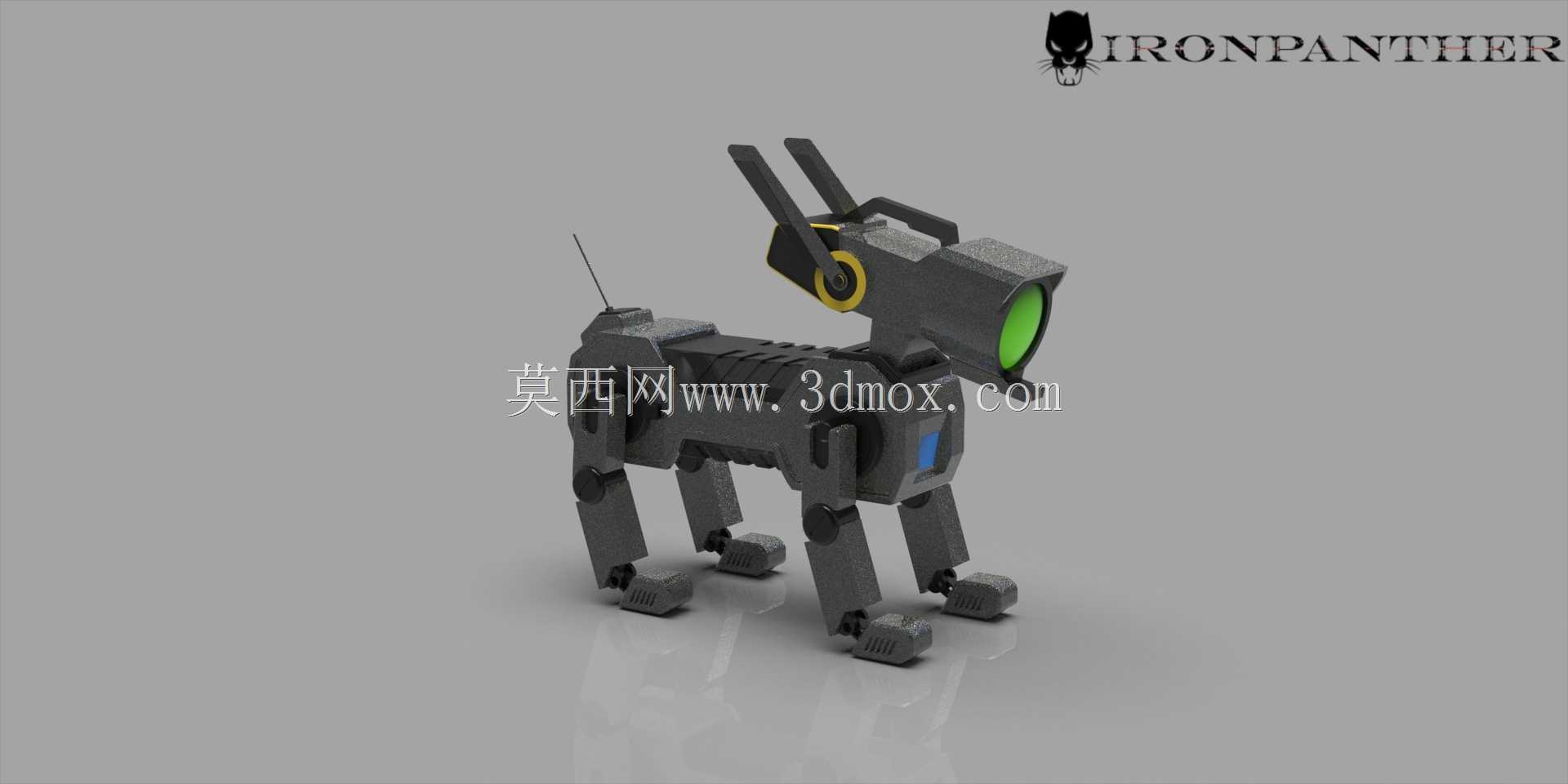

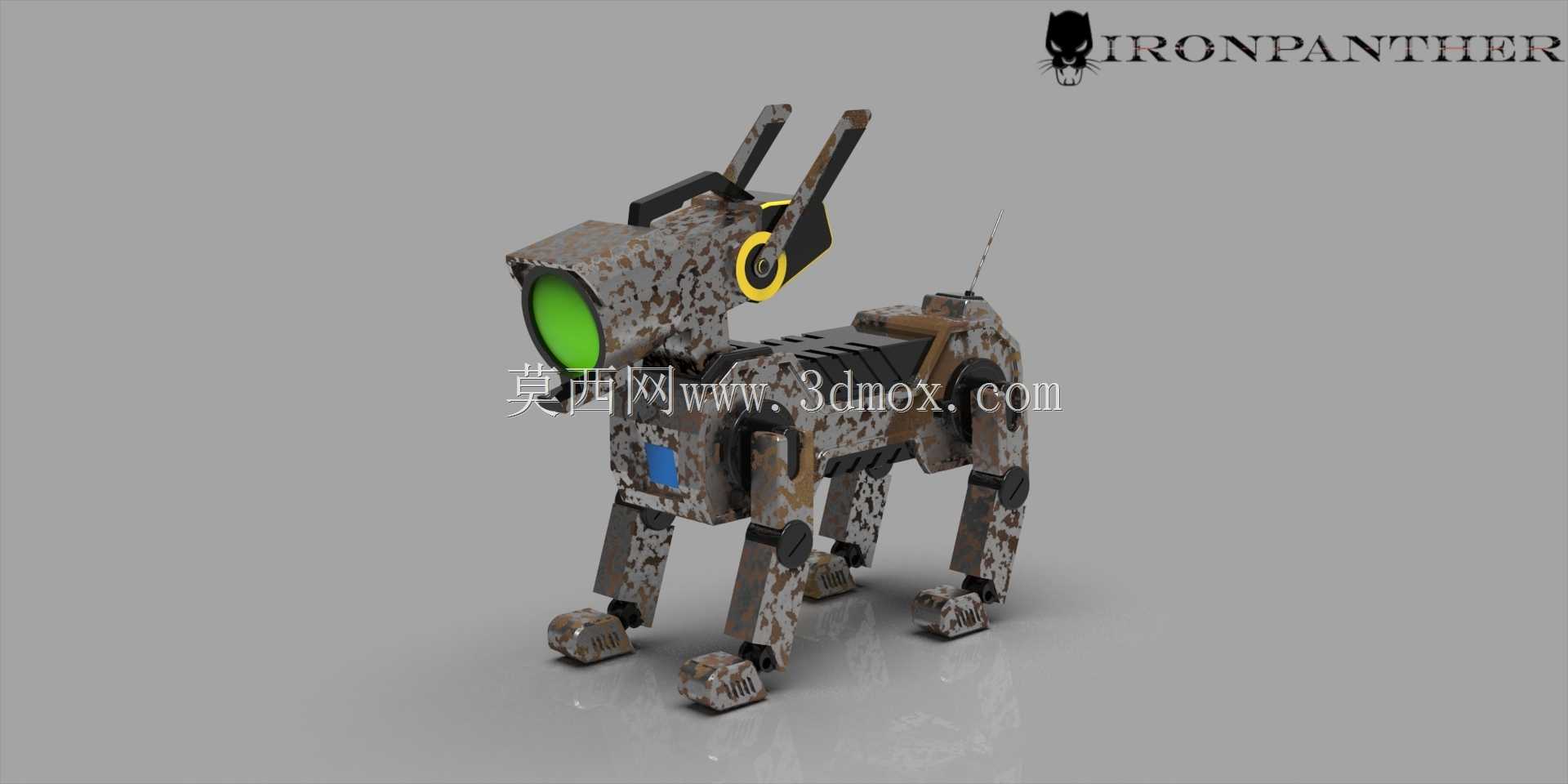

四足巡检智能机器狗仿生结构设计

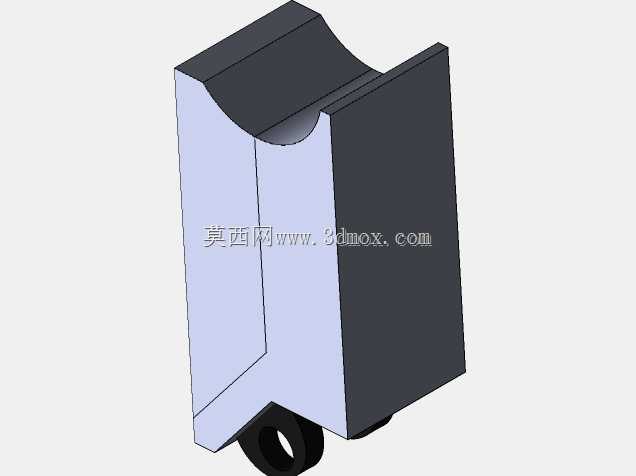

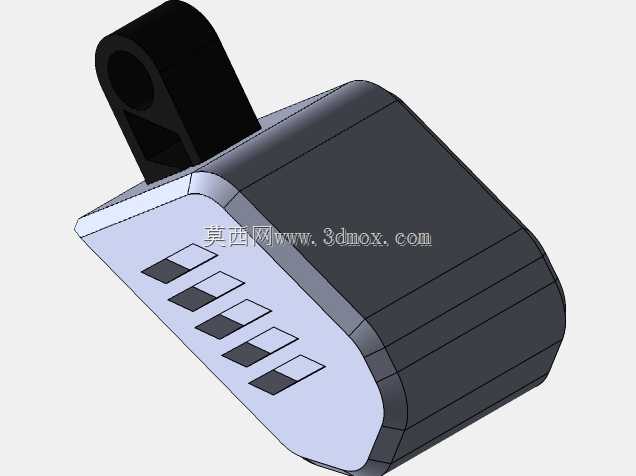

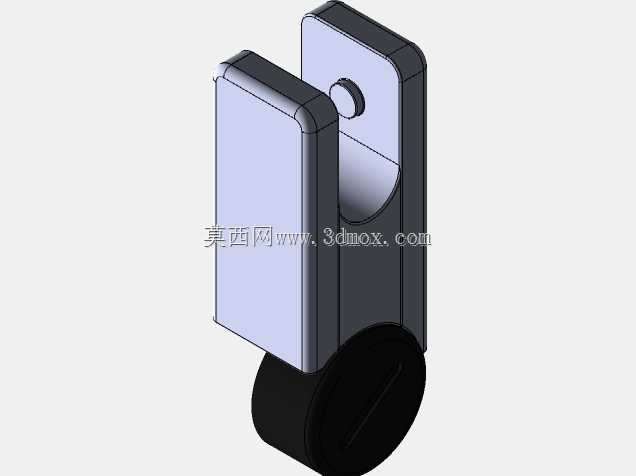

户外巡检场景下的小型移动设备，常要面对地砖缝隙、低矮台阶、办公室线缆堆这类非结构化地形，轮式底盘卡滞、履带式结构转弯半径过大的问题始终存在，这款四足智能狗的结构设计刚好对准这些落地痛点做了针对性取舍。腿部关节的铰接位置没有照搬大型四足机器人的同轴布局，而是把膝关节的旋转轴往足端方向偏移了3毫米，别小看这几毫米的偏移量，足端触地时的缓冲行程能多出12%，爬10度以内的斜坡时不会出现足端打滑后机身侧倾的问题，同时铰接点的轴承选型可以用更小尺寸的薄壁深沟球轴承，整机重量能压到2.5公斤以内，单节锂电池的续航能多撑四十分钟。机身顶部的环境感知模块做了快拆式的卡扣结构，没有用常见的螺丝锁紧方案，卡扣的配合公差控制在0.1毫米，既不会因为行走时的振动出现松脱，现场更换不同的传感器模组时不用带任何工具，十秒内就能完成替换，适配不同场景的巡检需求。足端的脚垫没有用平面结构，而是做了带细密防滑纹的弧面造型，接触硬质地面时的接触面积能随负载自动调整，哪怕踩在直径5毫米的圆形线缆上，也能通过弧面的自适应贴合保持足够摩擦力，不会出现踩线后滑倒的情况。机身内部的走线槽做了分层设计，动力线和信号线完全隔开，避免关节电机运转时的电磁干扰影响前端感知模块的信号传输，走线槽的转角位置全部做了R2的圆角处理，装配时不会刮破线材外皮，长期往复运动也不会出现线材疲劳断裂的隐患。头部的单目感知模组做了15度的仰角预置，不用额外增加俯仰舵机就能覆盖前方1.2米高度内的障碍物检测，省掉一个舵机的重量和成本的同时，也减少了一个可能出现故障的运动部件，对于面向民用场景的小型巡检设备来说，减少运动部件数量就是提升整机可靠性最直接的手段。机身外壳的拼接缝全部做了错位止口设计，不用额外加密封胶条就能达到IP42的防护等级，日常办公场景下的泼溅水、灰尘都不会进入机身内部，后期清理外壳时直接用湿抹布擦拭就行，不用拆机做内部清洁。
