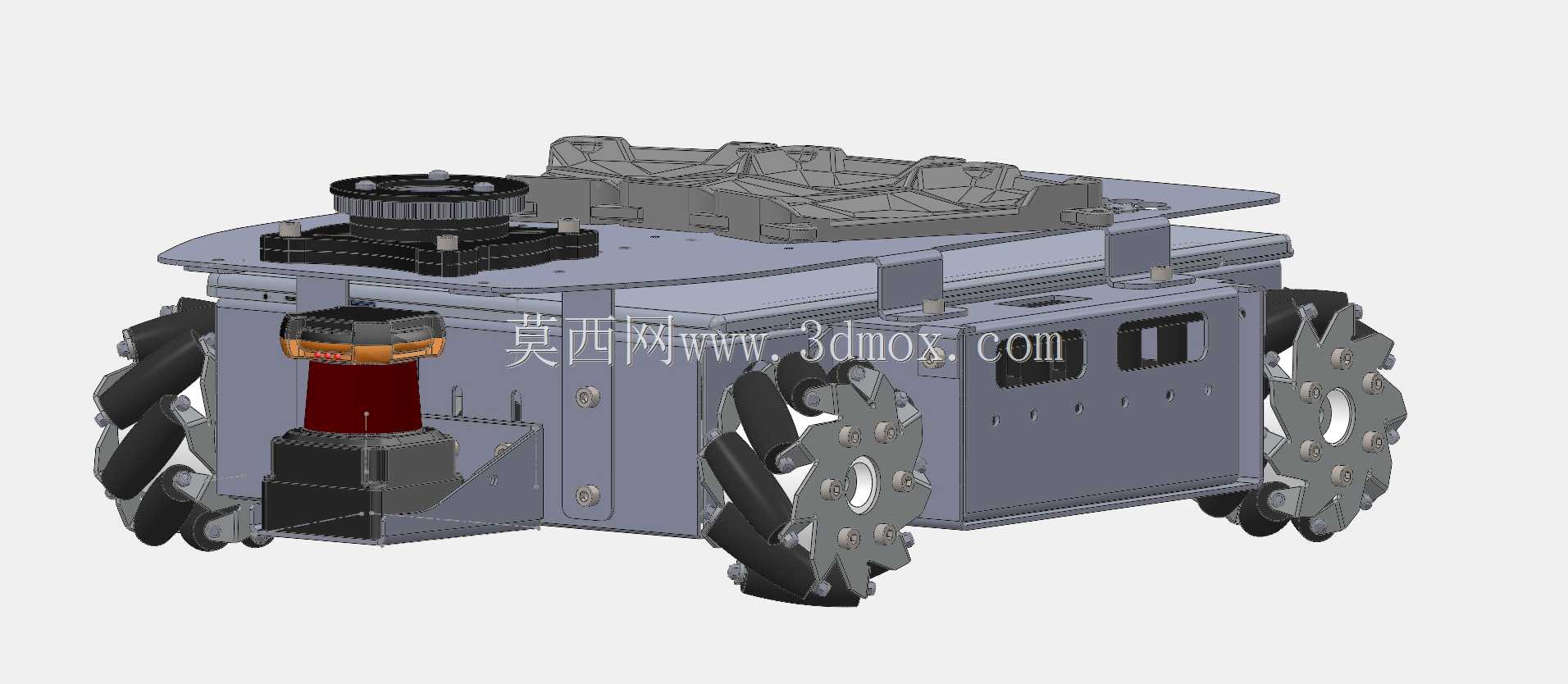

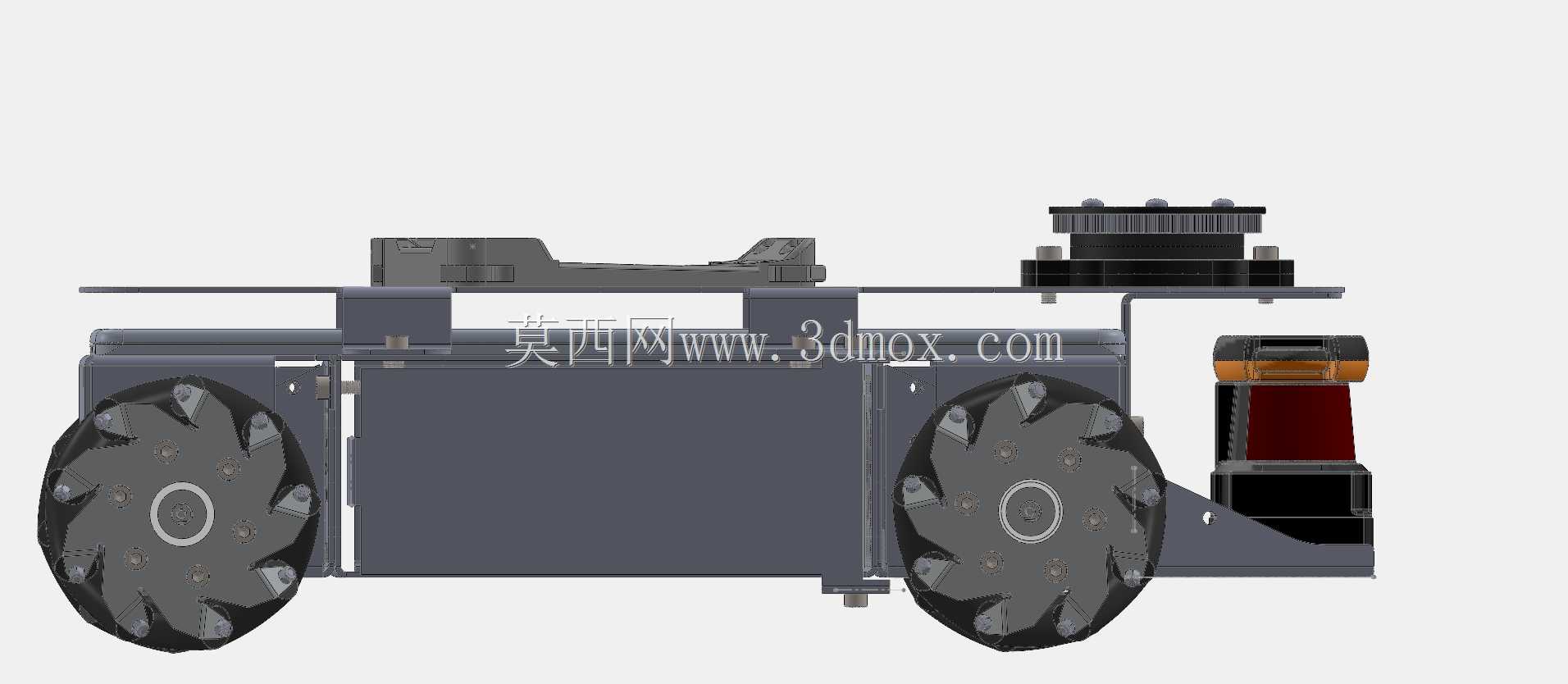

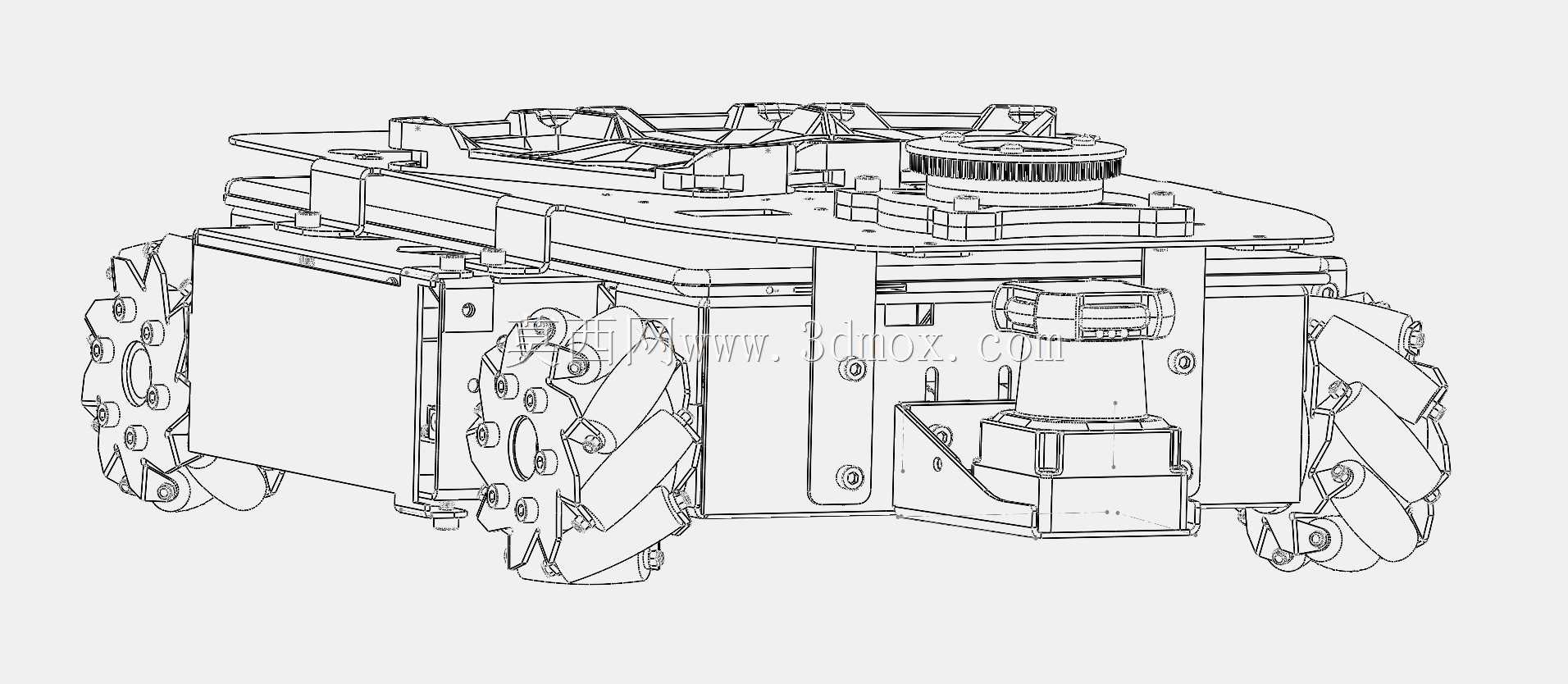

麦克纳姆轮竞赛作业移动机械臂平台

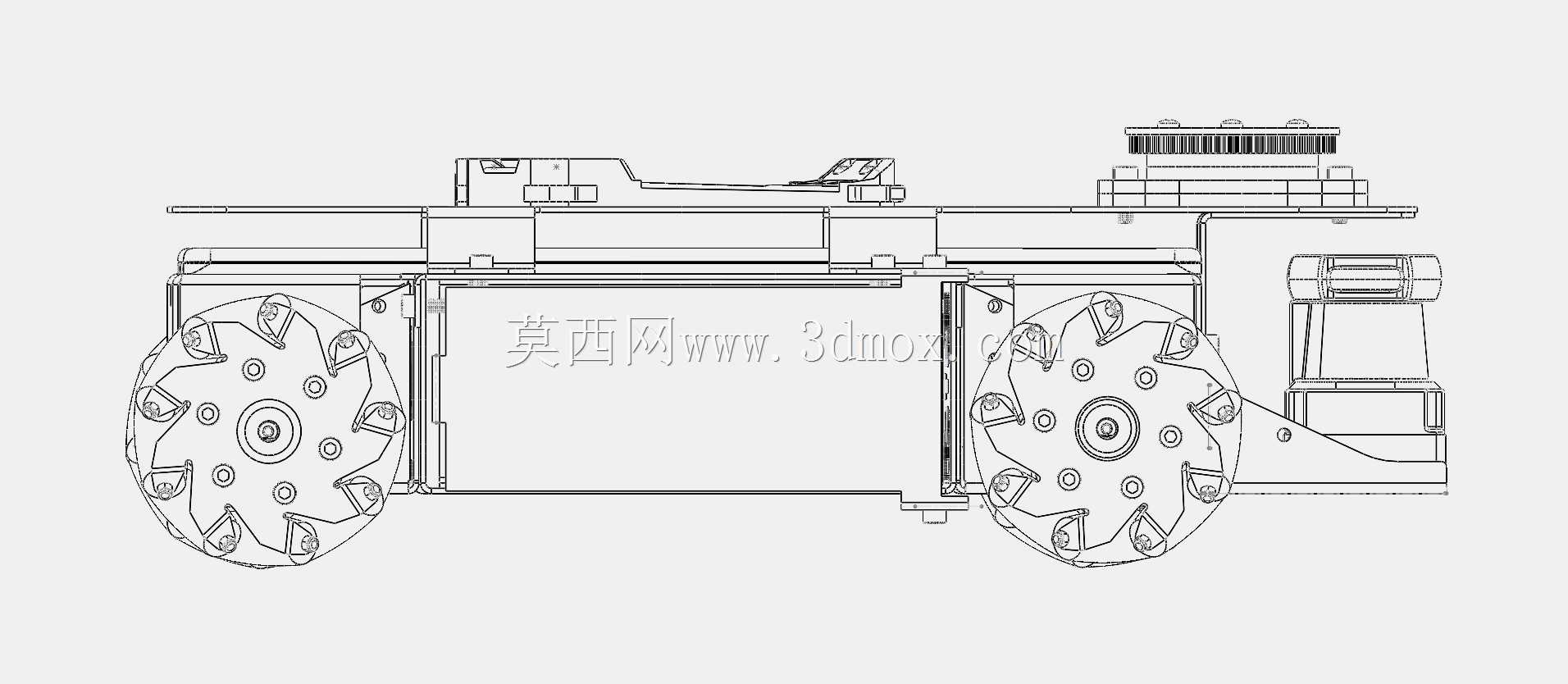

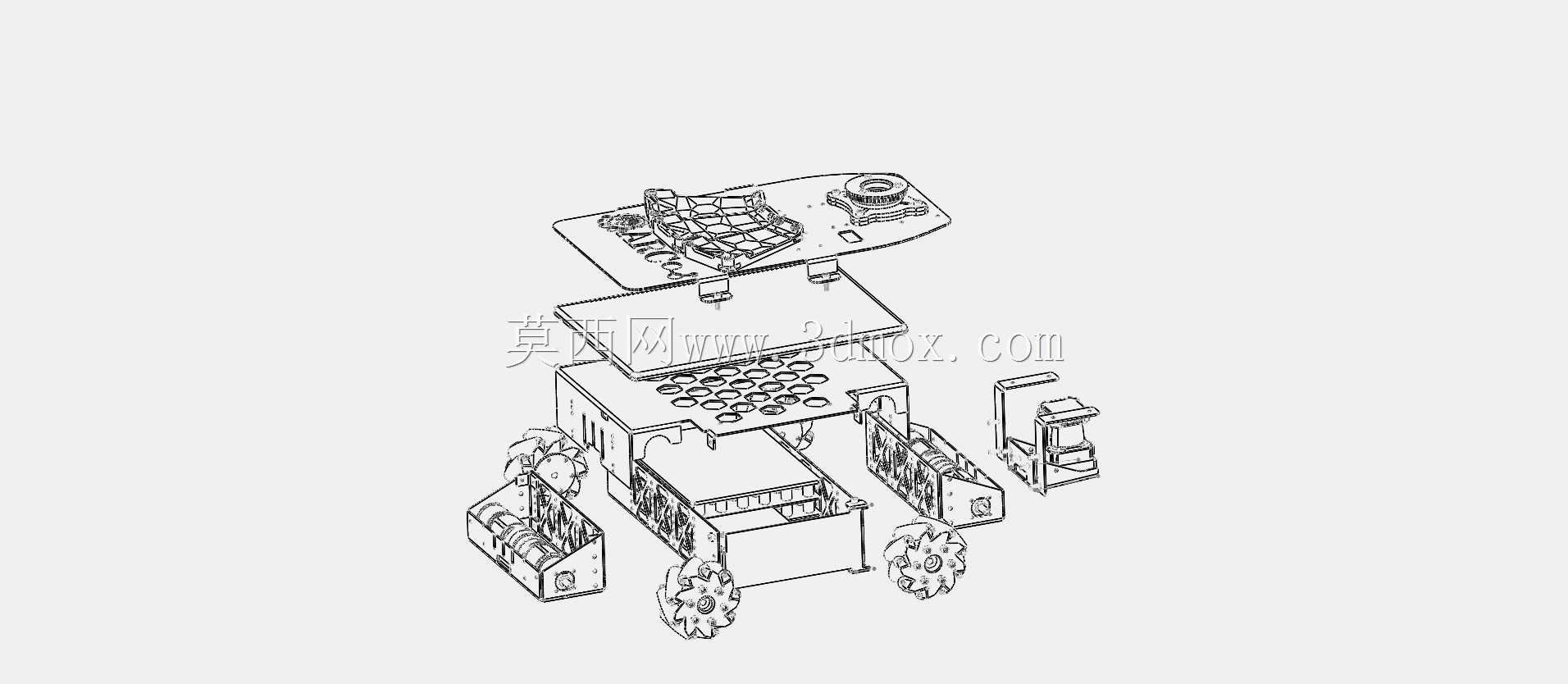

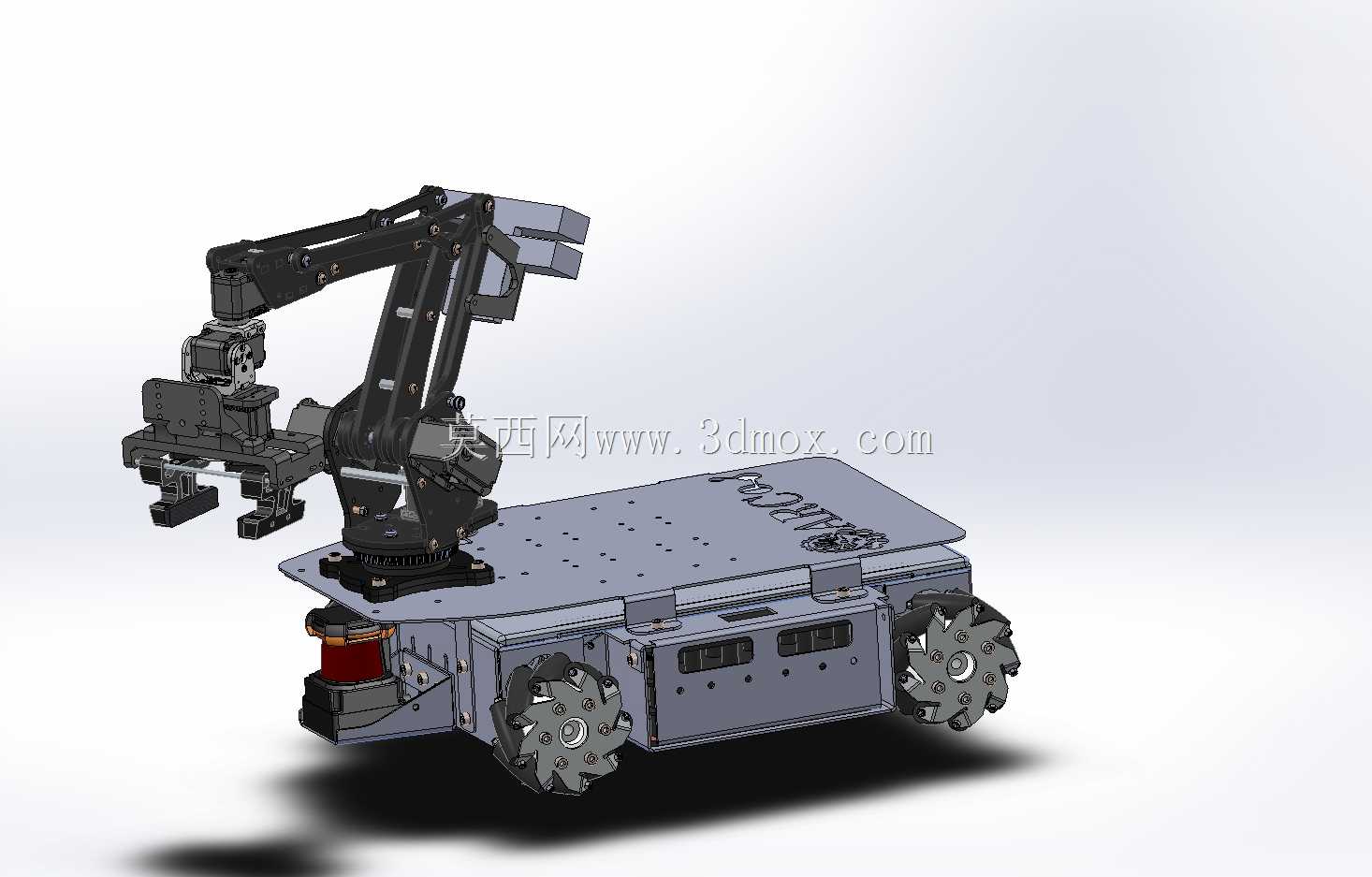

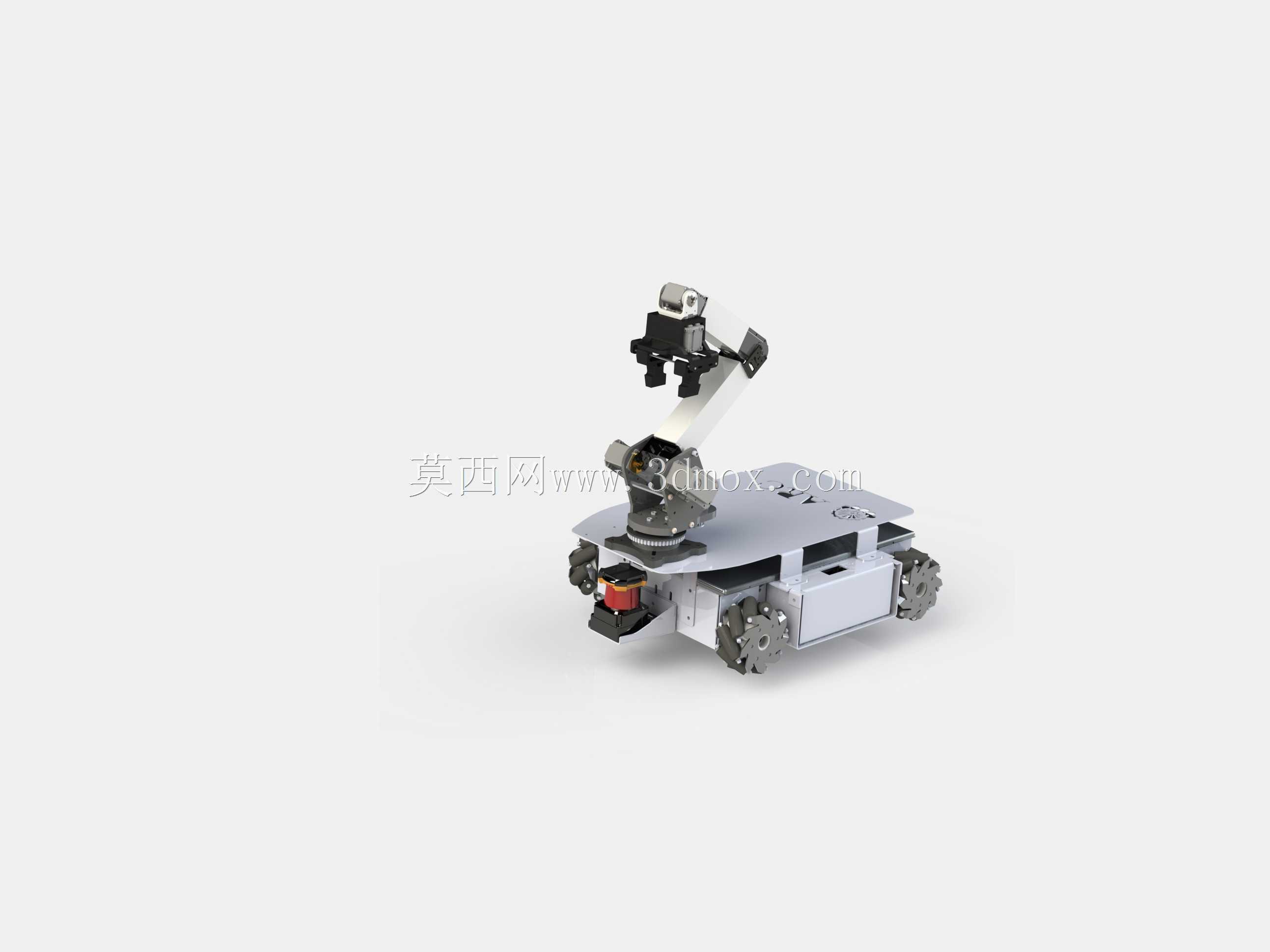

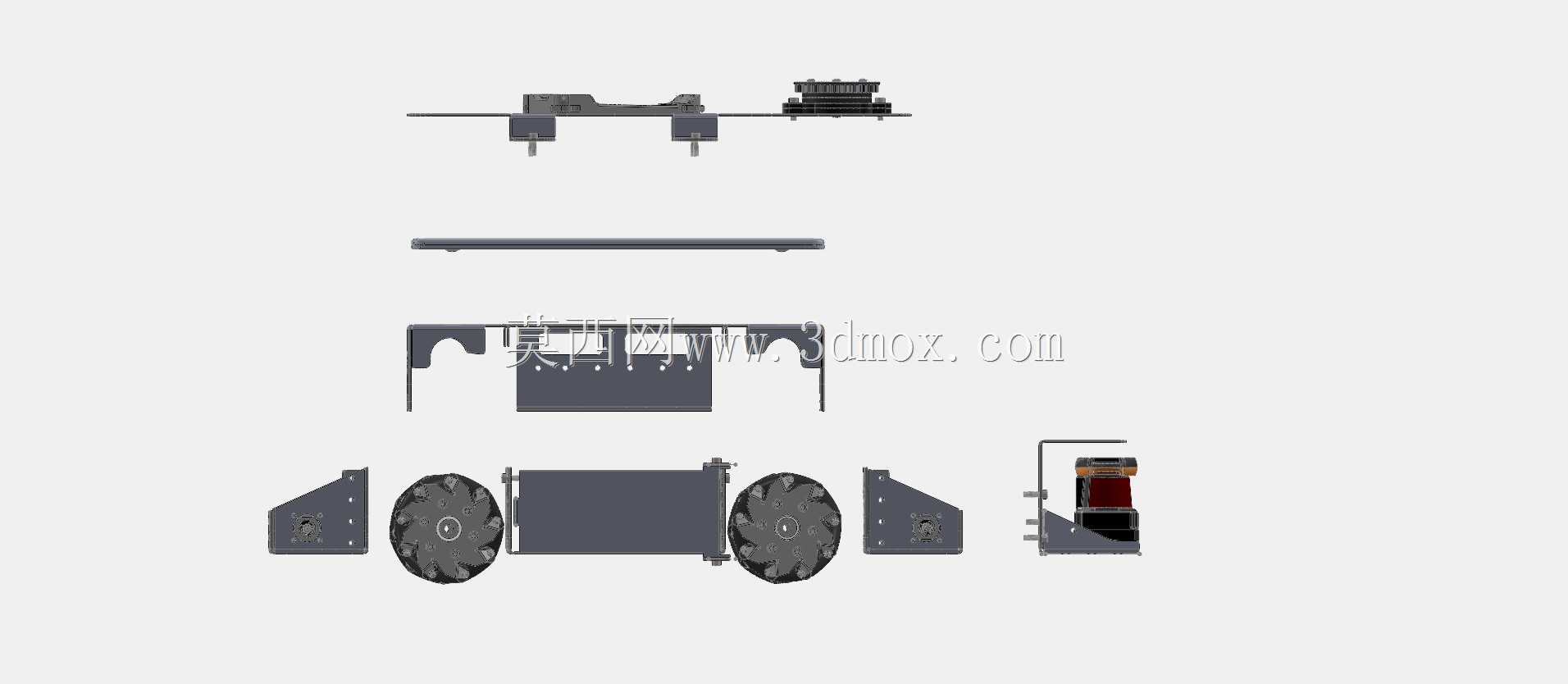

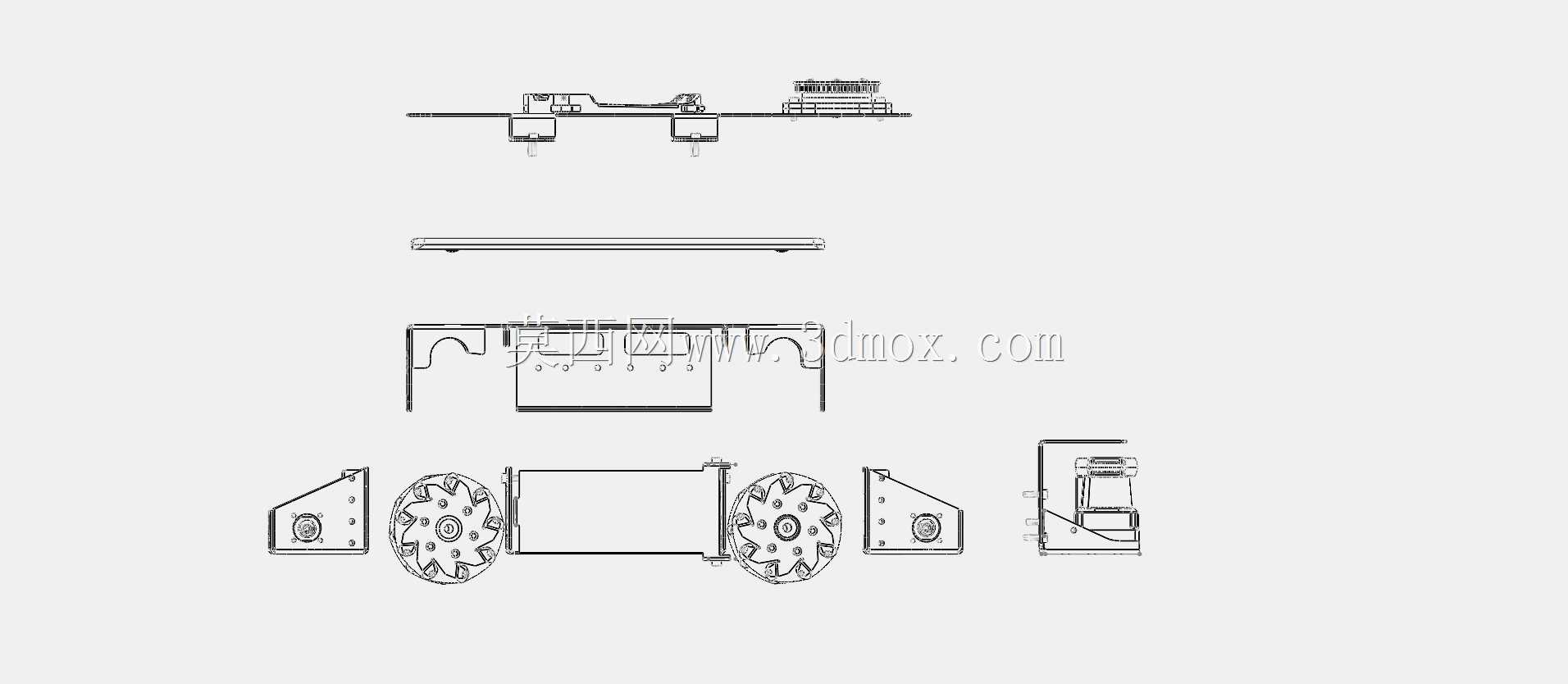

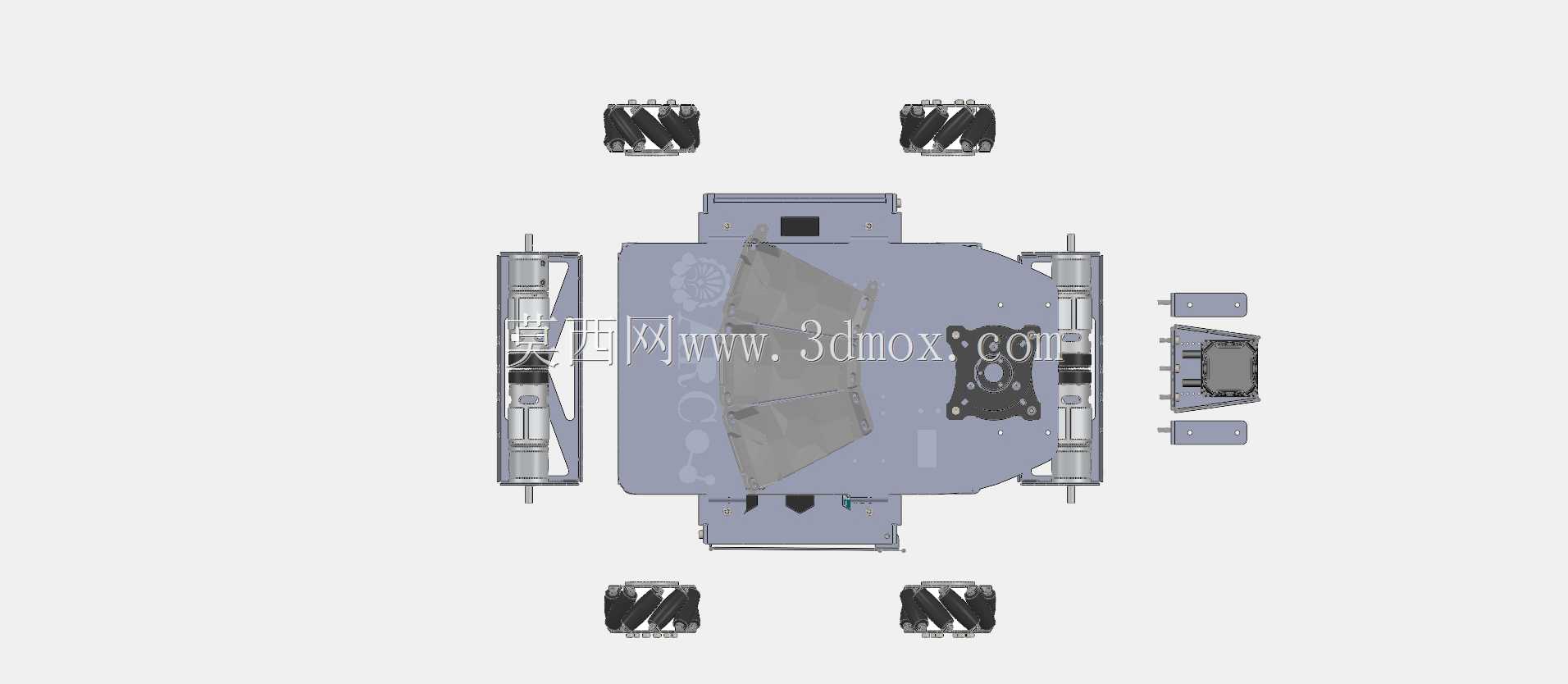

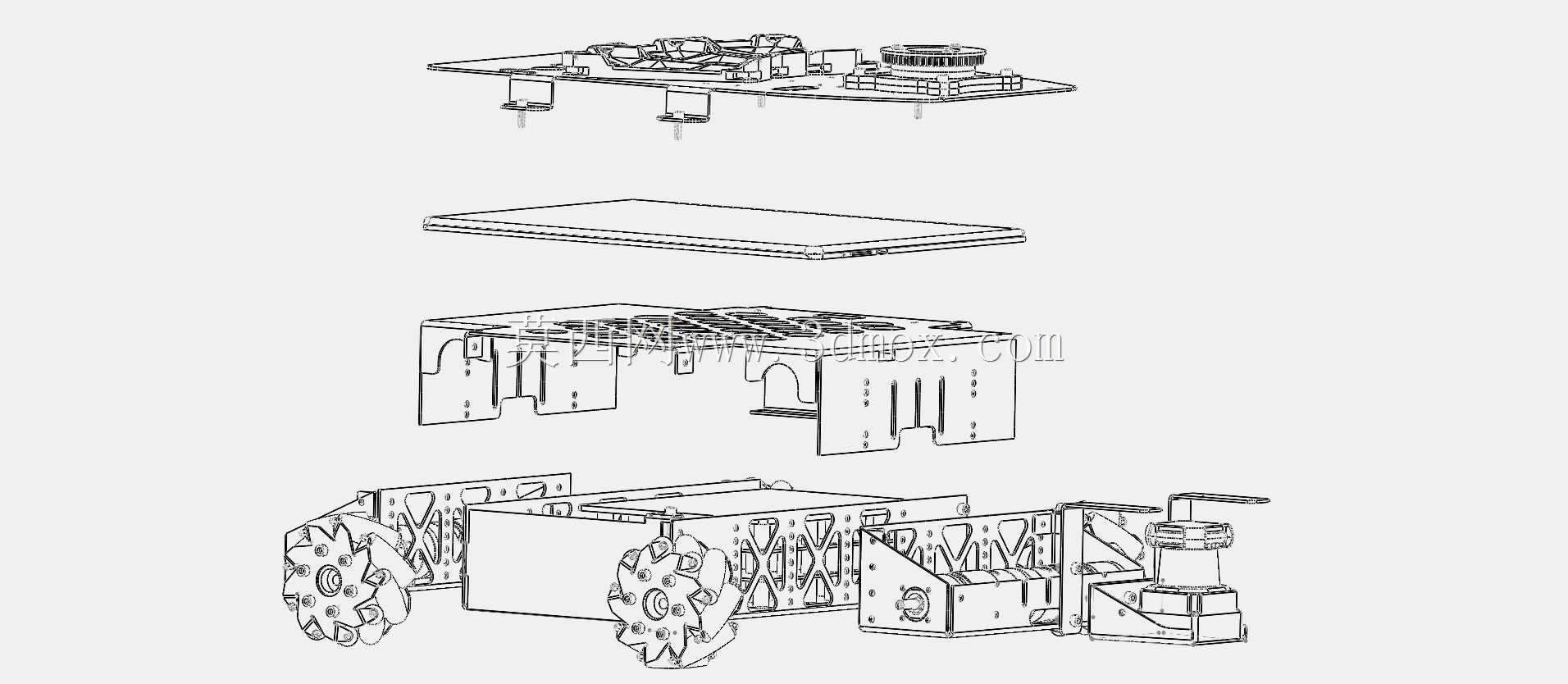

轮式移动作业平台在竞赛实训场景里，最容易暴露的问题是全向移动时的轮组侧隙累积、机械臂作业时的底盘倾覆隐患，这套带麦克纳姆轮的移动作业平台在结构设计阶段就针对性做了多轮适配调整。辊子与轮毂的配合面没有采用常规的过盈压装方案，而是在辊子两端预留了0.02mm的轴向窜动间隙，搭配聚四氟乙烯垫片抵消场地不平整带来的径向冲击，避免竞赛过程中急转急停时辊子卡滞，同时也降低了铝制轮毂的加工精度要求，普通三轴铣床就能完成辊子安装槽的铣削，不需要定制专用成型刀具。底盘承载板采用了6mm厚的6061铝板整体铣削成型，没有采用常见的铝型材拼接方案，板面的安装孔位全部按机械臂底座、电控模块、电池仓的实际安装尺寸做了沉头处理，机械臂底座的安装孔特意做了±0.1mm的位置公差放宽，既保证回转支撑的同轴度要求，也给装配时的微调留出余量，不会因为孔位偏差导致底座安装应力集中，长时间作业后出现板面变形。机械臂的关节连接块没有做多余的曲面减重，而是采用直角加强筋的结构，在保证整体重量控制在竞赛要求阈值内的前提下，大臂伸展到最大行程时末端夹爪的抖动量控制在0.3mm以内，夹爪的开合行程特意匹配竞赛常用的工件尺寸，不需要额外更换夹爪就能完成不同规格物料的搬运作业。底盘四周的防撞条安装槽直接在铝板边缘铣出，不需要额外粘贴固定，碰撞时不会出现防撞条脱落的情况，电控模块的安装位特意抬高了15mm，避免场地意外洒水导致的电路短路，电池仓采用快拆结构，更换电池的时间控制在10秒以内，完全适配竞赛环节的快速维护需求。轮组的安装支座与底盘采用定位销加螺栓的双重固定方式，拆卸维护时不需要重新校准轮组的平行度，四个麦克纳姆轮的安装高度差控制在0.05mm以内，全向移动时不会出现轮组悬空打滑的情况，机械臂的走线全部从底盘内部的穿线孔引出，没有外露的线缆，移动过程中不会出现线缆勾挂场地障碍物的问题。
