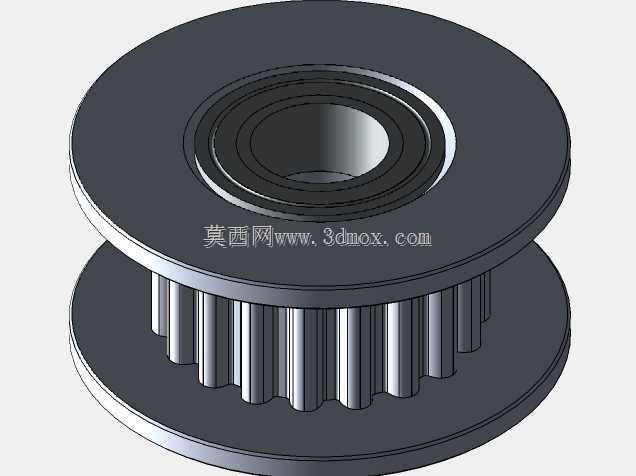

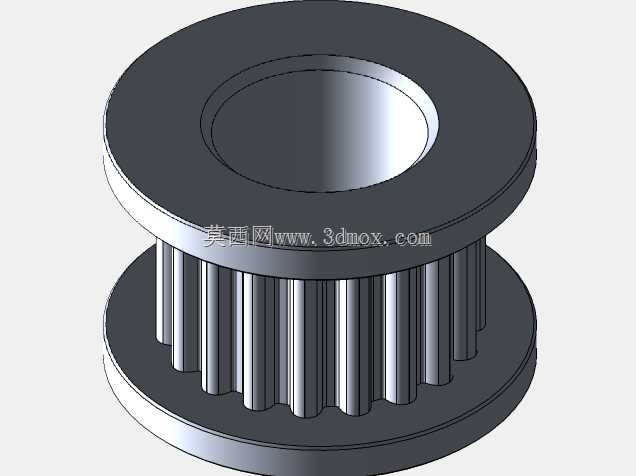

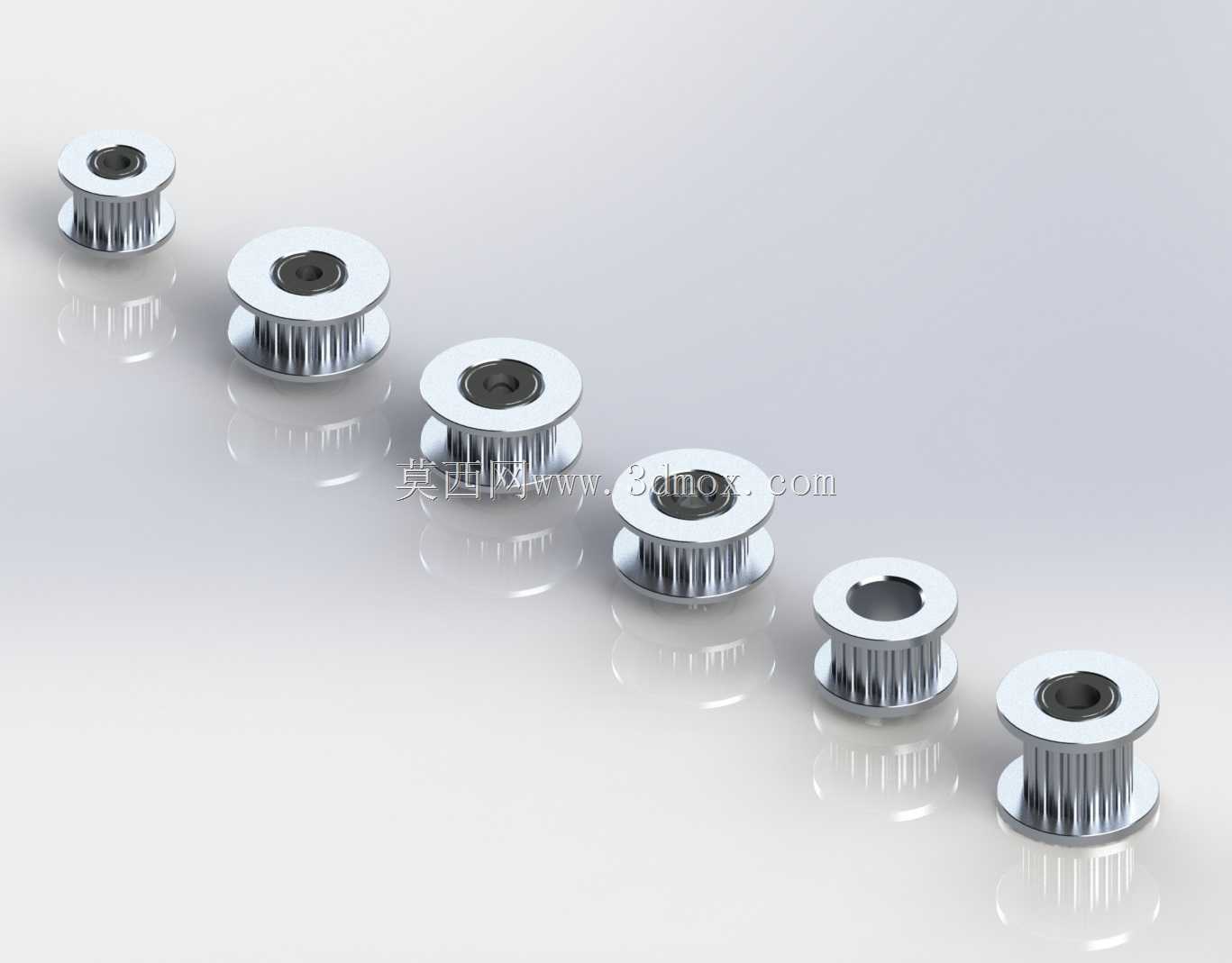

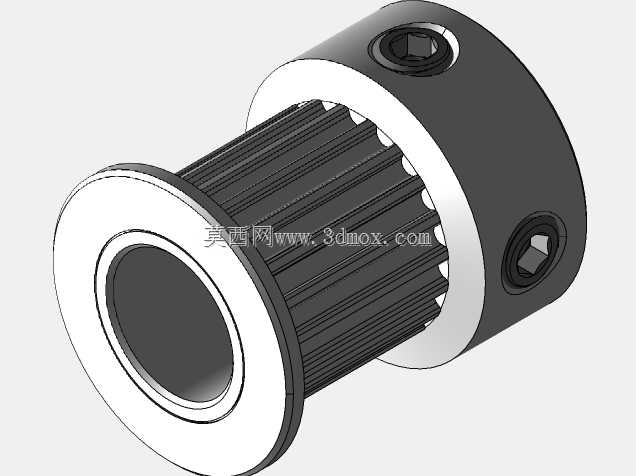

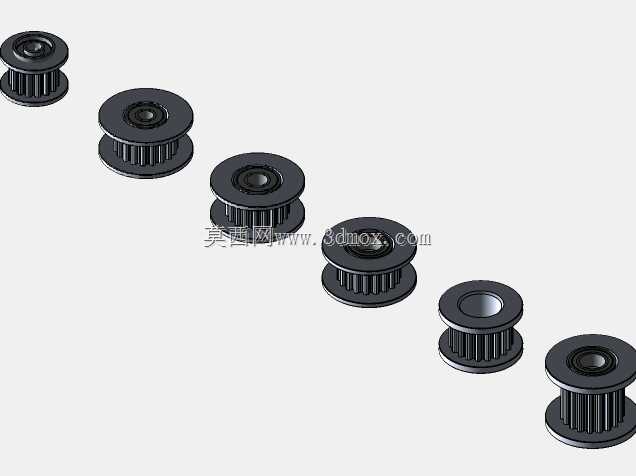

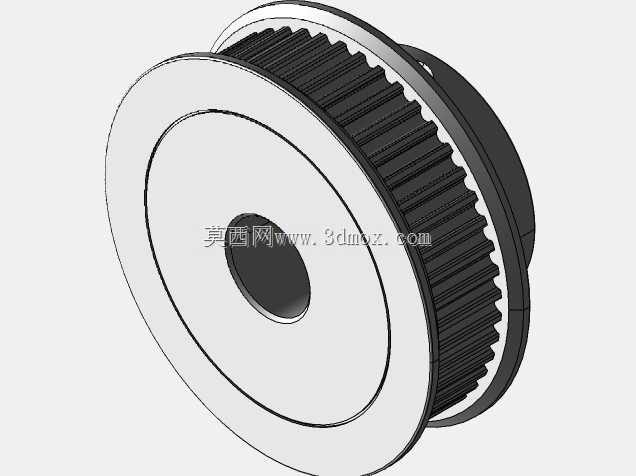

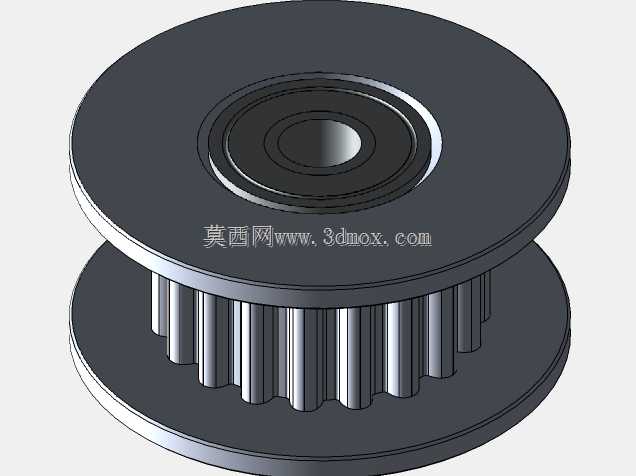

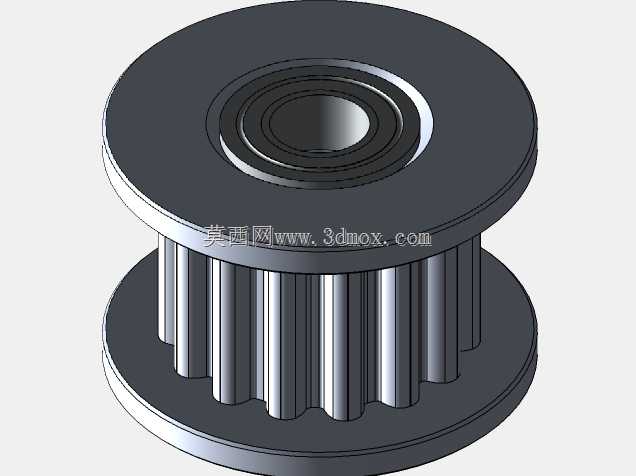

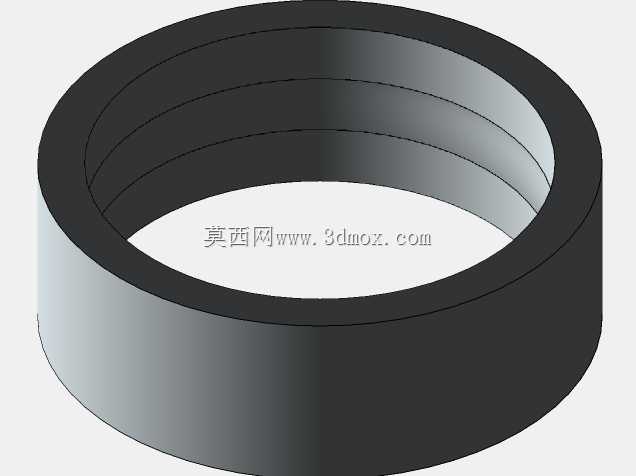

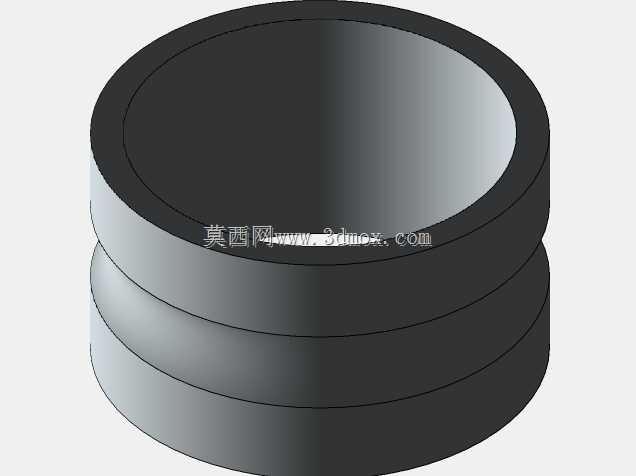

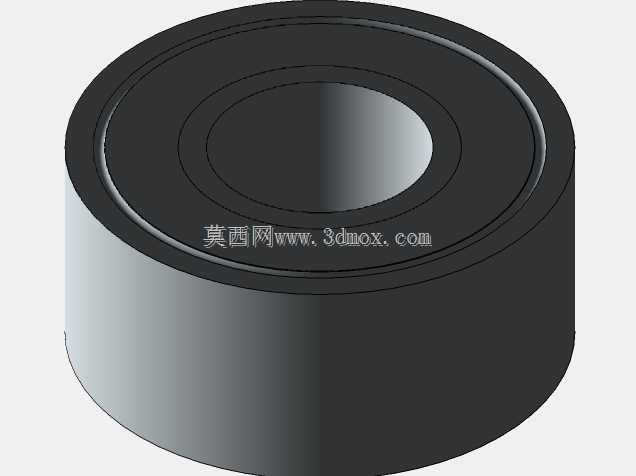

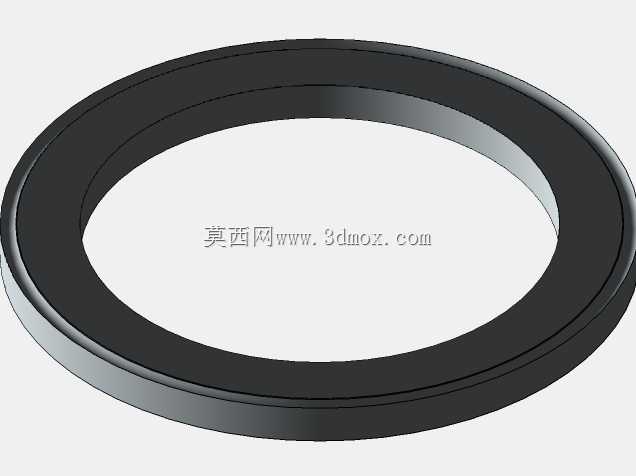

多规格GT2同步带传动带轮结构

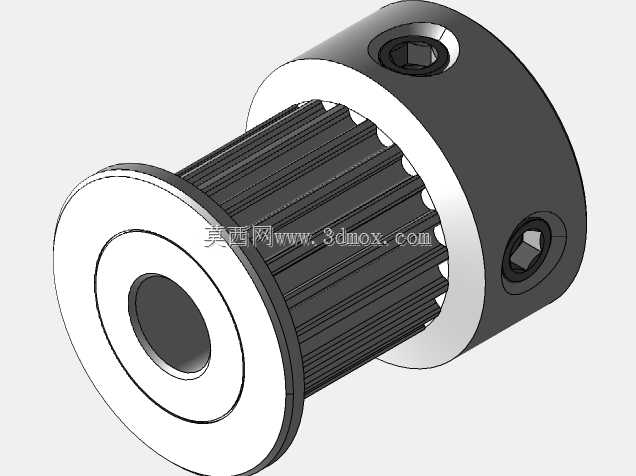

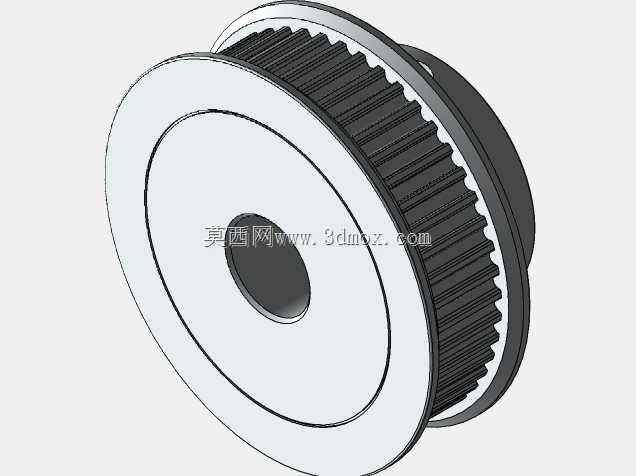

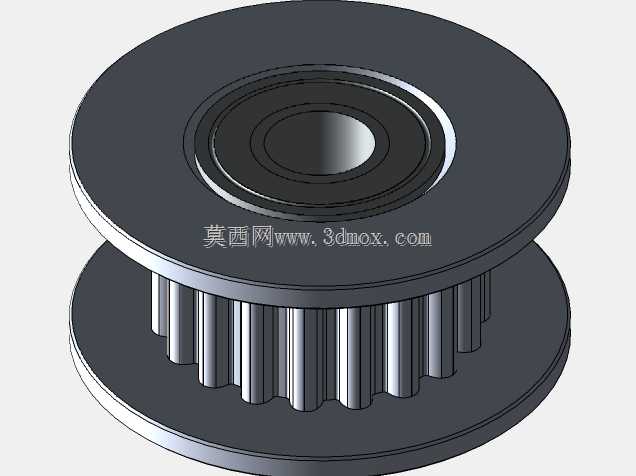

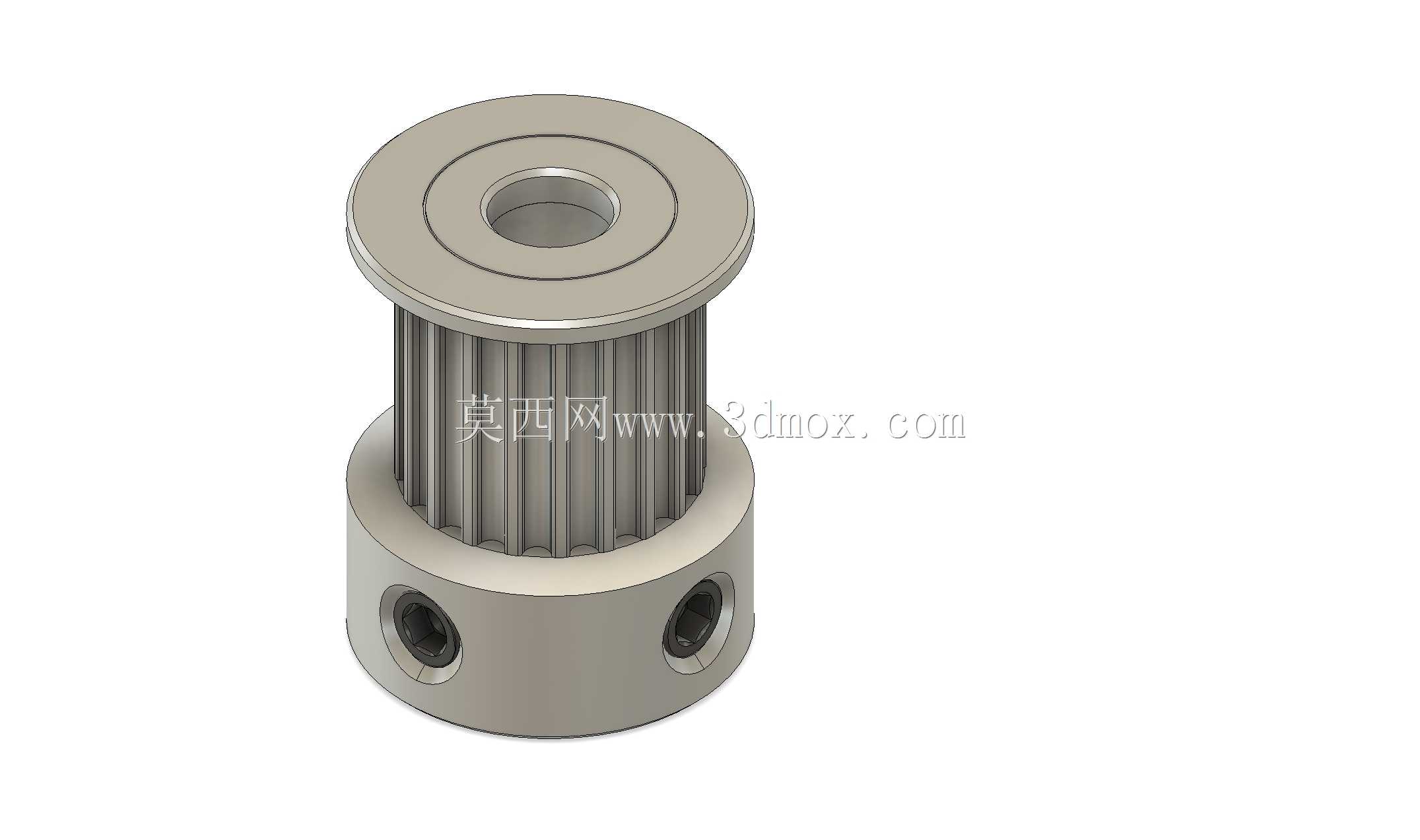

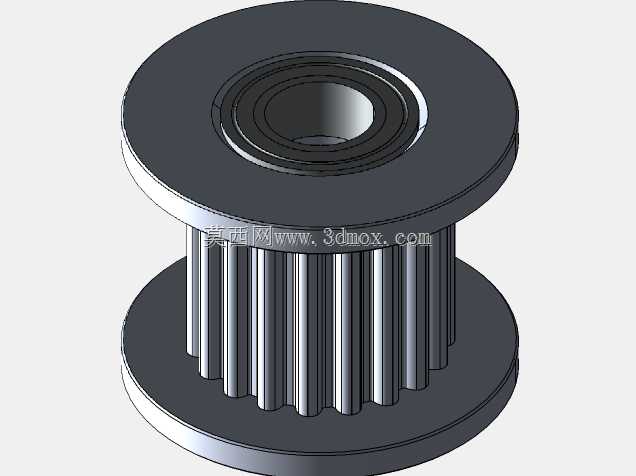

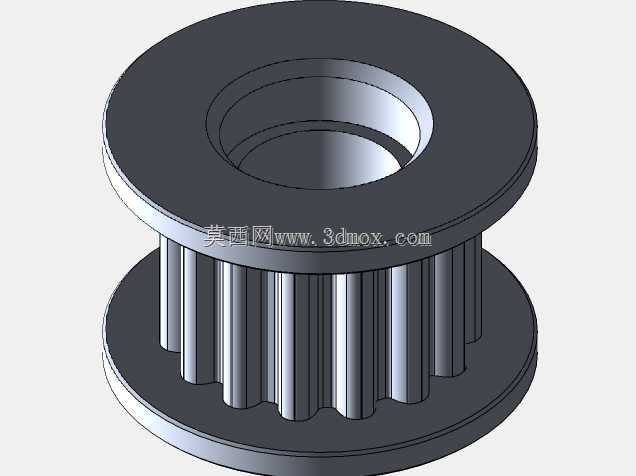

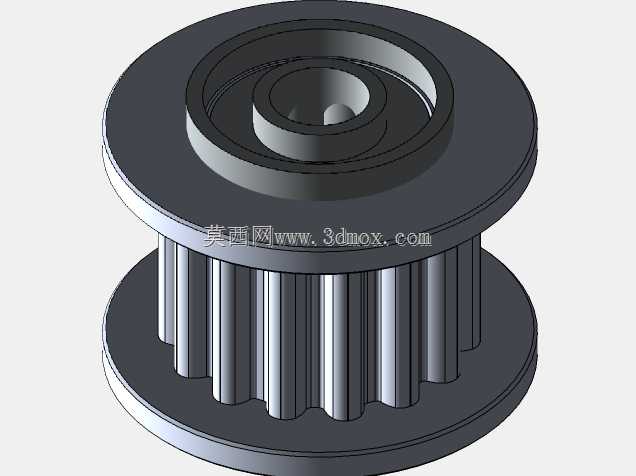

小规格同步带轮的加工一直存在薄壁件装夹变形的痛点，GT2系列带轮因为齿距仅2mm，齿形精度要求高，常规三爪卡盘装夹毛坯时，夹紧力稍大就会导致轮坯圆度超差，后续滚齿完成后卸夹，齿圈径向跳动直接超出传动允许的公差范围，运行时皮带抖动、跳齿的问题很难规避。这组不同齿数的GT2带轮在结构设计上做了针对性的适配，轮毂部分做了不等厚的过渡设计，靠近装夹定位面的位置壁厚增加0.8mm，既给卡盘装夹留出了足够的受力区域，又不会因为整体加厚增加不必要的转动惯量。带轮的挡边和轮体的配合位置没有采用常见的过盈压装结构，而是在轮体两端加工出0.3mm的定位止口，挡边冲压成型后直接卡入止口点焊固定，避免压装过程中挡边倾斜导致皮带运行时跑偏蹭边。内孔的键槽加工位置特意和齿形的齿根位置对齐，不是随意排布角度，这样在传递扭矩的时候，键槽的受力点刚好对应轮体强度最高的位置，不会因为键槽开槽削弱齿根的结构强度，长期交变载荷下也不容易出现齿根开裂的问题。齿面的粗糙度要求控制在Ra1.6以内，没有做过高的镜面处理，既可以减少和同步带啮合时的摩擦磨损，又能避免齿面过于光滑导致皮带和带轮之间摩擦力不足出现打滑。不同齿数的带轮中心孔规格统一，适配常用的电机轴径，用户选型时不需要额外加工转接轴，直接就能替换安装。带轮的齿形做了微小的修形处理，齿顶位置有0.05mm的倒角，啮合时不会刮伤同步带的齿面，能大幅延长皮带的使用寿命。轮体的减重槽位置避开了应力集中的区域，槽边都做了圆角过渡，高速转动时不会因为应力集中出现轮体开裂的情况。
