四孔位RCA立体声音频接插件结构设计

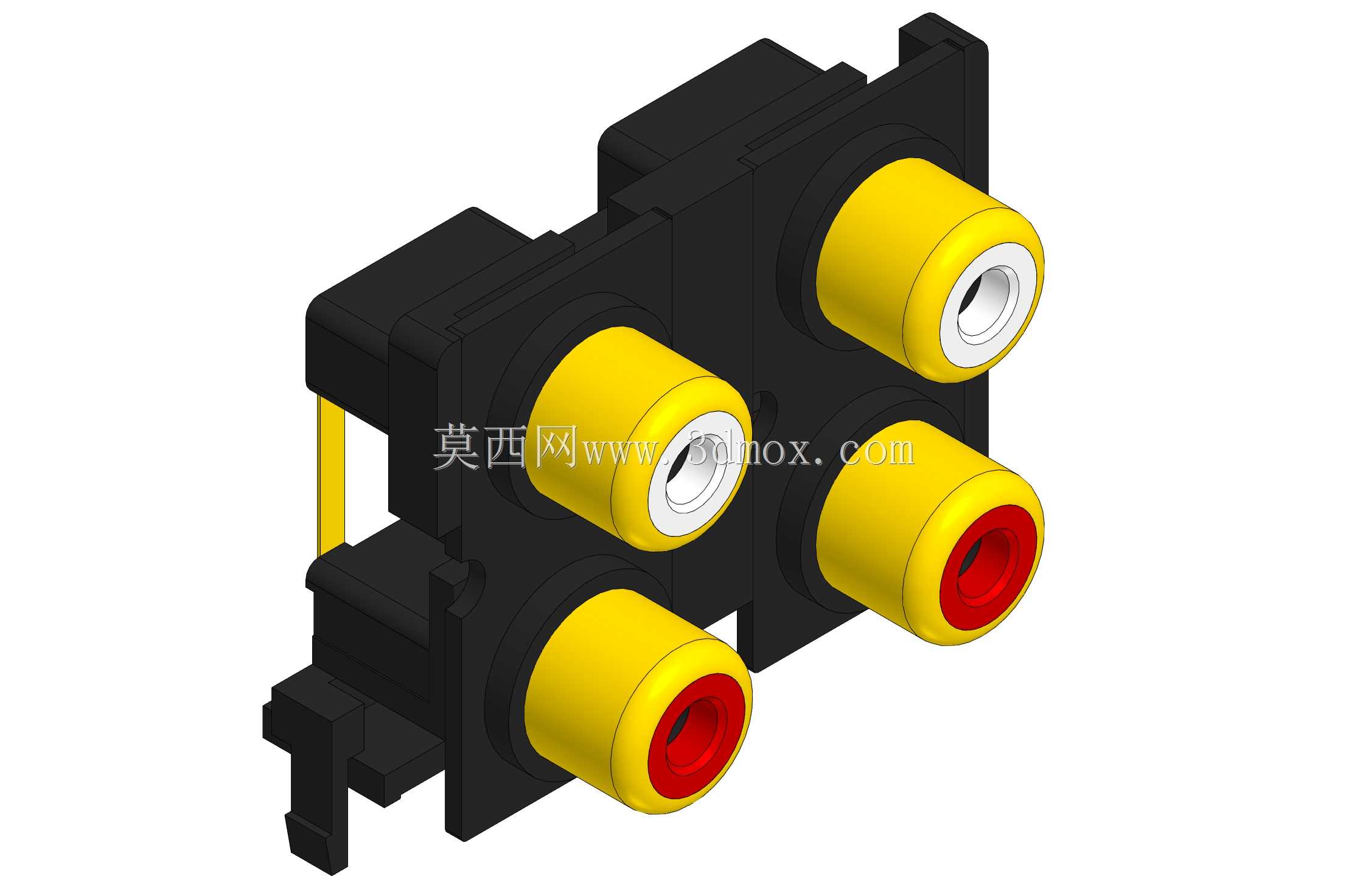

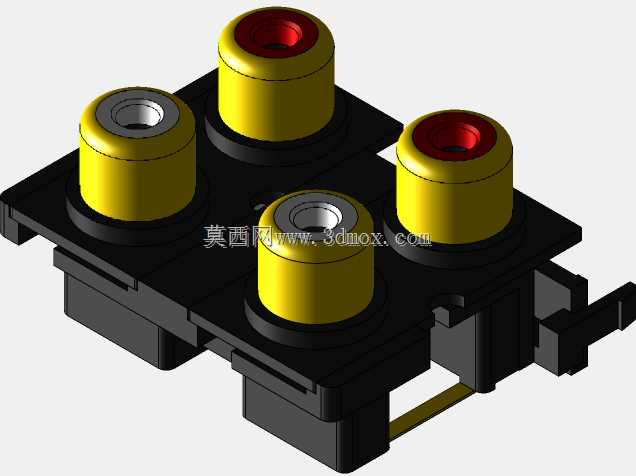

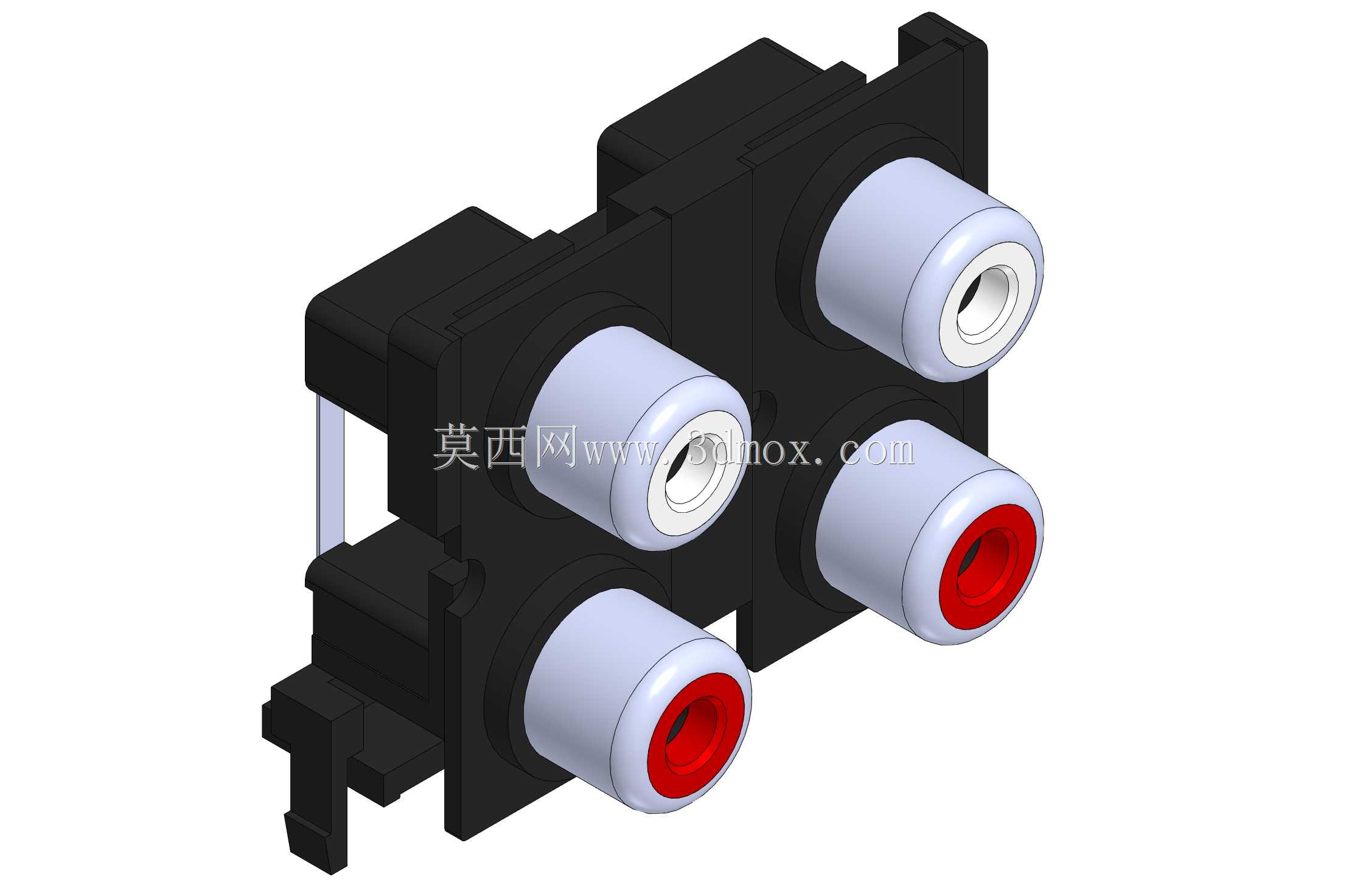

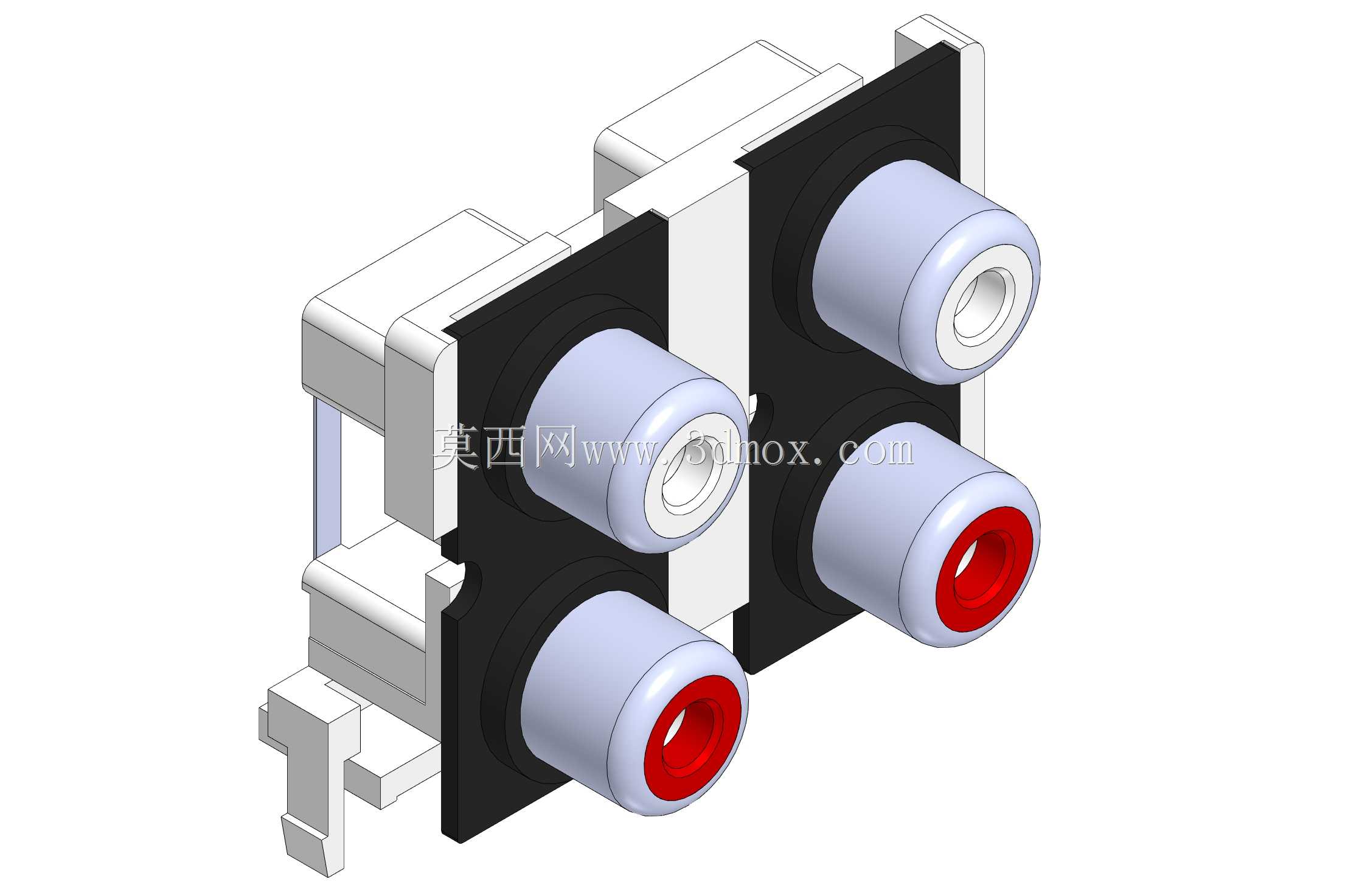

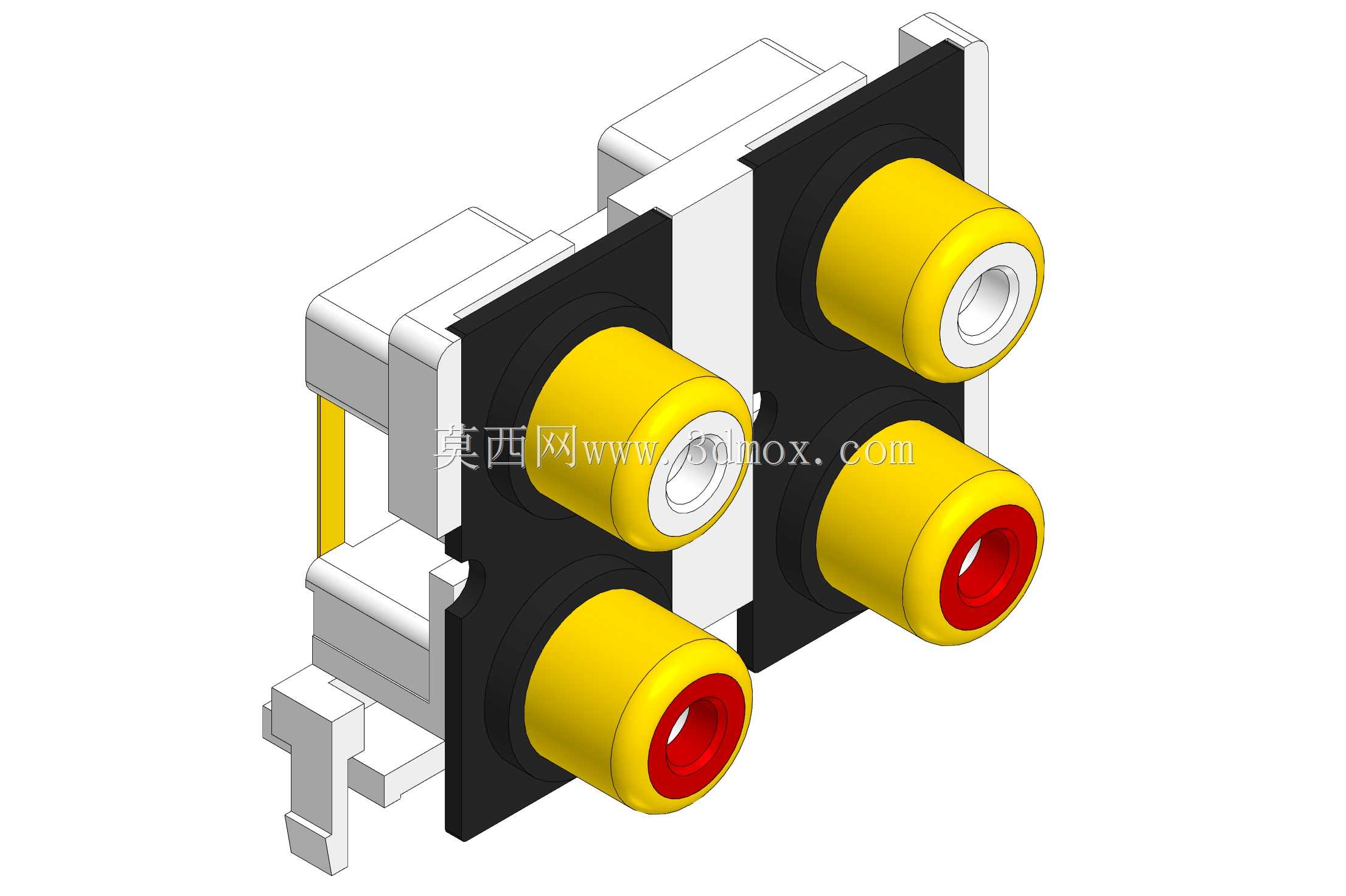

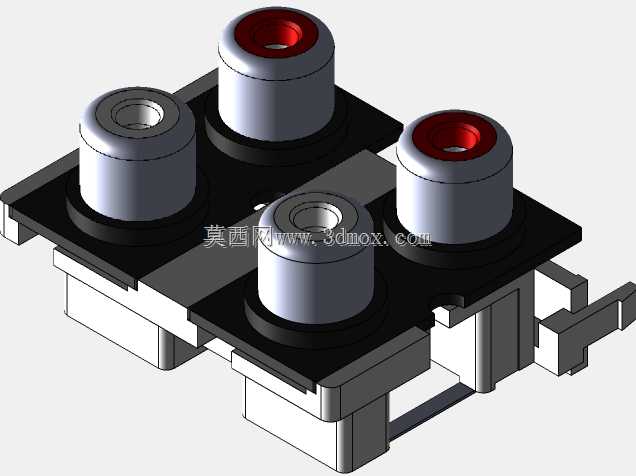

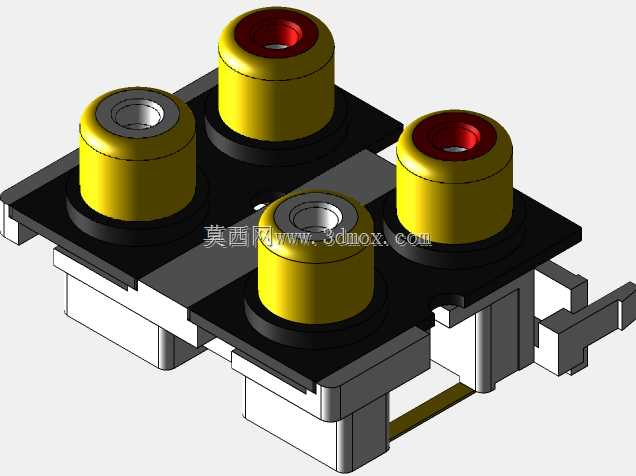

板载音频接插件的波峰焊工序里，插针歪斜、塑壳受热形变是常年卡良率的核心问题，这款四孔RCA接口的结构设计，刚好把这些加工端的隐患提前在三维结构阶段做了规避。黑色绝缘基座的插针安装孔位做了0.02mm的单边过盈余量，插针压入后不会出现松脱晃动，基座背部的定位柱直径比PCB安装孔小0.1mm，既能在插件时快速对位，又能抵消PCB钻孔的位置公差，不会出现插针强行顶偏焊盘的情况。四个RCA插孔的同轴度公差控制在0.015mm以内，公头插入时不会出现单边卡滞，接触弹片的弯折角度做了127度的预压设计，公头插入后接触压力稳定在1.2N，既不会因为插拔力过大导致用户使用费力，也不会因为接触压力不足出现音频信号断续的问题。基座侧边的白色固定卡扣做了倒钩结构，卡入PCB后能提供足够的轴向锁紧力，过波峰焊时不会因为助焊剂的浮力让基座浮高，焊盘上的锡量也能均匀爬升，不会出现虚焊、连锡的缺陷。插孔外圈的浅紫色绝缘护套做了防呆倒角，相邻两个红色标识的右声道插孔和白色标识的左声道插孔间距留足了3.2mm的安全距离，焊盘走线时不会出现信号串扰，护套和基座的配合面做了0.03mm的间隙，注塑成型时不会因为塑封料的收缩导致配合面开裂。插针的尾部做了0.5mm的压扁处理，和PCB焊盘的接触面积比圆形插针大了40%，焊接后的抗弯折强度提升明显，就算后期生产测试时反复插拔线材，也不会出现插针从基座脱出的情况。基座底部的避空槽刚好对应PCB上的丝印层位置，不会刮花板上的标识字符，整体结构没有多余的倒扣和薄壁厚边，注塑成型时模具抽芯顺畅，不会出现飞边、缺料的瑕疵，批量生产时的良率能稳定在99.2%以上。
