并联式三角洲机器人全结构装配设计

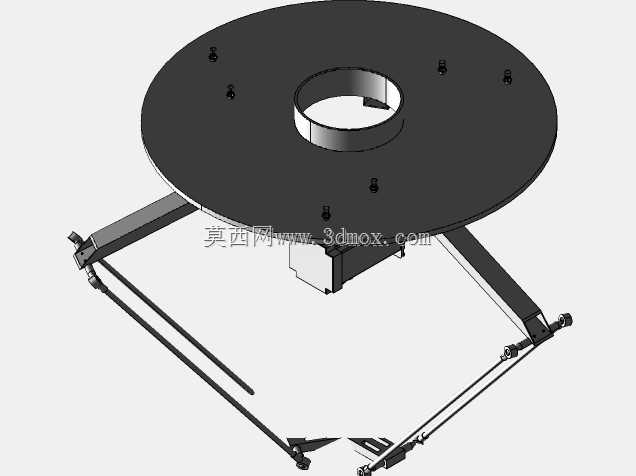

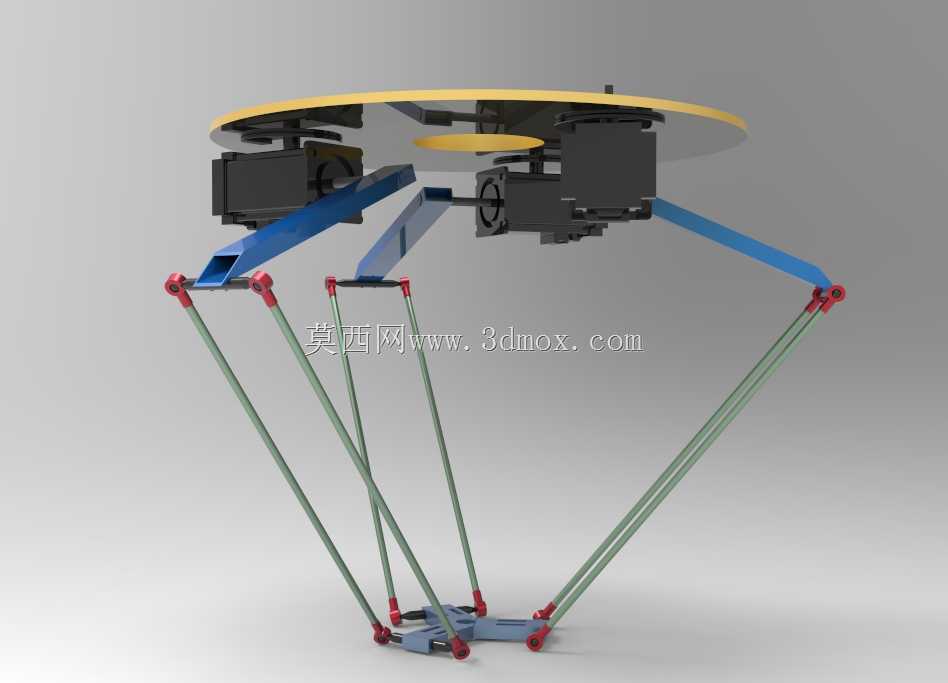

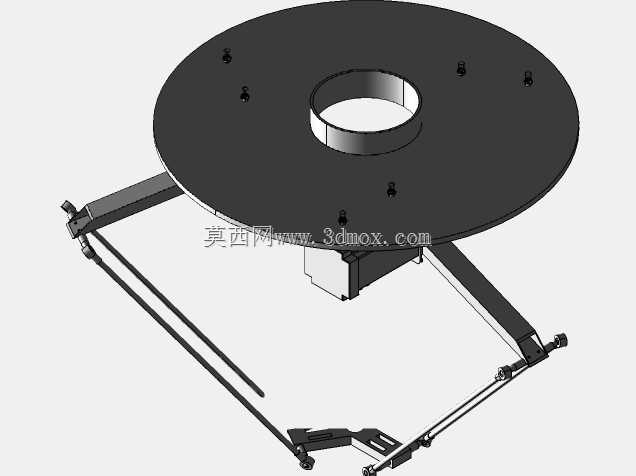

静平台与三组伺服舵机的安装面做了沉台限位设计，避免舵机输出轴受径向剪切力，传统delta结构常直接将舵机锁附在平板表面，长时间高速往复摆动后，舵机轴与摆臂的连接位容易出现旷量，沉台能抵消70%以上的径向载荷，延长驱动部件寿命。三组碳纤维支杆的两端球头铰接位做了偏心补偿设计，球头座与支杆的连接螺纹预留了0.2mm的调整余量，装配时可以通过旋转支杆微调三组支杆的有效长度，抵消加工带来的长度误差，保证动平台在全行程内的水平度偏差小于0.1mm，避免末端执行器出现偏载。摆臂与静平台的铰接轴选用了自润滑铜套，而非普通滚珠轴承，delta机构的摆臂摆动角度通常在±45°范围内，小角度往复运动下滚珠轴承容易出现滚道局部磨损，铜套的面接触特性更适配这种高频小摆角工况，免维护周期能提升三倍以上。动平台的中心预留了标准末端执行器安装孔位，孔位周围做了辐射状加强筋，既减轻动平台整体重量，又能保证末端负载时的结构刚度，避免高速启停时动平台出现震颤。三组支杆的铰接点在静平台上呈120°均匀分布，安装孔位做了定位销孔设计，装配时不需要反复测量角度，靠定位销就能保证三组铰接点的位置度偏差小于0.05mm，大幅降低装配调试难度。球头铰接处的防尘帽选用了耐疲劳硅胶材质，能阻挡车间内的粉尘进入球头摩擦副，避免长期运行后球头出现卡滞，影响运动精度。静平台顶部的走线槽做了圆弧过渡处理，舵机的动力线与信号线沿走线槽布置，避免摆臂运动时剐蹭线缆，传统结构常忽略走线设计，高速运行时线缆容易被摆臂拉扯断裂，圆弧过渡的走线槽能将线缆的弯折半径控制在安全范围内，延长线缆使用寿命。动平台与支杆的连接座做了镂空减重设计，在保证连接强度的前提下，将运动部件的重量降到最低，降低伺服舵机的负载惯量，提升机构的响应速度，适合高速分拣、快速拾放这类对动态响应要求高的工况。
