Ender5Plus3D打印机热端固定安装支架

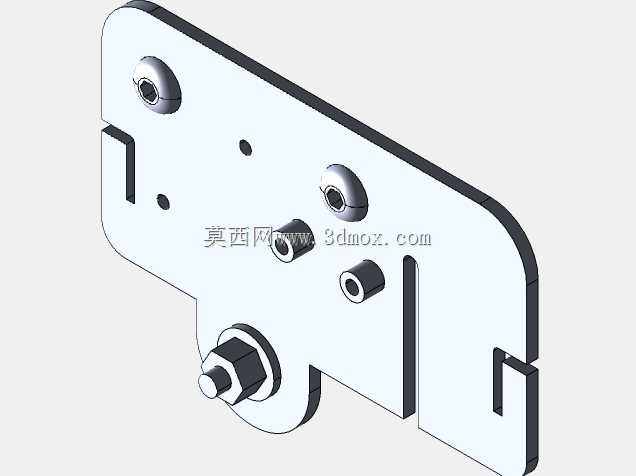

该安装支架是桌面级FDM熔融沉积成型3D打印机的核心配套结构件，专门适配Ender 5 Plus机型的热端组件安装需求，在整机的运动执行系统中承担热端定位、载荷承载与运动传导的关键作用。在桌面级3D打印的实际生产作业场景中，热端作为耗材熔融挤出的核心执行部件，需要在X轴运动模组的带动下完成高精度的往复走位，其安装固定的刚性、位置精度直接决定了打印过程中挤出头的走位稳定性，进而影响最终成型件的尺寸精度、层纹表现与成型成功率，这款支架正是为保障热端运行稳定性而设计的专用承载结构。从实际功能特性来看，该支架采用一体化板式结构设计，主体为规整的异形平板构型，边缘根据安装避让需求开设了多组定位卡槽与安装孔位：其中多组不同孔径的光孔与螺纹孔分别对应热端本体固定、散热组件连接、皮带张紧结构安装、限位触发件固定的不同需求，侧边开设的通槽用于卡入X轴线性导轨的滑动座，实现支架整体与运动模组的快速定位装配，底部伸出的带螺栓凸台用于连接同步带的锁紧结构，保障运动动力的平稳传递。设计思路上，该支架充分平衡了结构刚性与轻量化需求：整体采用等厚板材加工，在非承载区域去除冗余材料降低运动负载，在所有安装受力点周边做了局部加厚或者凸台补强，避免长期往复运动过程中出现结构形变导致的热端走位偏移；孔位布局完全匹配对应机型的原有安装尺寸，无需二次打孔修改即可直接替换原有支架，降低用户的改装与维护门槛。从安装边界来看，该支架的整体外轮廓完全适配Ender 5 Plus机型X轴运动模组的安装空间，安装后不会与两侧的机架立柱、Z轴升降导轨、打印平台等周边部件产生运动干涉，所有安装孔位的同轴度、位置度公差均控制在3D打印设备的装配精度要求范围内，能够保障热端安装后与打印平台的垂直度、与运动方向的平行度符合打印作业要求，有效减少因安装偏差导致的堵头、层错、模型翘边等常见打印故障。在日常设备维护场景中，该支架的快装式孔位设计也方便用户快速拆装热端进行清理、更换喷嘴等维护操作，无需拆解整个X轴运动模组即可完成热端组件的检修作业，大幅降低设备维护的时间成本。
