汽车装配线车身喷涂作业室结构设计

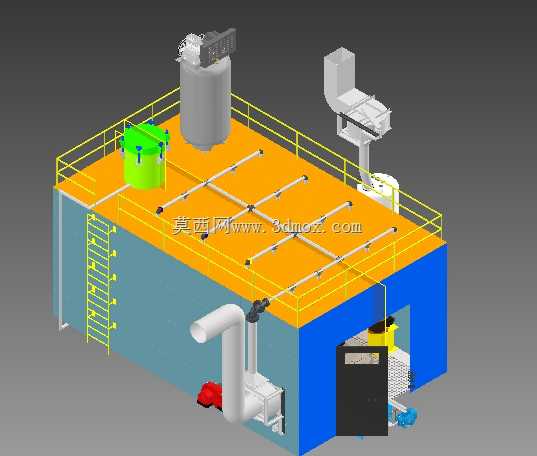

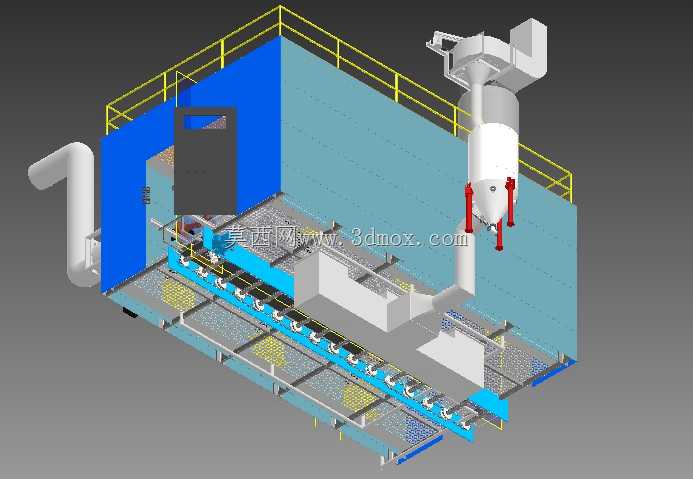

该设备是汽车整车生产装配环节中，用于完成车身外表面及内腔结构漆层喷涂作业的核心专用工位设施，主要部署在整车厂涂装车间的面漆喷涂工段，衔接电泳烘干、中涂打磨工序与后续的流平、清漆喷涂、烘烤固化工序，是保障车身漆面喷涂质量、控制漆雾扩散、满足车间环保作业要求的关键载体。设备整体采用模块化房体结构设计，主体作业腔为封闭围合式空间，侧面设置带安全联锁的人员检修门与车身输送通道入口，可适配滑撬输送系统承载的白车身进出作业区域，房体顶部设置满铺的防护平台与安全护栏，平台区域集成布置送风过滤单元、漆料供给储罐、废气收集排风管道等附属组件，侧面外置爬梯连通地面与顶部平台，满足日常设备巡检、滤芯更换、管路维护的作业通行需求。设计过程中优先考虑漆雾收集效率与作业面风速均匀性，顶部送风管道采用等距布置的散流口结构，保证作业区域内形成稳定的自上而下层流气流，避免漆雾无序扩散附着在未干漆面造成颗粒缺陷；房体底部设置格栅承托结构与漆雾捕集水槽，过喷的漆雾随下行气流进入水槽区域，通过水幕吸附与絮凝作用收集漆渣，减少废气中的漆粒含量，排风管道对接车间废气处理系统，经过滤、吸附处理达标后向外排放。房体侧面预留的管路接口可对接集中供漆系统，同时预留了机器人安装基座位置，既可以支持人工手持喷枪的补喷作业，也可适配自动喷涂机器人完成全自动面漆喷涂作业，适配不同产能规模的整车生产线布局需求。设备安装时需匹配车间地面的承重要求，底部设置调平支撑结构保证房体水平，顶部平台的设备荷载需通过房体立柱均匀传递至地面基础，排风管道对接处需做密封处理避免废气泄漏，房体内部设置防爆照明与消防探测组件，满足涂装作业区域的防爆安全规范，作业腔内部尺寸可根据对应生产车型的车身长宽高进行适配调整，保证车身周围预留足够的作业空间，同时控制整体占地面积，适配车间现有生产线的排布间距，减少线体改造的施工量。
