校园建筑电气安装施工平面布局设计

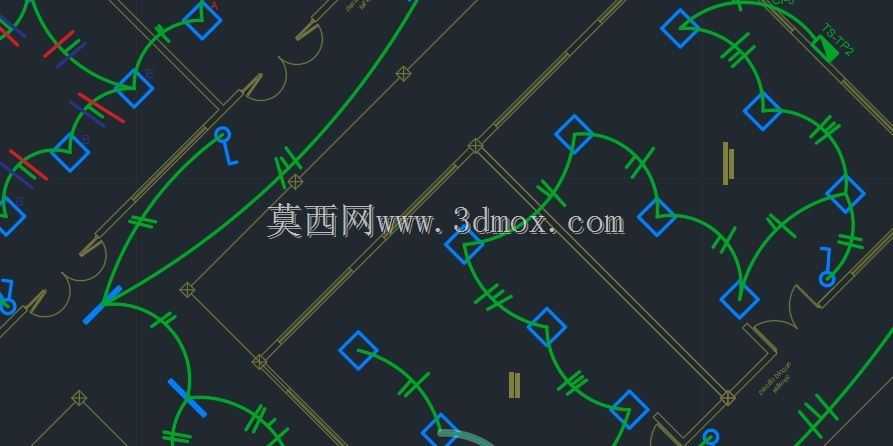

　　这套电气安装施工平面布局，核心服务于校园类公共建筑的现场电气施工落地，从现场作业的实际需求出发，把所有电气相关的点位、走线路径全部整合在同一张平面底图上，施工班组拿到图就能直接对照现场结构放线定位，不用再反复核对多份零散图纸。图中用蓝色菱形标识的是各类末端用电点位，包含照明开关、插座、配电支路接线端这些现场最常接触的安装节点，每个点位的定位都贴合建筑内部的墙体分隔、房间功能分区，比如走廊区域的点位沿通行方向均匀排布，教室内的点位避开讲台、固定课桌椅的摆放区域，不会出现后期安装完成后被家具遮挡无法使用的问题。绿色线条标注的是电气管线的敷设路径，所有走线都沿建筑结构的梁、墙边角规划，尽可能减少管线的弯折次数，

　　一方面能降低穿线作业的施工难度，另一方面也能减少线缆的不必要损耗，同时管线走向避开了建筑结构里的承重墙受力筋位置、其他专业的给排水、暖通管线预留通道，避免不同专业施工时出现管线碰撞的问题，现场施工时不用临时改道返工。图上的短划线标记是管线的固定点位，间距完全符合现场施工的规范要求，沿墙敷设时固定点间距控制在合理范围，转弯处两端都加设固定点，保证后期管线敷设完成后不会出现松动下坠的情况。从安装边界来看，所有电气点位与建筑墙体、门窗洞口的预留距离都做了明确标注，开关点位距离门框的距离统一控制在常规施工的合理区间，插座点位的高度根据所在区域的使用需求做了区分，普通公共区域的插座满足日常清洁设备接电需求，

　　特殊功能区域的点位高度适配对应设备的安装位置，不会出现后期设备接线时线缆长度不够或者位置偏移的问题。布局设计时充分考虑了校园建筑的使用特性，公共走廊、楼梯间的照明点位做了双控回路的规划，满足不同时段的照明控制需求，同时所有支路的管线负载都做了冗余设计，后期如果需要增加少量用电点位，不用重新更换主回路线缆，能适配校园建筑后续的功能调整需求。现场施工时，对照这张平面图可以直接确定每个点位的开孔位置、管线的开槽走向，不用在现场反复测量定位，能大幅缩短电气施工的前期准备时间，也能减少施工过程中的定位误差，保证最终的安装效果和设计预期一致。另外图中还对不同回路的管线做了隐含的区分，强电回路和后续可能增设的弱电回路路径保持了安全间距，

　　避免后期使用时出现信号干扰的问题，所有管线的转弯处都采用大圆弧过渡，穿线时不会刮伤线缆外层绝缘皮，能提升整个电气系统的长期使用可靠性。对于现场施工人员来说，这张图把所有需要现场确认的电气安装要素都做了直观呈现，不用再对照系统图反复换算点位坐标，哪怕是新进场的施工人员，对照图纸和现场的建筑结构基准线，就能快速完成点位定位和管线敷设作业，有效降低施工过程中的出错概率。
