带吊装结构的U型底盘手动行李搬运推车

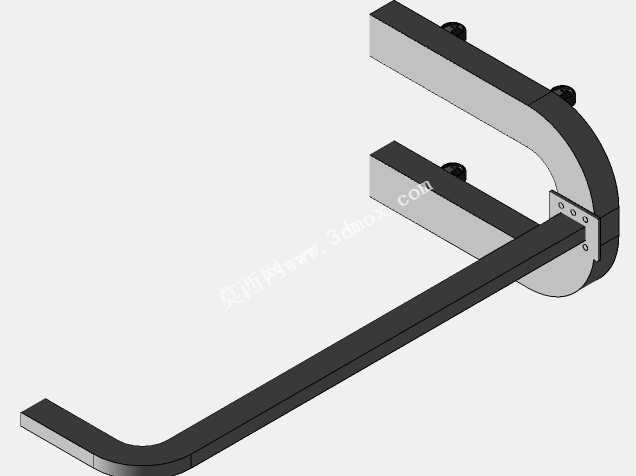

这款带吊装功能的手推搬运设备，主要面向机场行李分拣区、小型仓储库房、汽修门店、生产车间零散物料转运场景设计，可同时满足低位托盘承载与小重量重物起吊的双重作业需求，解决传统手推车无法自主完成重物抬升装卸的痛点，适配单人操作的零散物料转运作业，无需额外搭配起重设备即可完成100kg以内重物的装卸与短距离转运。设备整体采用U型低底盘设计，底盘为两根平行的长条形承载臂，底部均匀布置万向脚轮，可直接插入常规栈板、标准行李箱托板的底部间隙，无需额外调整货物位置即可完成托举承载，底盘转弯半径控制在0.8米以内，可在宽度1.2米的狭窄通道内灵活转向，适配库房货架间通道、机场行李分拣通道等狭小作业空间的通行需求。设备中部为立式支撑立柱，顶部延伸出弧形弯臂结构，弯臂末端与立柱中部的绕线辊之间布置两组导向滑轮，配套带自锁吊钩的高强度编织缆绳，绕线辊集成手摇驱动结构与止逆棘轮锁止机构，作业时摇动手柄即可通过缆绳牵引吊钩完成重物起升，锁止机构可在任意起升高度自动锁止，避免重物意外滑落，起升最大高度可达1.8米，可满足将重物从地面吊装至推车底盘、或是从推车吊装至0.8米高度工作台面的装卸需求。设计过程中重点优化了整体重心分布，立式立柱布置在U型底盘的圆弧端，吊装作业时承载臂可作为配重支撑结构，避免起吊重物时设备发生侧翻，所有转动滑轮位置均预留润滑脂加注通道，降低长期使用的磨损损耗，缆绳走向经过多轮校核，避免作业过程中缆绳与结构件发生摩擦干涉。设备整体安装边界尺寸控制在长1.6米、宽0.7米、高1.9米范围内，无需固定安装，依靠底部脚轮可灵活移动，非作业状态下可将吊钩挂置在弯臂预设的挂点上，缆绳收回至绕线辊内，减少空间占用，可直接停靠在库房墙角、通道侧边存放，不会对常规通行造成阻碍。底盘承载臂表面做防滑耐磨处理，放置货物时可避免转运过程中货物滑移，手摇驱动结构的操作力经过杠杆比优化，单人施加15kg以内的操作力即可完成额定载荷的起升作业，降低作业人员的劳动强度，适配无电源供应的临时作业场景使用。
