同轴模压加工冲压模组结构设计

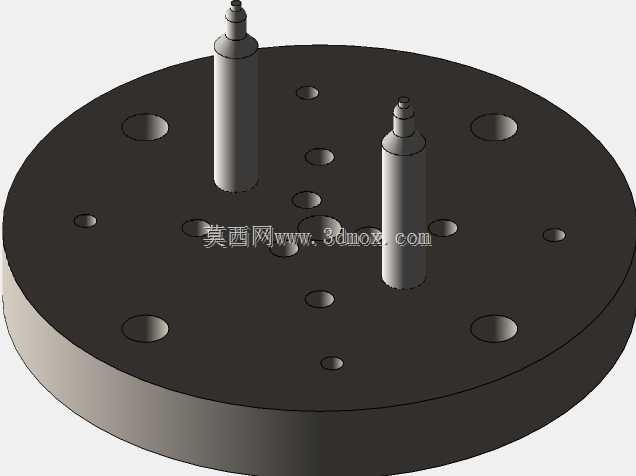

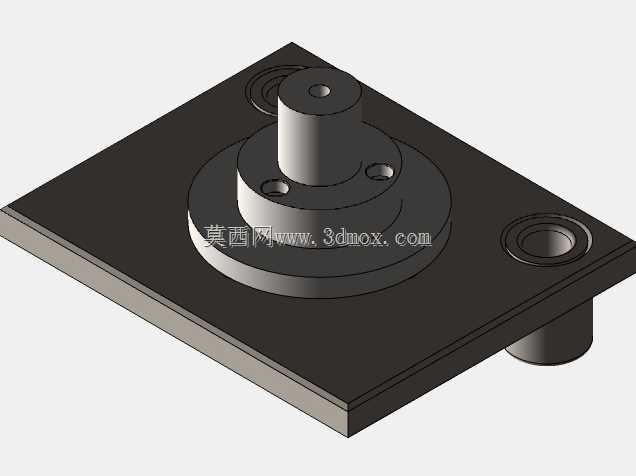

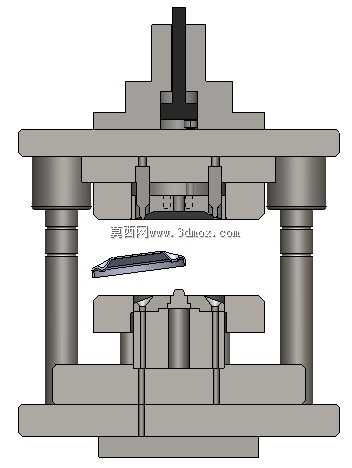

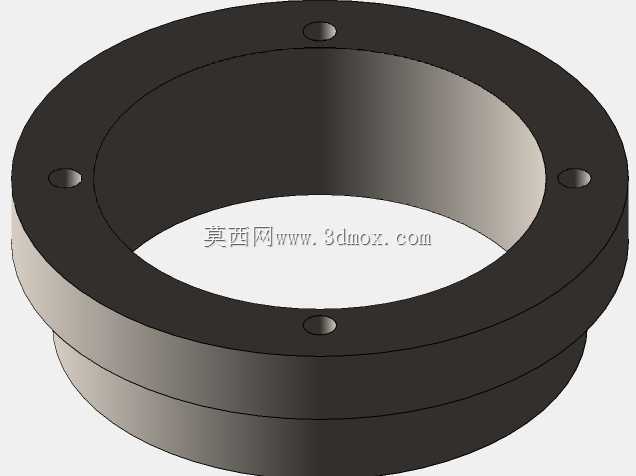

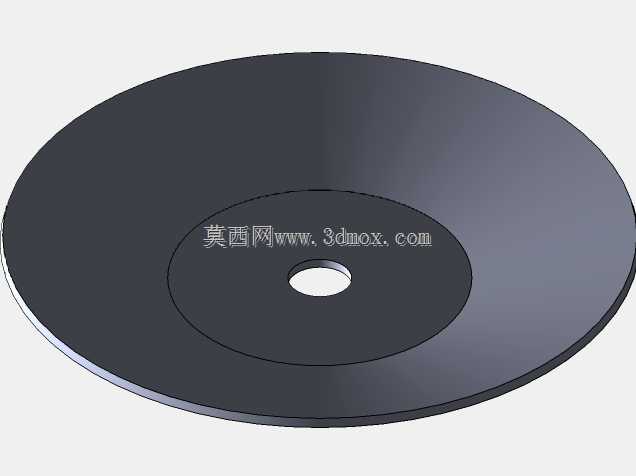

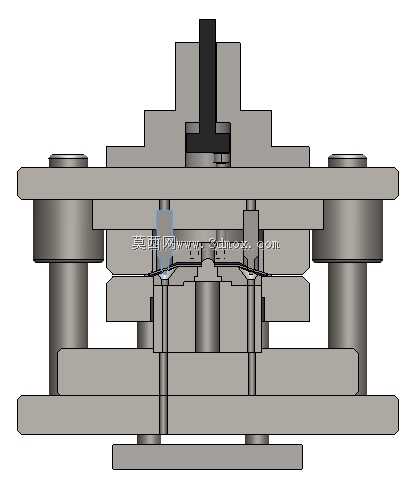

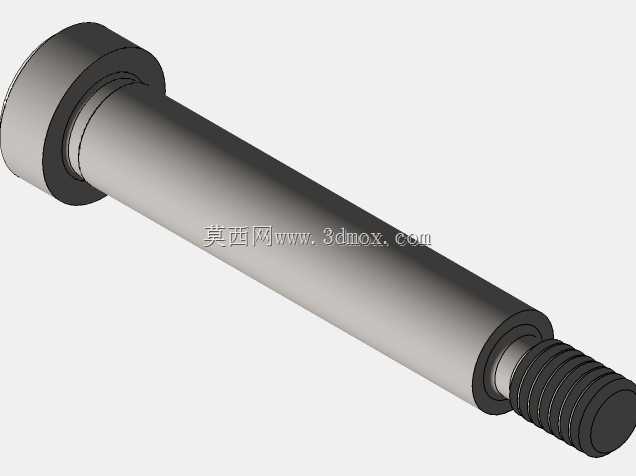

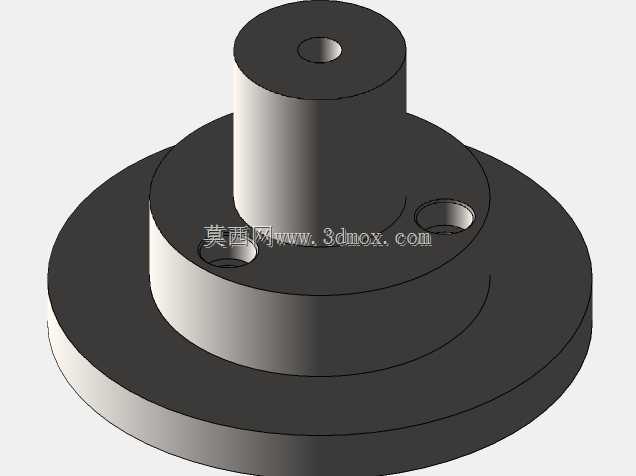

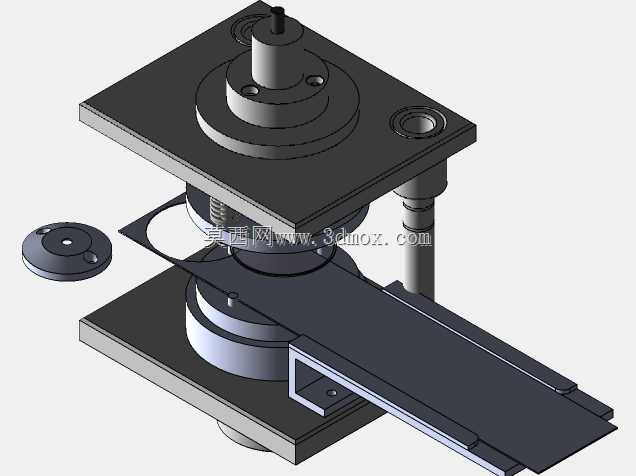

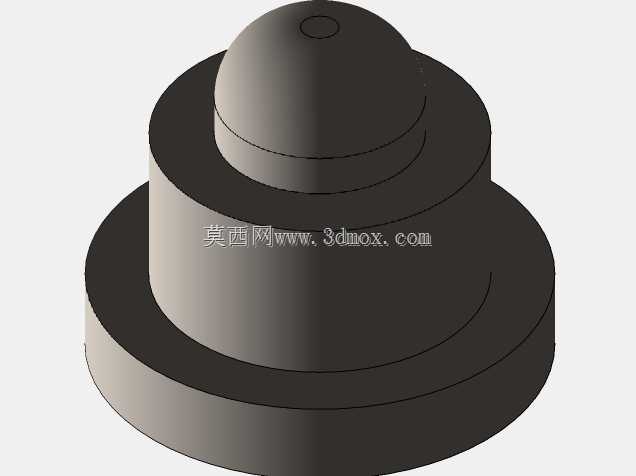

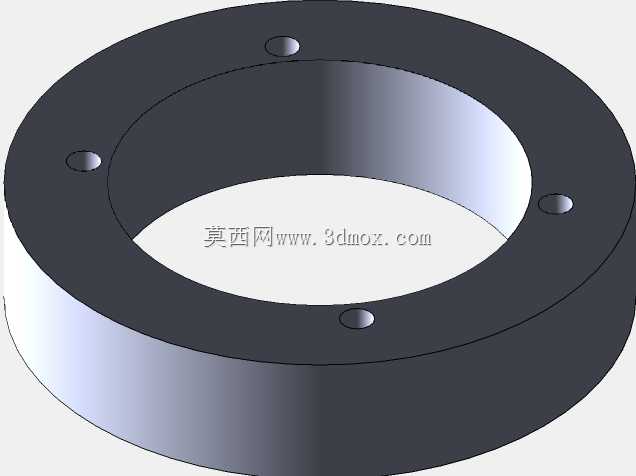

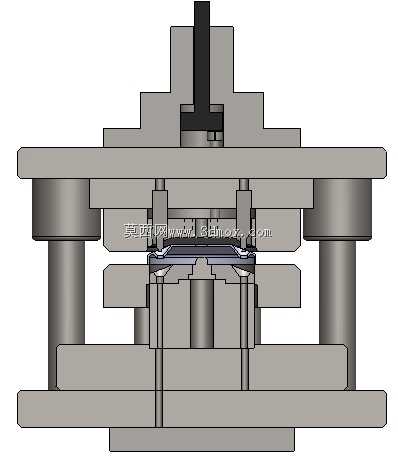

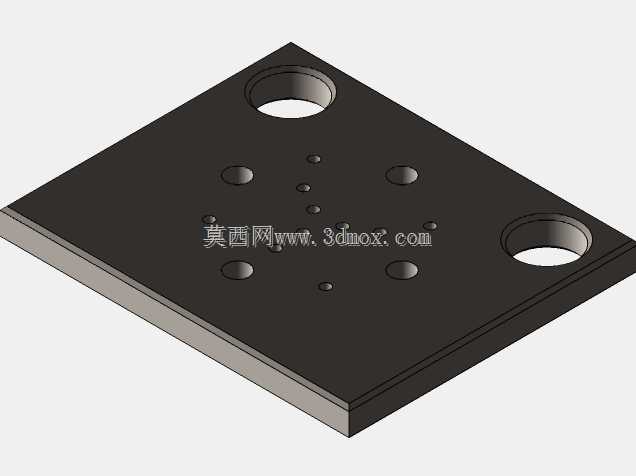

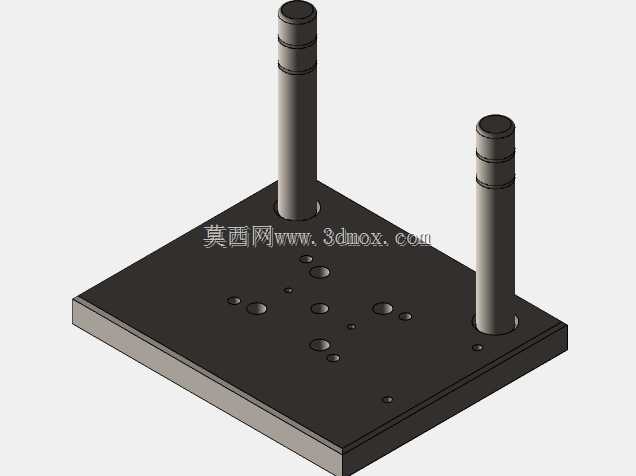

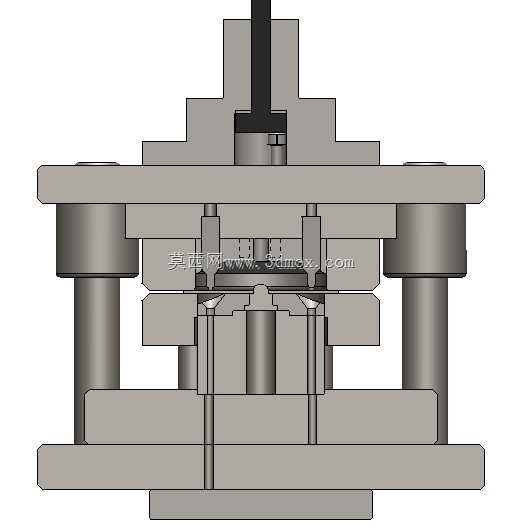

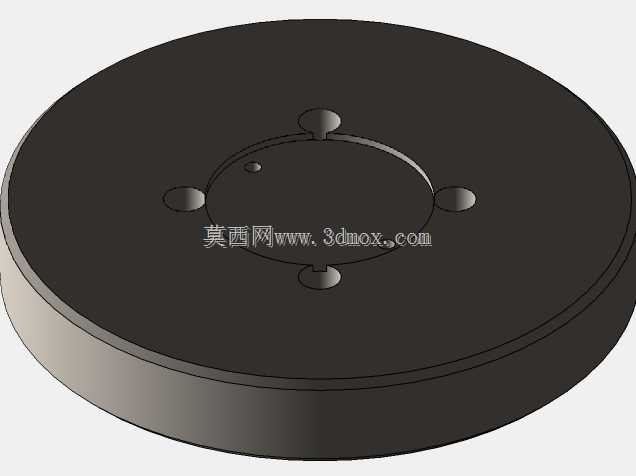

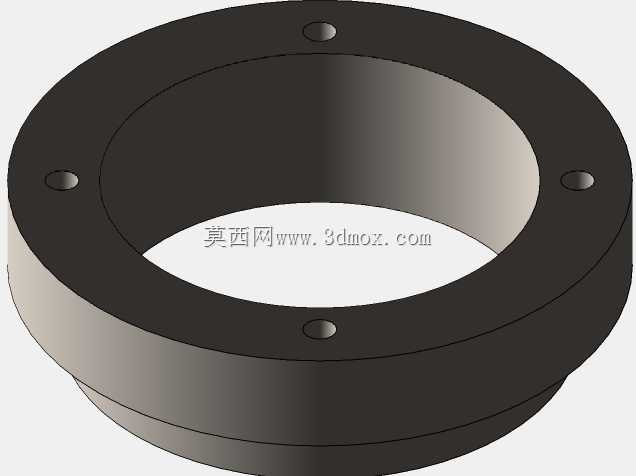

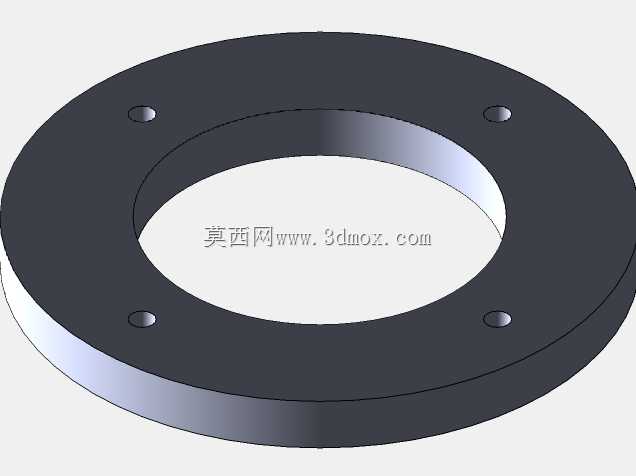

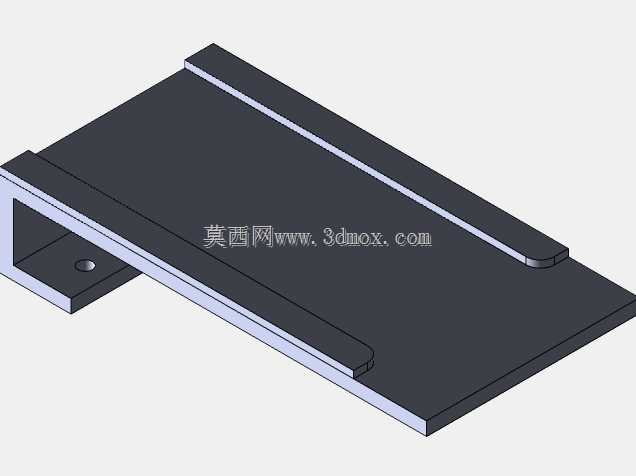

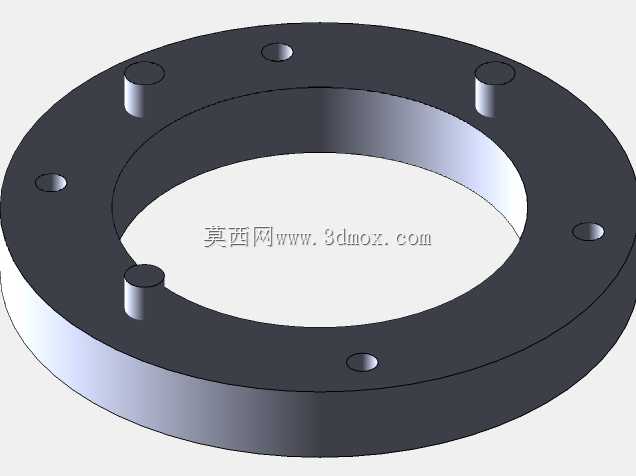

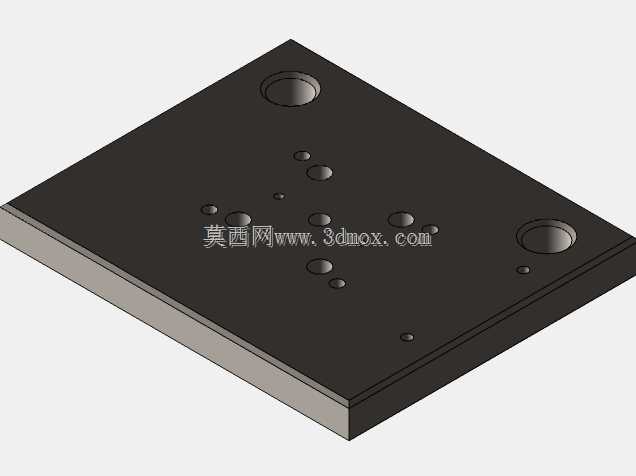

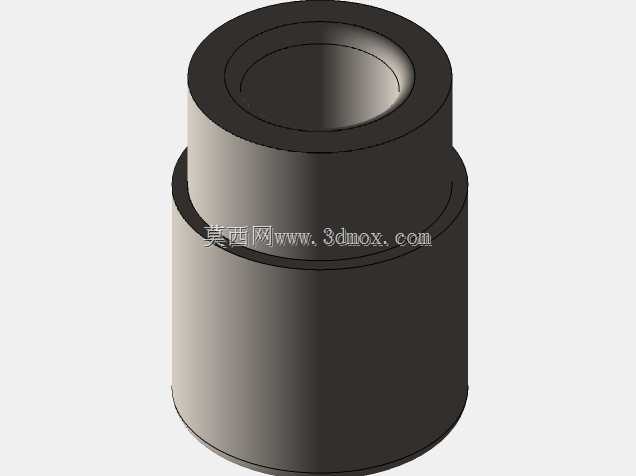

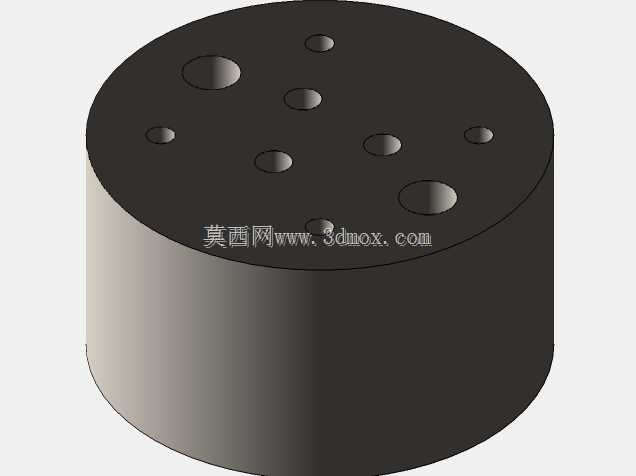

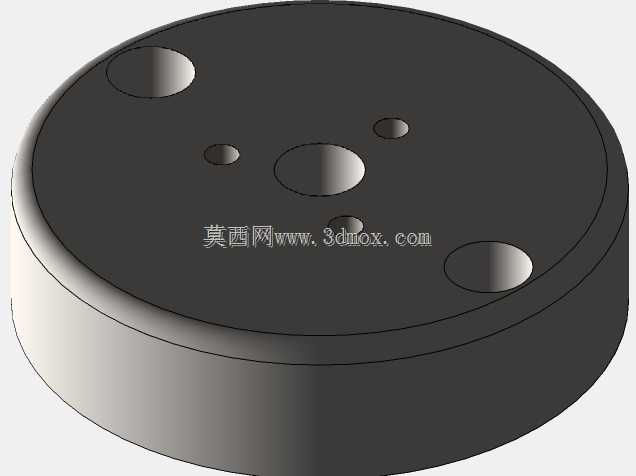

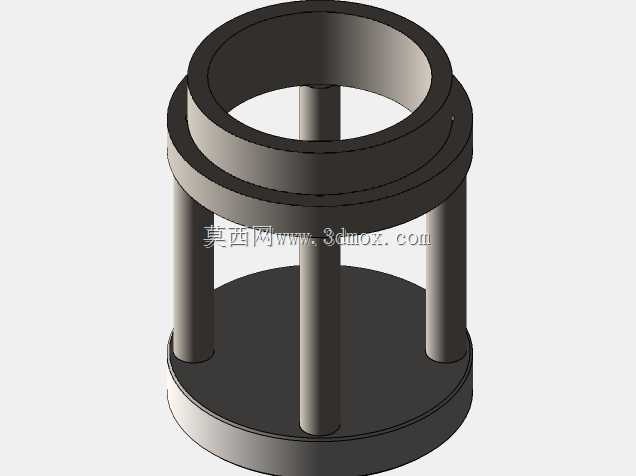

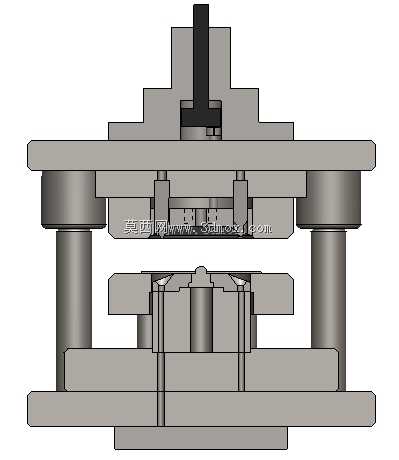

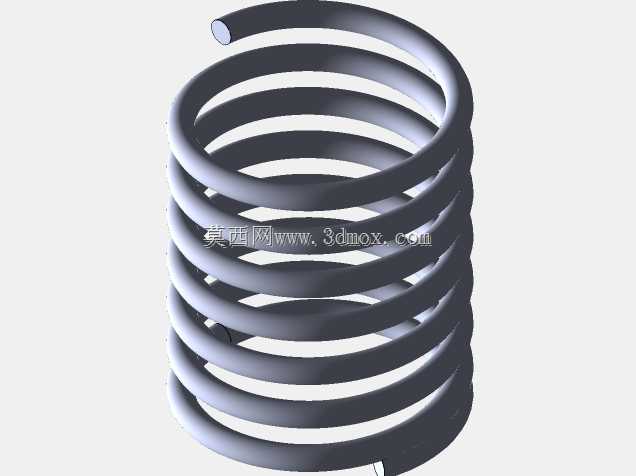

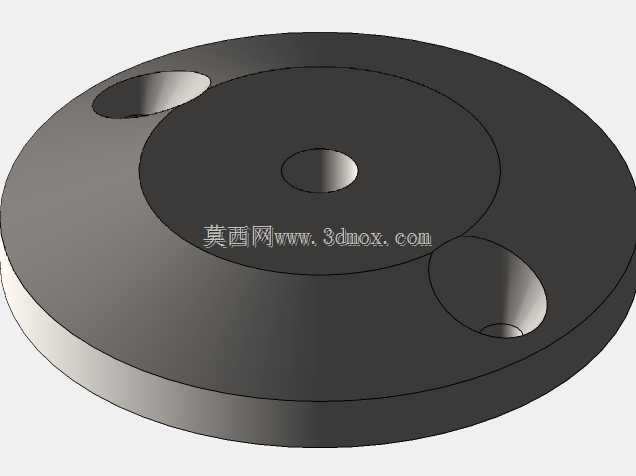

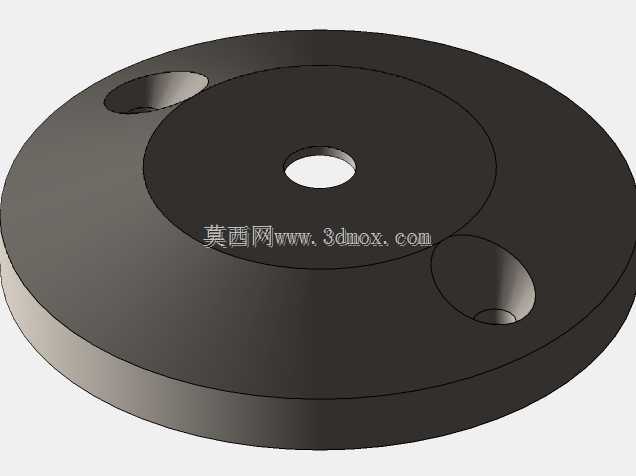

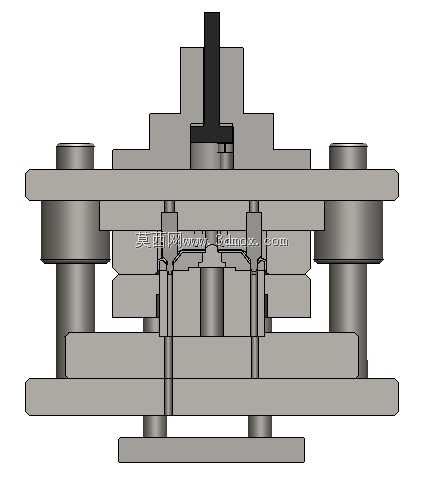

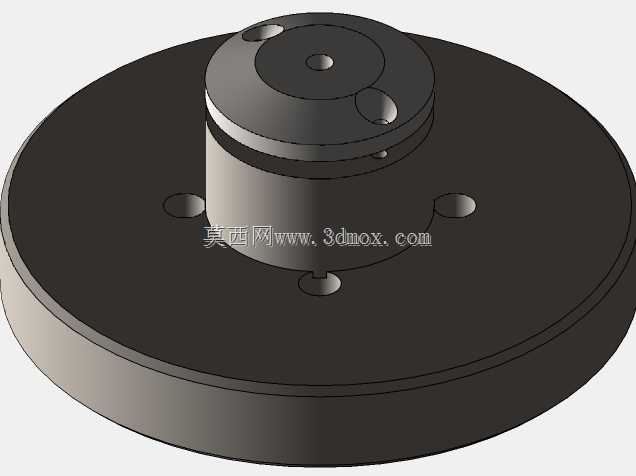

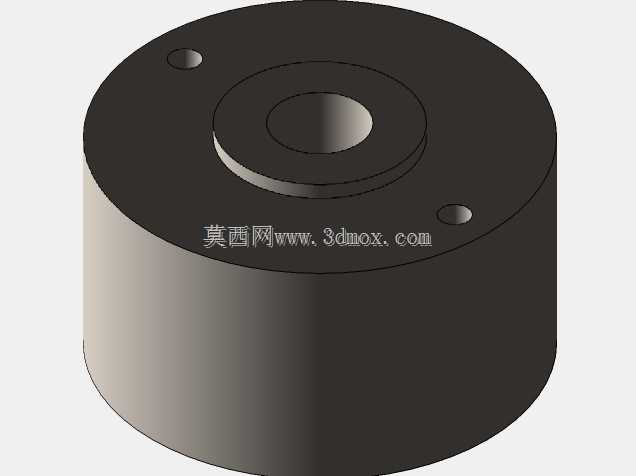

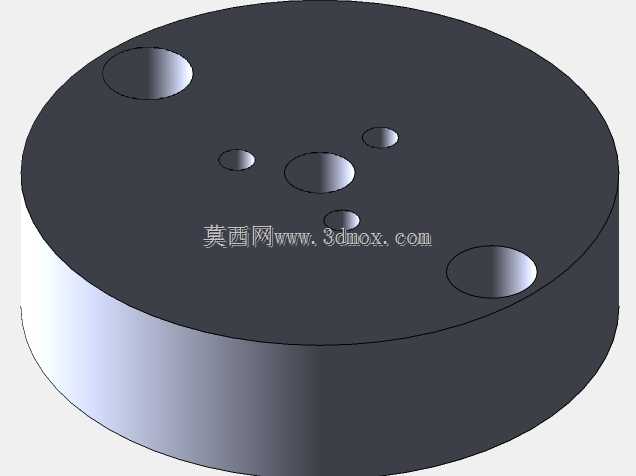

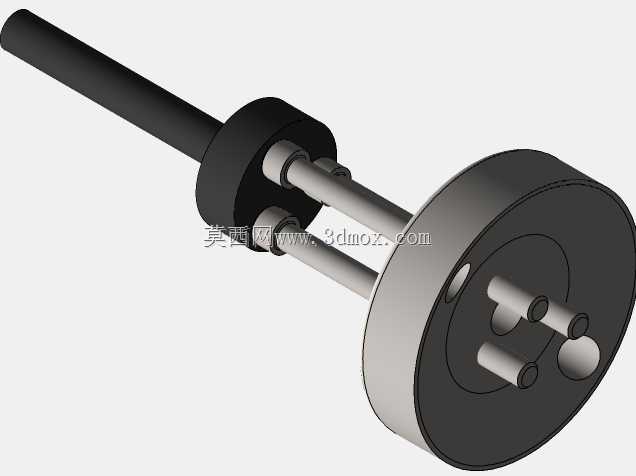

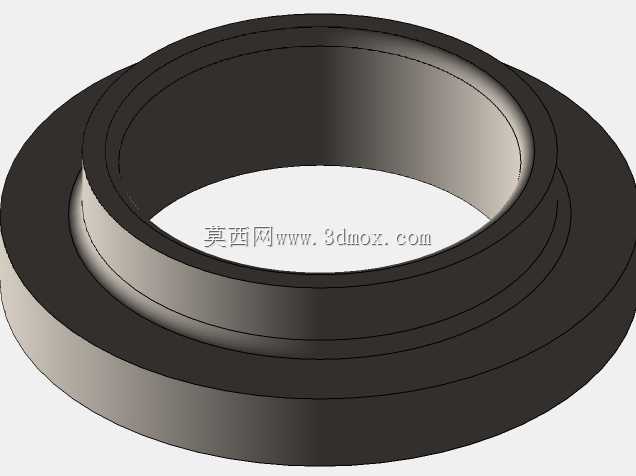

该同轴模压加工模组主要应用于精密五金冲压件的批量压合成型工序，常见于消费电子金属结构件、小型汽配冲压配件、精密五金端子的生产加工场景，适配常规吨位的开式可倾压力机安装使用，能够在单次冲压行程内完成带同轴度要求的多工位压合、整形工序，有效解决传统分体式模具压合过程中上下模同轴偏移导致的产品偏心、压合错位、尺寸超差等常见问题。整套模组采用上下模架分体式导向结构，四根独立导柱沿模架四角对称分布，导柱与导套采用间隙配合公差设计，合模过程中可实现全程导向限位，保证上下模合模过程的同轴度误差控制在0.02mm以内，满足高精度压合件的形位公差要求。上模部分集成压合冲头、定位镶块与卸料结构，冲头采用阶梯式设计，可适配不同深度的压合行程需求，内部设置的弹性卸料装置可在开模瞬间自动将压合完成的工件与上模分离，避免工件粘模影响连续生产效率。下模部分设置同轴定位型腔与工件支撑镶块，型腔轮廓与待加工工件的外形完全匹配，可实现工件的快速上料定位，无需额外调整找正，大幅降低操作人员的上料辅助时间。整套模组的安装边界与常规标准模架尺寸兼容，上下模座均预留标准的压力机安装槽与压板固定位，可直接适配多数通用压力机的工作台面尺寸，无需额外制作过渡安装板。设计过程中重点考虑了模压过程的受力均匀性，所有压合受力点均沿模架中心轴对称分布，避免偏载导致的导柱磨损、模架变形问题，同时在易磨损的冲头、型腔镶块位置采用可拆换式设计，后续生产过程中出现磨损仅需更换对应镶块即可，无需整套模具返修，大幅降低后期维护成本。模架上下板采用加厚钢板加工，保证长时间冲压作业下的结构刚性，减少冲压过程中的模架形变，保证批量生产过程中产品尺寸的一致性。
