垂直安装KXJ系列电解电容器组

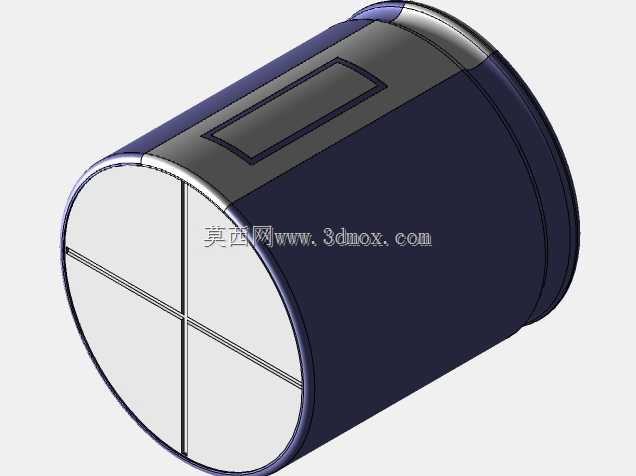

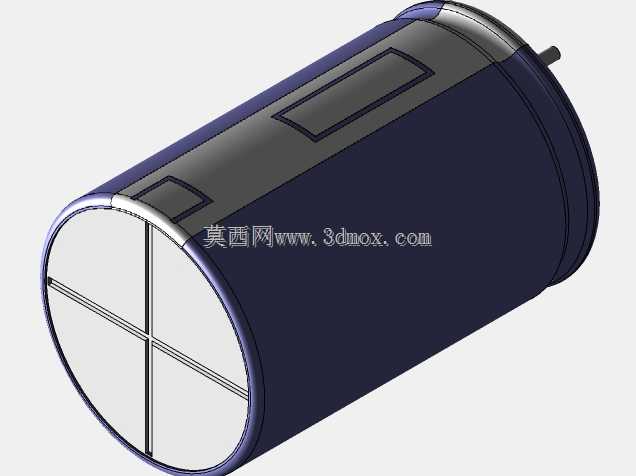

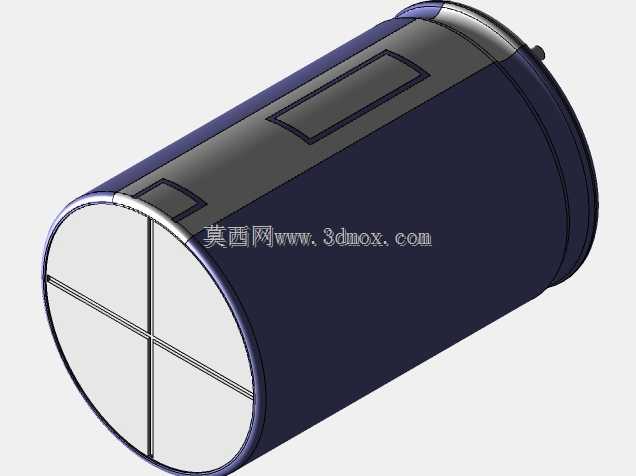

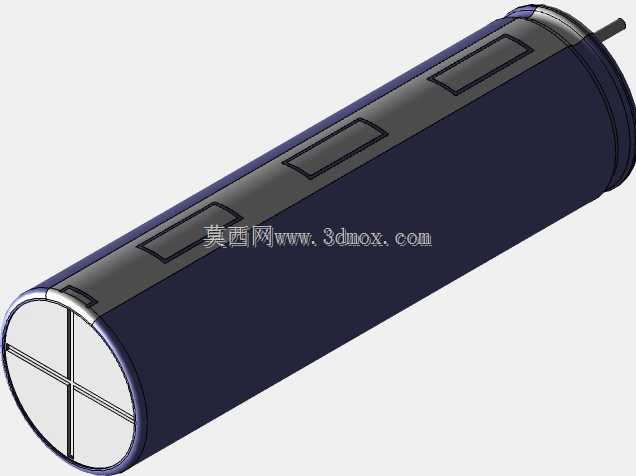

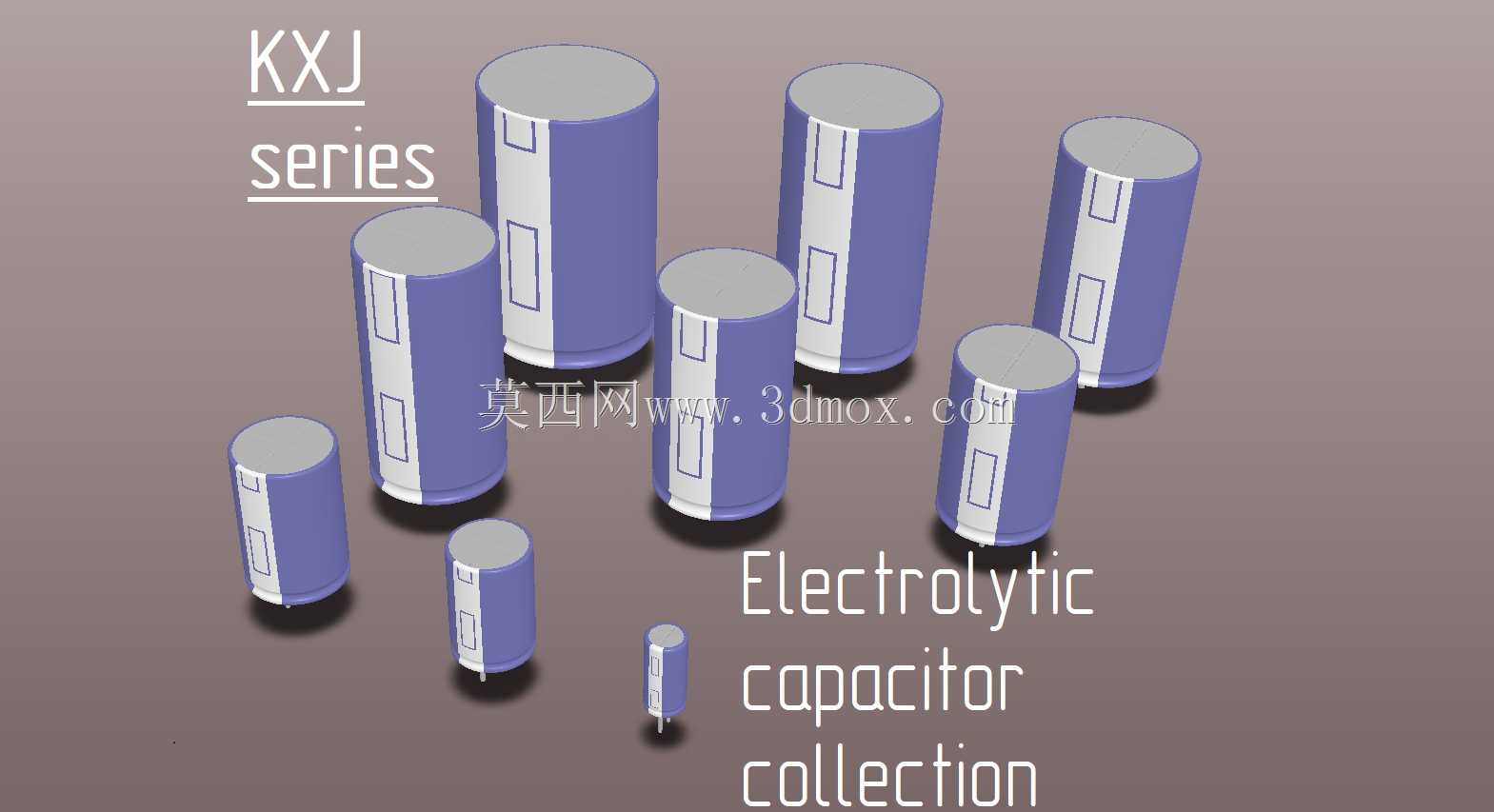

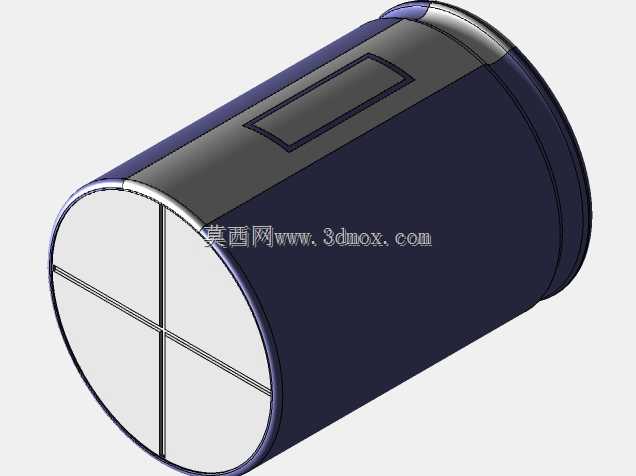

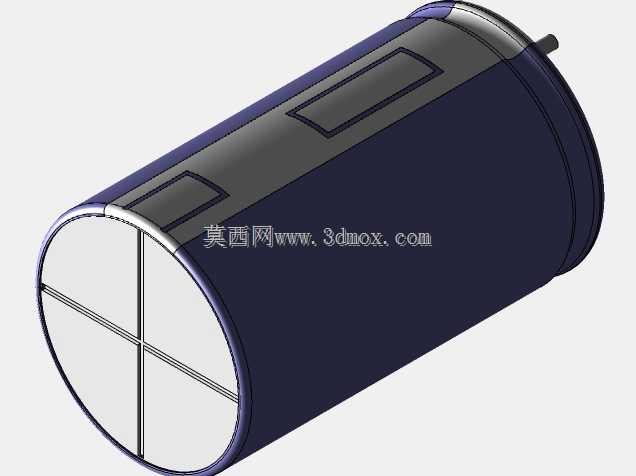

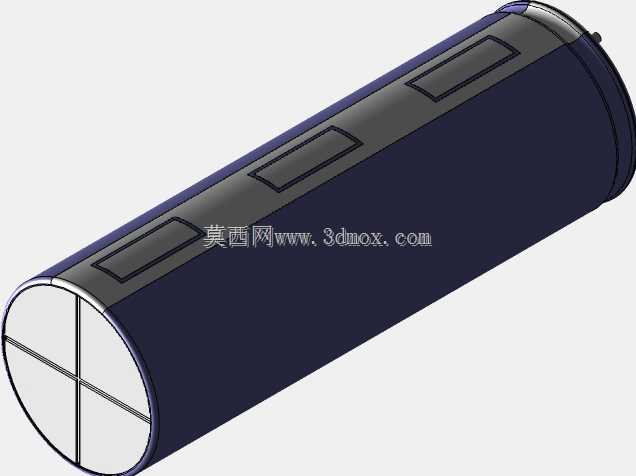

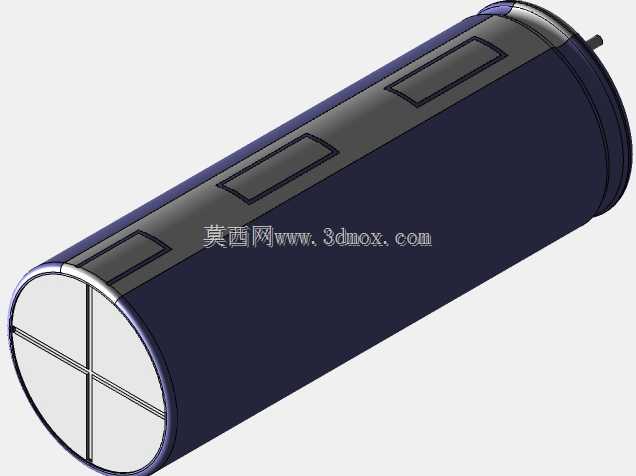

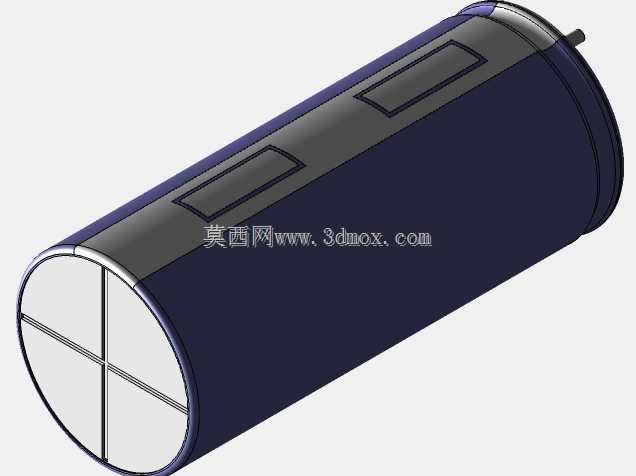

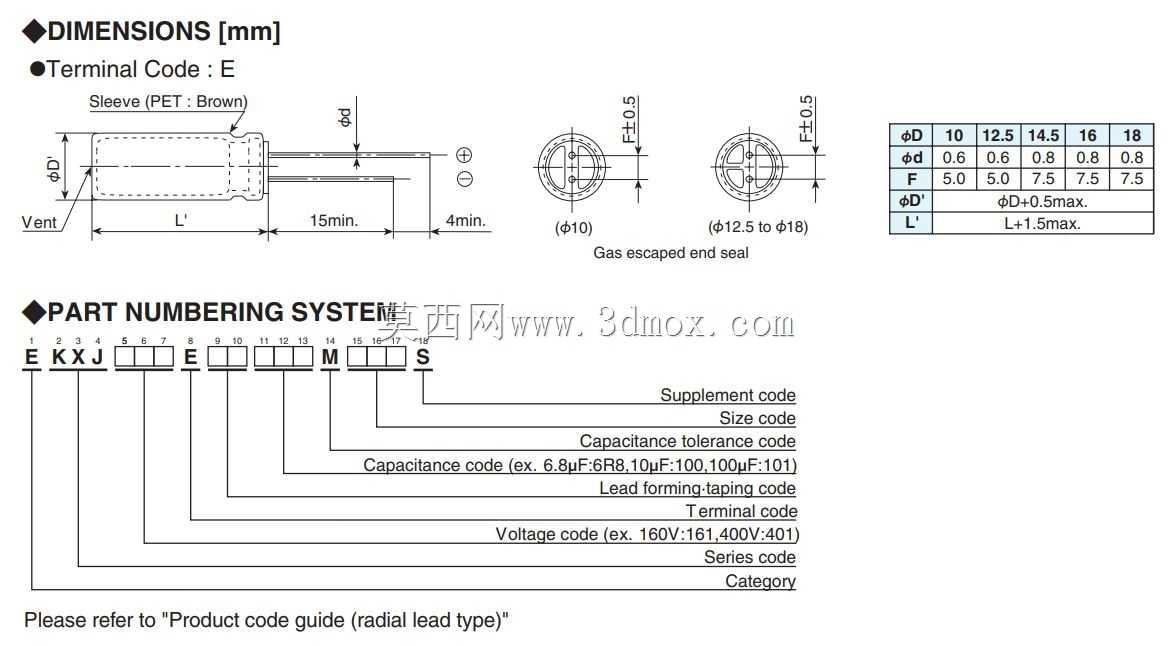

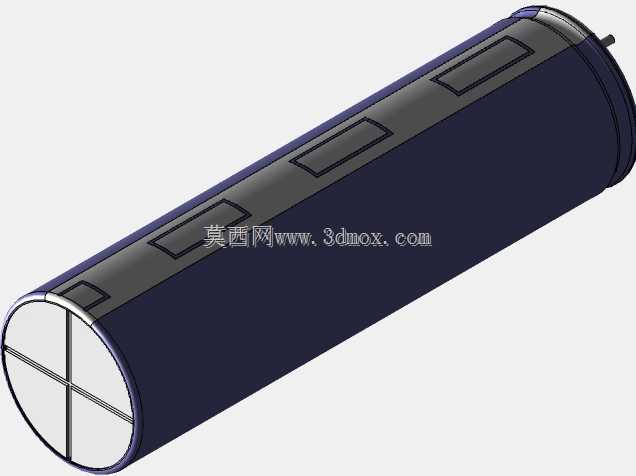

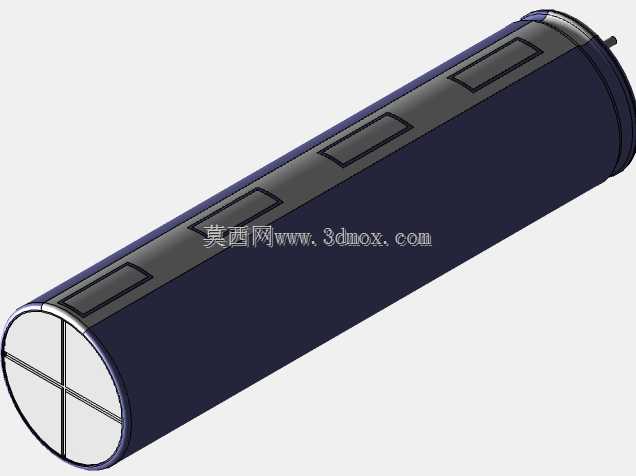

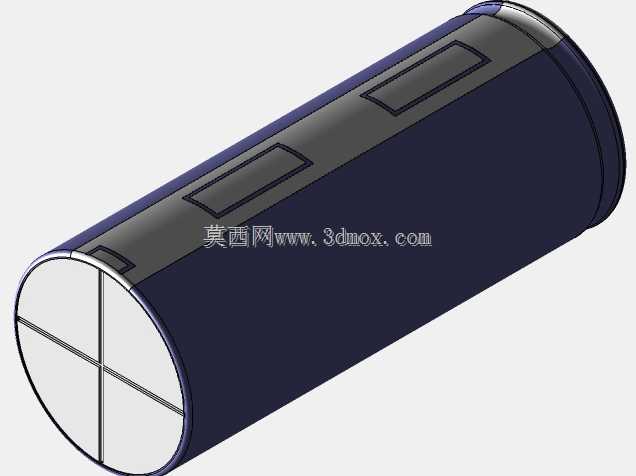

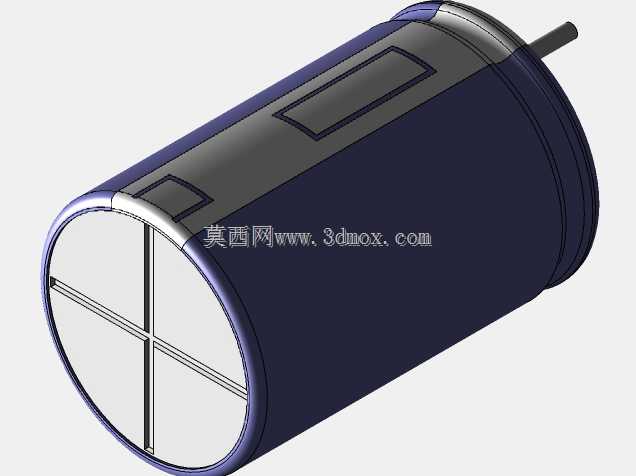

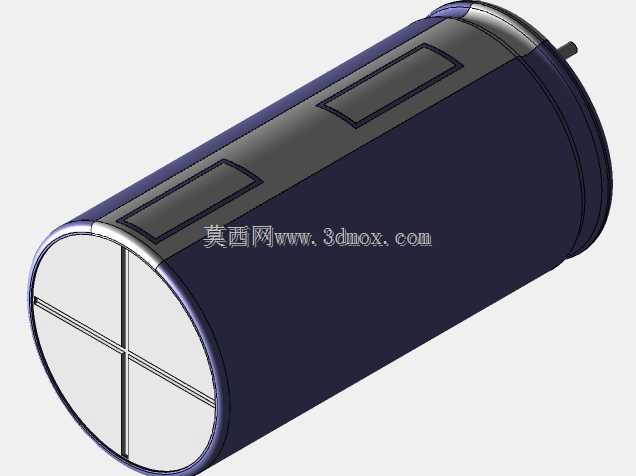

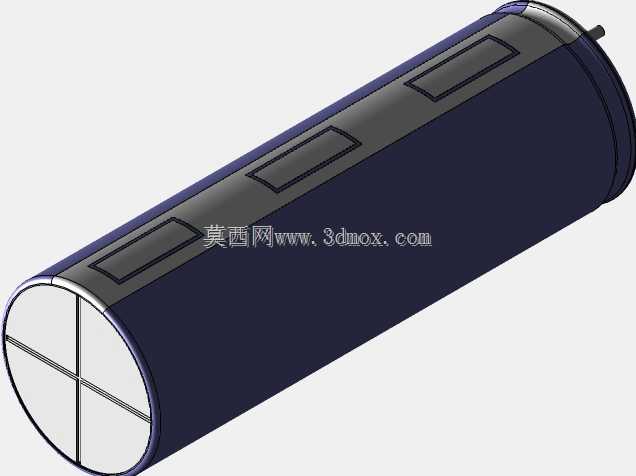

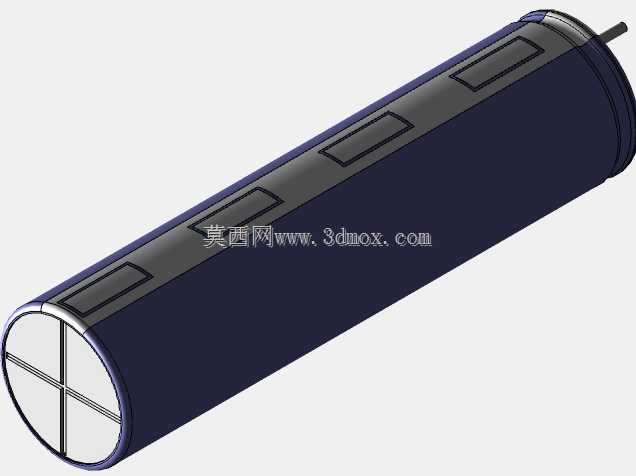

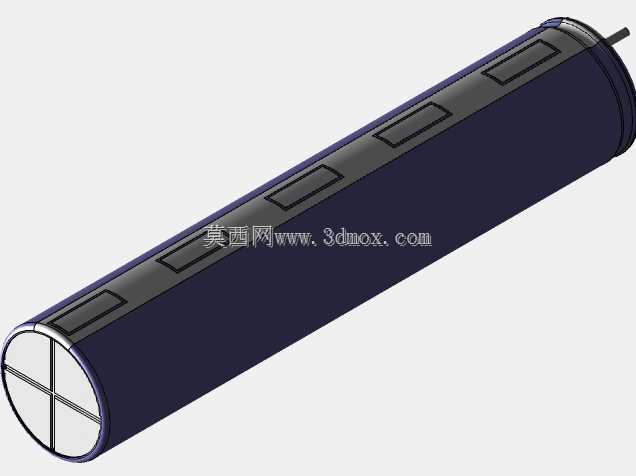

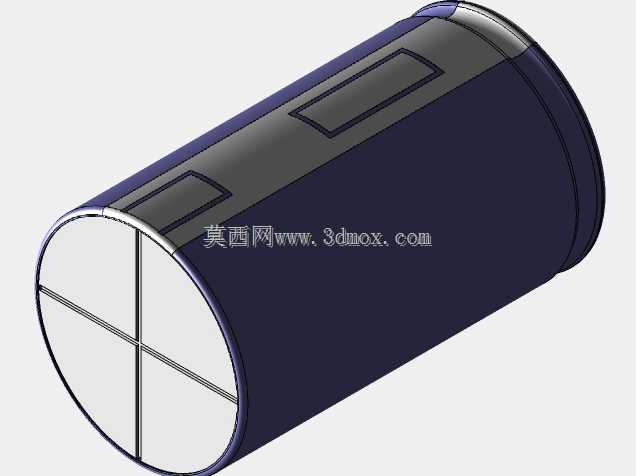

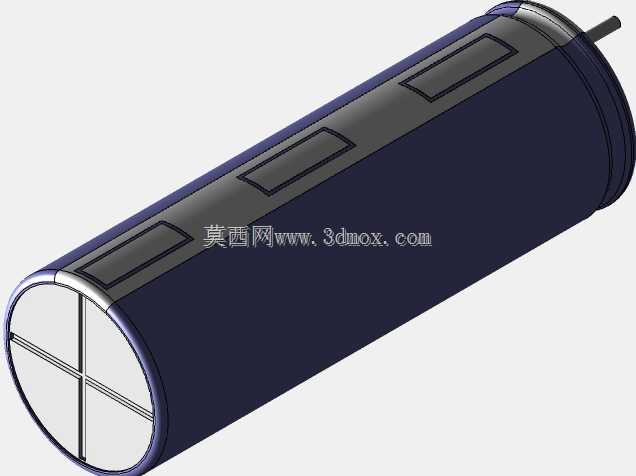

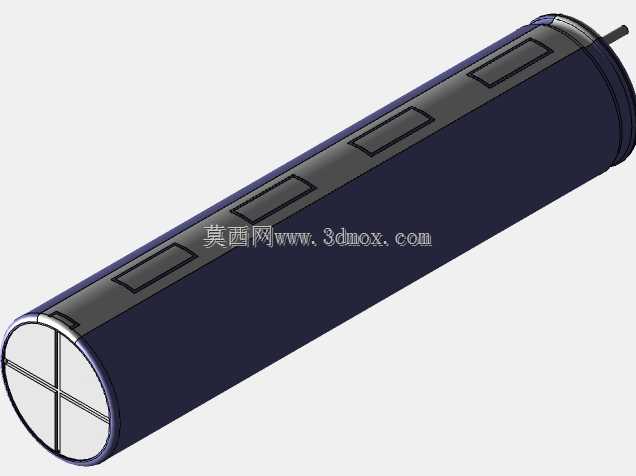

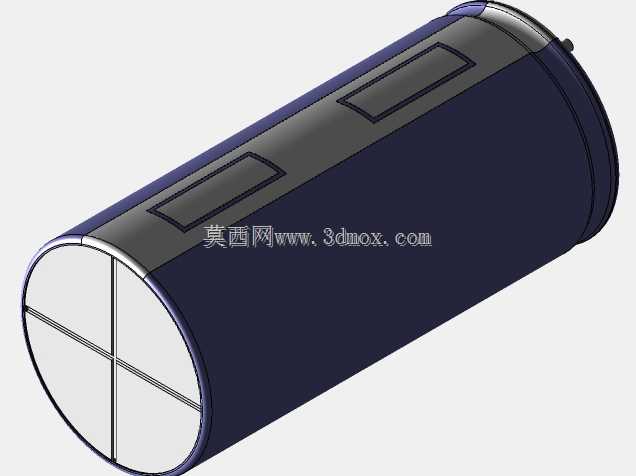

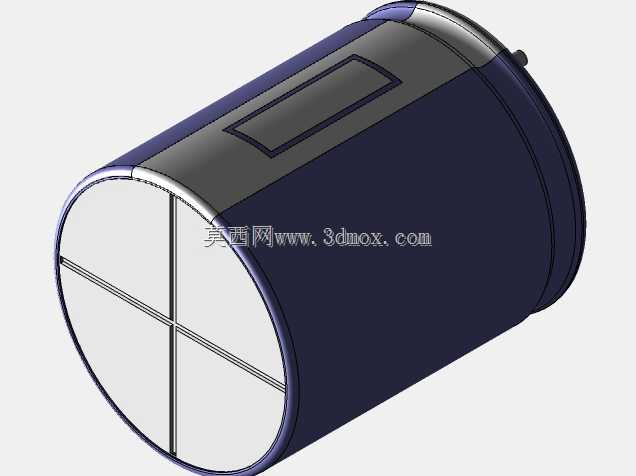

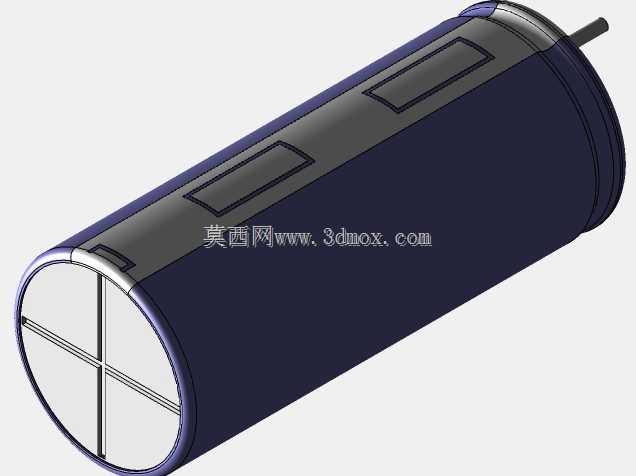

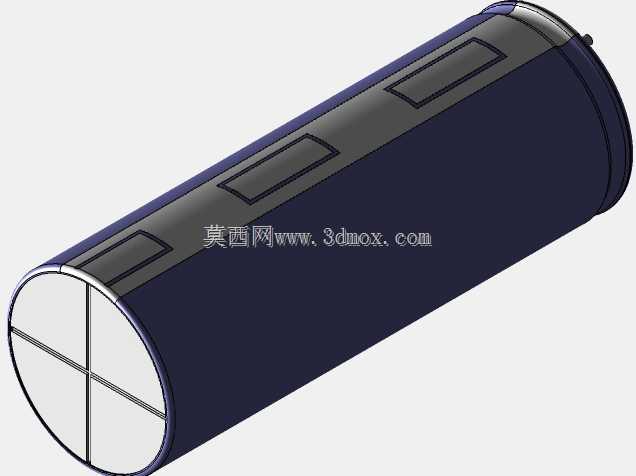

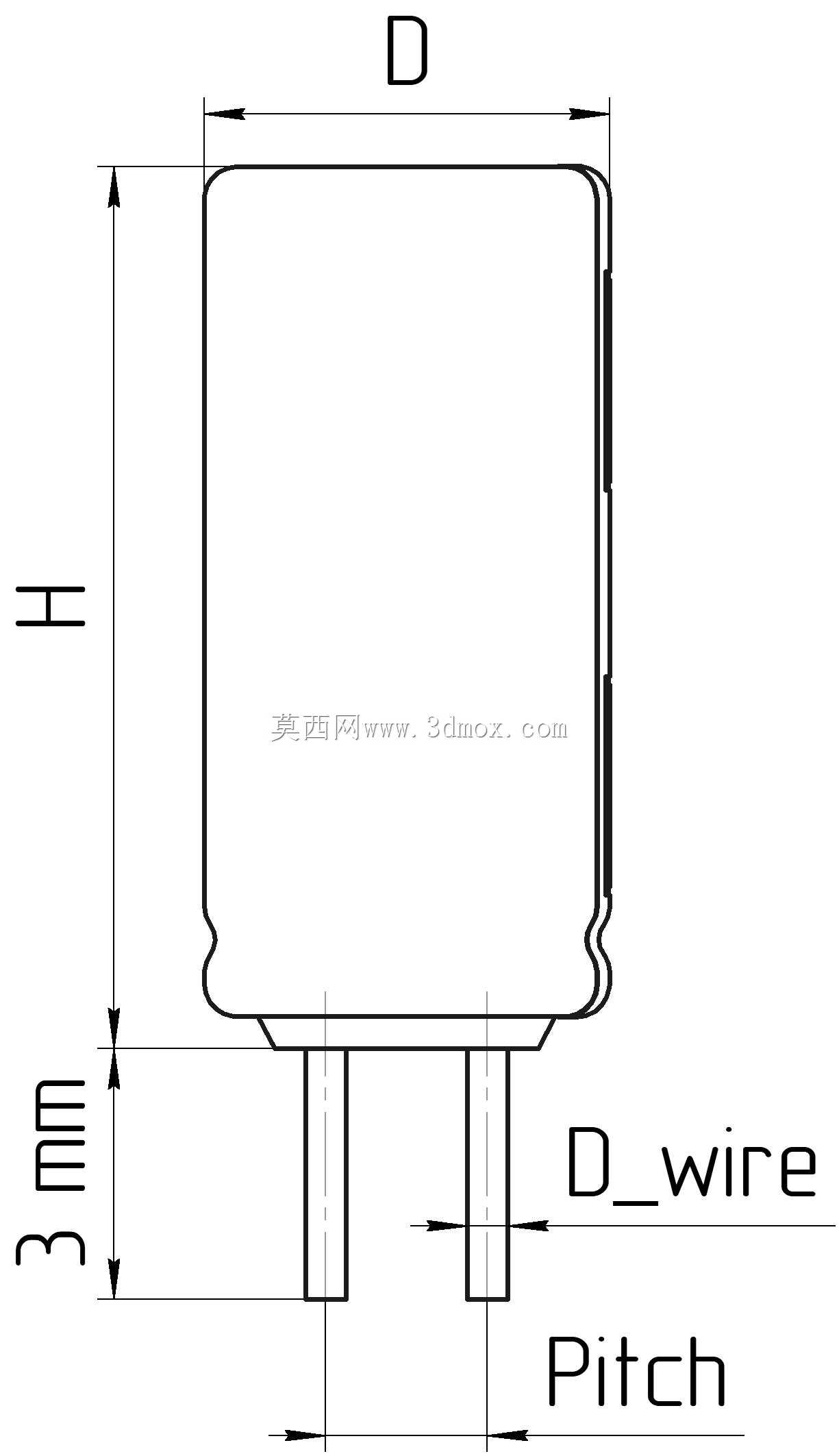

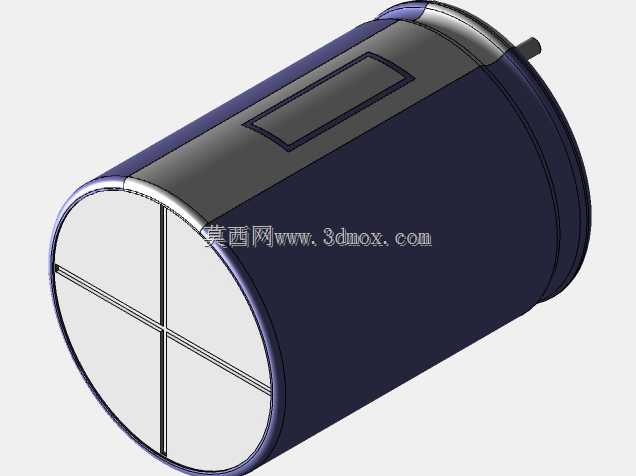

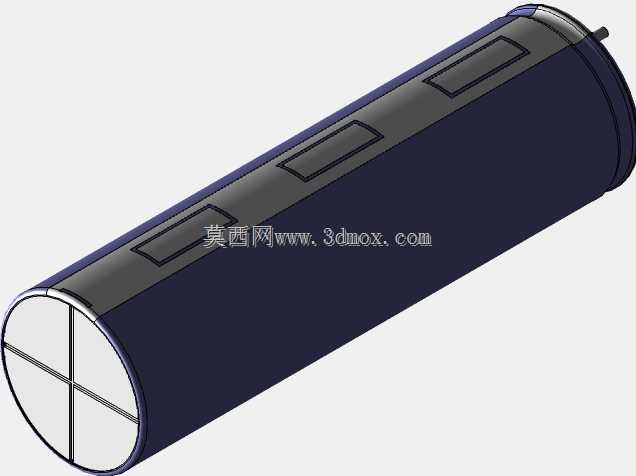

这套垂直安装的电解电容组件，主要面向工业控制板卡、消费电子电源模块、车载低压供电回路、变频驱动辅板等需要板载大容量储能滤波的应用场景，作为电子线路里最基础的无源储能元件，电解电容承担着电源输入输出滤波、瞬态电压尖峰吸收、局部回路能量缓冲、音频耦合退耦等核心作用，是各类电子设备供电链路里不可或缺的基础器件。整套模型覆盖了同系列不同容量规格的全尺寸段电容，全部采用垂直直插的安装形态，适配常规波峰焊、手工焊的通孔PCB安装工艺，在布局时可以根据板卡的空间余量、容值需求灵活选型搭配，不需要额外调整安装姿态。设计过程中严格遵循了该系列电容的实际外形规范，每一款规格的主体直径、主体高度都对应实际量产器件的尺寸边界，引脚间距、引脚出线长度完全匹配行业通用的PCB封装尺寸，不会出现模型与实际器件安装错位、干涉周边元器件的问题。电容本体的外观还原了量产产品的典型结构，包含紫色塑封外壳、负极标识条、顶部密封端盖、底部引出引脚等细节，在做整机结构干涉检查、板卡布局仿真、产品装配模拟的时候，可以直观呈现电容的实际占位，提前规避结构设计里的空间冲突问题。垂直安装的形态相比卧式贴装可以节省PCB板的横向占用面积，在板卡空间紧张、需要高密度布板的场景下，能够在有限的板面内容纳更多容值的储能器件，同时垂直安装的形态也利于电容工作时的热量自然向上散出，提升长时间工作下的器件稳定性。不同高度、直径的规格覆盖了从几微法到几千微法的常用容值区间，对应的耐压等级也覆盖了常规低压电子设备的常用范围，不管是做低压直流供电的输入滤波，还是芯片供电端的局部退耦，都能找到适配的规格。在做三维整机布局时，这套模型可以直接调用放置到PCB对应的封装位置，准确还原板卡组装完成后的整体高度，方便评估机箱内部的竖向空间余量，避免出现电容顶到机箱外壳、干涉其他排线或结构件的问题，同时统一的系列化外观也能让整机BOM的物料归一化程度更高，减少采购、生产环节的物料管理成本。
