水平安装KXJ系列电解电容器组

这套水平安装的电解电容组件，主要面向民用消费电子、工业控制板卡、小功率电源模块等场景的板级电路设计需求，是板载电源滤波、信号耦合、储能退耦环节的核心被动元件，可适配开关电源输出端滤波、单片机供电回路退耦、音频信号通路耦合等多种电路功能，能在宽温域工作环境下维持稳定的容值表现与耐压特性，为电路提供可靠的瞬态电流补给与纹波抑制能力。

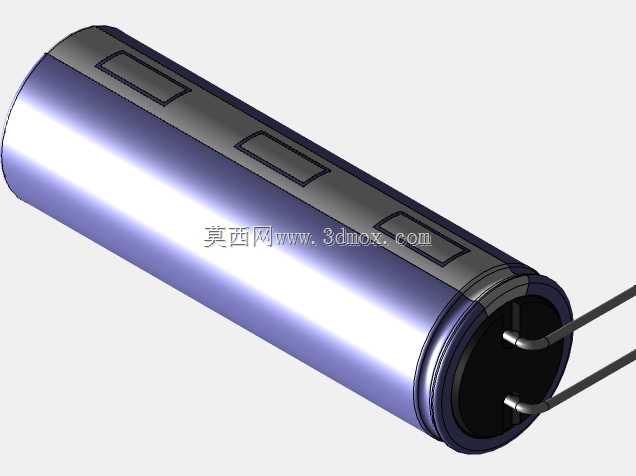

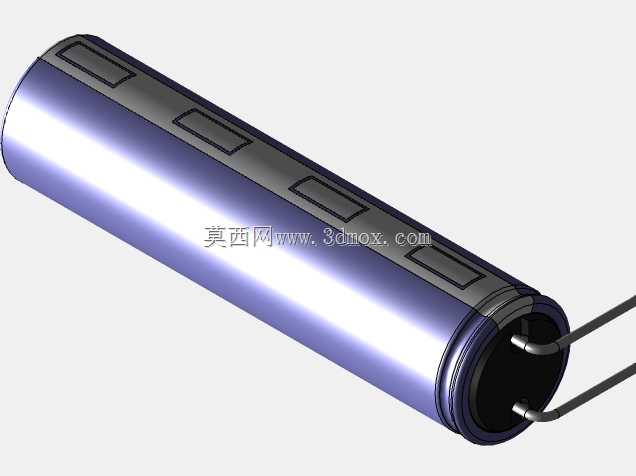

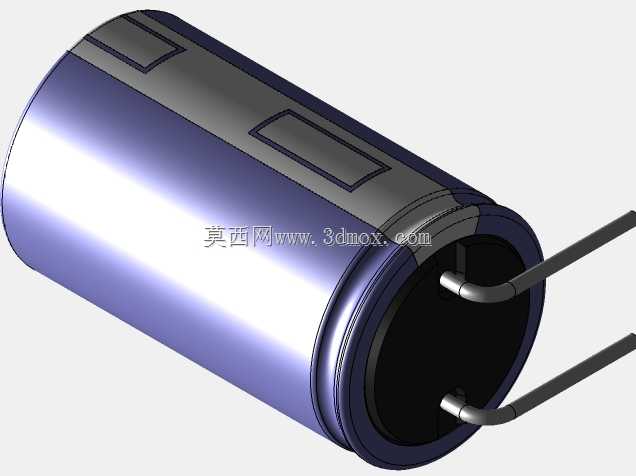

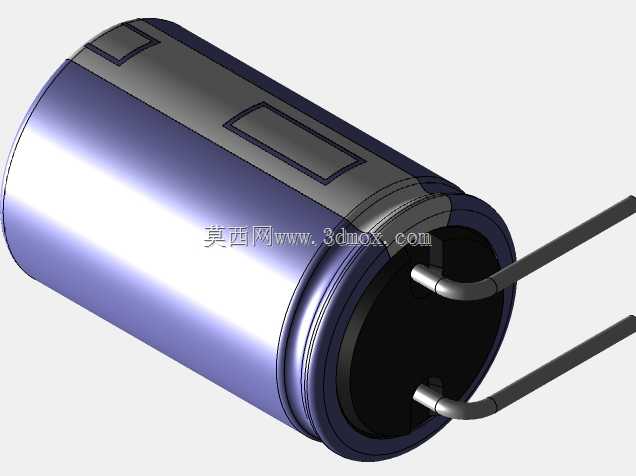

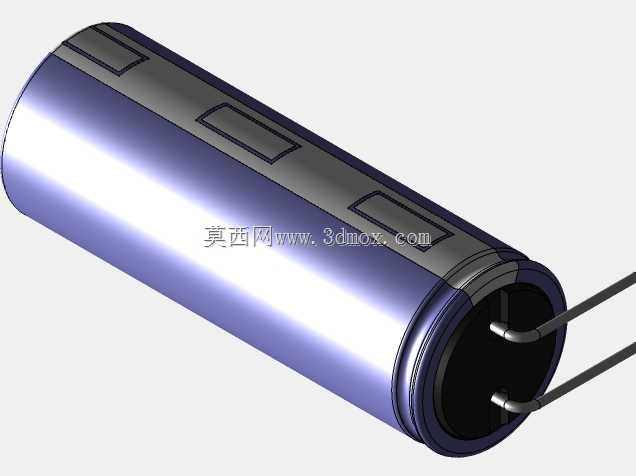

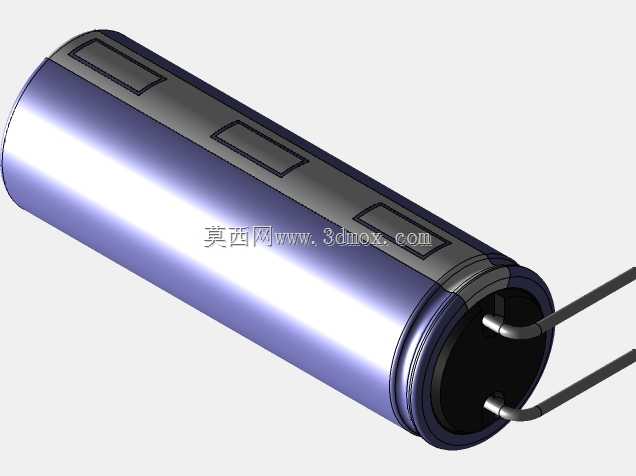

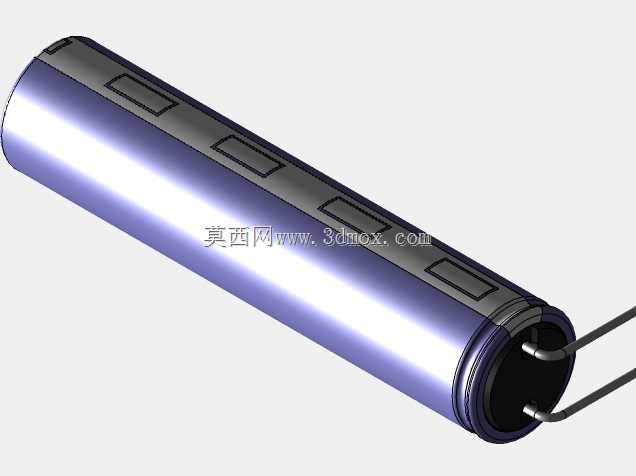

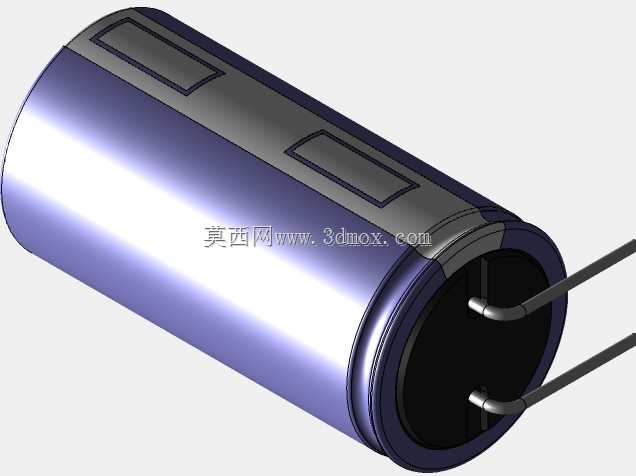

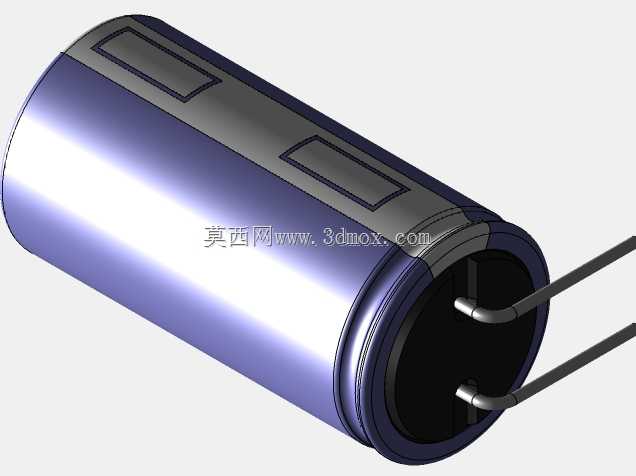

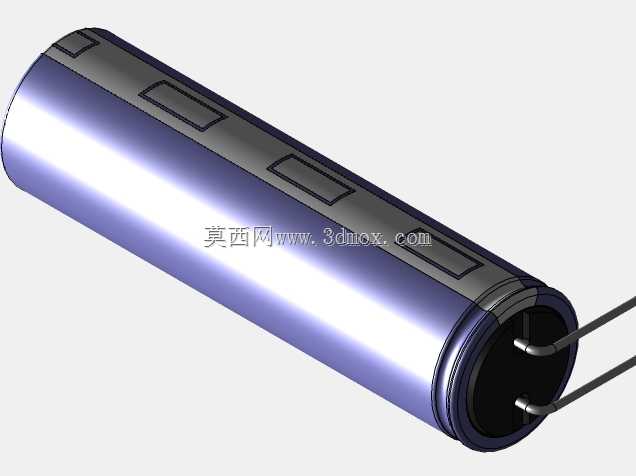

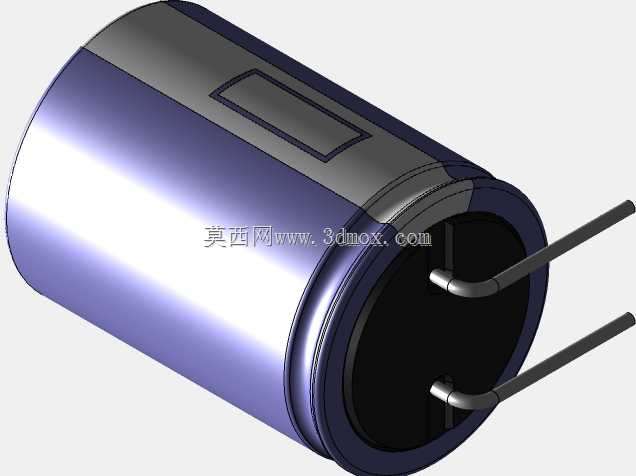

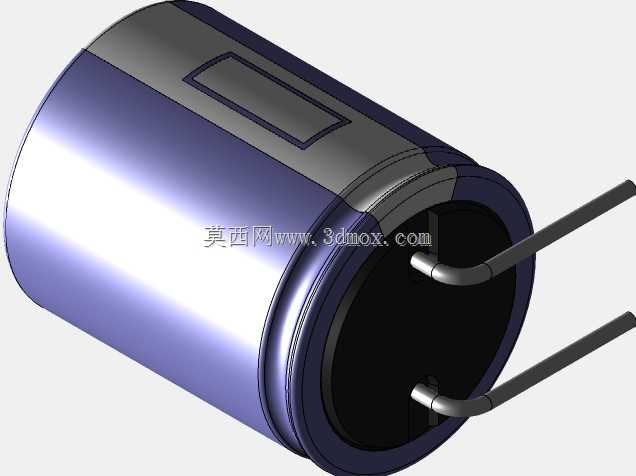

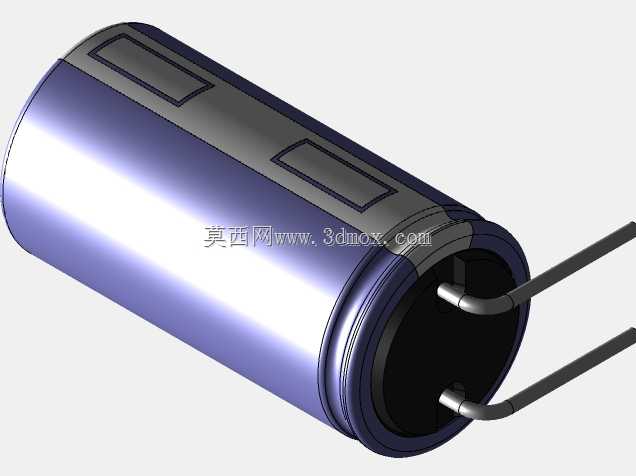

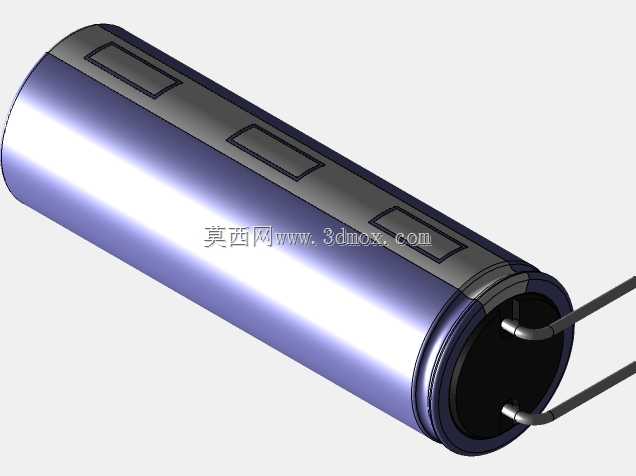

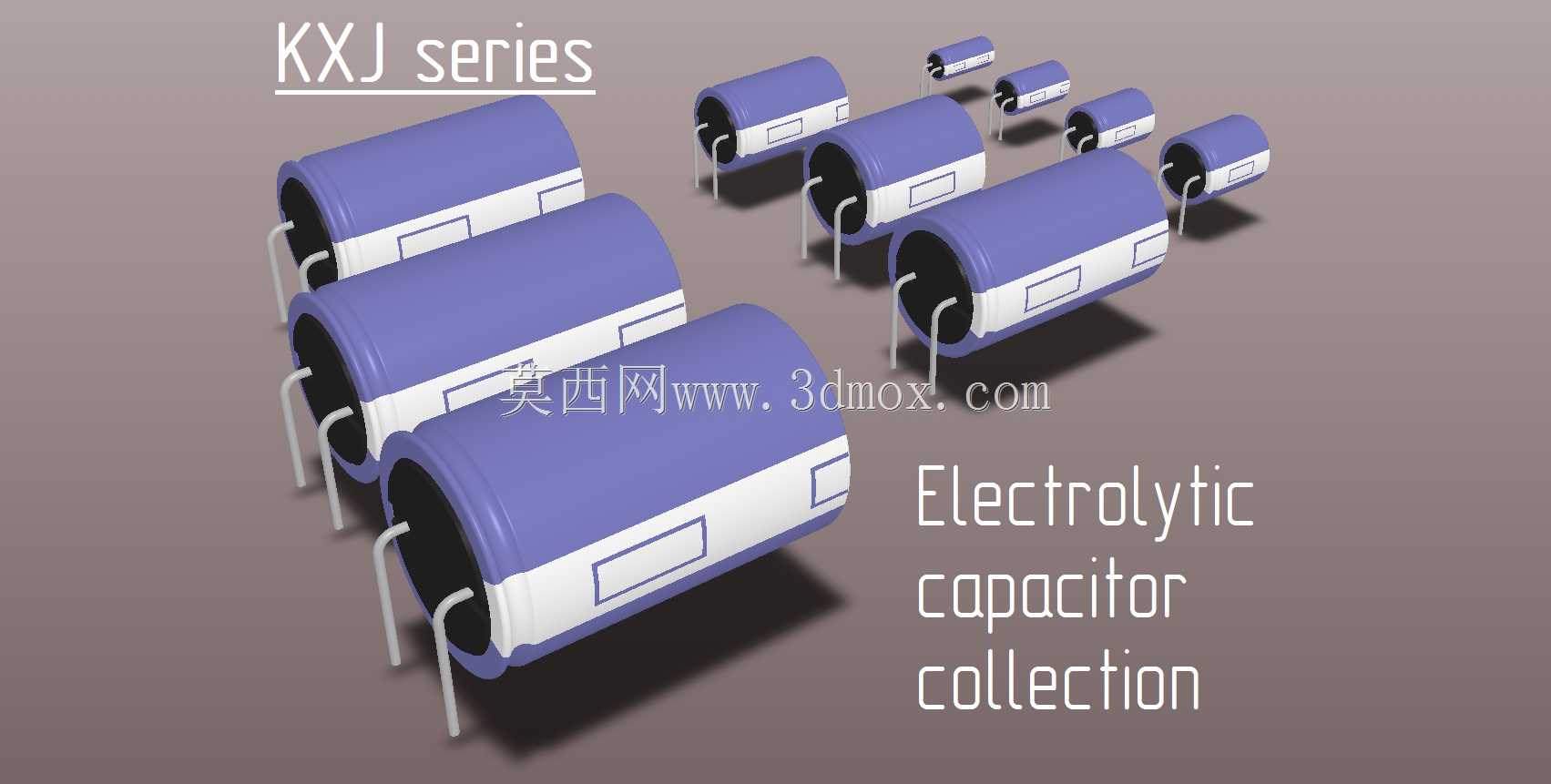

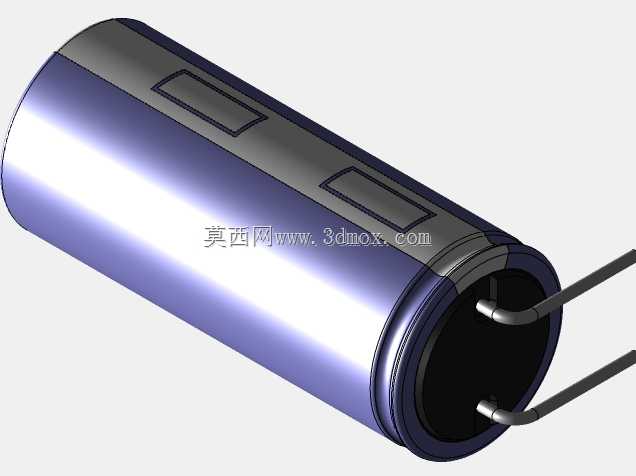

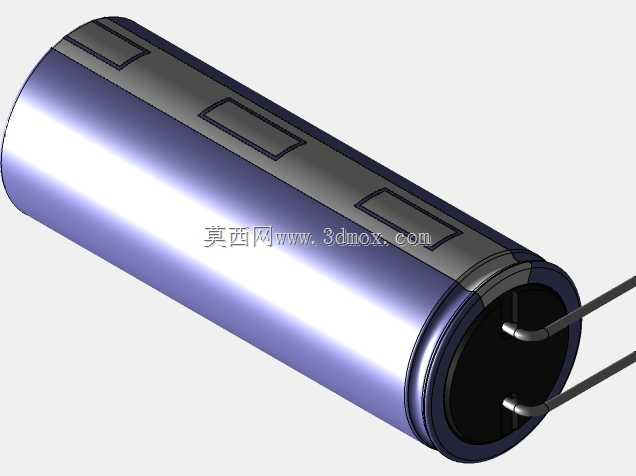

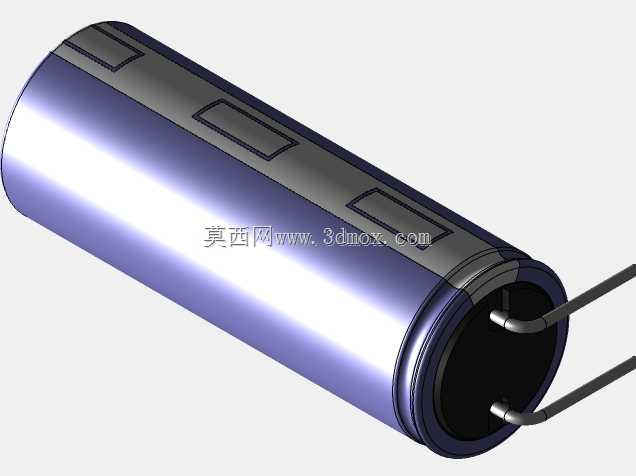

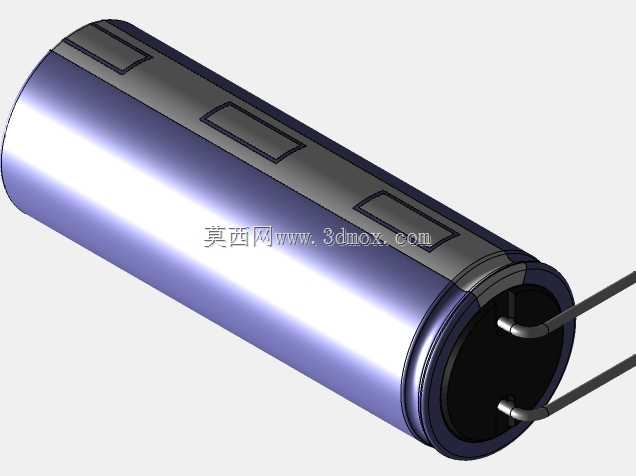

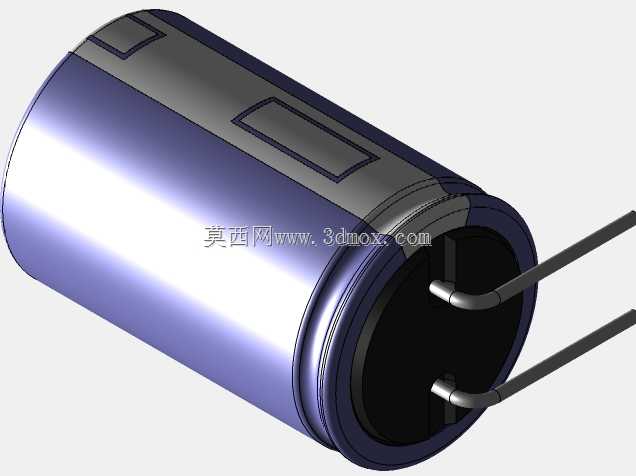

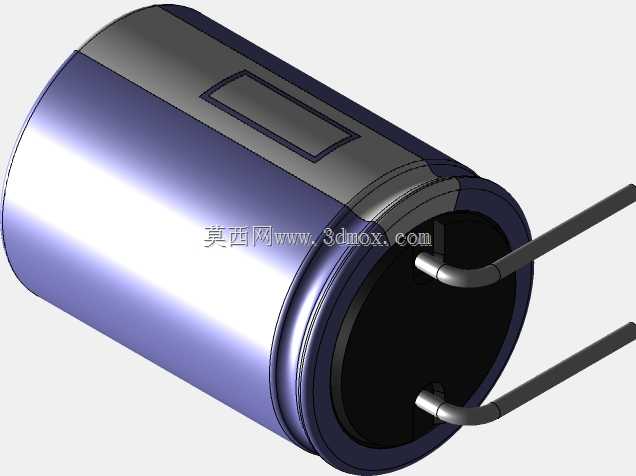

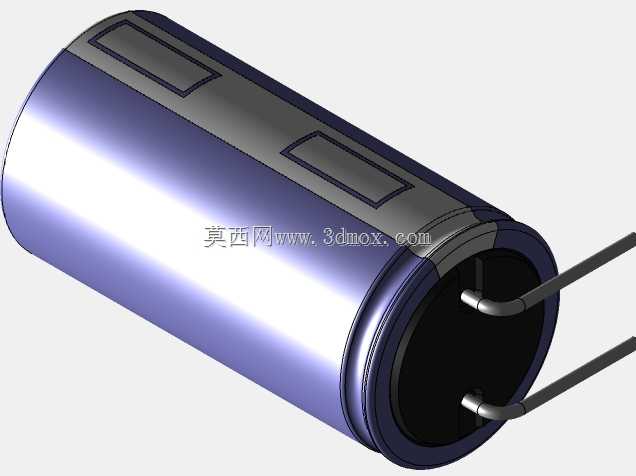

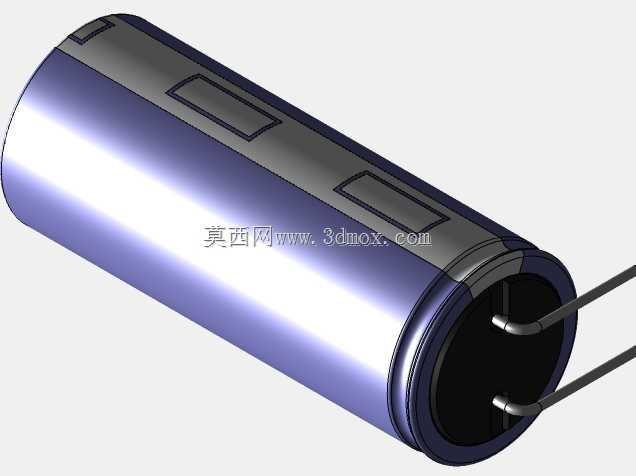

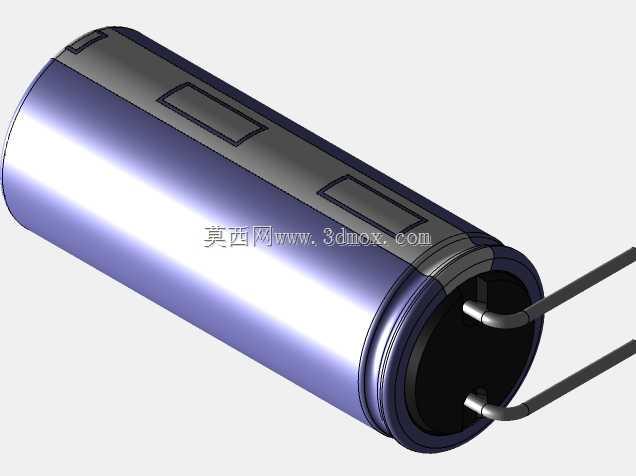

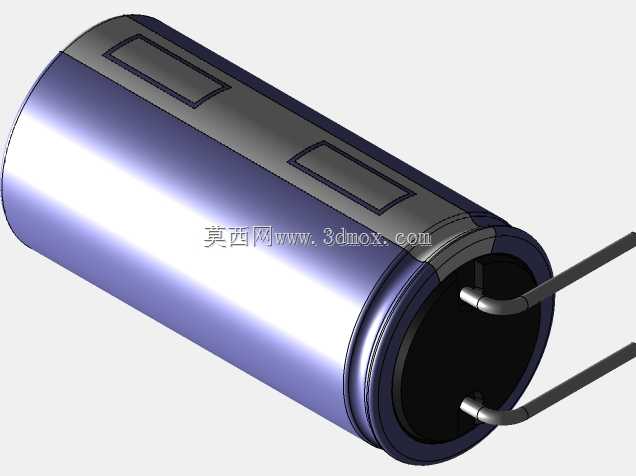

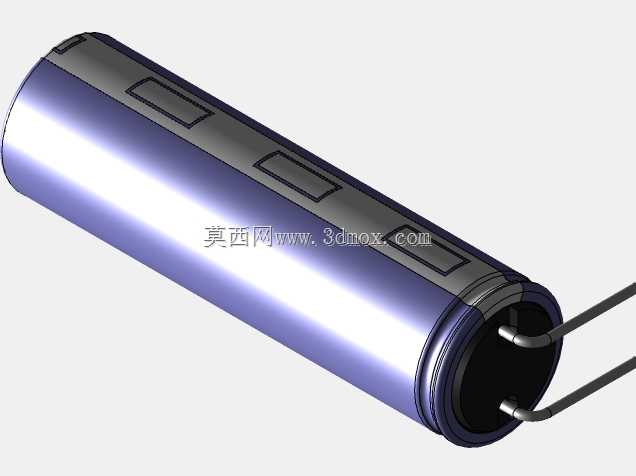

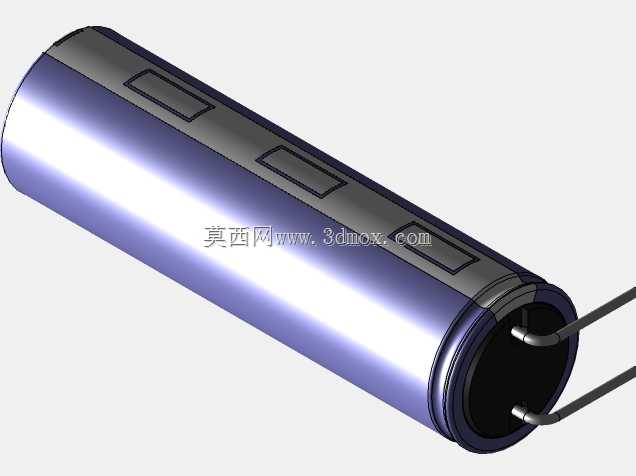

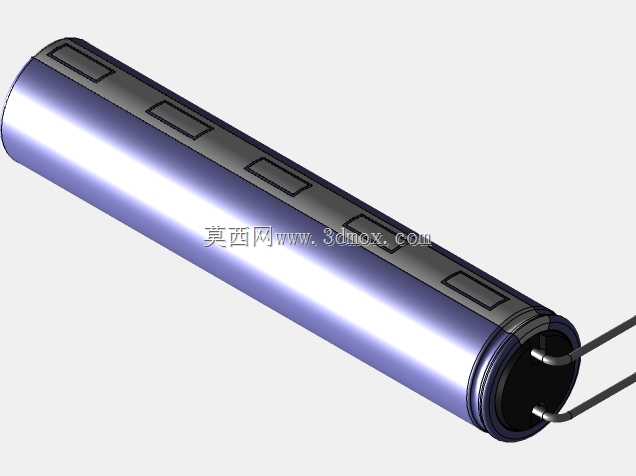

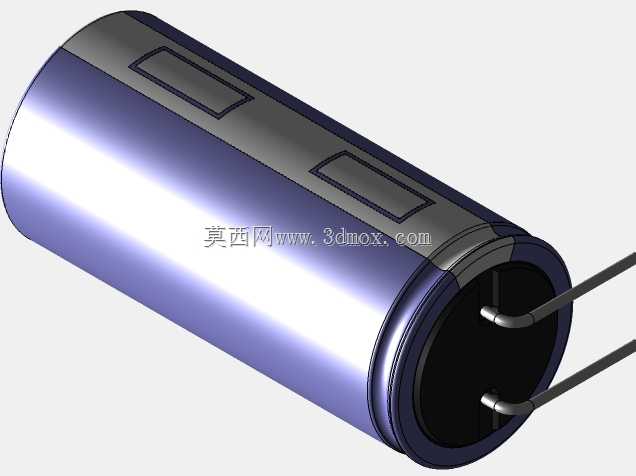

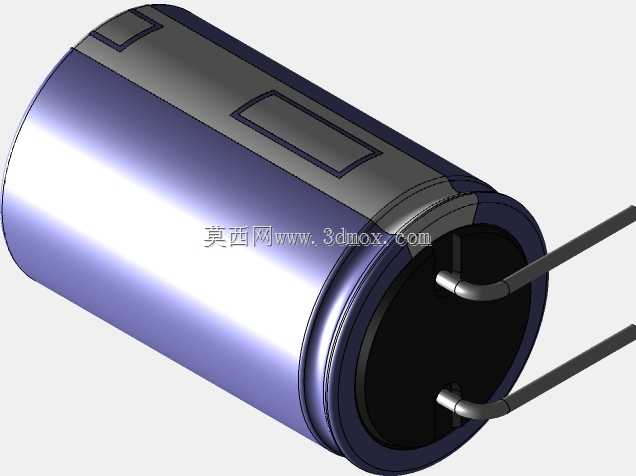

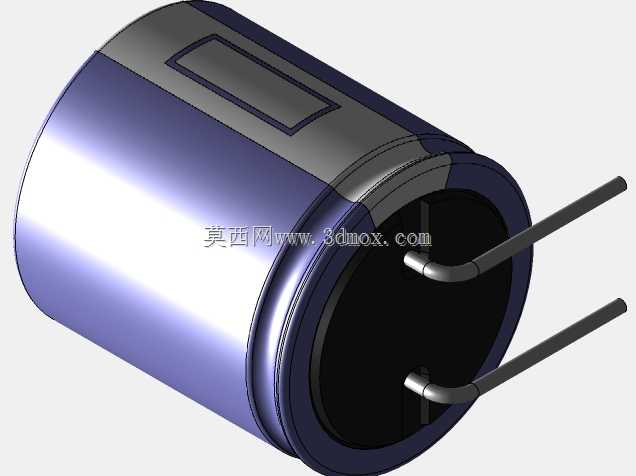

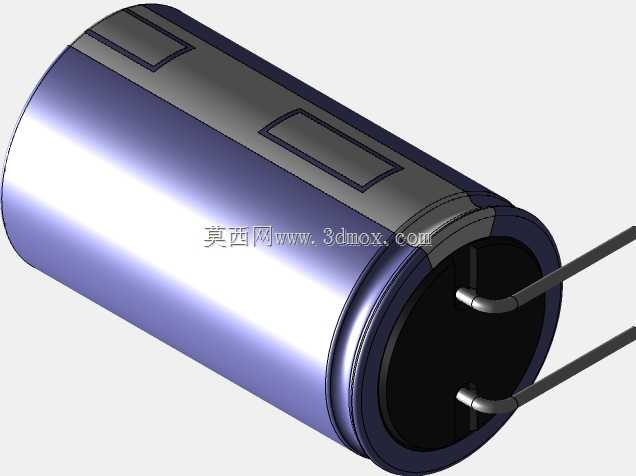

设计过程中优先考虑了板级安装的空间适配性，采用卧式水平安装结构，相比同规格立式电容可大幅降低元件在PCB板上的占用高度，适配超薄型设备、密闭式机壳等对元件竖向尺寸有严格限制的装配场景。整套模型覆盖了该系列全规格尺寸段的产品，每个单体模型都严格还原了真实电容的结构特征：主体为紫色塑封外壳搭配白色极性标识区，清晰标注负极方位避免生产装配时出现极性反接的失误；引脚采用弯折成型的直插式结构，引脚间距、线径都匹配常规PCB板的通孔设计规范，无需额外改板即可直接适配现有标准焊盘尺寸。

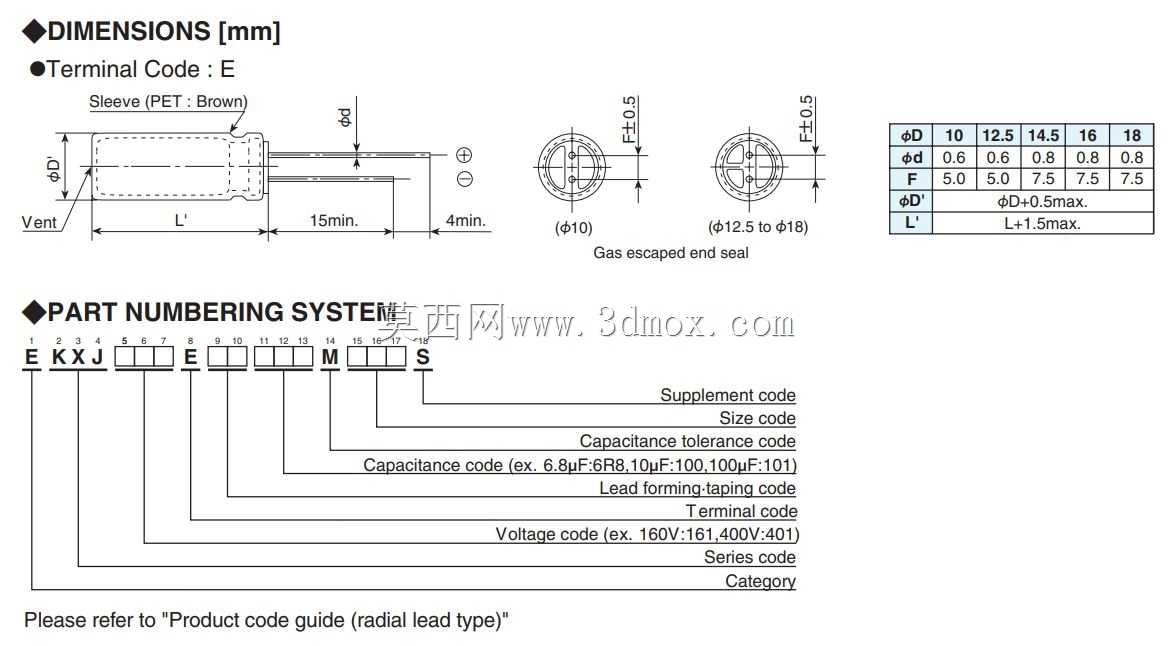

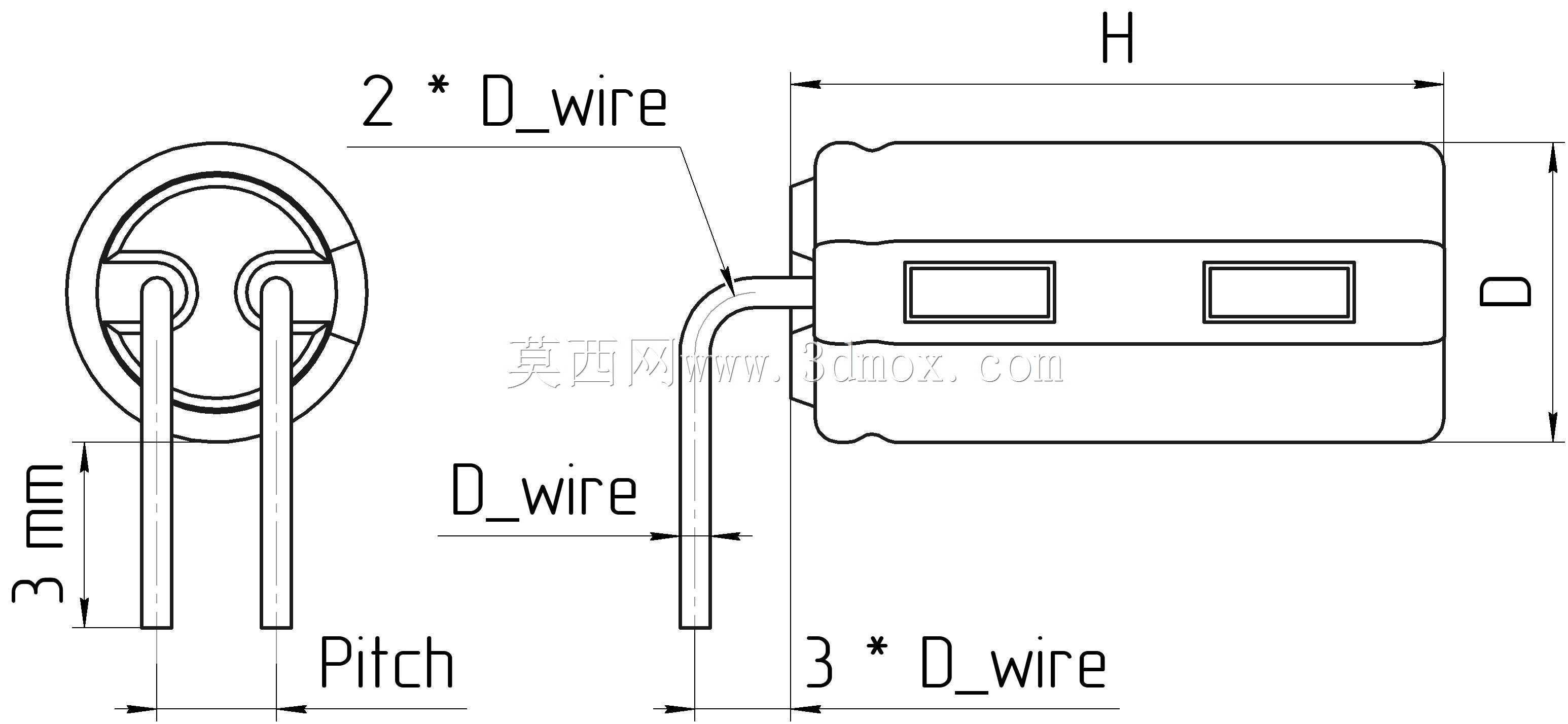

设计时针对不同容值、耐压规格的电容做了尺寸梯度划分，每个单体的主体直径、壳体长度、引脚伸出长度、安装孔距都对应真实物料的参数边界，工程师在进行PCB布局时可直接调用对应规格的模型，精准预判元件与周边接插件、芯片、散热片的安全距离，避免出现装配干涉、引脚长度不足无法过波峰焊、元件高度超出机壳内部净空等常见设计问题。模型同时还原了电容外壳的防滑纹理、极性标识条、引脚镀层质感等细节，既可以用于结构装配阶段的干涉校验，也能用于产品宣传阶段的电路板爆炸图、装配示意图渲染，无需额外调整模型细节即可直接出图使用。在批量BOM选型阶段，工程师可直接根据电路的容值、耐压、纹波电流需求匹配对应尺寸的模型，快速完成板上布局排布，大幅缩短前期方案评估与Layout迭代的周期，同时卧式安装的结构也能提升设备在振动工况下的引脚抗疲劳能力，降低长期使用中引脚脱焊、元件松动的失效风险，提升整机产品的长期运行可靠性。
