15吨伸缩臂格构吊臂结构设计

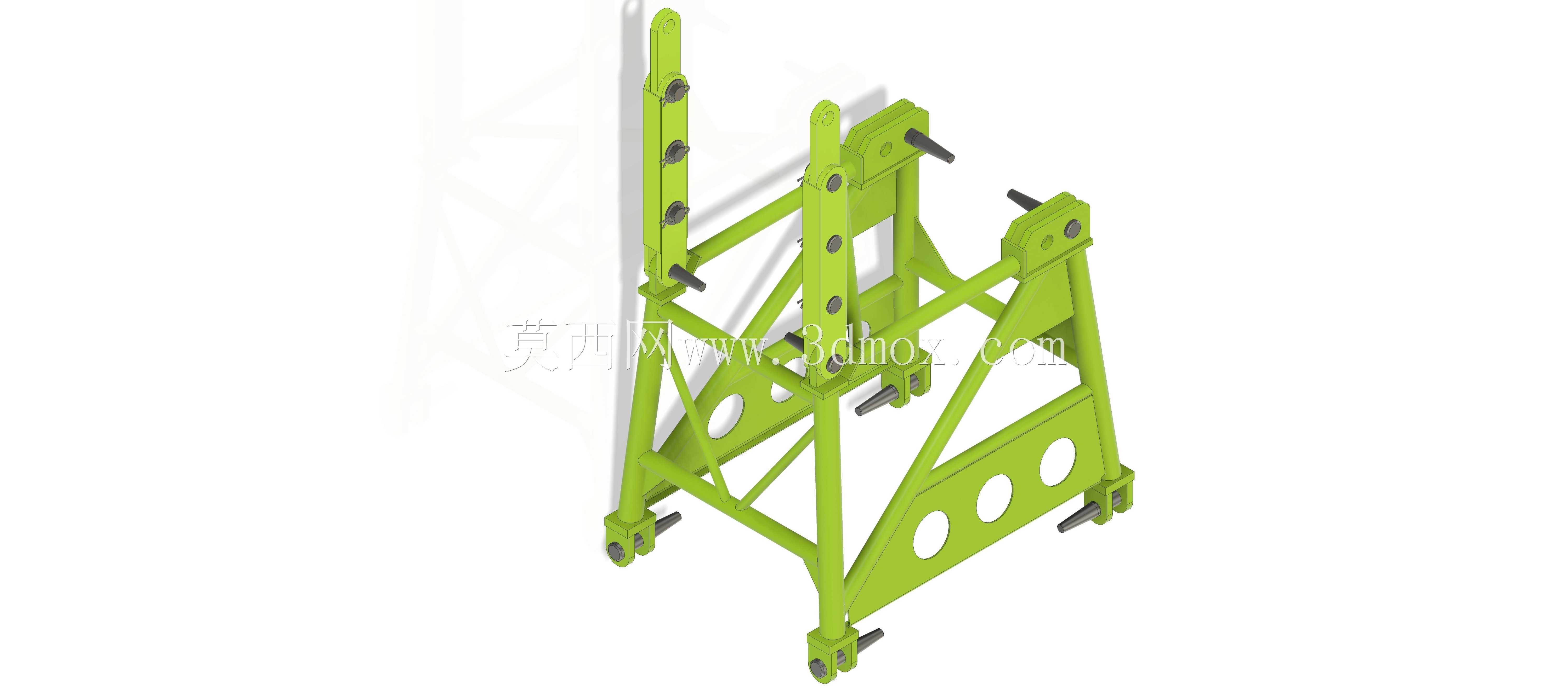

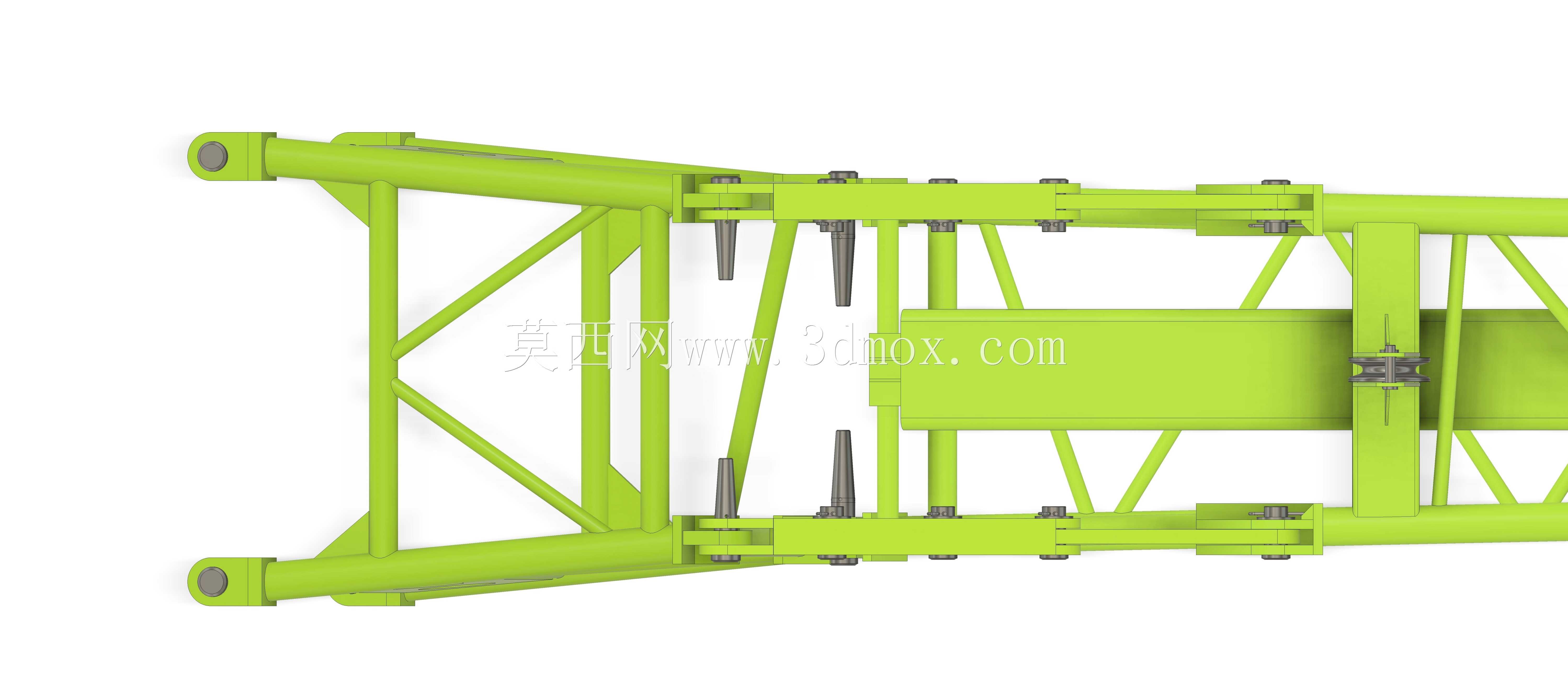

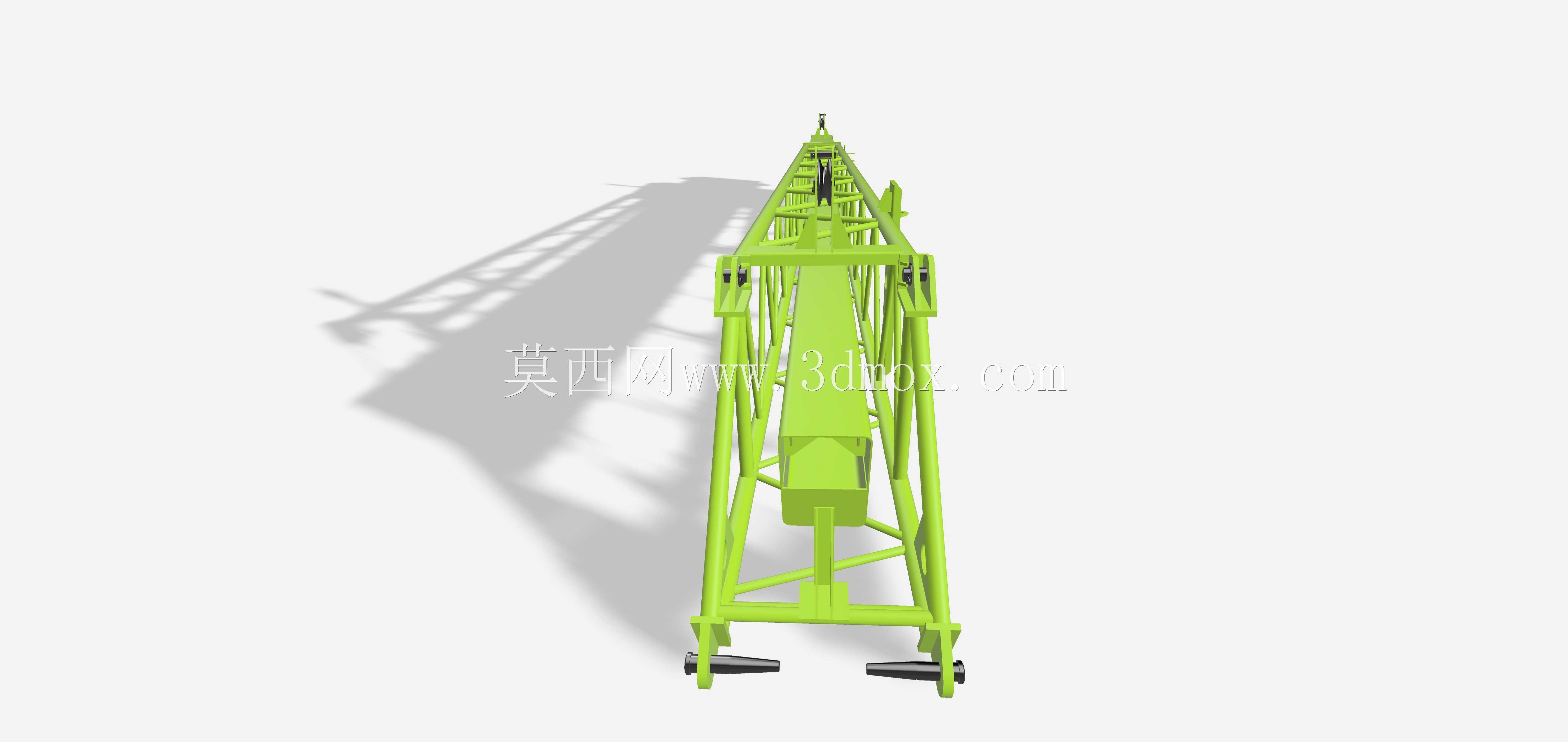

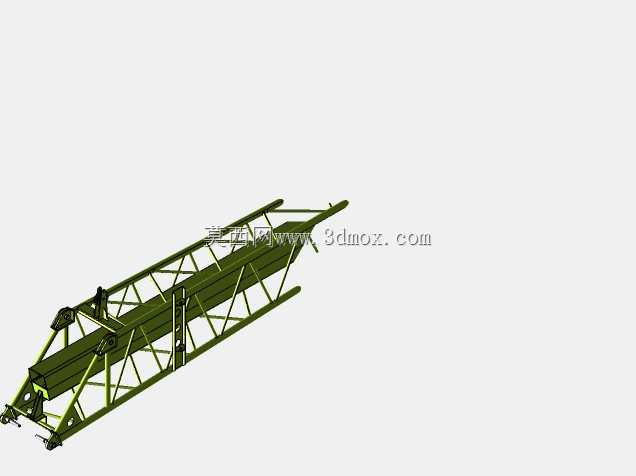

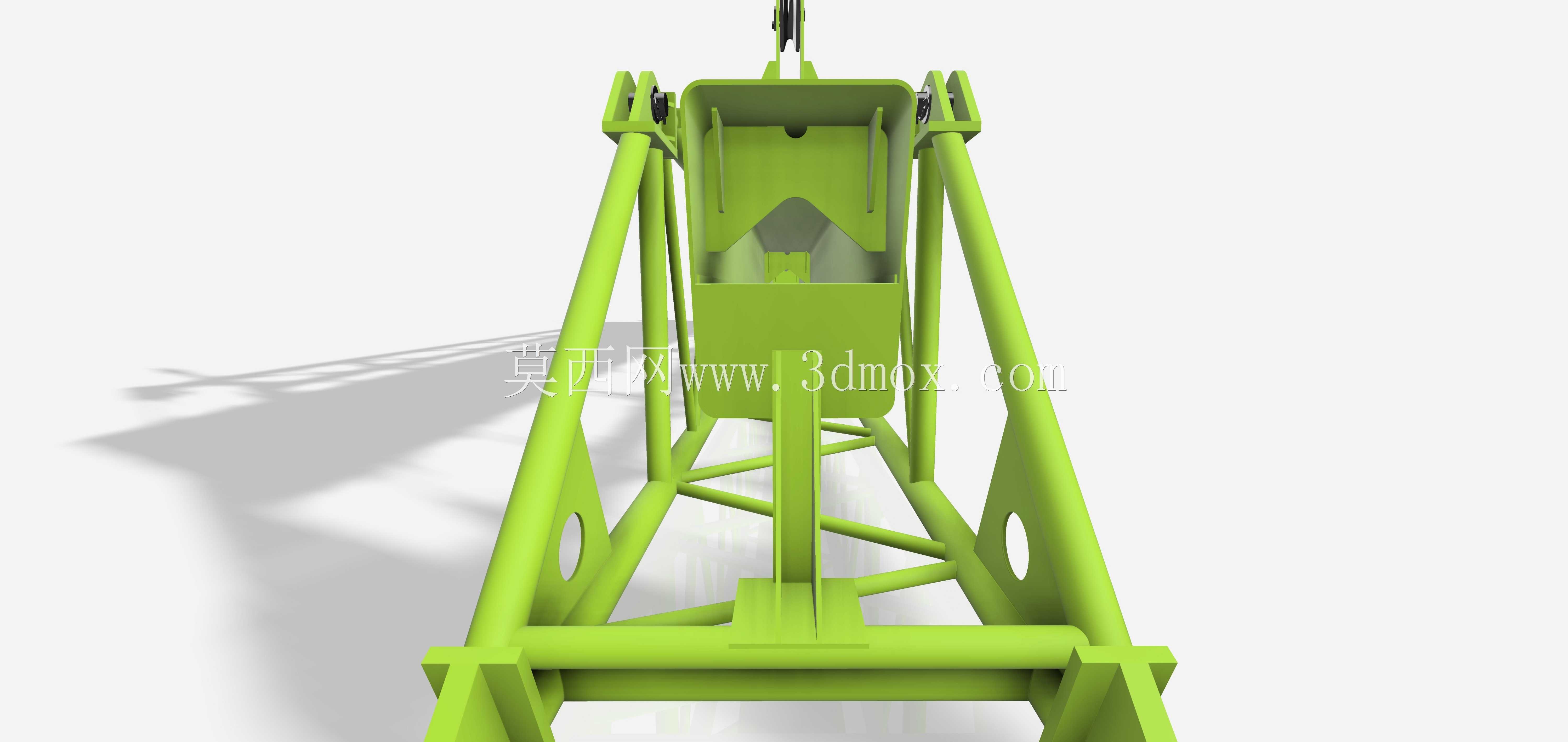

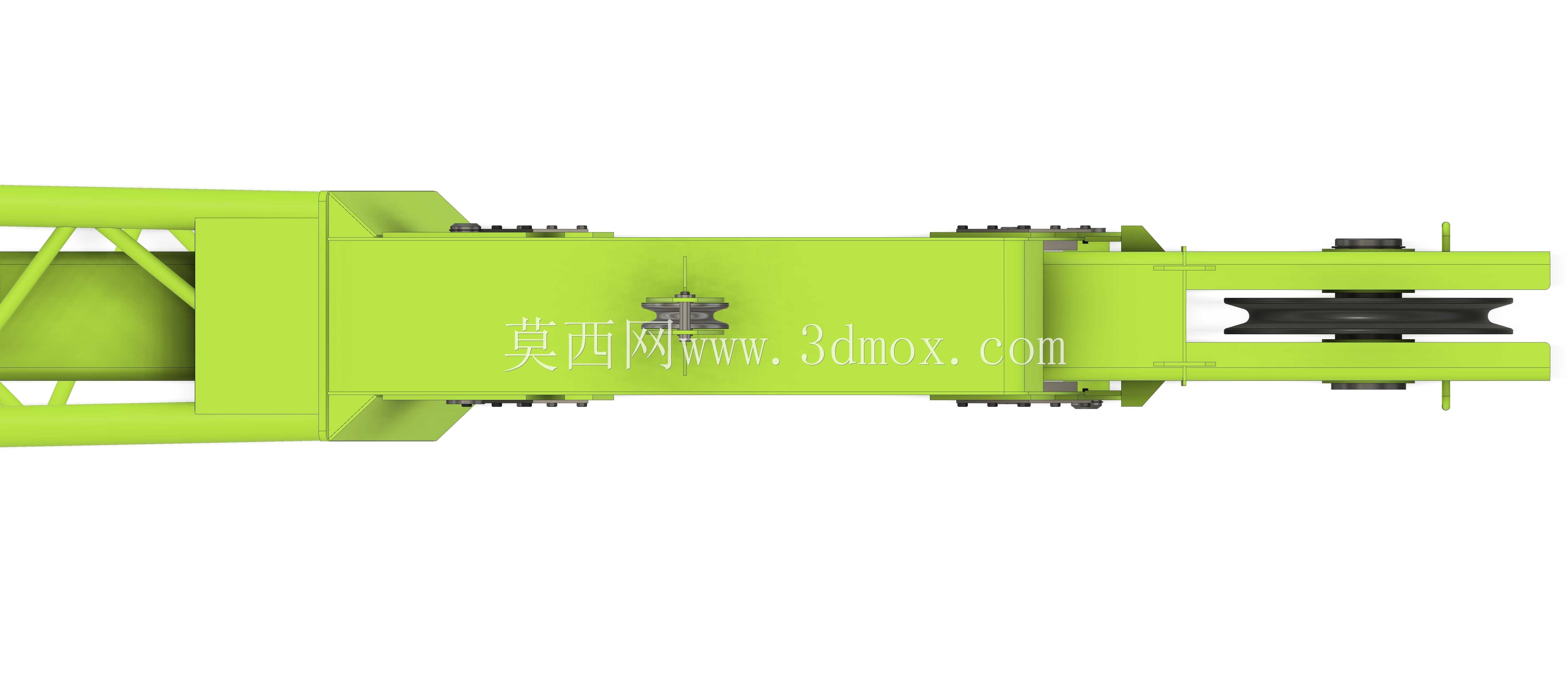

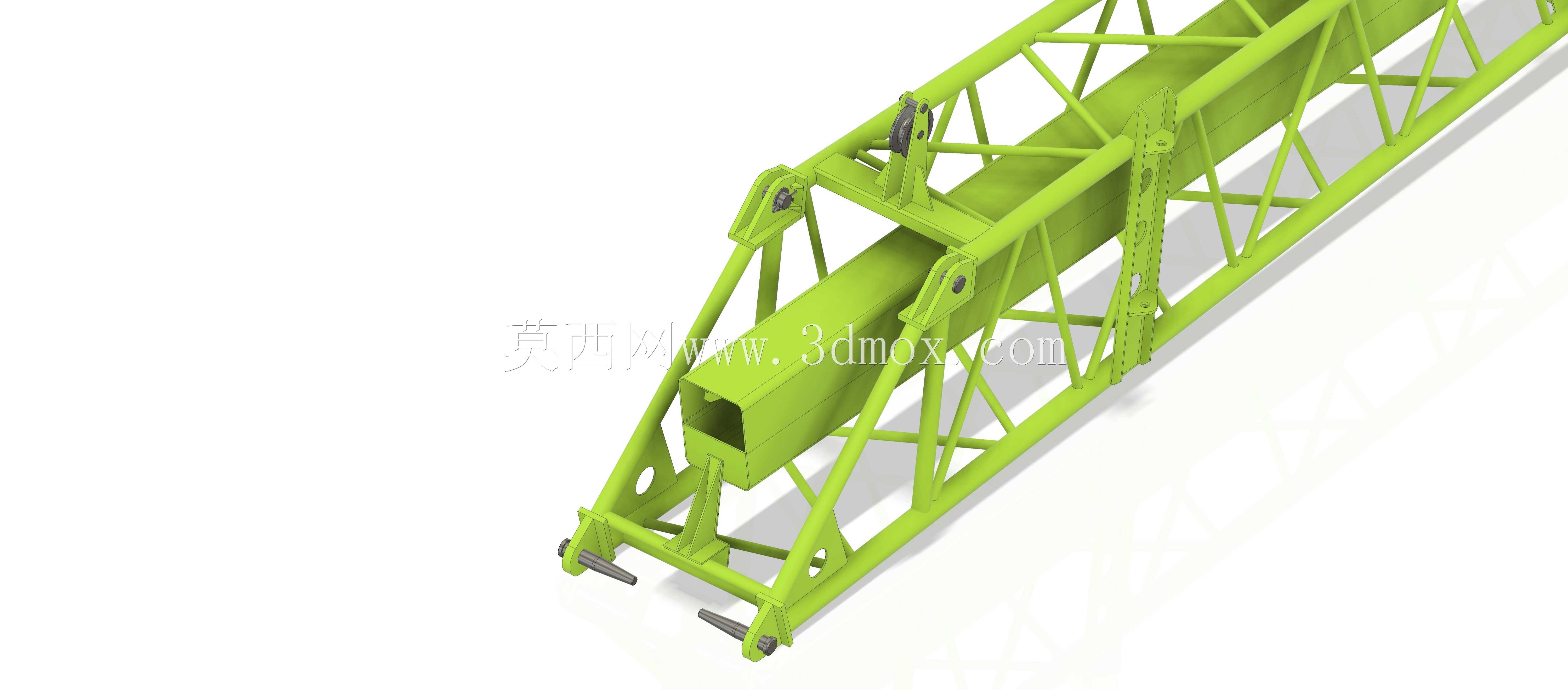

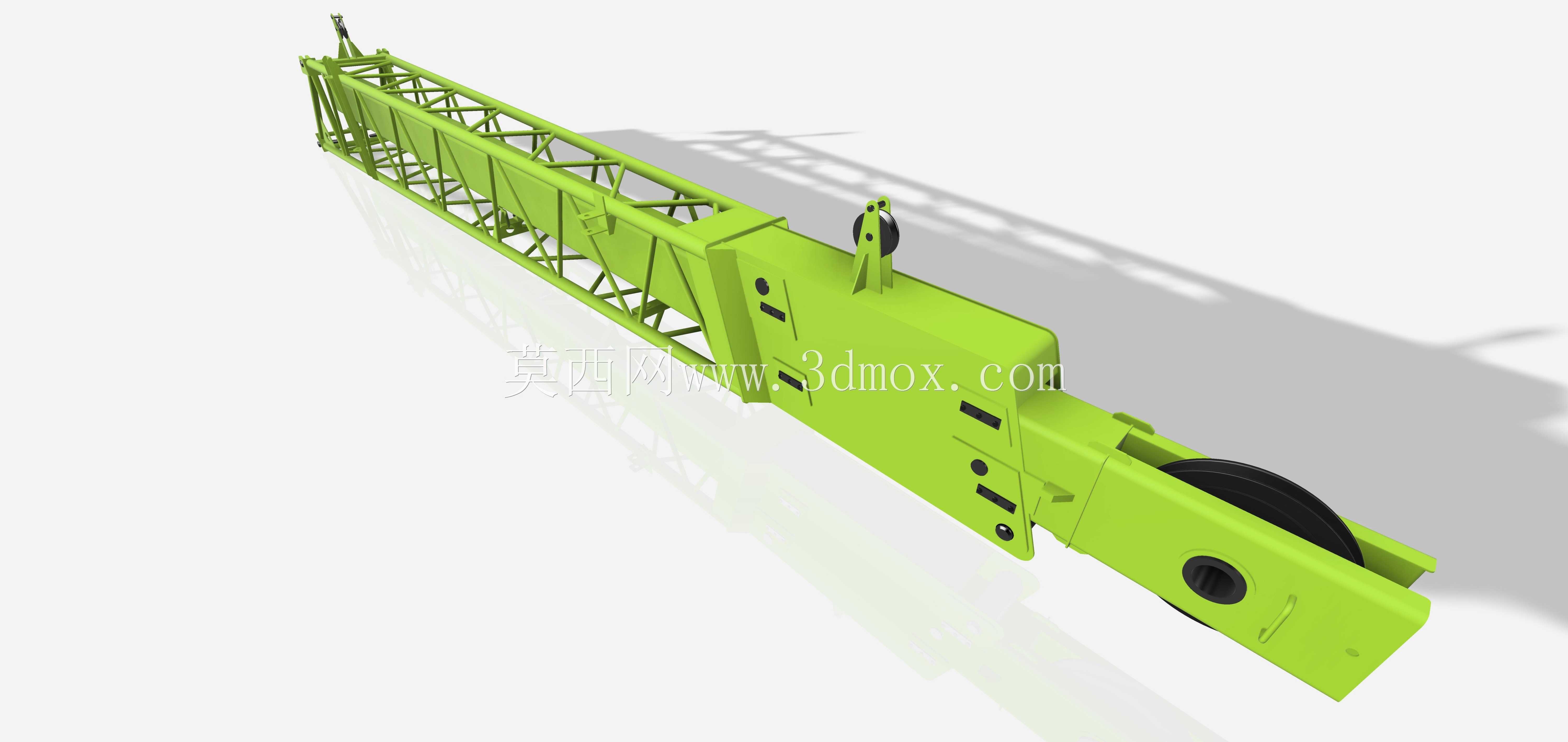

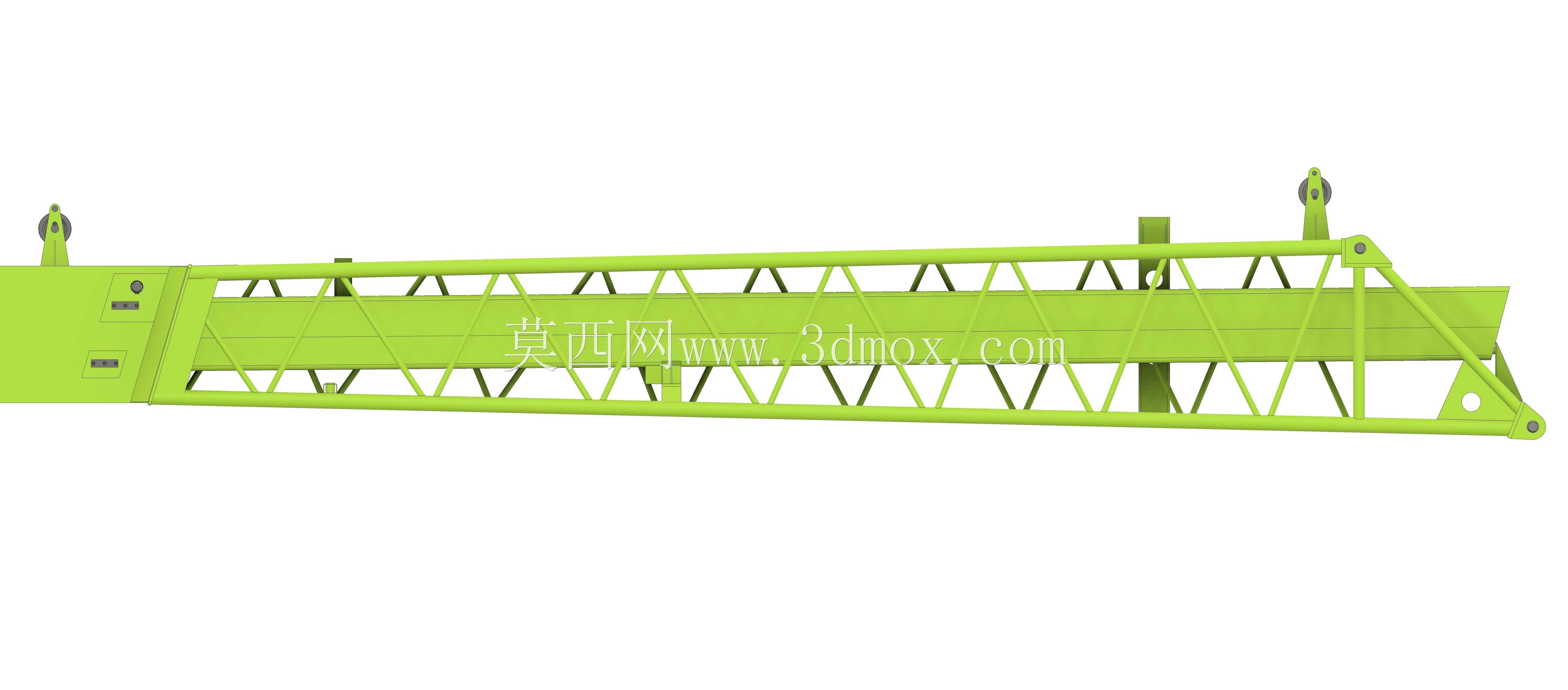

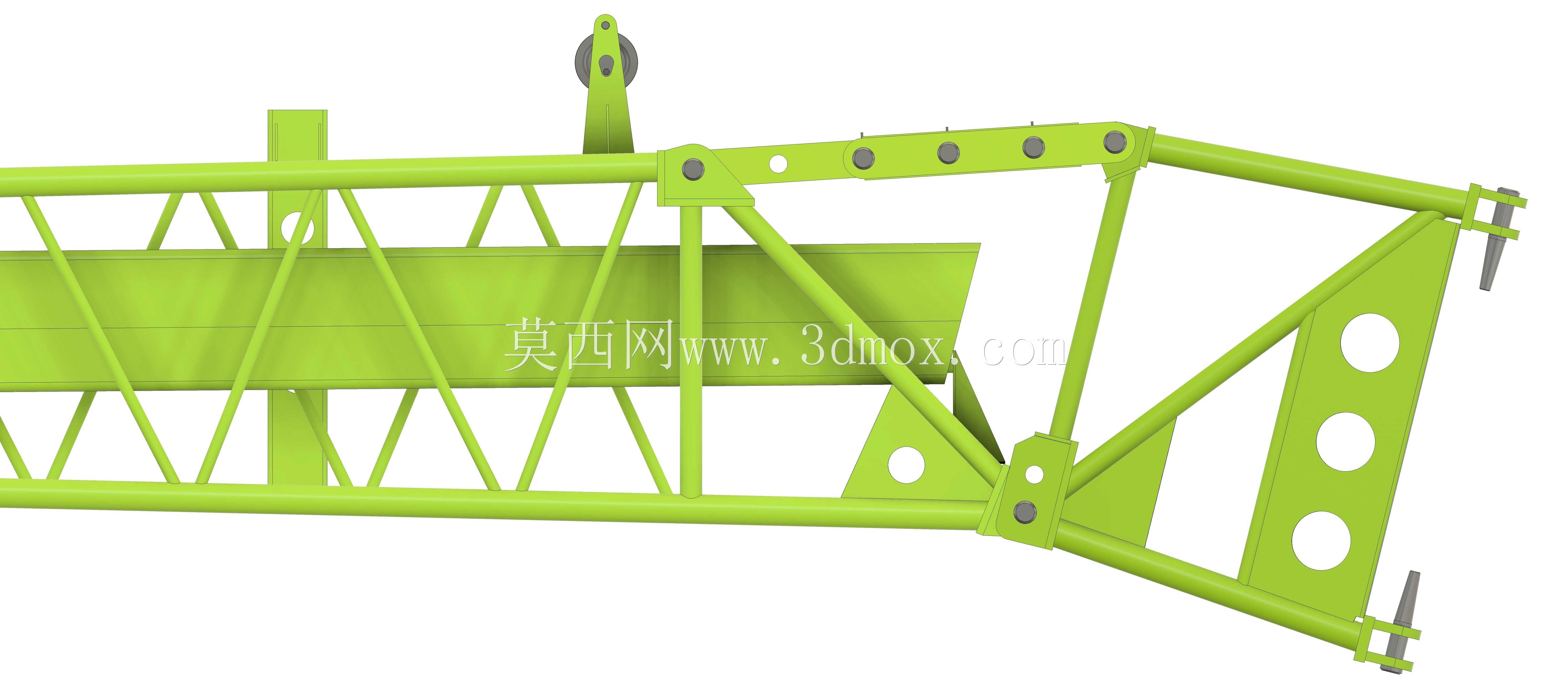

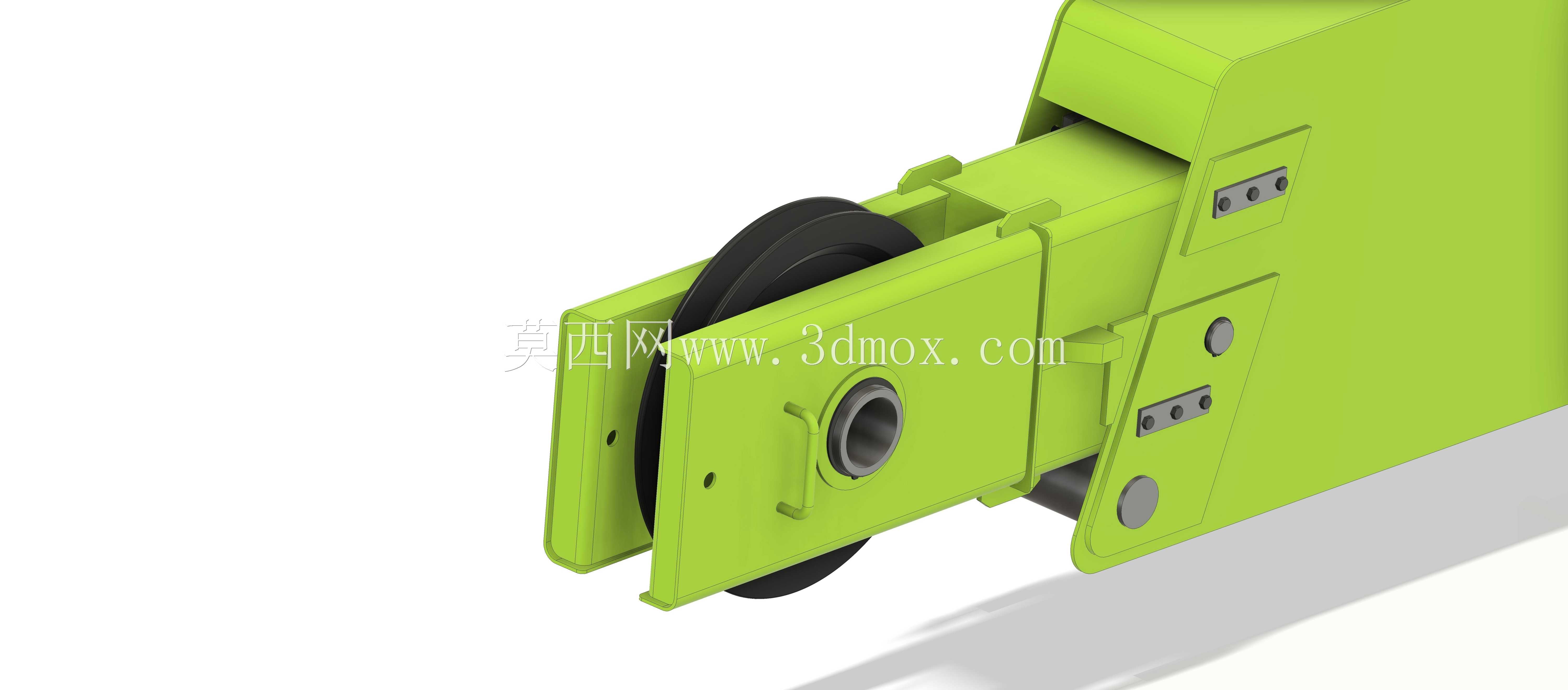

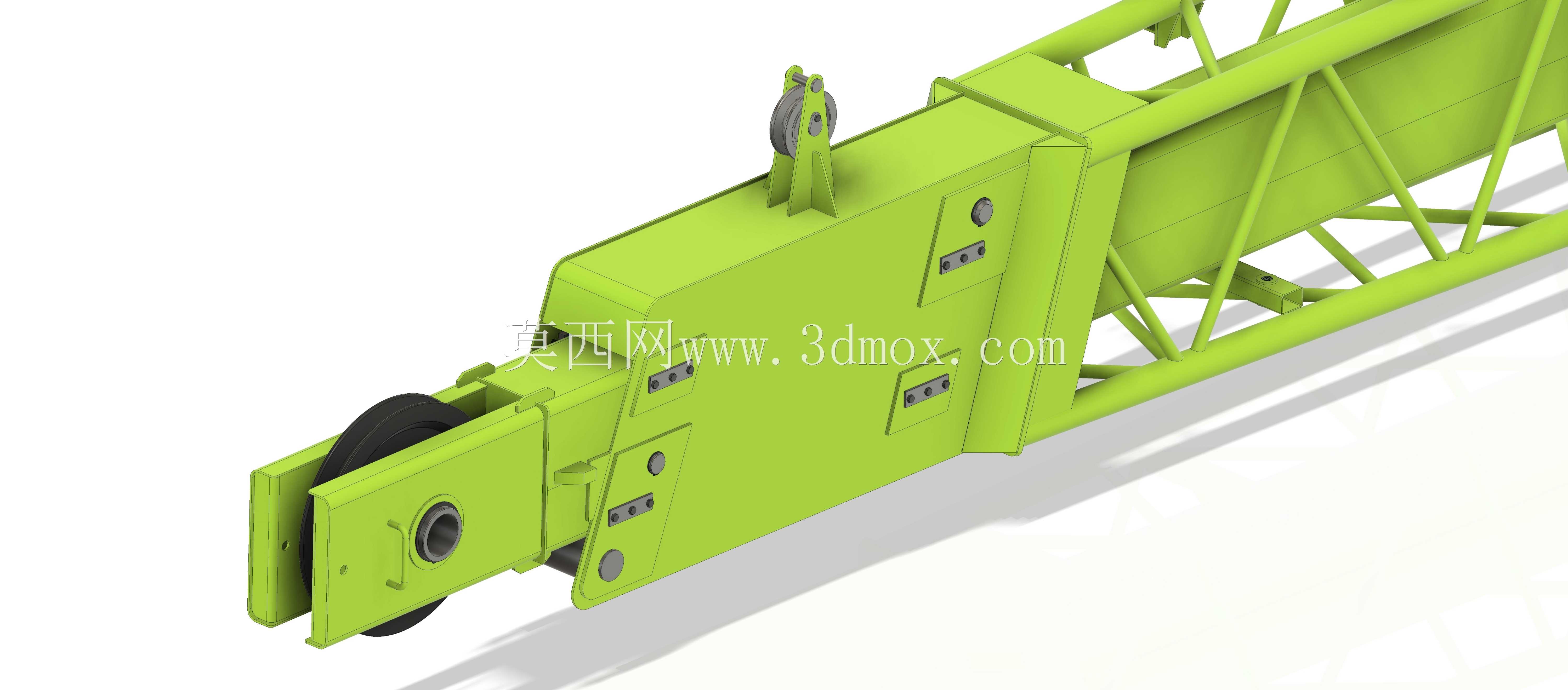

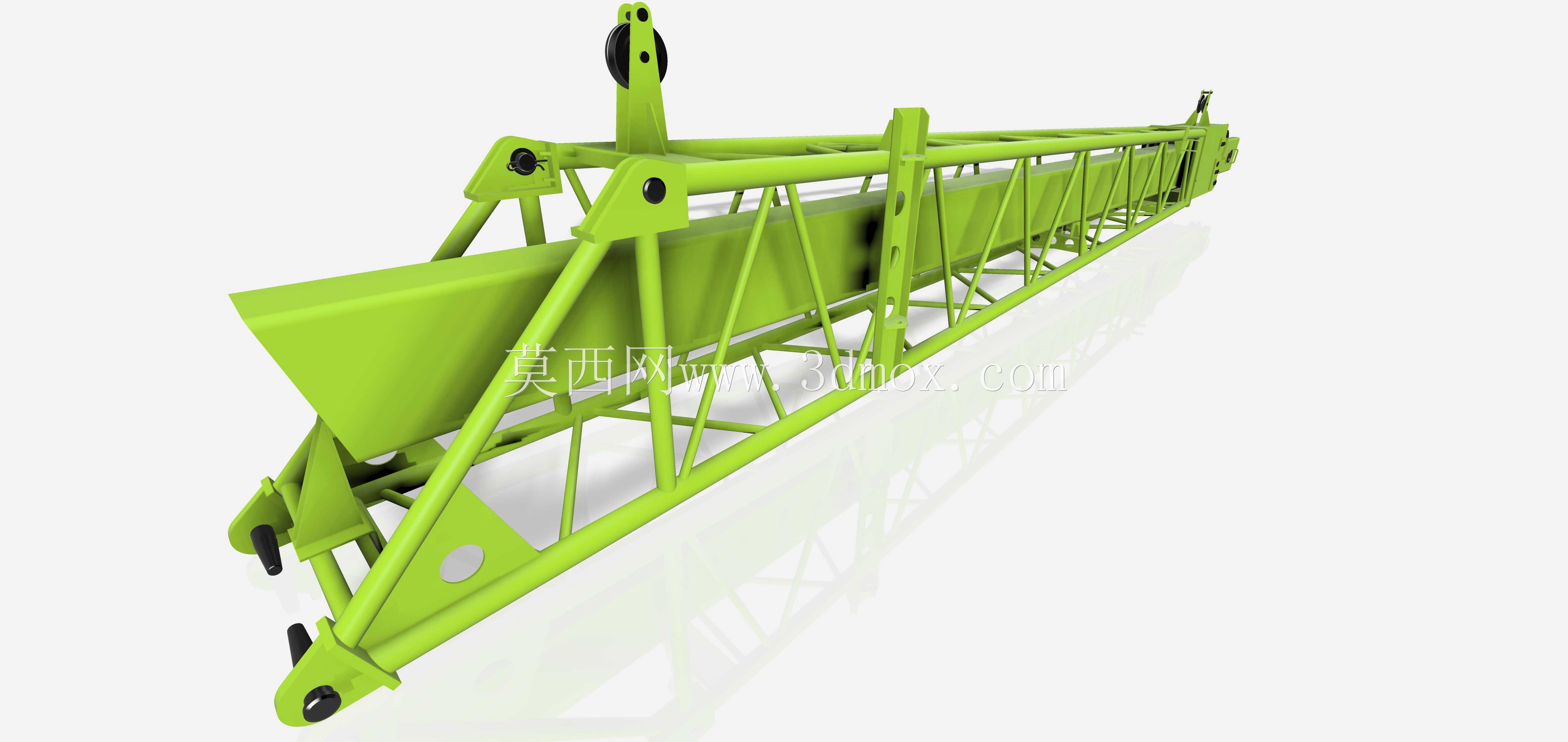

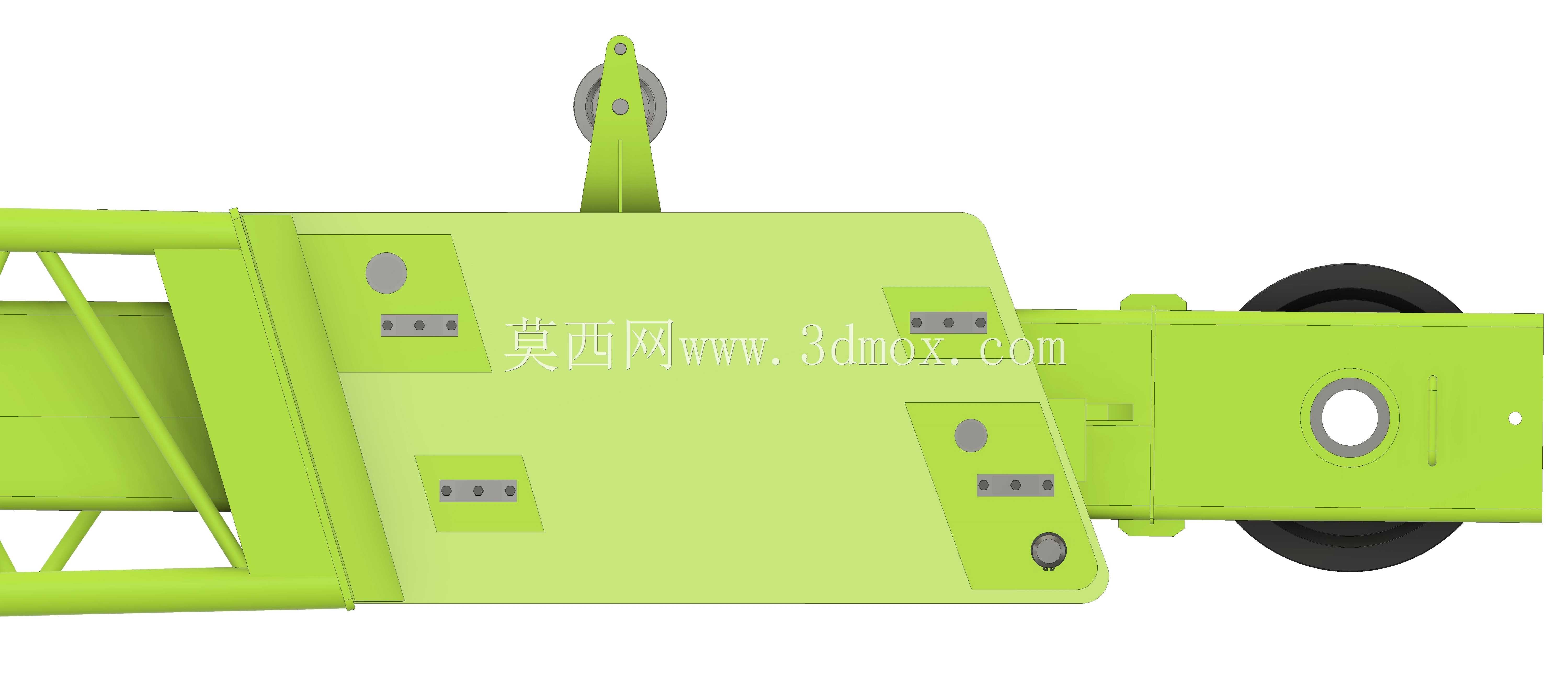

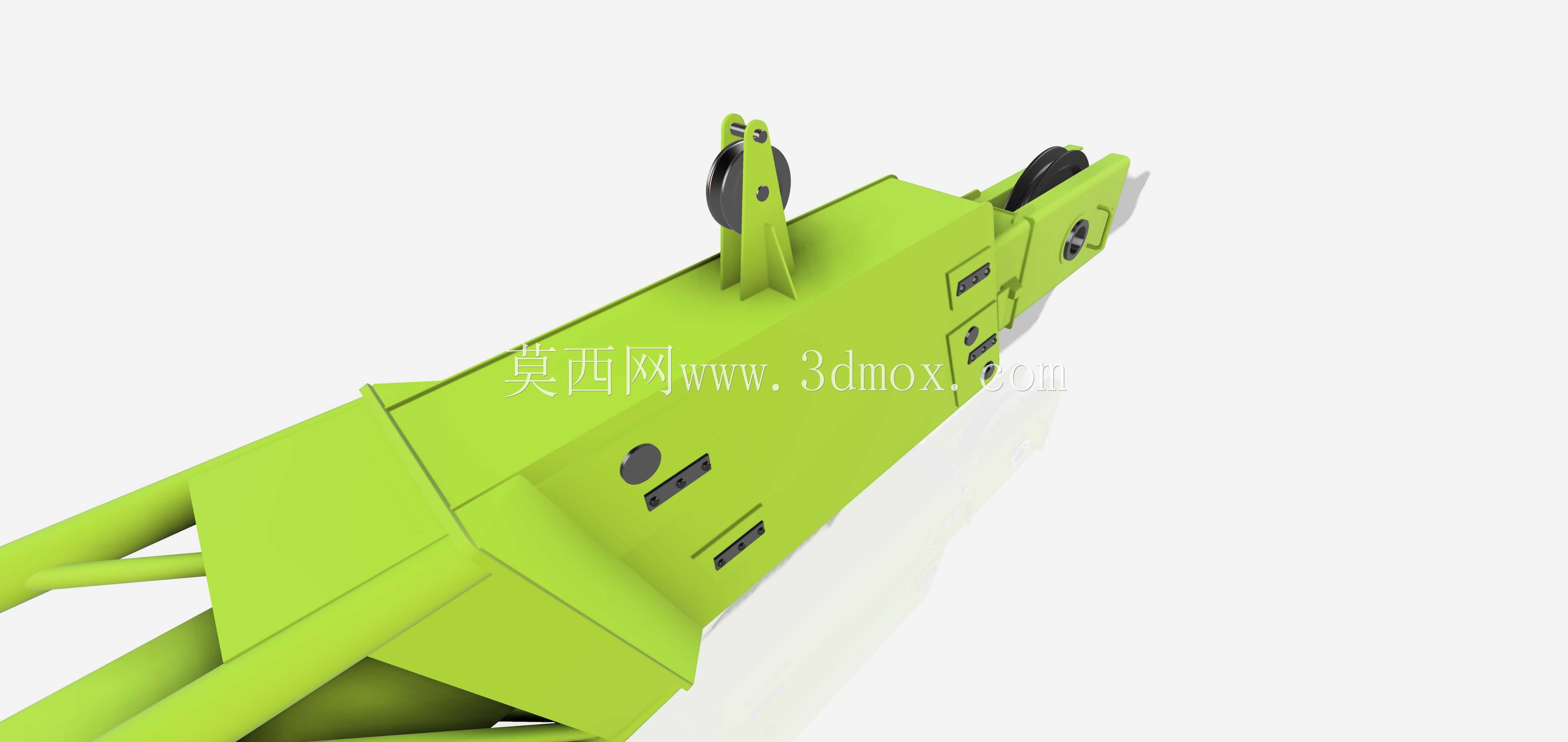

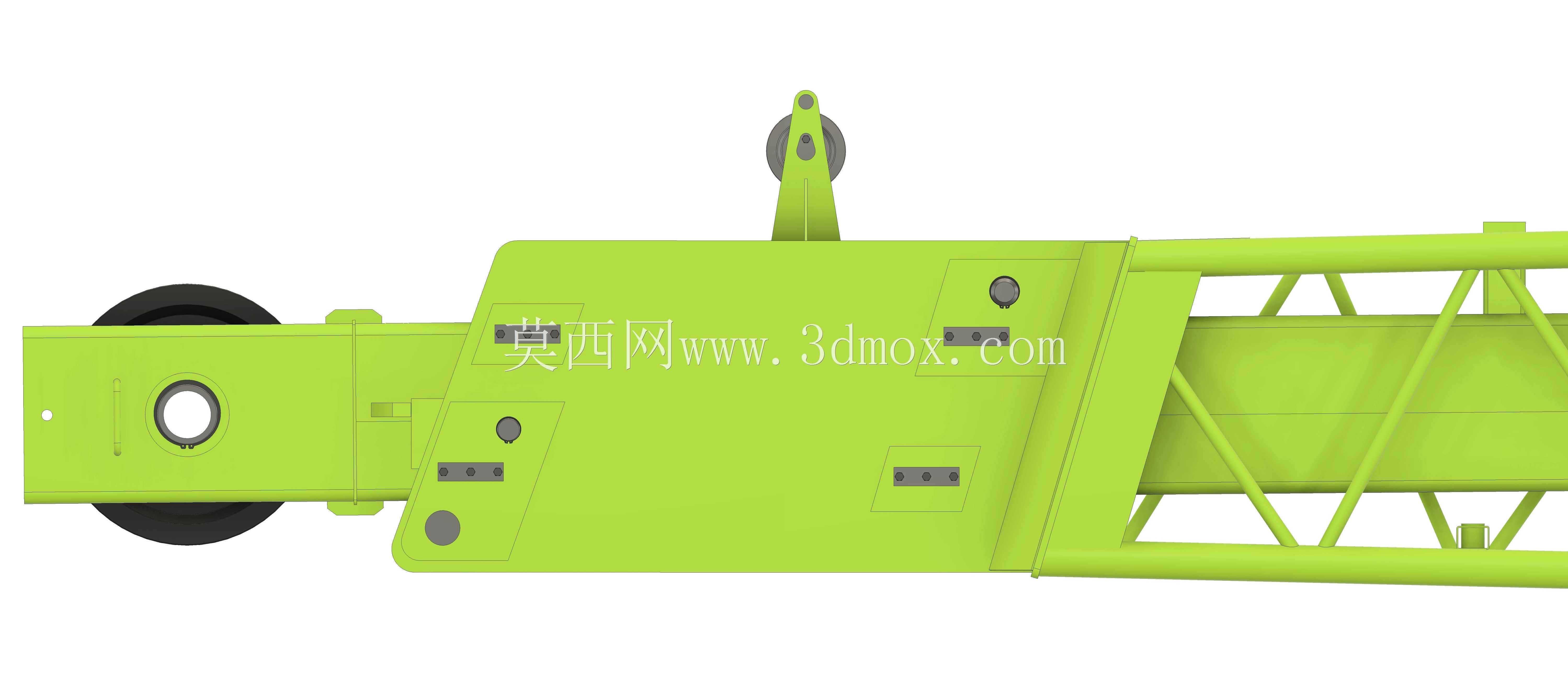

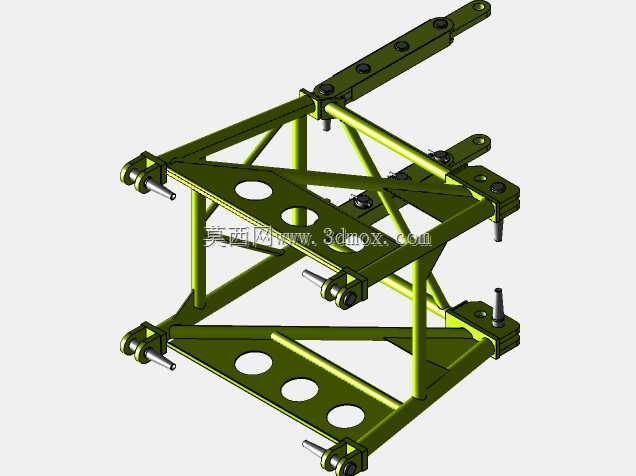

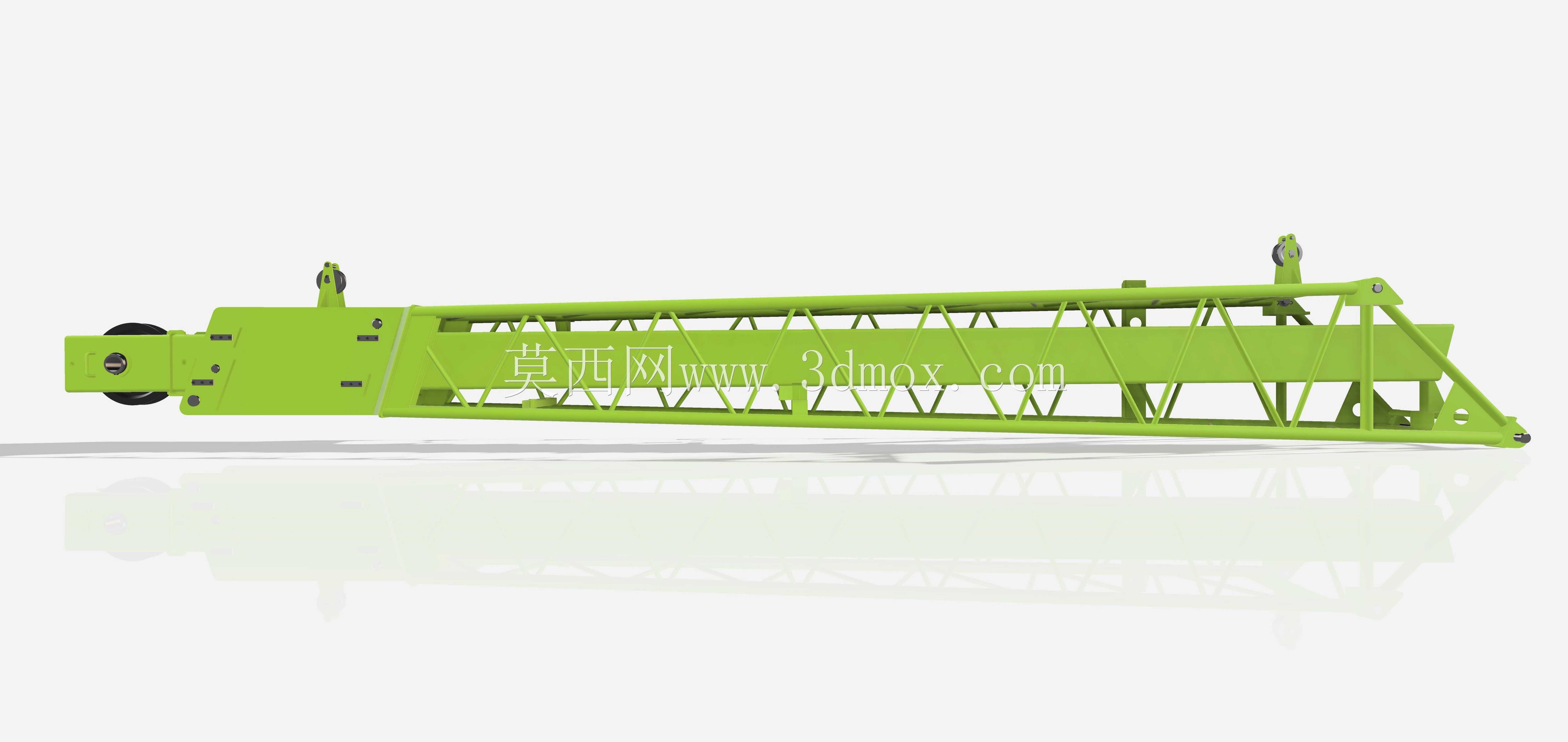

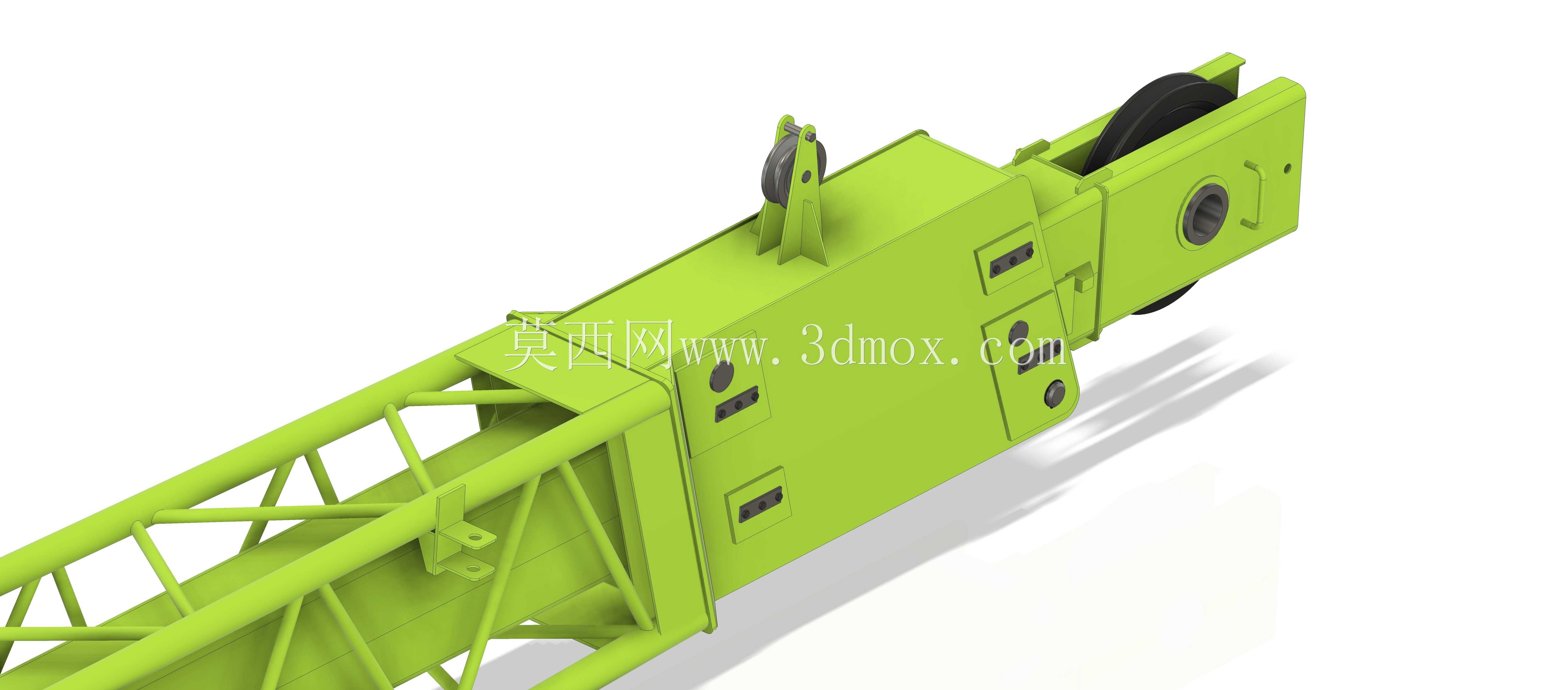

这款格构吊臂是中大吨位伸缩臂式起重设备的核心承载作业部件，主要适配15吨级轮式汽车起重机的伸缩臂架系统，在基建施工、设备吊装、市政运维、物料转运等多类作业场景中承担载荷传递与作业幅度拓展的核心功能，是决定起重设备作业覆盖范围与额定起升能力的关键结构单元。从实际作业用途来看，该吊臂一端连接起重机转台的变幅铰接支座，另一端通过头部滑轮组挂载起升吊钩与钢丝绳索具，可跟随伸缩油缸的驱动完成多节臂的同步伸缩动作，配合变幅机构调整作业仰角，能够覆盖不同作业半径下的重物起升、变幅、回转与落位需求，尤其适配狭窄场地内的中远距离吊装作业，在城乡建筑施工、管网设备安装、厂区设备移位、应急救援吊装等场景中都能发挥稳定的承载作用。在功能特性设计上，该吊臂采用箱型主臂结合格构式延伸臂的混合结构形式，靠近转台的根部采用高强度钢板焊接成封闭箱型截面，保障大载荷下的抗扭、抗弯刚度，避免臂架在重载作业时出现失稳变形；向外延伸的臂段采用格构式桁架结构，通过型钢杆件的空间排布优化受力传递路径，在保证整体结构强度的前提下大幅降低臂架自重，减少对整车重心与额定起重量的负面影响。臂架头部集成了多组导向滑轮与防脱绳挡块，能够对起升钢丝绳进行可靠导向，避免钢丝绳在伸缩、变幅过程中出现跳绳、卡滞问题，头部预留的吊耳结构可用于挂载副臂、辅助吊具等拓展作业附件，适配不同类型的吊装作业需求。从设计思路层面，该结构充分结合了箱型臂的抗扭优势与格构臂的轻量化优势，在臂节的连接位置设计了精准的滑块导向结构，保障多节臂伸缩过程中的同轴度，避免伸缩卡滞或局部应力集中；臂身表面预留的电气走线槽与液压管路固定位，能够规整排布臂端传感器、照明装置、液压附件的连接线路，避免作业过程中管线被剐蹭损坏。在外形尺寸与安装边界设计上，该吊臂的根部铰接孔位尺寸与配套起重机的转台支座完全匹配，臂架收缩状态下的外轮廓尺寸符合整车道路行驶的外廓限值要求，不会出现超宽、超高影响通行的问题；臂架完全伸出后的作业长度可覆盖对应吨位起重机的常用作业幅度范围，臂架各节段的搭接长度经过受力校核，在最大伸出长度、最大仰角工况下仍能保证足够的结构稳定性，臂身侧面预留的滑块调整间隙可方便后期运维时对臂架配合间隙进行校准，降低长期使用后的磨损晃动问题。整体结构在受力关键位置做了局部加强设计，对应滑轮支座、铰接点位、臂节搭接位置的板材厚度做了针对性提升，能够承受额定载荷下的交变应力冲击，减少长期重载作业下的结构疲劳损伤。
