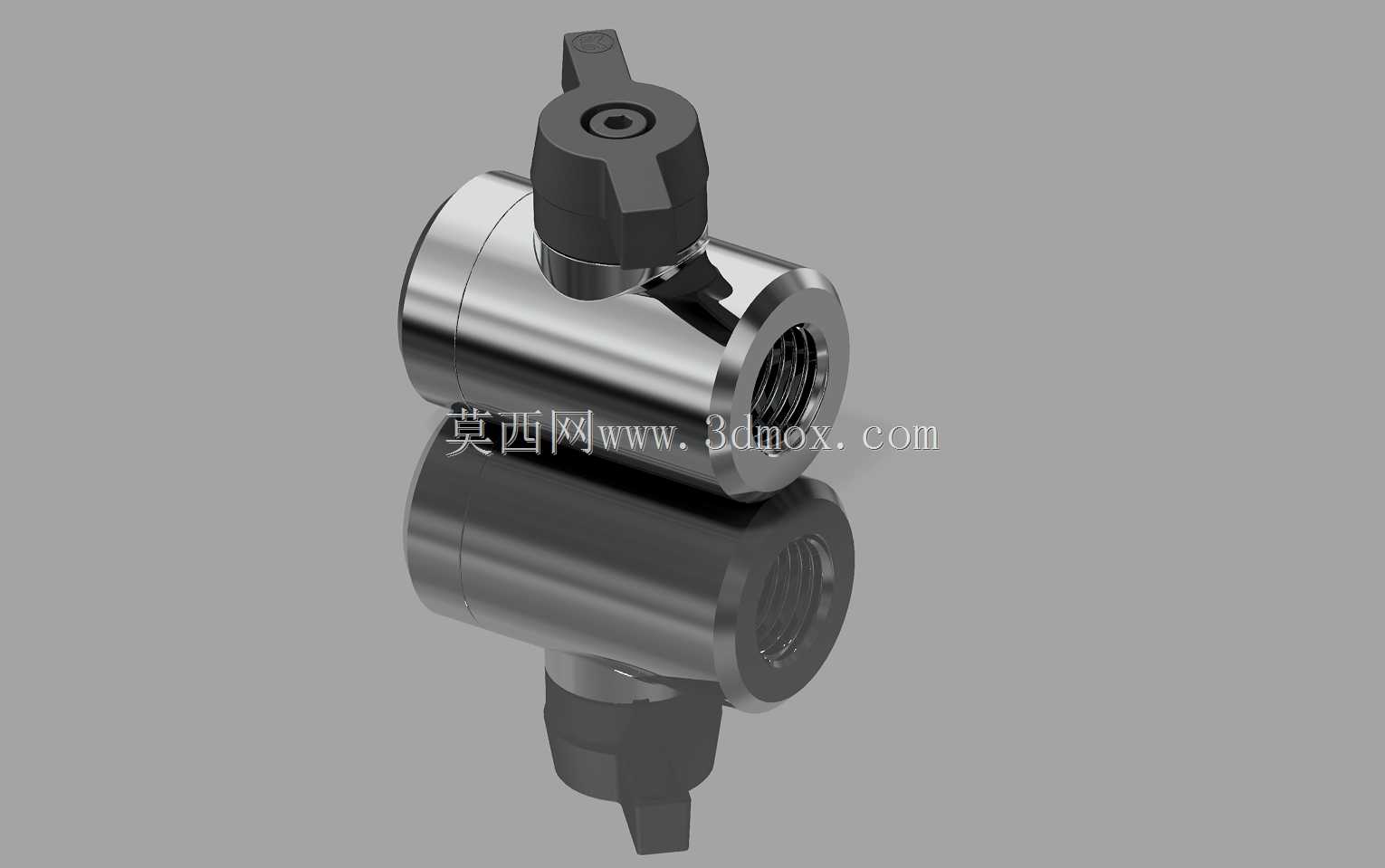

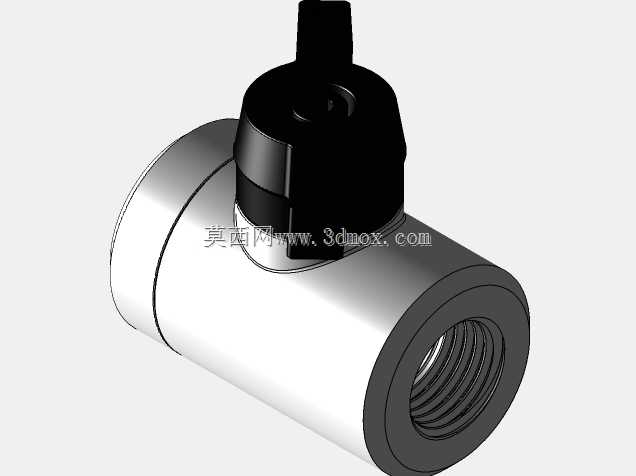

EK-AF球阀（10mm）G1/4-镍

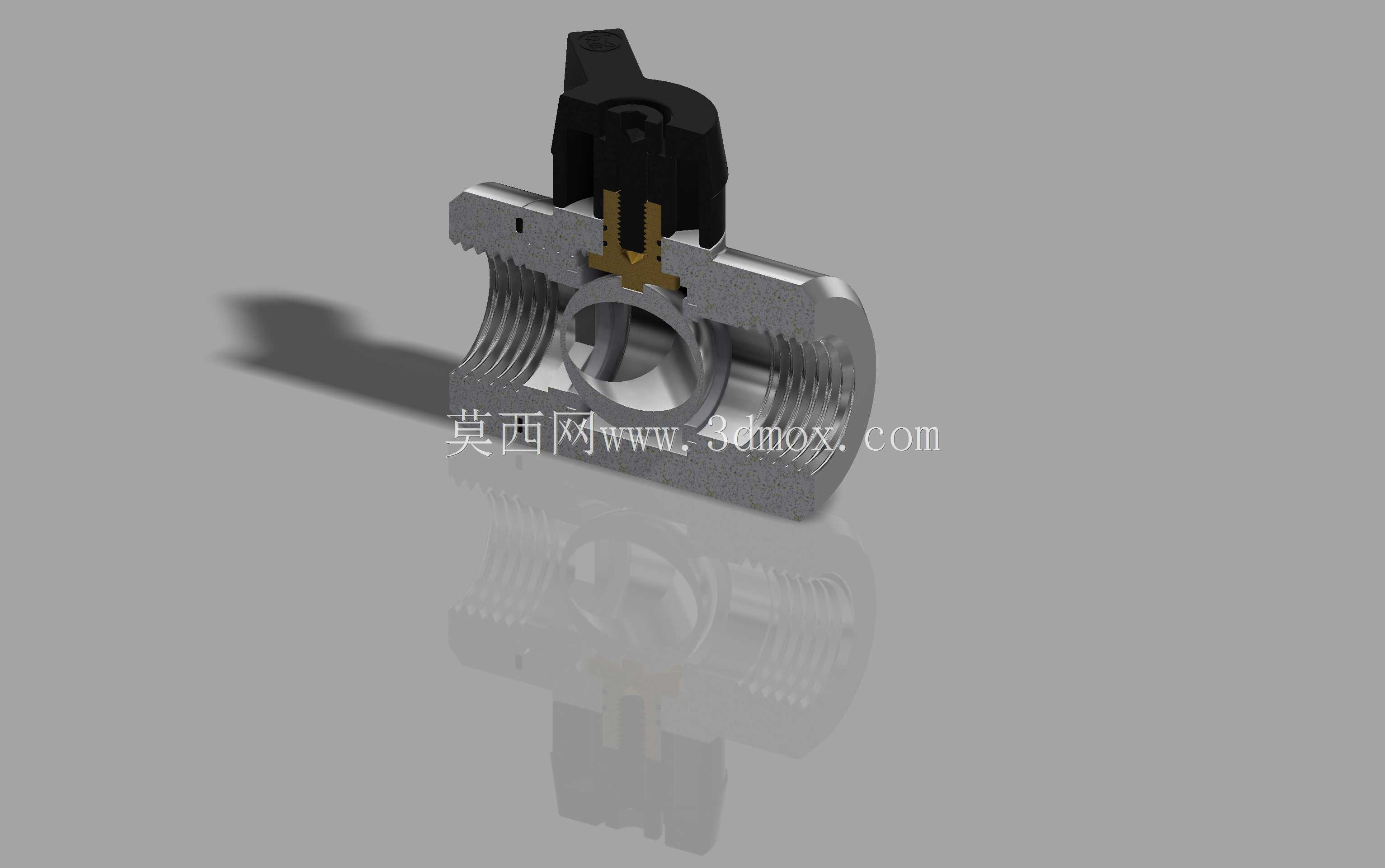

EK-AF（适配器配件）球阀，带G1/4内螺纹。EAN:3831109847282（镍版）。https://www.ekwb.com/shop/ek-af-ball-valve-10mm-g1-4-nickelSinceEKWB没有提供任何图纸或尺寸，这个模型是不准确的。我在亚马逊上找到了一些好人留下的关于总长度（38mm）和身高（35mm）的信息，就是这样。其余的都是从照片中猜出来的。我假设10毫米是指球的开口，但我不清楚这是否是真的，因为10毫米的内六角扳手太大了，无法通过G1/4螺纹（有点太大，但仍然如此），所以在我的模型中，内六角套筒是9毫米，这反过来又对球中10毫米的开口没有什么意义（hovewer，我是这样留的）。我假设阀门采用简单的“浮球”设计，即球由聚四氟乙烯制成的阀座固定，阀座也提供密封。它们依次直接插入阀门主体。我见过的所有PC水冷阀都是这样做的。总而言之，内部是一个纯粹的，尽管受过教育的猜测，外部应该是不准确的，但接近现实。如果我找到更多关于零件的信息，我会更新模型.STEP 3D viewer中的文件预览似乎已损坏，但文件本身在加载回我的CAD时是正常的。如有疑问，请使用IGS或SAT（推荐）
