笛卡尔坐标纸箱码垛输送集成设备

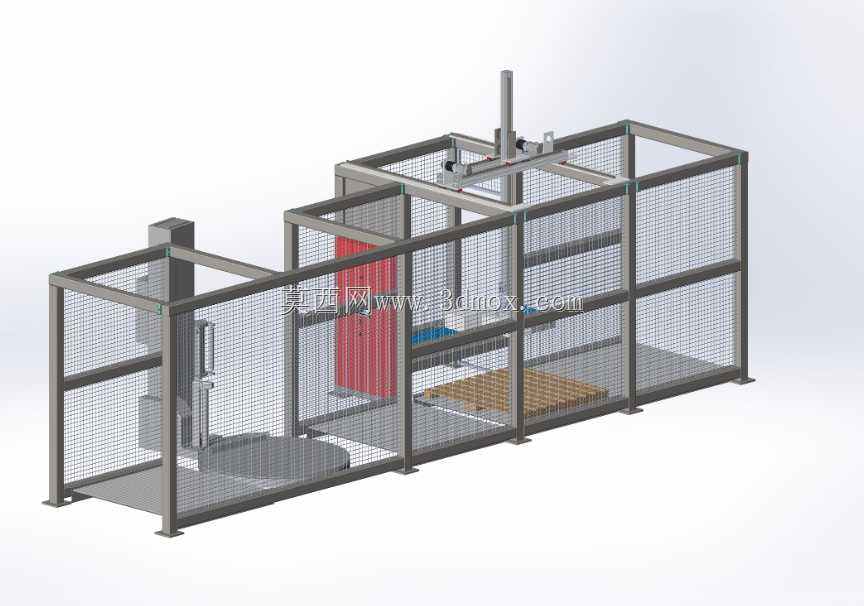

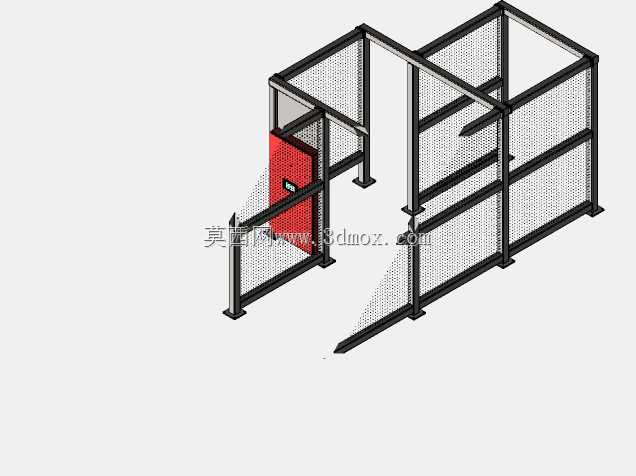

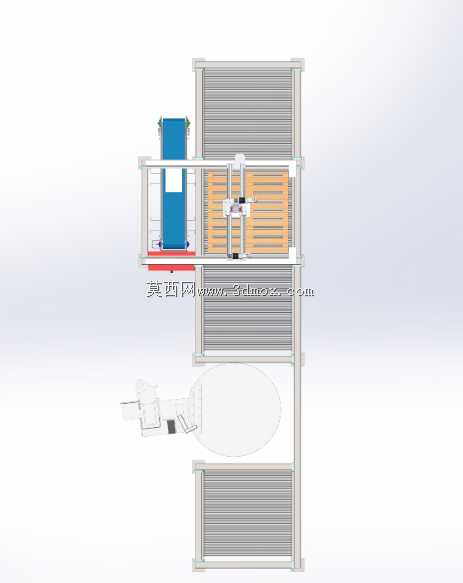

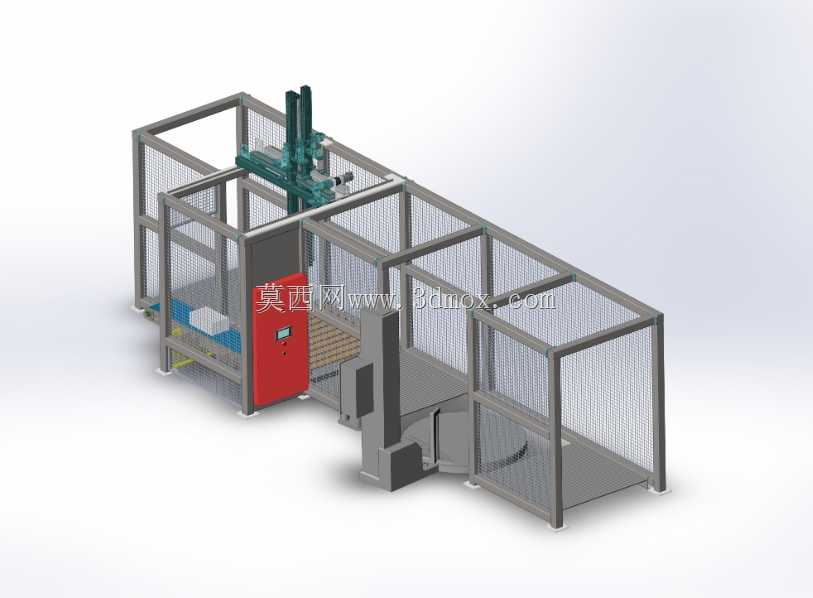

该套设备主要面向成品纸箱包装后的后段仓储转运环节，适配快消、汽配、日化等行业的成品出库码垛作业场景，可对接前端包装线的出料端，完成零散纸箱的规整排列、自动码放、栈板输送以及垛型窄幅整理的全流程作业，替代传统人工码垛的高强度重复劳作，大幅提升仓储码垛环节的作业效率与垛型规整度，降低人工搬运码垛过程中的纸箱磕碰损伤风险。设备整体采用模块化框架式设计思路，核心执行机构采用直角坐标式笛卡尔机器人结构，相比关节型码垛机器人，该结构在固定作业区间内的运行轨迹更稳定，重复定位精度更高，采购与后期维护成本更低，更适合中小产能的包装线配套使用。外围采用金属型材搭配钢丝防护网搭建全封闭安全防护围栏，围栏预留对应进料口、栈板上料口与成品垛出料口，所有开口位置可配套安全光栅或安全门联锁装置，避免人员误入设备运行区间引发安全事故，符合工业生产的安全防护规范。设备功能分区清晰，进料段对接前端输送线，承接完成封装的成品纸箱，通过侧边定位机构完成纸箱的姿态校正，确保进入码垛工位的纸箱摆放角度统一；笛卡尔机器人搭载专用夹取机构，可根据预设的垛型排列规则，将纸箱逐层码放到下方的栈板上，码垛过程中可根据纸箱尺寸、承重要求灵活调整每层码放数量与层叠排列方式，适配不同规格纸箱与栈板的码垛需求；栈板输送段采用滚筒式输送结构，可自动完成空栈板的上料定位与满载垛型的输出转运，无需人工搬运栈板；末端配套窄幅整理机构，在码垛完成后对整垛纸箱进行侧向挤压整理，消除纸箱层叠过程中的间隙偏移，确保整垛纸箱紧实规整，避免后续转运过程中出现塌垛散落问题。设备整体安装边界规整，底部采用可调式支撑脚座，可适配车间不同平整度的地面安装需求，防护围栏的尺寸可根据现场作业空间、码垛垛型高度要求进行灵活调整，进料与出料接口可适配不同高度的前端包装线与后端仓储输送线，无需对现有产线进行大规模改造即可完成配套安装。整套设备的结构布局紧凑，各功能模块之间的衔接顺畅，运行过程中各机构动作互锁，避免出现动作干涉问题，夹取机构的夹持力度可根据纸箱材质与内装物承重进行调整，避免夹损纸箱与内部产品，可适配多种常规尺寸的瓦楞纸箱码垛作业，满足多数中小生产企业的后段码垛自动化升级需求。
