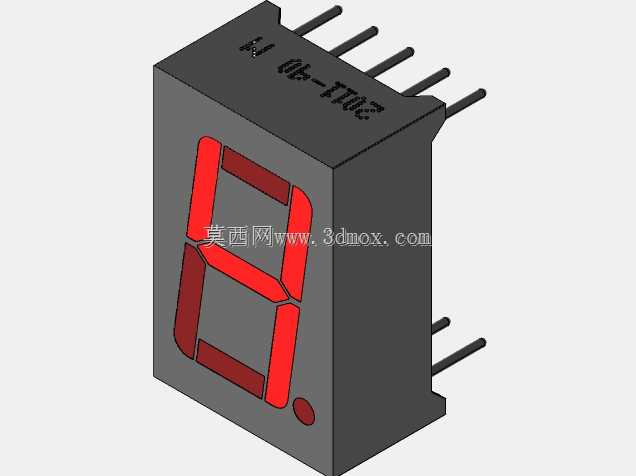

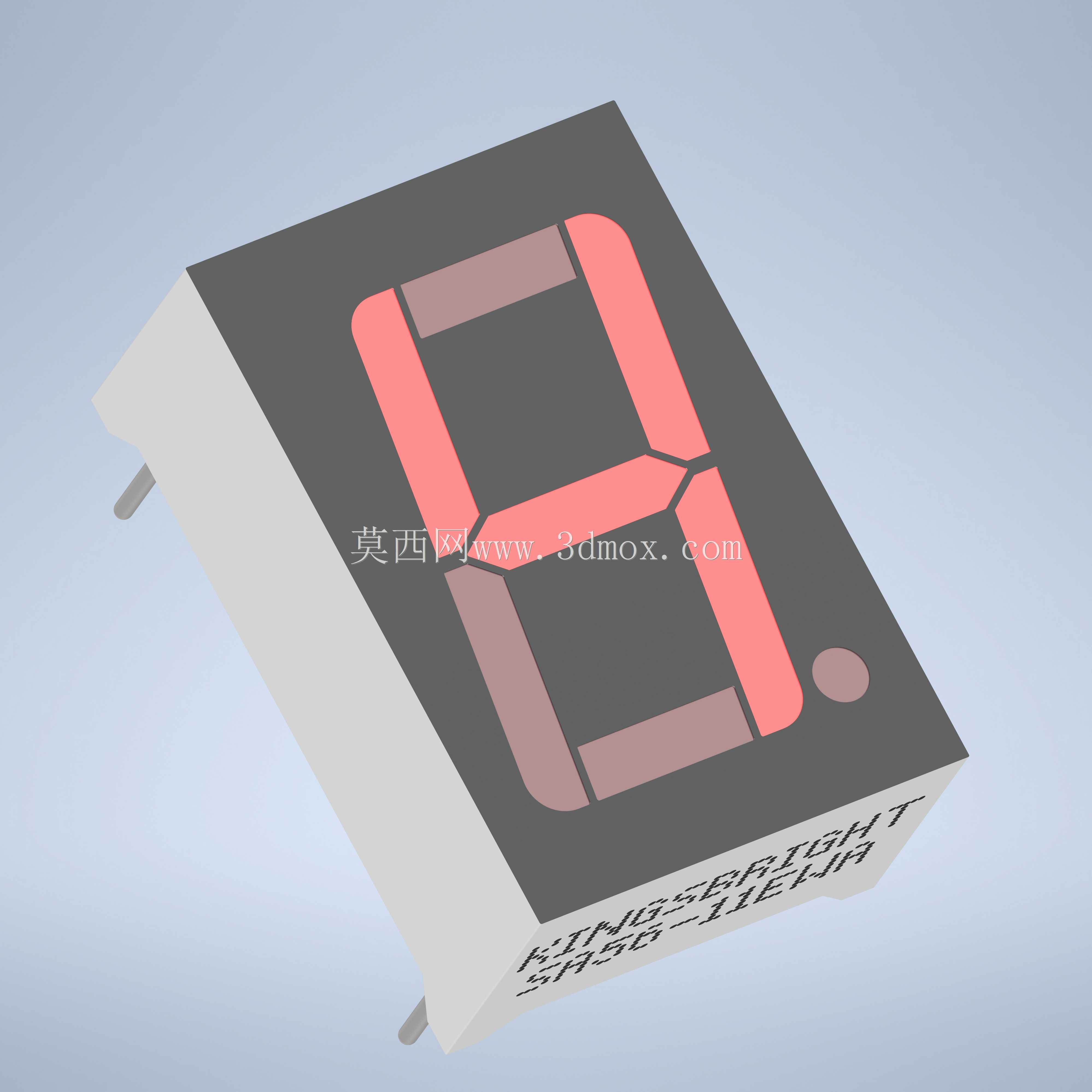

红色共阳单字符七段LED数码显示模块

这款单字符七段LED显示模块是工业控制、消费电子、仪器仪表领域极为常用的基础显示元器件，核心作用是通过七个独立可控的发光段组合，清晰呈现0-9阿拉伯数字以及部分基础英文字符，承担设备运行参数、计数数值、状态代码的可视化输出功能，在小型数控装置面板、家电控制面板、工业计数器、温湿度显示终端、电源模块状态指示区都有极高的应用普及率，是人机交互链路里最基础也最可靠的信息输出载体之一。

从功能特性来看，该模块采用红色发光芯片，发光波长适配人眼敏感区间，在常规室内光照环境下具备优秀的识别度，即便存在一定角度的侧视偏差也能清晰辨识显示内容；采用共阳极接线逻辑，可直接匹配多数通用MCU的IO口驱动电路，无需额外设计复杂的电平转换电路，配合常规限流电阻即可稳定工作，额定工作电流适配常规小功率驱动电路，长时间连续点亮也不会出现明显的光衰或发热问题。模块右下角集成了独立的小数点发光段，可支持小数位数值显示，进一步拓展了数值展示的适用场景，能够满足带精度要求的参数显示需求。

在设计思路上，这款模块采用了标准化的10脚直插封装结构，引脚排布完全遵循行业通用的七段数码管引脚定义，工程师在进行PCB Layout设计时可直接套用通用封装库，无需重新绘制引脚焊盘，能够大幅缩短硬件开发的周期。外壳采用黑色哑光阻燃环氧树脂封装，既可以隔绝外界灰尘、潮气对内部发光芯片的侵蚀，提升模块在复杂工业环境下的使用寿命，哑光黑的基底也能和红色发光段形成强烈的视觉对比，进一步提升显示内容的对比度，避免环境反光造成的辨识困难。模块表面丝印清晰标注了型号标识，生产装配过程中可快速识别器件参数，减少错料风险。

从安装边界与外形尺寸来看，该模块的显示面尺寸适配0.75英寸规格的显示窗口，整体长宽厚尺寸分别为19.05mm、12.70mm、8.00mm，引脚伸出长度适配常规波峰焊工艺要求，既可以直接焊接在PCB板面做内嵌式安装，也可以配合专用的显示面板卡扣做外露式安装，安装时仅需在面板上开出对应尺寸的矩形显示窗口即可完成固定，引脚间距符合标准2.54mm排距规范，可直接插装在标准面包板上做原型电路验证，适配从产品原型开发到批量量产的全流程使用需求。模块的引脚采用镀锡铜质材质，具备优秀的焊接性能与抗氧化能力，经过多次回流焊或波峰焊工序也不会出现引脚氧化虚焊的问题，能够保障批量生产的焊接良率。
