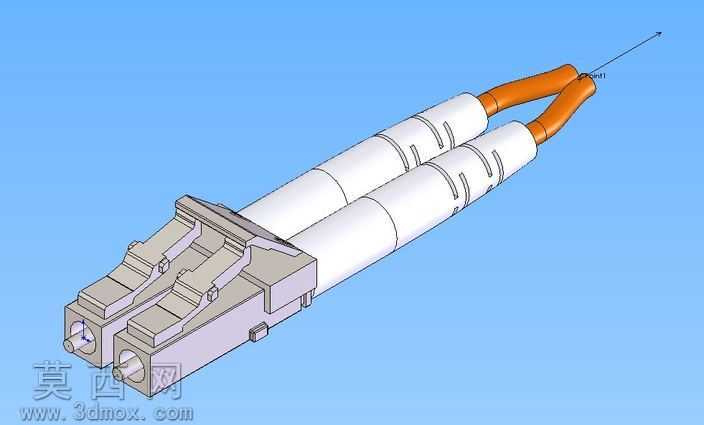

双工LC型光纤连接组件三维结构设计

本模型为双工LC型光纤连接组件，采用三维参数化建模方式完成全结构还原，建模过程中严格遵循光纤连接器行业通用尺寸规范，对插芯、卡接结构、尾套、线缆压接部位等核心结构进行1:1等比例复刻，保证各部件装配间隙符合实际生产装配公差要求。建模阶段首先构建前端插合端的基准定位结构，精准还原陶瓷插芯的安装位、导向斜面与卡扣锁止结构，确保公母端对接时的同轴度与插拔手感符合实际使用标准；中部壳体部分采用分体式卡扣结构设计，还原了LC连接器特有的弹性按压锁止臂，对锁止臂的厚度、倾斜角度、卡扣凸台尺寸进行精细化建模，保证插拔时的弹性形变区间符合工程塑料材质的力学特性，避免出现结构干涉或锁止失效的问题。尾端部分依次构建了应力缓冲尾套、线缆压接环与双芯光缆结构，尾套采用渐变锥度设计，建模时还原了尾套表面的防滑凹槽结构，既保证线缆弯折时的应力释放效果，也还原了实际产品的外观细节；双芯光缆部分还原了2毫米外径的外护套结构，内部对应62.5μm核心光纤的排布位置做了结构示意，光缆与连接器主体的衔接部位做了平滑过渡处理，还原实际压接装配后的形态。材质渲染阶段，前端金属插芯部位采用金属哑光镀铬材质，壳体部分采用米灰色工程塑料材质，表面添加细微的磨砂质感还原注塑件的真实表面效果，尾套与光缆外护套采用橙色阻燃PVC材质，添加轻微的橡胶质感反光特性，光纤纤芯部位采用高透玻璃材质，添加细微的光线折射效果提升真实感。整体装配结构采用自顶向下的设计思路，所有部件的配合面均做了公差适配，既可以用于光通信产品的结构展示、装配教学，也可作为通信设备布线仿真的配套元件模型，模型结构完整无破面，各部件可单独拆分用于爆炸图制作、装配流程演示等场景，能够满足产品宣传、教学演示、方案布局等多场景的使用需求。
