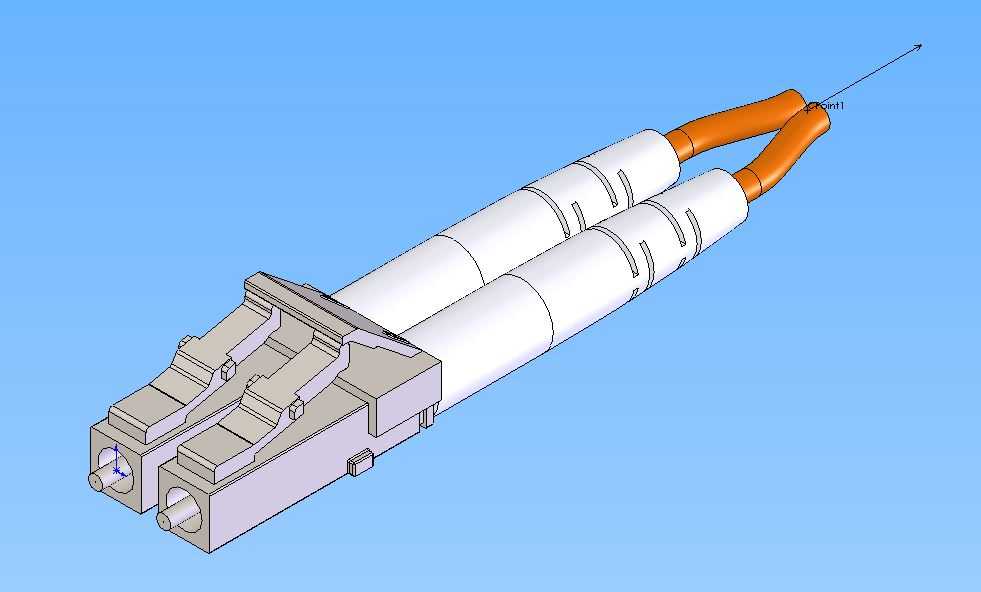

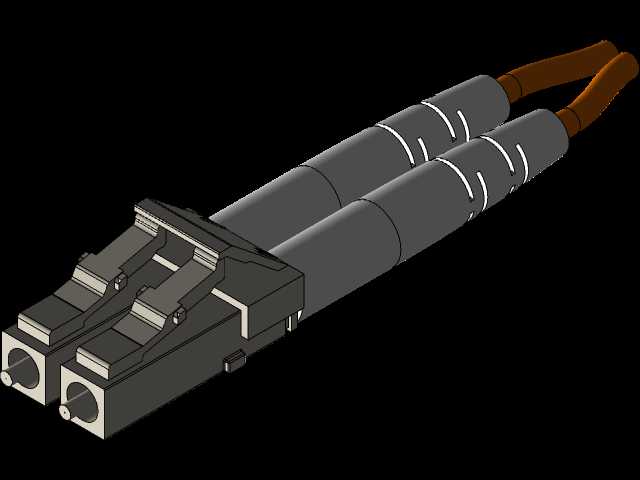

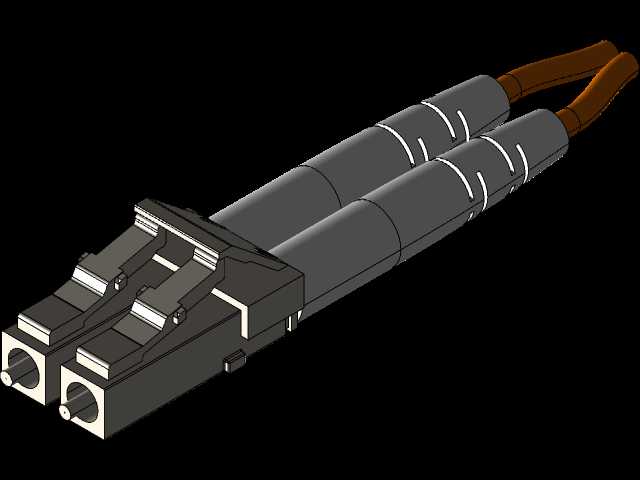

LC双工光纤连接头结构设计

在光通讯布线、数据中心机房搭建、光纤到户接入工程、企业局域网光链路部署等场景中，光纤连接器是实现光纤链路可拆卸接续的核心部件，LC双工光纤连接器凭借小体积、高密度适配的特性，成为当前高密度光配线场景中应用最广泛的连接器件之一。这款双工结构的LC连接器，核心用途是实现两根光纤的同步对接，在光收发模块与光纤配线架之间、光设备端口之间建立稳定的光信号传输通路，相比单工连接器，双工集成结构可以同时完成光信号的收发双向传输，大幅提升配线密度，减少布线空间占用。从功能特性来看，这款连接器适配2mm外径的光纤线缆，内置62.5μm芯径的光纤插芯，插芯采用高精度对中结构设计，能够保证对接时两根光纤的纤芯精准同轴，最大程度降低接续损耗，减少光信号传输过程中的回波损耗与插入损耗，保障光信号传输的稳定性。连接器的卡扣结构采用RJ45式的按压锁止设计，插入适配端口后可以自动卡合锁定，避免使用过程中受外力拉扯出现松脱，需要拆卸时只需按压前端卡扣即可顺利拔出，操作便捷，适配常规LC型光端口的插拔手感与安装逻辑。在设计思路上，这款模型采用双体并排集成的结构布局，将两个独立的LC单工连接单元通过中部的连接筋整合为一体，保证两个接头的间距符合行业通用的双工LC端口标准间距，无需额外调整即可直接适配标准双工LC适配器。接头尾部的尾套采用渐变式的防弯折结构，从接头主体处的大直径平滑过渡到适配线缆的小直径，能够分散线缆弯折时的应力，避免线缆在接头根部因反复弯折出现纤芯断裂的问题，延长连接器的使用寿命。外形尺寸方面，这款连接器的主体宽度、插拔长度均符合通用LC双工连接器的行业标准尺寸，安装时无需额外预留特殊操作空间，可直接适配常规的光纤配线架、光模块端口、光纤面板等安装位，安装边界完全匹配现有通用LC端口的适配尺寸，能够直接替换同规格的现有连接器产品，无需对配套设备进行改造。接头外壳的导向槽与定位凸起设计，能够保证插入时的方向唯一性，避免反插导致的插芯损伤，同时外壳的防滑纹路设计也方便施工人员在高密度布线场景下完成插拔操作，提升施工效率。
