CAT5免打IDC梯形RJ45网络接口结构设计

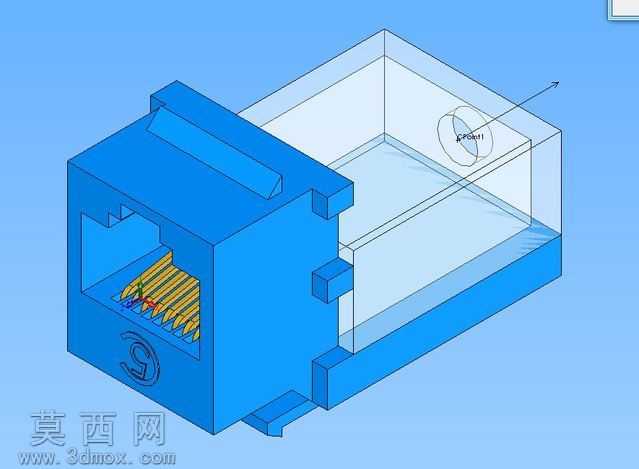

本作品为CAT5规格免打IDC梯形RJ45网络接口的三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循网络接插件的通用尺寸规范与免打模块的结构逻辑，首先通过草图绘制勾勒出接口主体的梯形外轮廓，匹配面板安装的梯形卡位尺寸，确保后续可直接适配标准网络面板的安装位。主体外壳采用工程塑料材质的渲染设定，建模时通过拉伸、切除、拔模等特征完成外壳的卡扣结构、插接口腔体、尾部压线位的细节构建，外壳两侧设计有对称的弹性卡扣凸台，用于安装时的卡位固定，插接口腔体内部预留了金手指接触片的安装槽位，精准匹配RJ45水晶头的插入尺寸。内部的IDC压线接触端子采用阵列特征完成建模，每一片端子的倾斜角度、刺破刀口的结构都按照CAT5五类线的线芯压接标准设计，无需打线工具即可将网线线芯压入端子实现导通，端子材质设定为磷青铜镀金黄铜，渲染时赋予金属光泽材质，还原真实接插件的金属质感。模型同时构建了接口的透明防护外罩结构，通过透明亚克力材质的渲染参数设置，直观展示内部端子与线芯的装配关系，外罩与主体外壳的卡位结构做了精准的配合公差设计，确保装配后无松动错位。设计过程中重点考量了免打结构的易用性，将压线位的导向槽做了圆弧过渡处理，避免压接线芯时出现线芯破损，同时梯形的外壳结构能够更好地适配高密度安装场景，减少相邻接口之间的空间占用。整体模型的所有装配间隙都按照注塑件的生产公差做了预留，既可以用于通讯布线的方案演示，也可作为接插件开模生产的结构参考，渲染时采用蓝色工程塑料与透明外罩的材质搭配，清晰区分不同结构部件，通过轴测视角的渲染输出完整展示接口的外部形态与内部构造，所有特征均保留可编辑参数，方便后续根据不同规格需求调整尺寸参数。
