CAT3类IDC基座网络接口结构设计

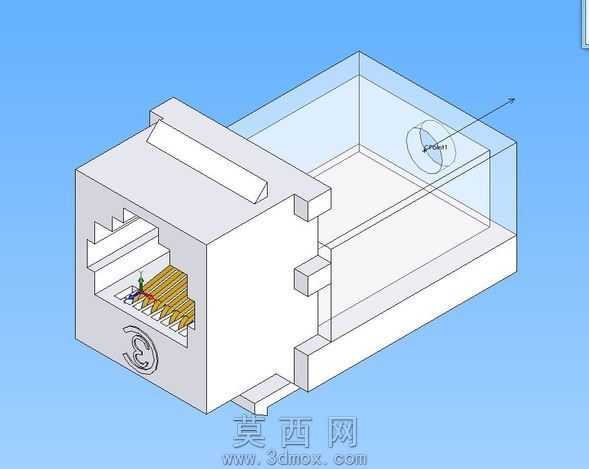

本作品为CAT3规格IDC基座网络接插件的三维建模设计，采用SolidWorks完成全参数化建模，整体采用等轴测视角呈现完整结构，搭配半透明剖切效果展示内部腔体与端子排布逻辑。建模过程中首先完成基座主体的基体特征绘制，通过拉伸凸台构建外部方正的壳体轮廓，针对接口端的插接口槽采用多步切除拉伸完成分层卡位结构，精准还原RJ类接口的防呆导向槽与卡扣限位凸台，壳体侧面的定位凸块、底部的安装卡脚均通过精确尺寸约束完成，确保实物装配时的对位精度。内部金手指端子区域采用阵列特征完成等距排布的接触弹片建模，每片弹片的弯折角度、接触凸点位置均按照CAT3三类布线的电气连接要求设定，端子根部的IDC卡线位预留了标准的导线压接槽结构，可匹配三类双绞线的线径压接需求。材质渲染方面，外部绝缘基座采用哑光浅灰色工程塑料质感，还原PC+ABS材质的磨砂表面效果，内部金属端子采用亮面黄铜金属材质，添加轻微的反射效果区分金属与塑料部件，后半段的透明护罩采用半透明聚碳酸酯材质渲染，通过透明度参数调整既展示内部腔体结构，又保留护罩的轮廓边界。设计思路上优先考虑接插件的装配兼容性，接口端的内部尺寸完全遵循通用RJ类接口的插拔标准，确保可与对应规格的水晶头实现顺畅插拔，壳体外部的定位凸块间距、卡脚尺寸适配常规网络面板、配线架的安装卡位，无需额外修改即可适配常规通讯布线场景的安装需求。建模过程中对所有配合面添加了装配间隙约束，避免实际生产中出现装配过紧或松脱的问题，端子与基座的卡槽位置添加了干涉检查，确保端子压入后无结构冲突，整体模型结构完整，特征树逻辑清晰，可直接用于结构验证、3D打印手板制作或者注塑模具开模的参考依据。
