ISONW系列居中环密封配件三维结构

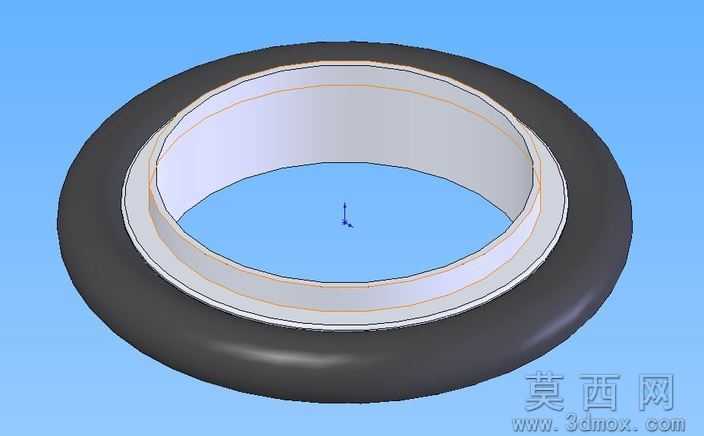

本作品为ISONW系列居中环三维建模作品，建模过程依托三维参数化设计软件完成，整体采用回转体类零件的参数化建模逻辑，首先以居中环的公称通径尺寸为基础基准，绘制中心轴线作为回转特征的定位参考，依次绘制不同规格型号的截面轮廓线，覆盖NW10、NW16、NW25、NW40、NW50共五个常规通径规格的截面形态。建模时优先采用旋转凸台特征生成主体基体，针对外层黑色密封接触部分与内层白色刚性支撑部分分别建立独立实体，保证不同功能区域的结构边界清晰可辨，内层支撑结构的壁厚按照密封件的装配公差要求设置均匀厚度，边缘处做微小倒角处理，避免装配过程中出现锐边刮损配套密封面的问题。外层密封接触部分采用圆弧过渡的外轮廓设计，曲面曲率连续无拐点，保证与配套安装槽的贴合度均匀，能够在装配后实现稳定的径向密封效果。渲染阶段针对不同功能区域赋予差异化材质，内层刚性支撑部分赋予哑光浅灰色硬质工程塑料材质，调整材质的粗糙度参数模拟工程塑料的哑光质感，无多余反光干扰结构观察；外层密封部分赋予黑色丁腈橡胶材质，调高材质的漫反射参数与轻微高光效果，还原橡胶材质的半哑光表面触感，同时在模型中心保留软件默认的三向坐标参考标识，方便查看模型的轴向与径向定位关系。结构设计上严格遵循居中环的装配使用需求，整体同轴度公差在建模时通过全局基准轴约束保证，内层的环形定位台阶尺寸与对应规格的安装槽尺寸形成间隙配合，既能够保证安装时的顺利嵌入，又可以避免使用过程中出现径向窜动，外层密封环的外径尺寸略大于安装槽内径，依靠橡胶材质的弹性变形实现填充密封，适配真空管路、低压流体管路的居中定位与密封需求。建模过程中对所有特征做全参数化关联，修改公称通径参数即可快速生成对应规格的居中环模型，无需重复绘制轮廓，大幅提升同系列不同规格产品的建模效率，模型同时导出了通用三维格式，可直接导入各类装配场景中使用，无需额外修复破面或调整结构。
