FSA薄纱自行车曲柄传动组件结构设计

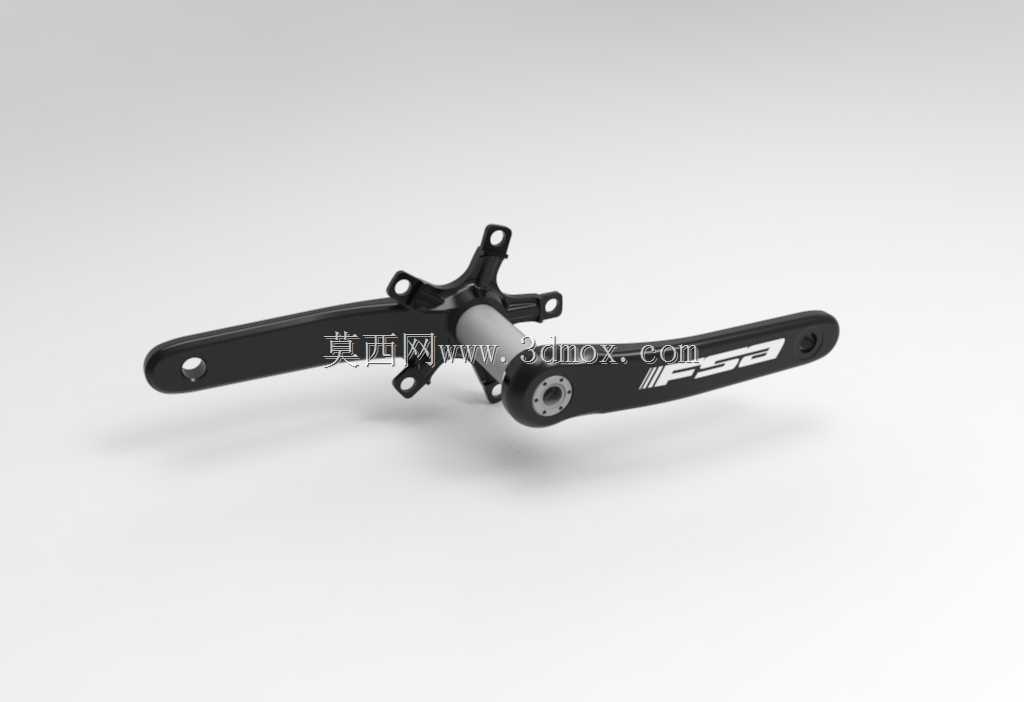

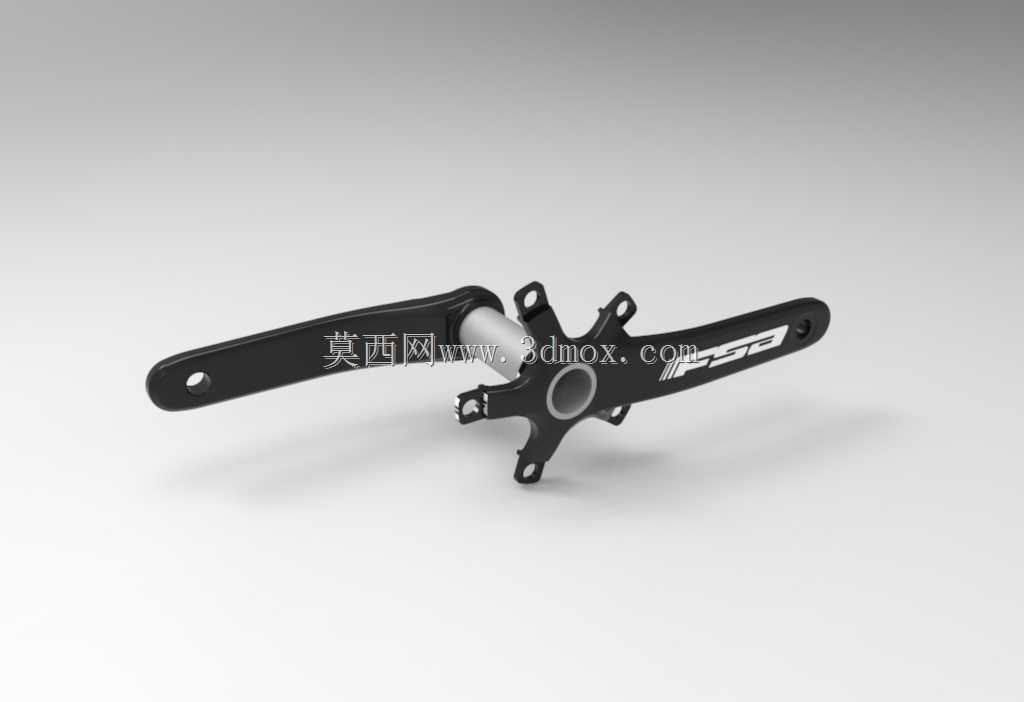

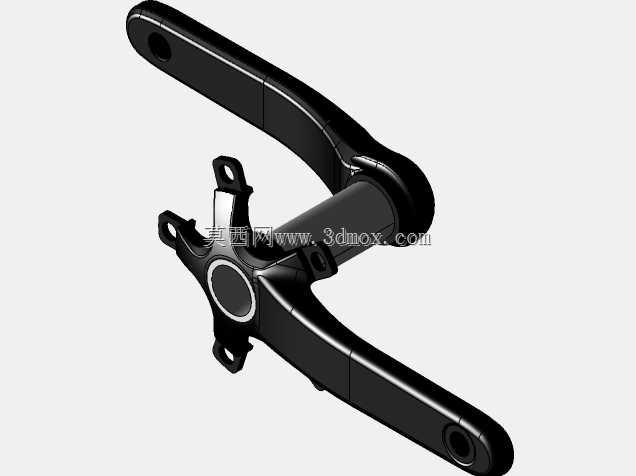

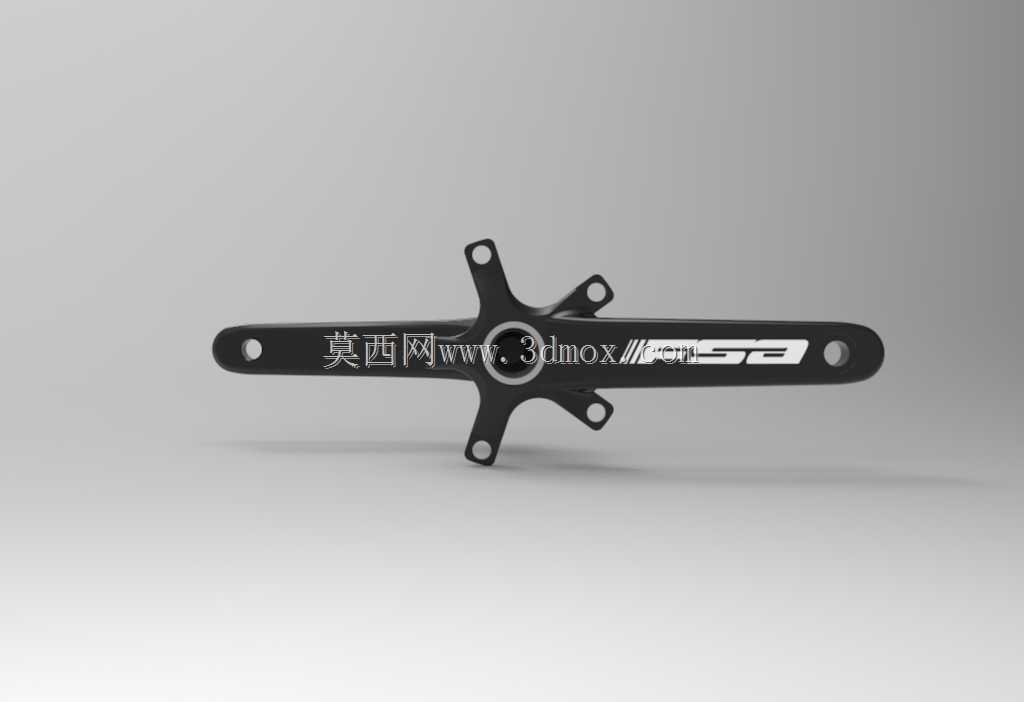

这款曲柄组件是面向公路骑行场景打造的核心传动部件，主要应用于中高端公路自行车、城市竞速自行车的动力传输系统，是连接骑行者脚踏施力端与牙盘传动端的核心受力构件，直接决定骑行过程中的动力传递效率、踩踏刚性与整车轻量化表现。在实际骑行使用中，该组件承担着将骑行者腿部的往复踩踏力矩转化为牙盘旋转扭矩的核心作用，通过对称分布的双侧曲柄臂将脚踏处的输入力传导至中轴位置，再通过五爪安装结构带动牙盘旋转，最终通过链条将动力传递至后轮飞轮，驱动车辆向前行进。从功能特性来看，这款曲柄采用了不对称受力优化的臂型设计，在踩踏发力的主要受力方向做了截面加厚处理，在非主要受力区域做了镂空减薄设计，兼顾了踩踏刚性与整体重量控制，表面采用硬质阳极氧化处理，能够抵御日常骑行中的泥水侵蚀、砂石剐蹭，长期使用也不易出现漆面脱落、腐蚀生锈的问题。在设计思路上，这款曲柄充分参考了专业骑行场景下的人体工学施力角度，曲柄臂的弯曲弧度避开了骑行过程中鞋跟与车架后下叉的干涉空间，五爪盘钉安装位采用标准BCD规格，能够兼容同规格的多数市售公路牙盘片，方便用户根据不同骑行场景更换不同齿数的盘片，适配爬坡、平路冲刺等不同的骑行需求。从外形尺寸与安装边界来看，这款曲柄的腿长覆盖常用的165MM、170MM、172.5MM等主流规格，适配30MM直径的中轴轴心，安装时需要匹配对应规格的中轴组件装入车架五通位置，五爪安装位的BCD尺寸为110MM，安装盘片时需要保证盘钉的锁紧扭矩符合规范，避免骑行过程中出现盘片松动、异响的问题，曲柄末端的脚踏安装孔采用标准螺纹规格，能够兼容绝大多数市售公路脚踏，安装时需要注意左右曲柄的螺纹旋向差异，避免错装导致螺纹滑牙损坏构件。整体结构在设计时充分考虑了日常维护的便捷性，轴心与曲柄臂的配合精度控制合理，既不会出现配合过松导致的旷量异响，也不会因为配合过紧导致后期拆卸维护困难，能够满足日常通勤、周末拉练、业余赛事等多场景下的使用需求。
