双轴多级带轮皮带传动结构设计

这套皮带轮传动结构，广泛应用在中小功率的工业传动场景中，常见于轻工生产设备、小型农用加工机具、普通输送装置的动力传递环节，承担着在两根平行布置的传动轴之间传递旋转动力、匹配转速与扭矩输出的核心作用，能够在动力源端和执行端之间实现柔性传动，缓冲设备启停与负载波动带来的冲击，同时在传动负载超出额定阈值时，皮带可通过打滑实现过载保护，避免核心动力部件与执行构件因过载出现结构性损坏。

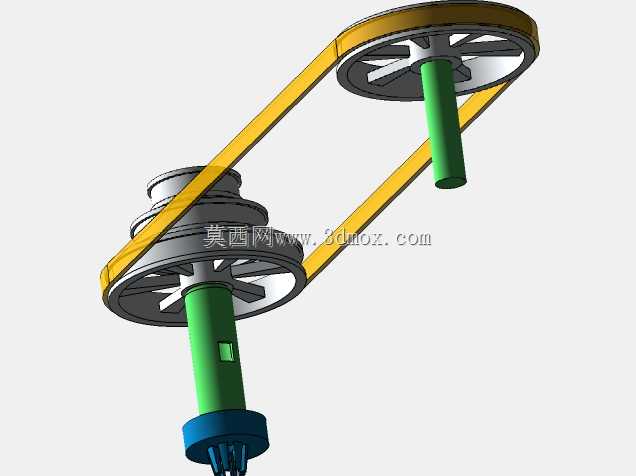

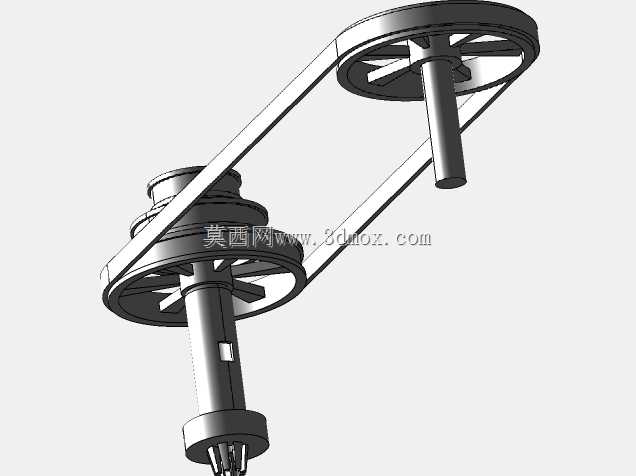

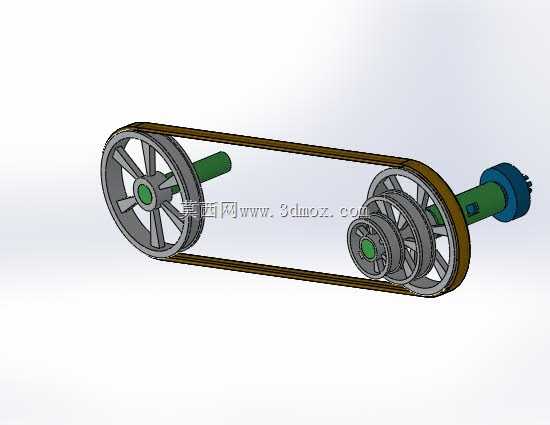

整套结构采用双轴平行布局，输入轴端布置小直径多级带轮组，输出轴端对应布置大直径带轮，通过环形平皮带实现两个轴系之间的动力衔接，带轮采用辐条式结构设计，在保证轮体结构强度、满足皮带张紧后径向受力要求的前提下，尽可能降低轮体自身重量，减少轴系转动过程中的额外惯量损耗，轮缘位置设计有适配平皮带的限位凸缘，能够避免皮带在高速运转过程中出现跑偏、脱轮的问题，保障传动过程的稳定性。轴体部分采用阶梯轴设计，不同轴段分别对应带轮安装位、轴承支撑位与外接动力/执行件的连接位，轴肩位置做了圆角过渡处理，减少应力集中带来的轴体断裂风险，输入轴末端设计有法兰式连接结构，可直接对接电机输出端或其他动力输入构件，输出轴端可根据实际使用需求连接各类作业执行部件。

在设计过程中，首先根据目标应用场景的额定传递功率、输入输出转速比要求，确定了大小带轮的基准直径与皮带的基准长度，核算了皮带的预紧力范围与轴系的径向受力情况，以此为依据确定轴的各段直径与支撑跨距，保证轴系在额定转速下运转时不会出现挠曲变形过大、共振等问题。安装层面，两根传动轴的中心距预留了适当的张紧调节余量，可通过调整轴座位置实现皮带张紧度的调节，适配长期使用后皮带出现的塑性伸长量，整套结构的安装边界充分考虑了常规设备的机架安装空间，带轮外侧预留了安全防护装置的安装位置，可适配加装安全护罩，避免运转过程中人员接触转动部件引发安全风险，整体结构简单可靠，维护成本低，对安装精度的容错性较高，适合在多类常规工业传动场景中适配使用。
