带螺旋锥齿轮的传动轴结构设计

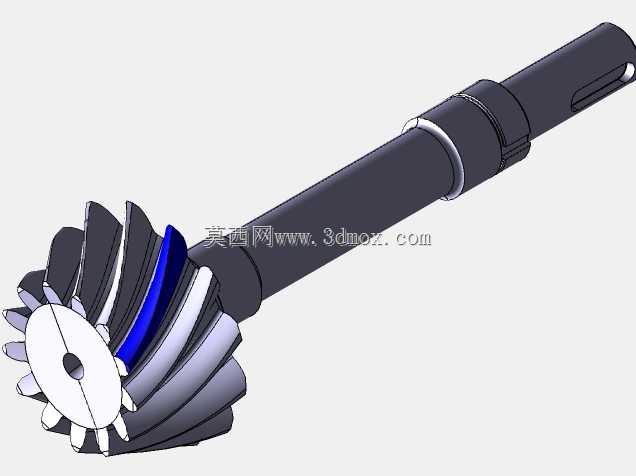

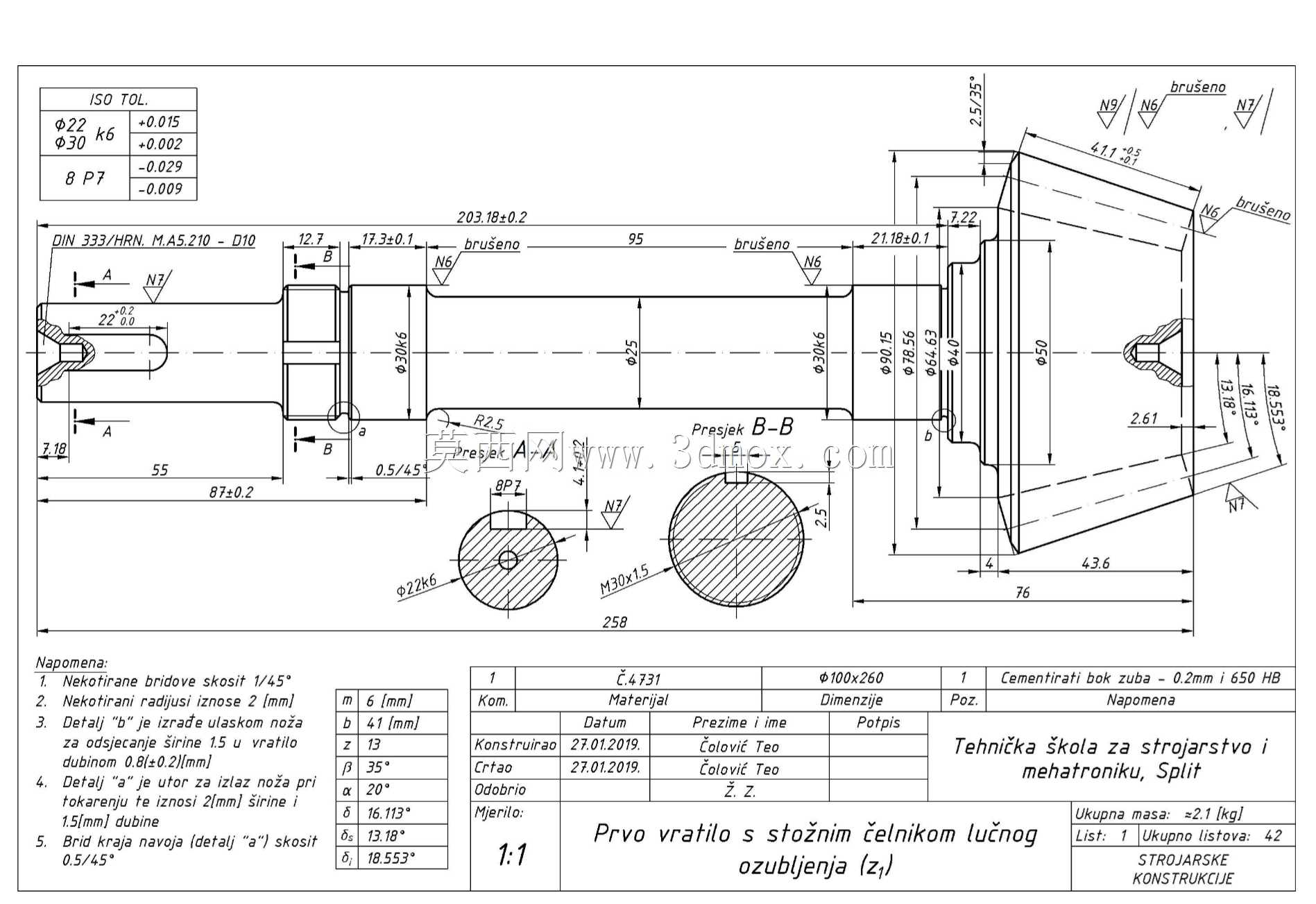

该带螺旋锥齿轮的传动轴是机械传动系统中的核心动力传递部件，主要应用于需要实现相交轴动力换向、扭矩传递的机械设备中，常见于小型变速传动单元、机床进给传动机构、轻工设备传动箱以及小型动力输送装置的传动链路内，承担着将输入扭矩通过螺旋锥齿轮啮合传递至相交轴输出端，同时完成转速匹配与动力转向的核心作用。在实际设备运行过程中，该轴件需要同时承受径向载荷与轴向载荷，螺旋锥齿轮的齿形设计能够保证啮合过程更平稳，相比直齿锥齿轮具备更高的承载能力与更低的运行噪音，适合中低速、中等载荷的连续传动工况。从设计思路来看，该轴采用轴齿一体化结构设计，将螺旋锥齿轮与传动轴本体整合为单一零件，减少了分体装配带来的同轴度误差与连接松动风险，有效提升了传动精度与部件整体刚性。轴身根据装配需求设计了多段不同直径的轴颈结构，分别对应轴承安装位、传动配合位、轴向定位台阶，各轴段的过渡位置设计了合理的圆角结构，避免应力集中导致的轴件疲劳断裂。齿轮端的齿形参数经过匹配计算，能够与配对锥齿轮实现精准啮合，保证齿面接触面积符合传动要求，降低齿面磨损速率。轴端设计有对应的连接结构，用于与输入动力端进行周向固定，保证扭矩传递过程中无相对滑动。从安装边界来看，该轴件的各轴段长度、直径尺寸均经过公差匹配设计，轴承安装位的尺寸精度满足对应滚动轴承的配合要求，轴向定位台阶的位置精度能够保证齿轮啮合的轴向间隙处于合理区间，安装时可通过轴肩与紧固件实现轴向固定，无需额外设计复杂的定位结构。轴身的密封位结构可配合密封件实现传动箱内部的润滑密封，避免润滑油泄漏与外部杂质进入啮合区域。整体结构紧凑，在有限的安装空间内集成了动力传递、齿轮啮合、轴承支撑、轴向定位等多项功能，能够适配小体积传动箱的安装空间要求，在保证传动强度的前提下尽可能控制零件重量，降低传动过程中的转动惯量，提升传动响应速度。
