梅桑折叠90度安装盖撑杆结构设计

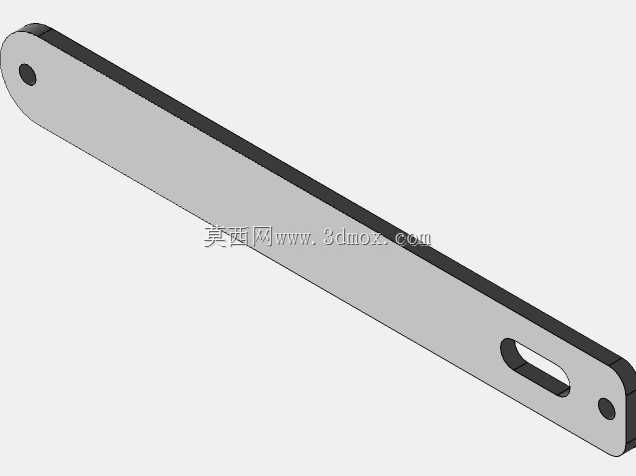

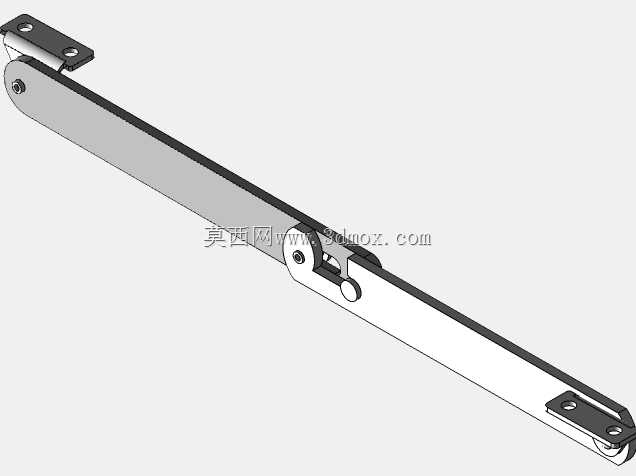

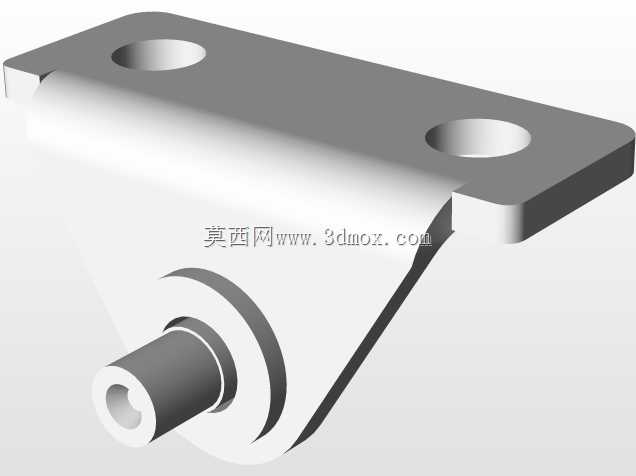

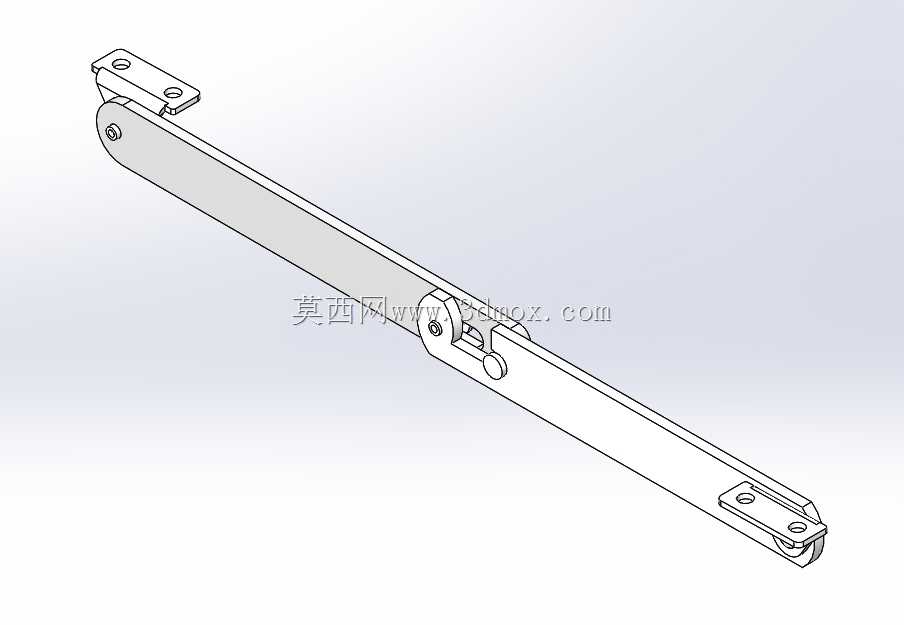

这款折叠撑杆主要面向需要翻盖式开合限位的台面、设备舱盖、检修口盖板等应用场景，在各类工业设备操作台、嵌入式台面盖板、小型设备防护舱的开合结构中承担支撑与定位作用，能够在盖板开启至90度位置时提供稳定的支撑力，避免盖板意外回落造成操作磕碰或设备损坏，同时在盖板闭合时可完全收折贴合安装面，不会额外占用台面下方的收纳空间，适配多数需要隐藏式支撑结构的安装需求。从功能特性来看，该撑杆采用双段铰接式结构设计，两端分别设置带安装孔的固定座，一端用于连接固定基座也就是台面或设备的固定框架部分，另一端连接活动盖板，中间的长杆主体承担主要的传力作用，铰接位置设置有限位结构，当盖板开启至预设的90度角度时，铰接处的卡位结构会自动锁止，此时撑杆形成稳定的三角支撑结构，可承受盖板自身重量以及日常操作时施加的额外下压力，不会出现支撑滑脱、角度偏移的问题；当需要闭合盖板时，只需触发铰接位置的解锁结构，即可解除锁止状态，让两段杆体顺着铰接轴转动收折，全程操作顺畅无卡滞，解锁力度经过适配设计，既不会因为力度过小导致意外解锁，也不会因为力度过大造成操作费力。在设计思路上，这款撑杆优先考虑了安装的便捷性与使用的可靠性，两端的固定座均采用平板式带孔设计，安装时只需在对应的安装面加工对应位置的螺丝孔，即可通过标准紧固件完成固定，不需要额外加工复杂的嵌合槽位，适配不同厚度的盖板与基座安装面；杆体部分采用等截面长条结构，在保证结构强度的前提下尽可能缩减自身厚度，收折状态下整体厚度较薄，不会在盖板闭合时出现突出的硌碰问题；所有铰接转动位置都预留了合理的转动间隙，同时做了防脱出设计，长期反复开合使用也不会出现销轴脱落、结构散架的问题。从安装边界来看，该撑杆收折状态下整体为长条形结构，安装时需要在盖板与基座的连接侧预留对应长度的安装空间，两端固定座的孔位间距经过标准化设计，适配多数常规尺寸的翻盖结构，90度的开启限位角度刚好匹配日常操作检修时的开合需求，既不会因为开启角度过小导致操作空间局促，也不会因为角度过大造成盖板过度翻转碰撞周边结构，整体结构紧凑，受力传递路径清晰，能够在长期使用中保持稳定的支撑性能，减少后期维护更换的成本。
