重型对称式车门合页结构设计

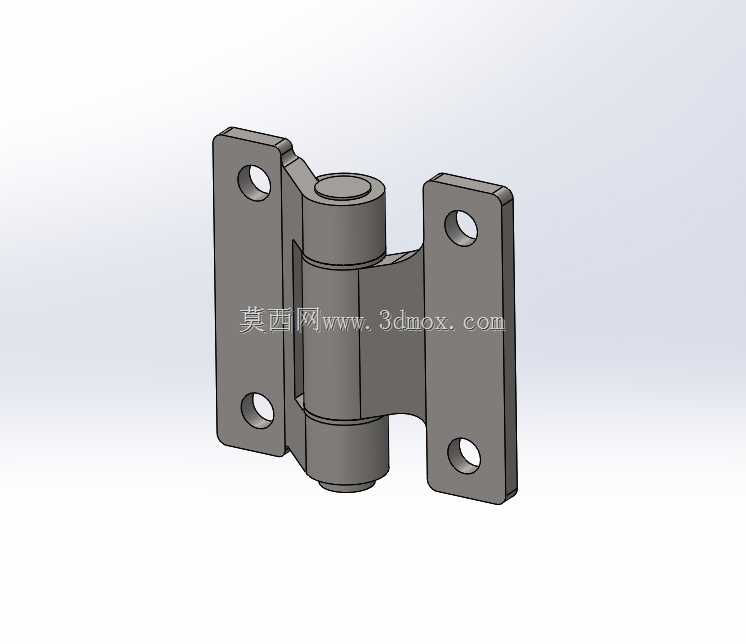

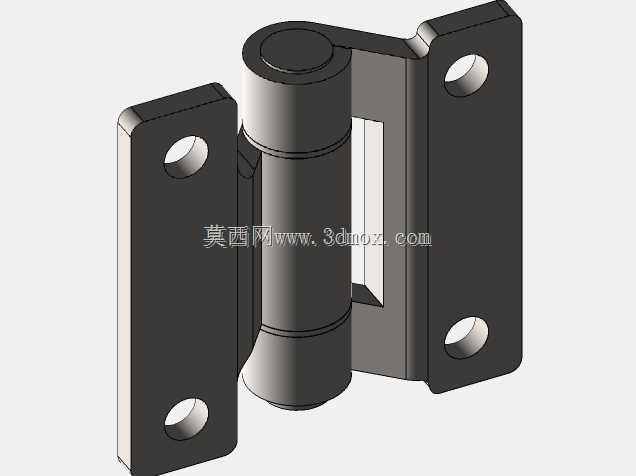

这款车门铰链主要应用于商用车、特种作业车辆以及改装车辆的车门与车身侧围的铰接连接场景，承担车门开合过程中的载荷传递、转动限位以及车门与车身的位置固定作用，是车门系统中保障开合顺畅性、连接可靠性的核心功能部件。在实际车辆使用过程中，该铰链需要承受车门自身重量带来的静载荷，同时还要应对车辆行驶过程中颠簸、侧倾、开关门冲击带来的交变载荷，避免车门出现下沉、旷量、开合卡滞等问题，保障车门在全生命周期内的使用稳定性。从功能特性来看，该铰链采用对称式双页片搭配中间一体式转轴套的结构设计，两个安装页片分别对应车身侧围安装面与车门安装面，每个页片上设置两个同轴度精准的安装通孔，可通过螺栓实现与对应安装基体的牢固连接，相比单孔安装的结构，双孔布局能够有效分散安装点的受力，避免长期使用后安装孔出现变形、松动的问题。中间的转轴部分采用一体式卷制轴套结构，转轴与轴套之间预留了合理的配合间隙，既能够保证转动过程的顺滑无卡滞，又能控制径向旷量在合理范围内，避免车门开合过程中出现晃动异响。在设计思路上，这款铰链优先考虑了重载场景下的结构强度，整体页片采用等厚板材冲压成型后做局部加厚处理，转轴部分的直径经过载荷校核，能够匹配对应重量等级的车门使用需求，页片与转轴连接的位置做了圆弧过渡处理，避免应力集中导致的结构断裂问题，同时页片的安装面做了平面度处理，保证安装后与基体能够完全贴合，不会出现安装应力导致的部件变形。从安装边界来看，两个安装页片处于平行布局状态，安装孔的孔位间距经过标准化设计，能够适配多数同级别车型的车门安装点位，安装时不需要对车身或车门做额外的打孔修改，转轴的转动行程覆盖了车门常规开合的角度范围，能够满足日常上下车、大件物品搬运时的车门开合角度需求，同时在开合极限位置预留了缓冲间隙，避免硬接触导致的漆面磕碰或者结构损伤。整体结构没有多余的冗余设计，所有结构特征都服务于承载与转动的核心功能，既能够满足日常使用的强度需求，又能控制自身重量，不会给车门总成带来额外的重量负担，适配多种需要侧开式车门的车辆安装使用。
