工业制冷用250马力螺杆压缩机结构模型

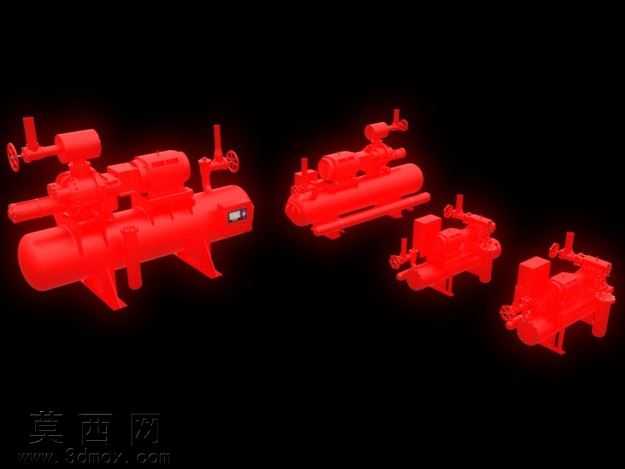

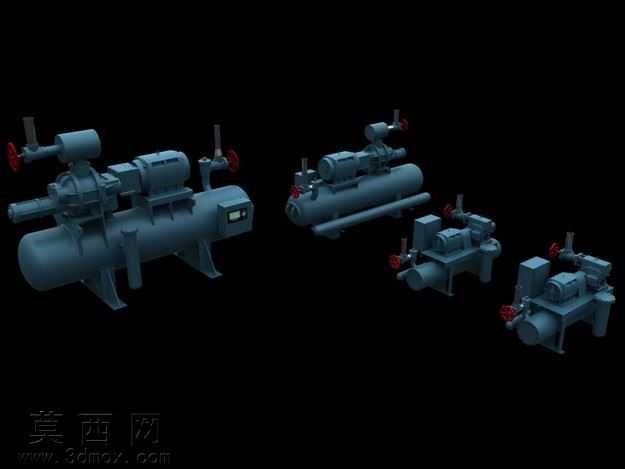

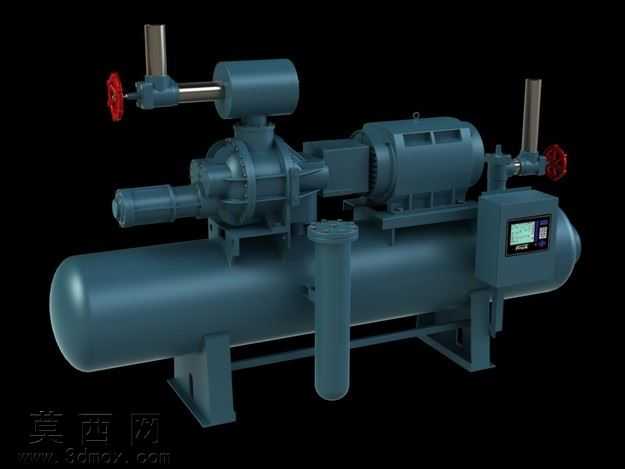

本模型为工业制冷系统配套的250马力螺杆压缩机组三维建模成果，建模过程严格遵循螺杆式制冷压缩机的实际工程结构逻辑，采用自下而上的装配建模思路完成全组件搭建。建模阶段首先完成核心螺杆压缩主机的参数化构建，精准还原阴阳螺杆转子的型线特征、啮合间隙与壳体配合结构，确保主机腔体的进排气通道、轴承安装位、轴封结构的尺寸比例完全匹配工业实物设计标准。随后依次完成驱动电机、油气分离罐体、油冷却管路、截止控制阀组、智能控制箱、支撑机架等附属组件的独立建模，其中驱动电机还原了接线盒、散热筋、端盖法兰的细节结构，油气分离罐体精准呈现筒体、封头、支腿、接管口的焊接装配形态，管路上的截止阀还原了手轮、阀杆、阀体的操作结构，控制箱还原了显示屏、操作按键、箱体门锁的外观细节。材质与渲染阶段，针对机组不同部件的工业实物材质进行对应赋予：主机壳体、电机外壳、罐体、机架采用工业铸铁的哑光深灰金属材质，还原铸件表面的细微磨砂质感；管路采用无缝钢管的半哑光金属材质，阀门手轮采用红色酚醛塑料材质，控制箱显示屏采用玻璃面板与黑色工程塑料边框材质，通过环境光遮蔽、漫反射、高光参数的调试，让不同材质的质感区分清晰，整体渲染效果贴合工业设备的真实视觉表现。结构设计上完整还原螺杆制冷压缩机组的工作逻辑布局，主机与电机采用同轴直连的传动布局，油气分离罐体布置于主机下方完成润滑油与制冷剂的分离，高低压管路分别连接主机的进排气口与外部制冷系统，控制箱集成于罐体侧方实现机组运行参数的实时监控与调节，手动截止阀布置于管路关键节点用于检修截断，支撑机架采用型钢焊接结构，预留地脚安装孔位满足现场固定需求。整个模型的装配约束完全按照实际设备的装配关系设置，各部件无干涉错位，可用于制冷系统原理演示、设备结构教学、安装布局模拟等场景，清晰展现螺杆式制冷压缩机的组成结构与布局逻辑。
