热电联产工厂厂区管线设备布局设计

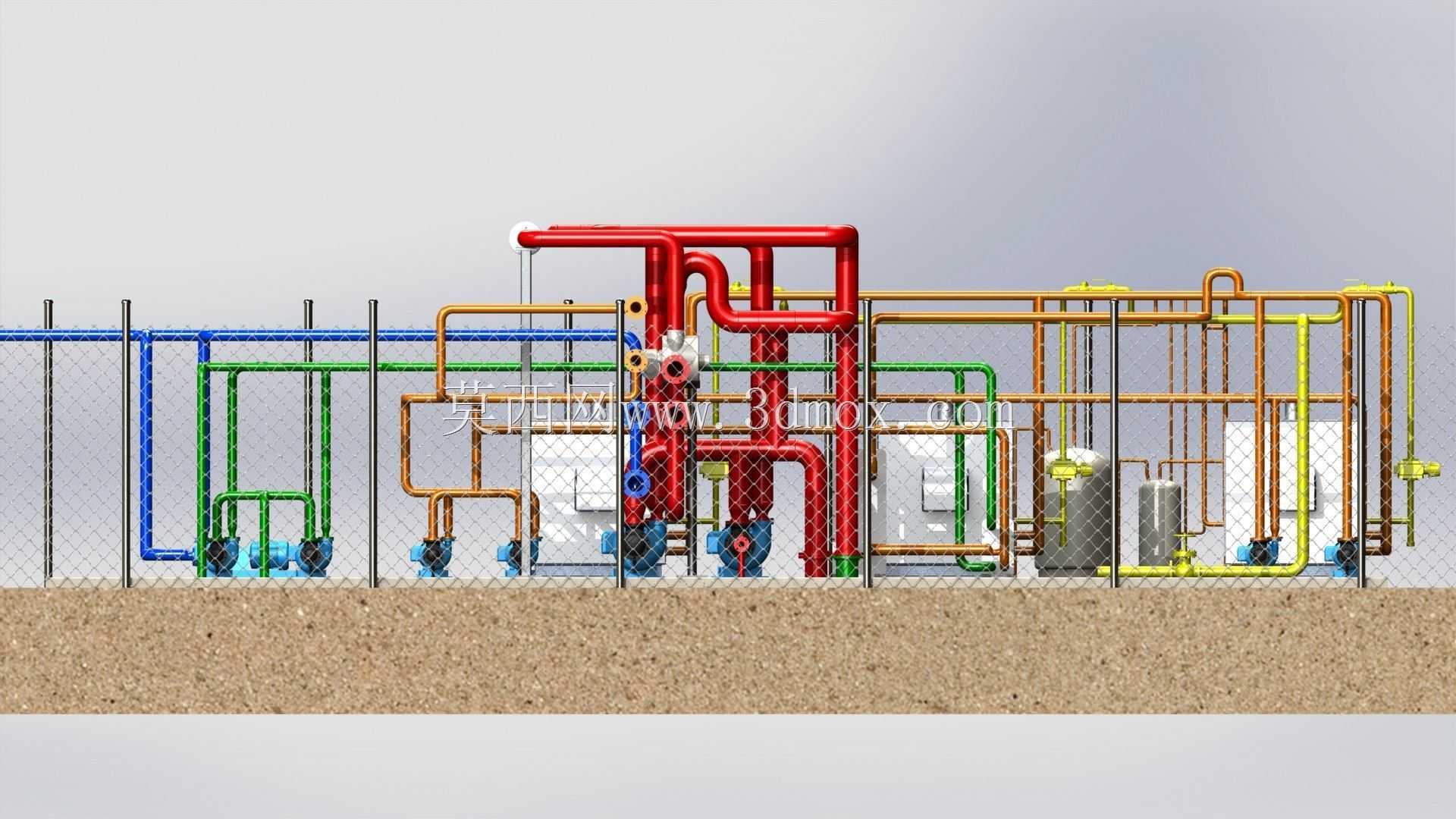

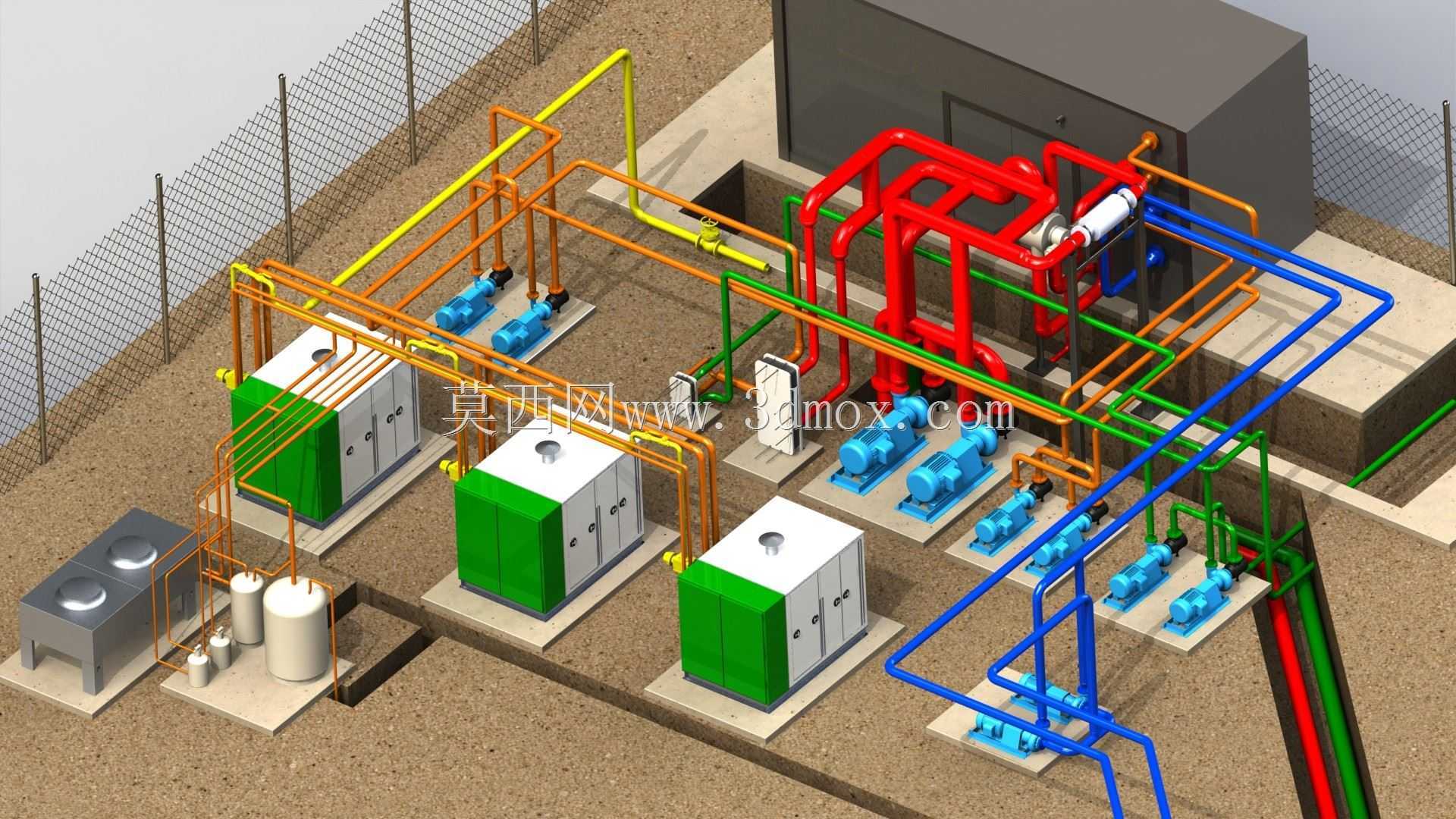

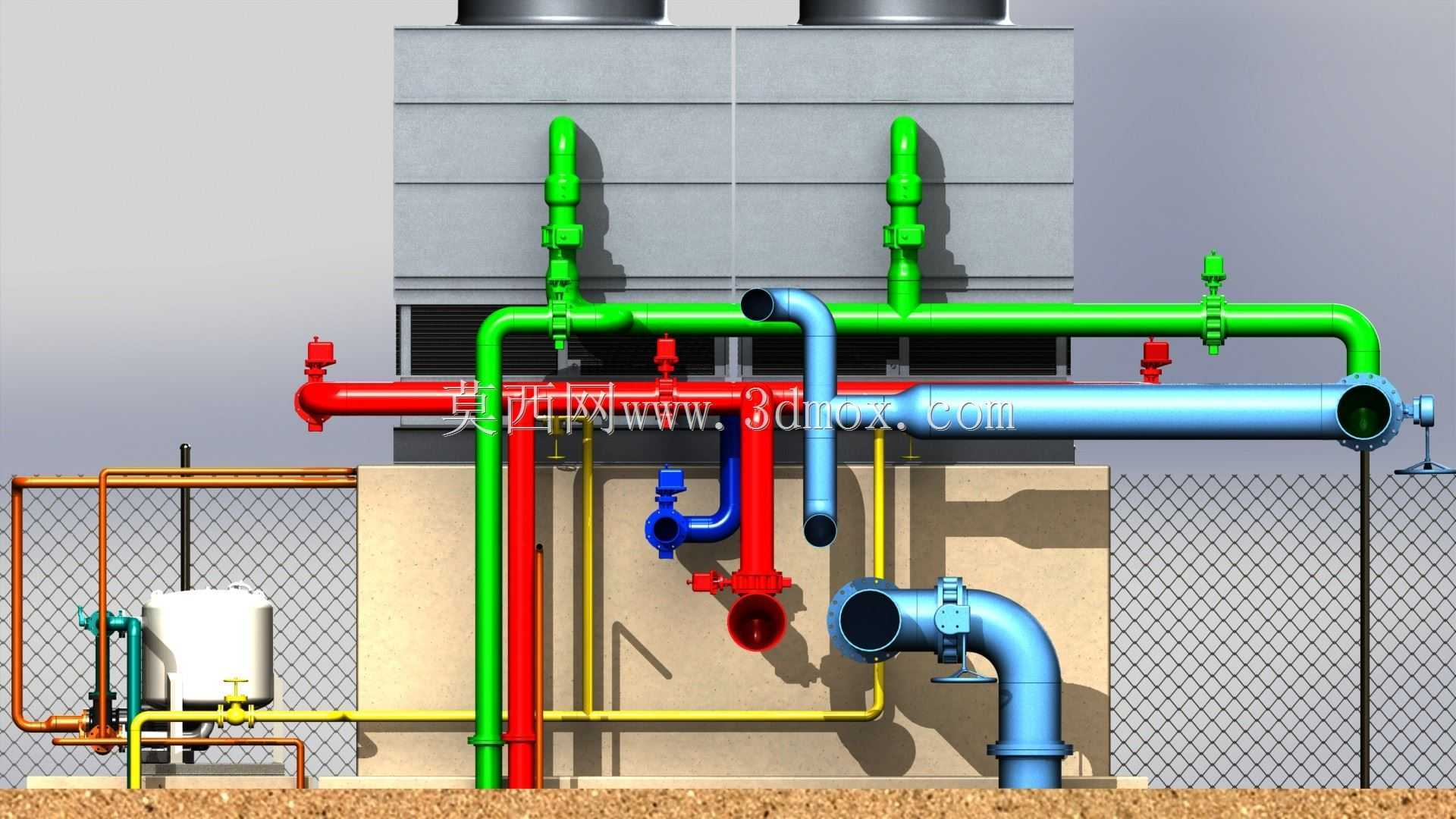

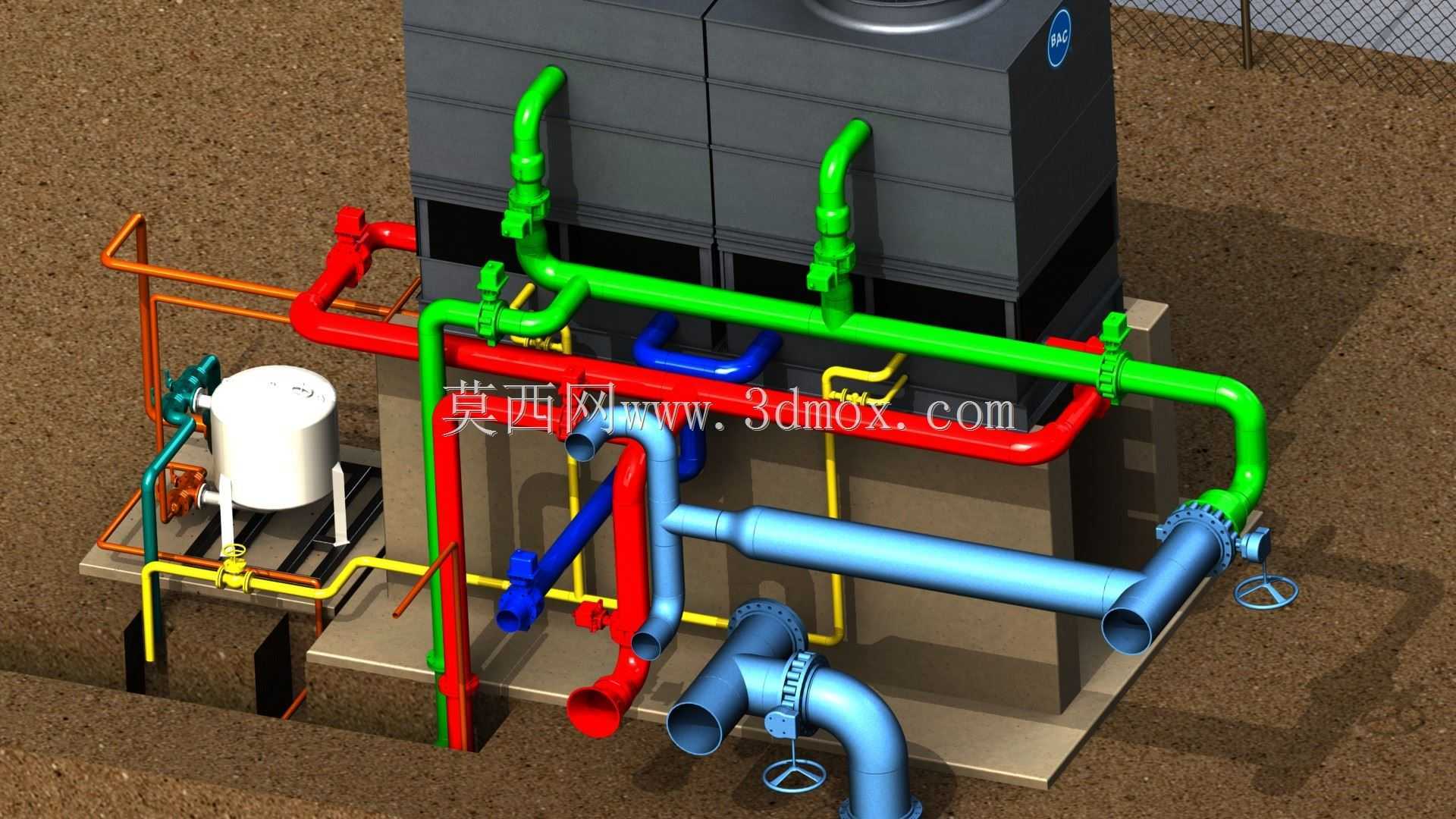

　　这套三维布局还原的是分布式热电联产厂区的核心作业区排布，日常应用场景多覆盖工业园区集中供能、商业综合体配套能源站、中小型产业集群自备电站这类场景，核心作用是在同一套系统内同步完成电能产出与余热回收供给，相比传统分产模式能大幅提升能源综合利用效率，减少输送环节的损耗。从实际落地的功能逻辑来看，布局里的三台绿白配色主设备是燃气内燃发电机组，是整个厂区的核心产能单元，燃料输入后做功发电直接并入厂区配套电网，做功过程中产生的高温缸套水、烟气余热则通过配套管线输送到换热单元，转换为热水或蒸汽供给周边生产、采暖需求。排布在发电机组侧方的蓝色泵组是整个管线系统的动力核心，不同颜色的管线对应不同的输送介质：红色管线走高温蒸汽或高温换热介质，

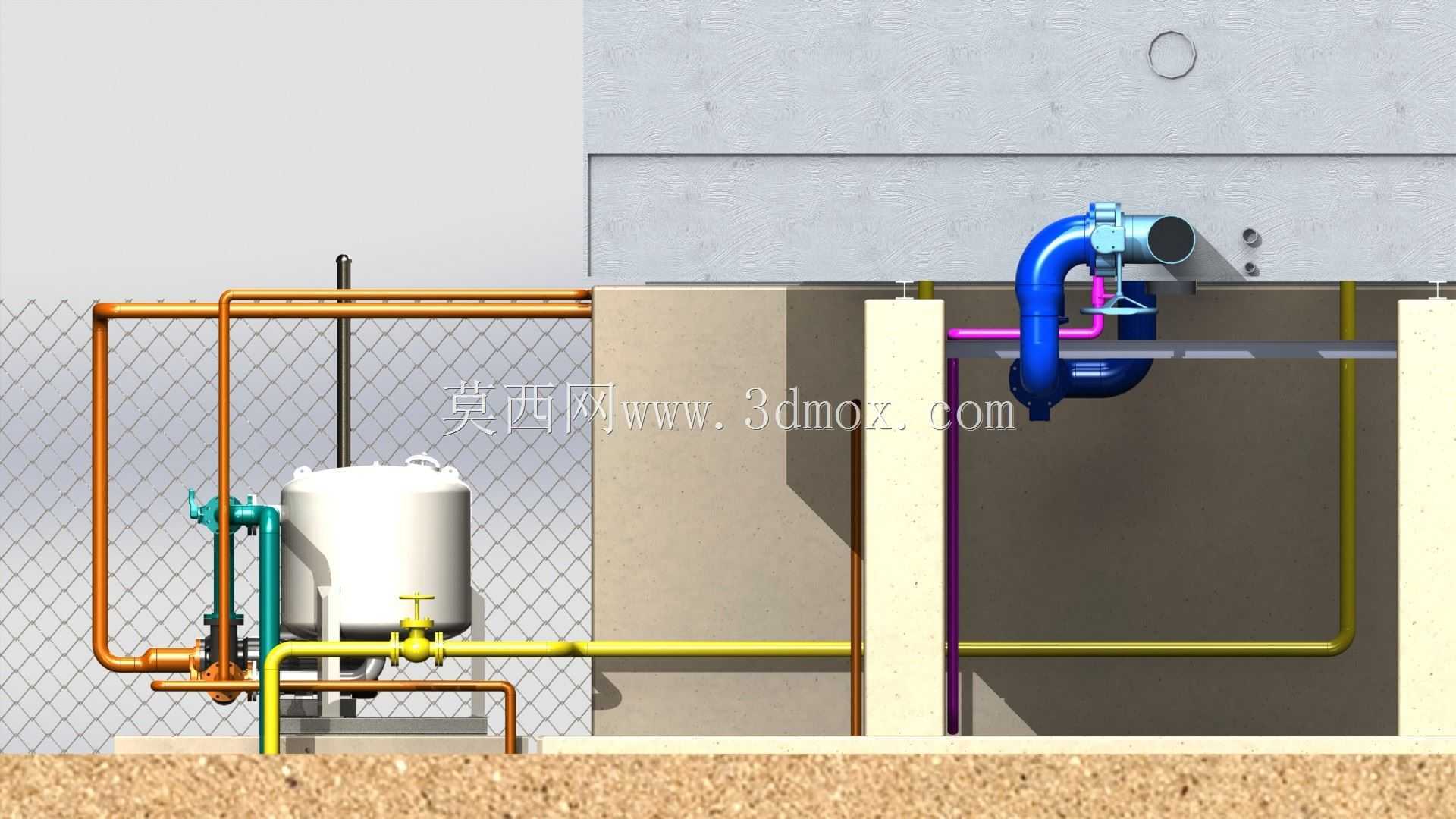

　　蓝色管线走冷却循环水，橙色管线走燃料供给管路，绿色管线走低温回水或排污管路，不同颜色的区分在现场施工、后期运维排查时能快速识别介质类型，避免误操作风险。设计这套布局的时候，首先要考虑的是设备检修的操作边界，每台发电机组周边预留的净空距离完全满足日常滤芯更换、部件吊装、运维人员通行的需求，泵组成排排布在管廊下方，既缩短了与主设备的连接管线长度，减少沿程阻力损失，也预留了单台泵拆解维修的操作空间，不会出现某台泵故障需要拆解时必须挪动周边其他设备的情况。左上角的银色罐体是配套的膨胀定压装置与补水单元，负责稳定整个循环水系统的压力，补偿水温变化带来的水体体积胀缩，避免系统压力波动造成的密封损坏、泵组气蚀问题。

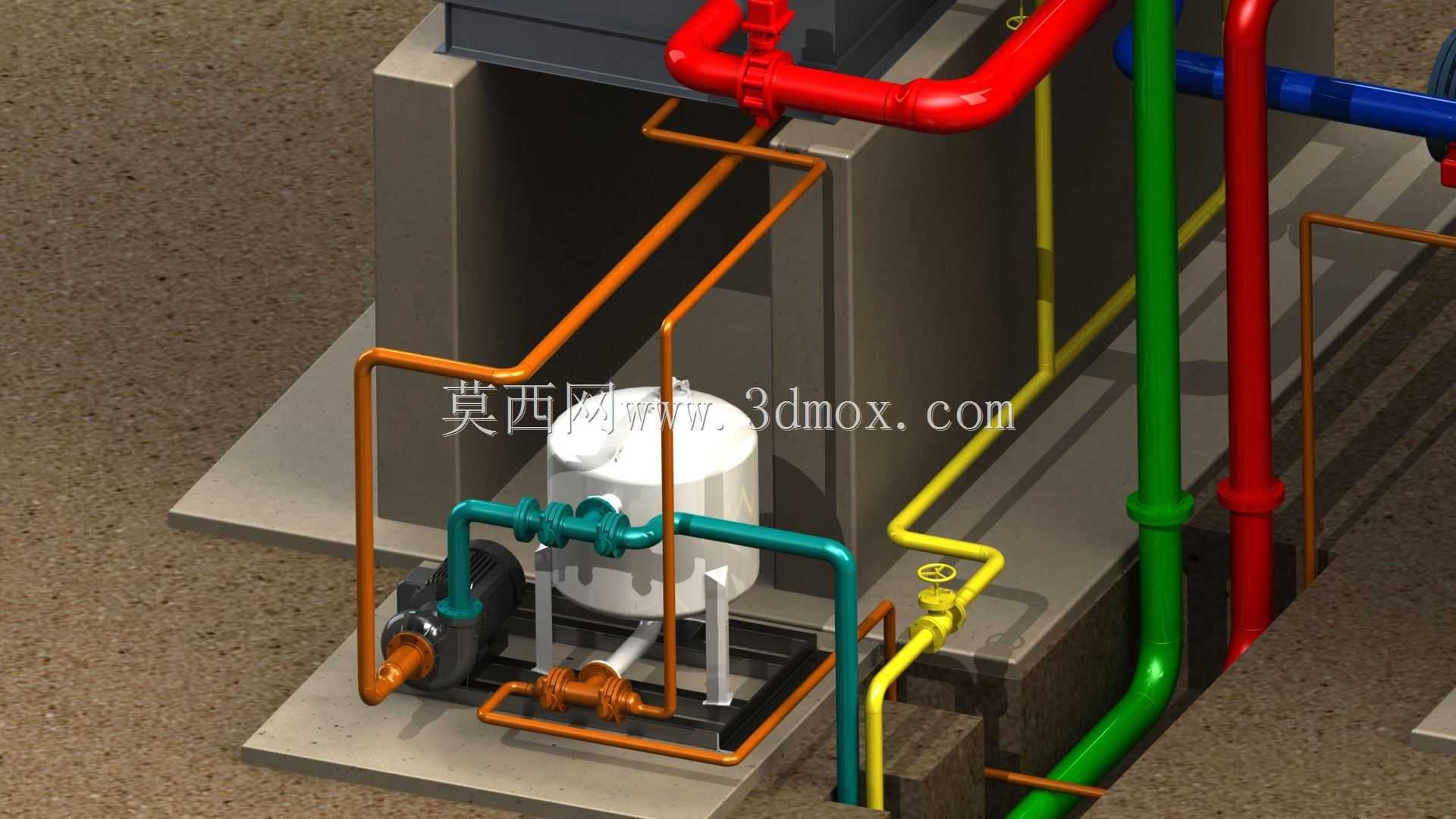

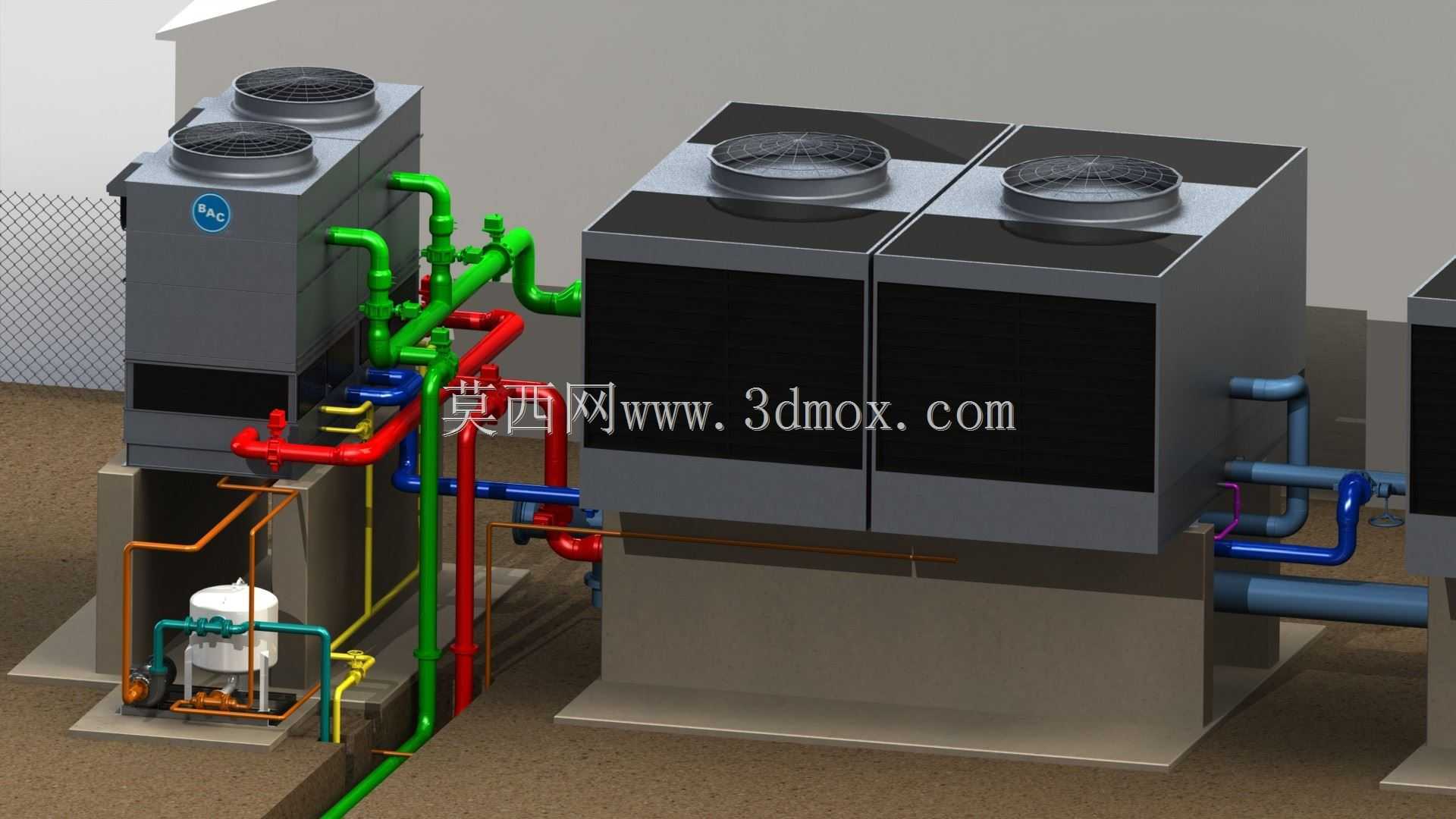

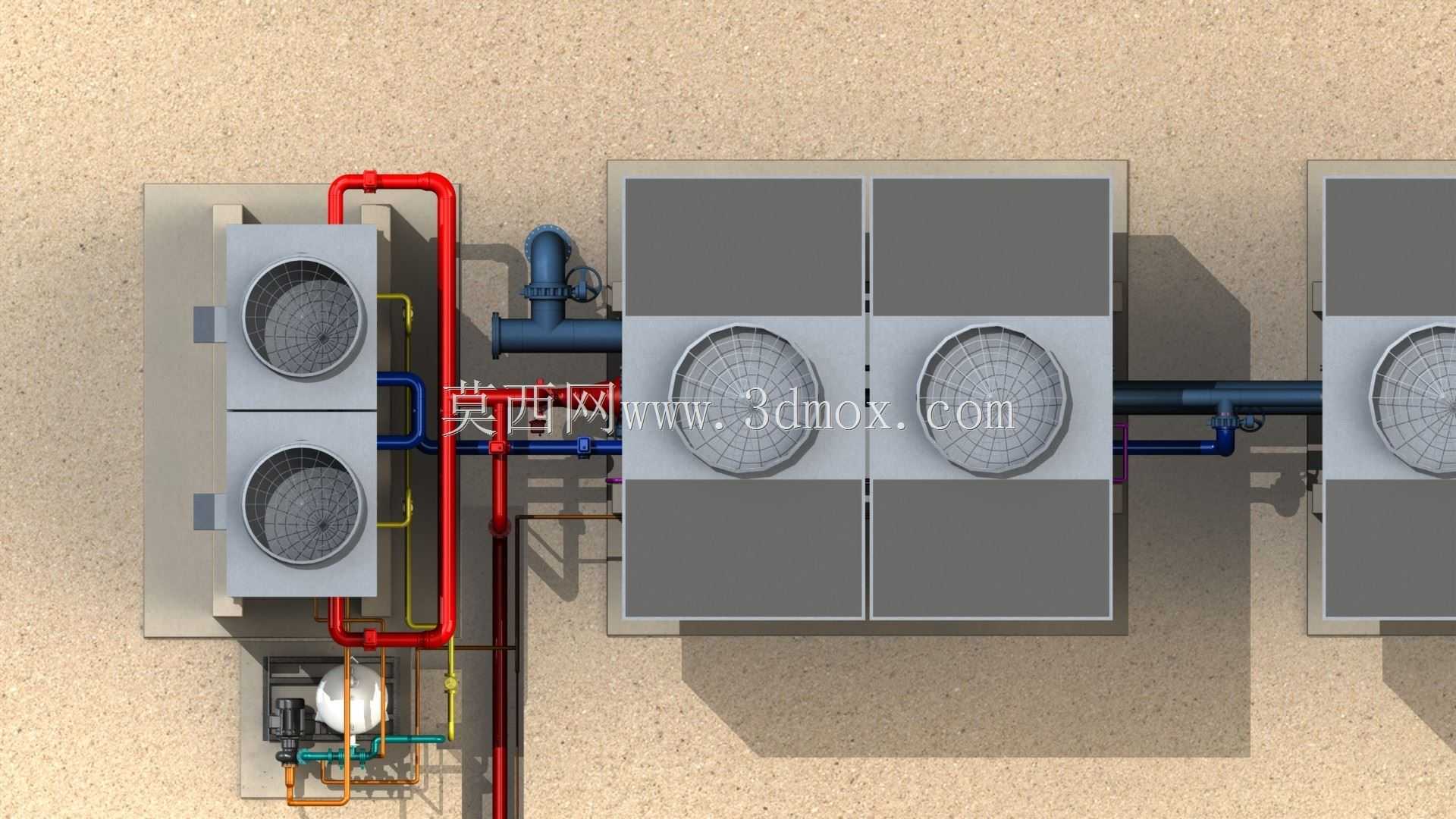

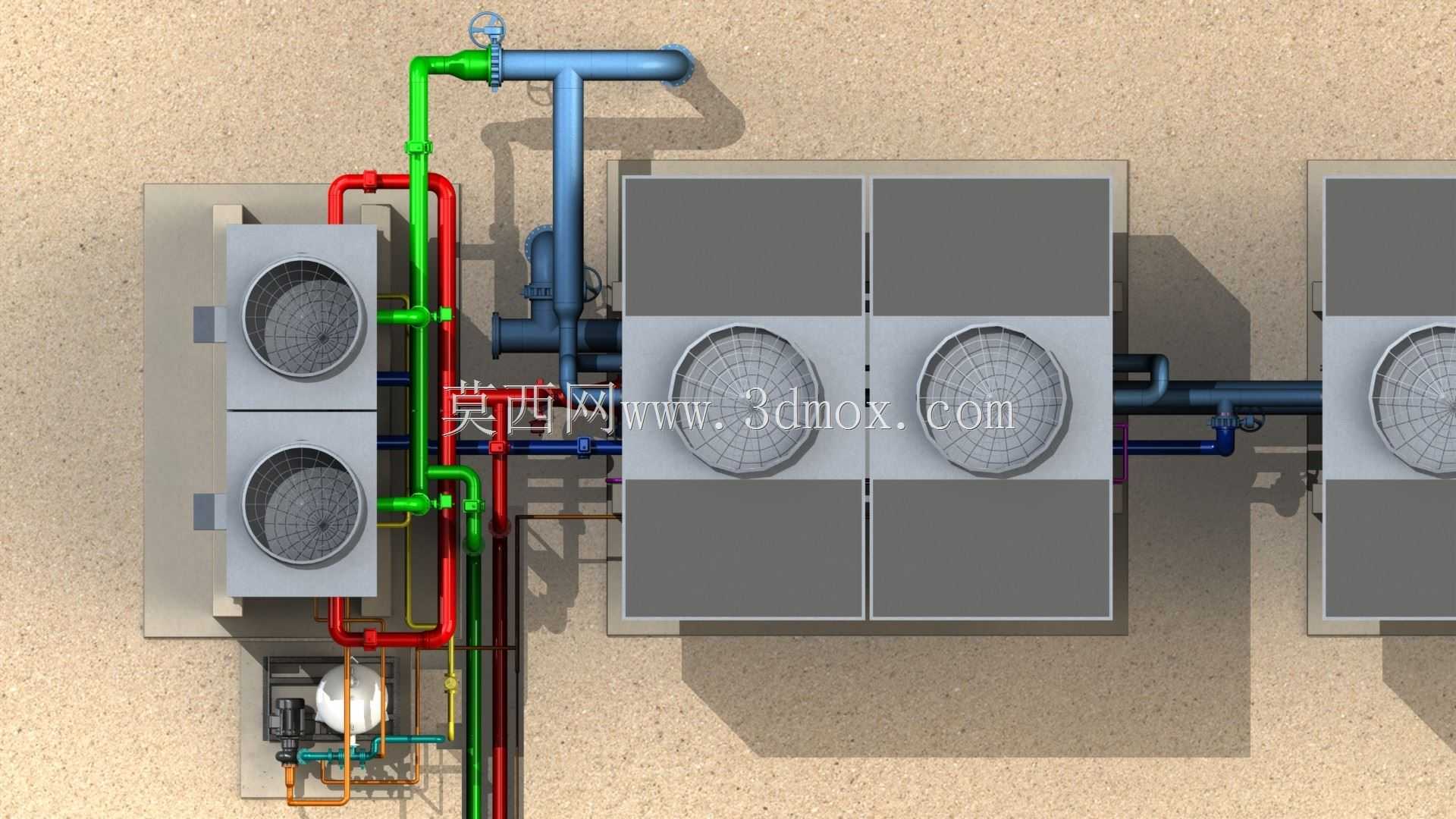

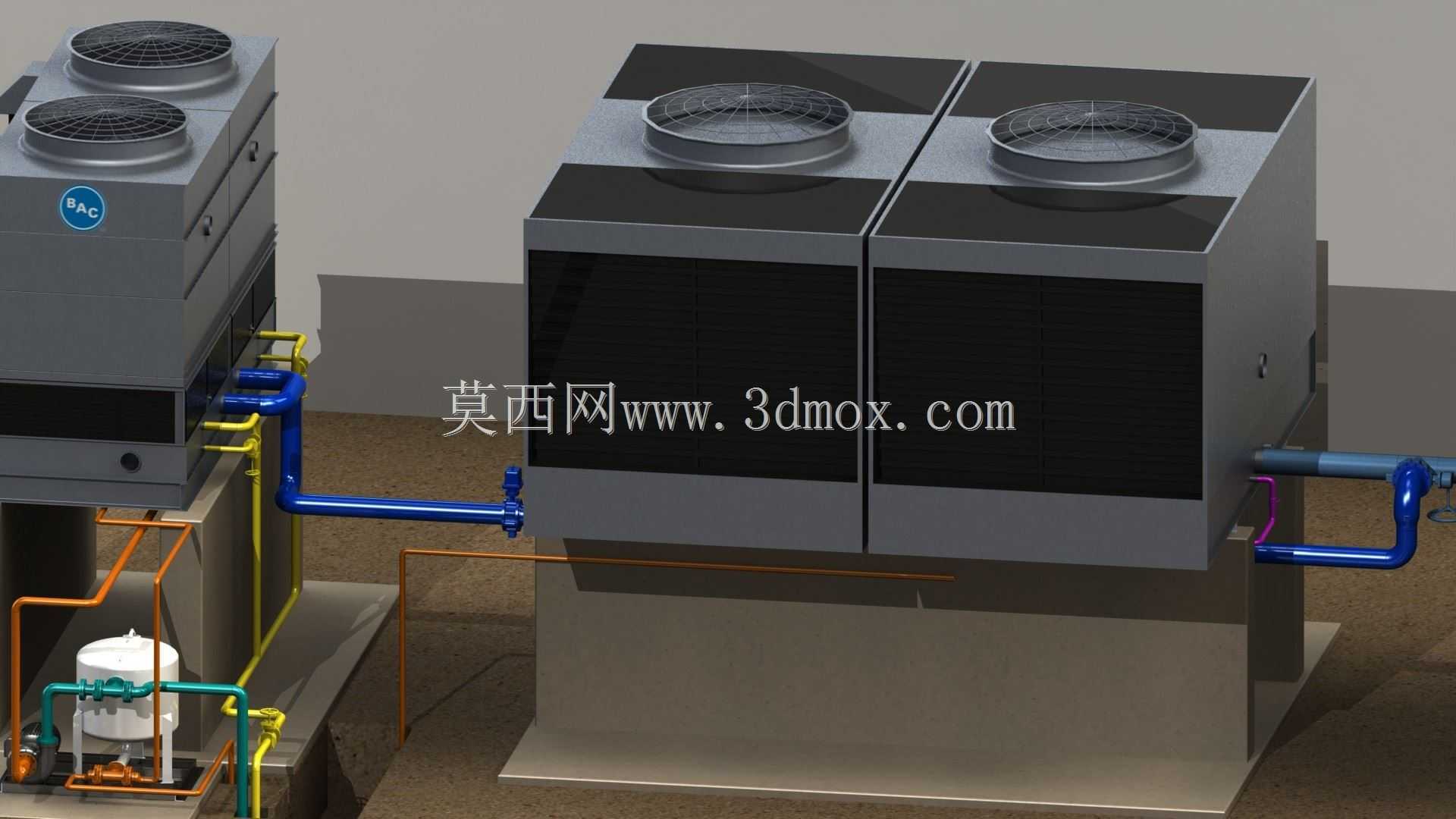

　　管线排布全部采用架空管廊与局部地埋结合的方式，跨通道位置的管廊底部净空满足厂区巡检车辆、小型检修机具的通行要求，所有管线的转弯半径、支吊架间距都符合工业管道施工的规范要求，避免应力集中造成的焊缝开裂、管线变形问题。靠近围墙侧的围栏设计明确划分了生产作业区与外部区域的边界，避免无关人员误入高压、高温设备区域，右上角的配套箱房是系统的电控与配电单元，紧邻发电机组出线端，能最大程度缩短大电流输电线路的长度，减少线路损耗，同时电控室与高温管线、设备保持了足够的安全间距，避免高温环境影响电气元件的使用寿命。冷却系统的管线直接连接到厂区配套的冷却塔（图中未完全展示的远端单元），循环水带走设备余热后到冷却塔完成散热，

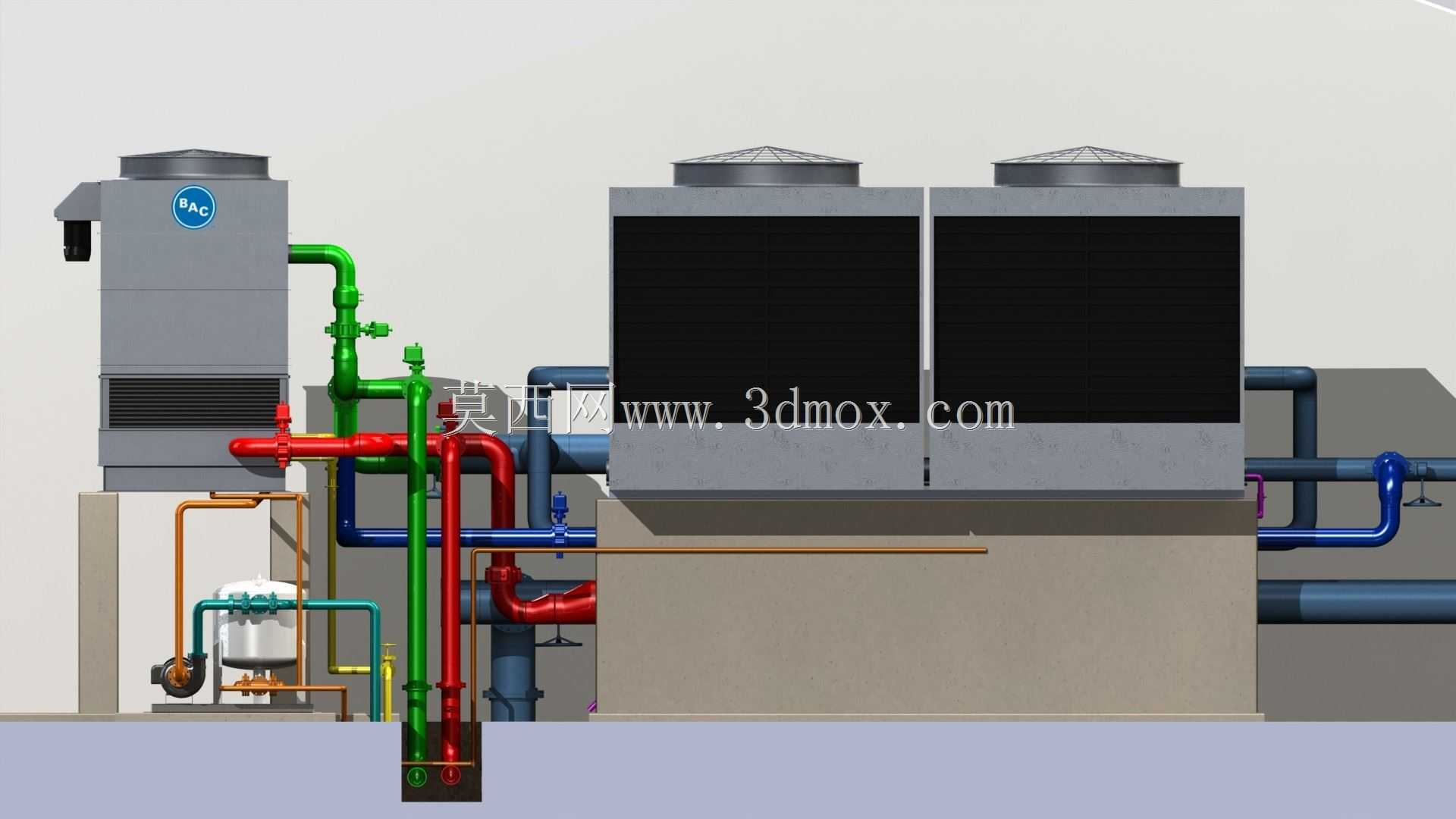

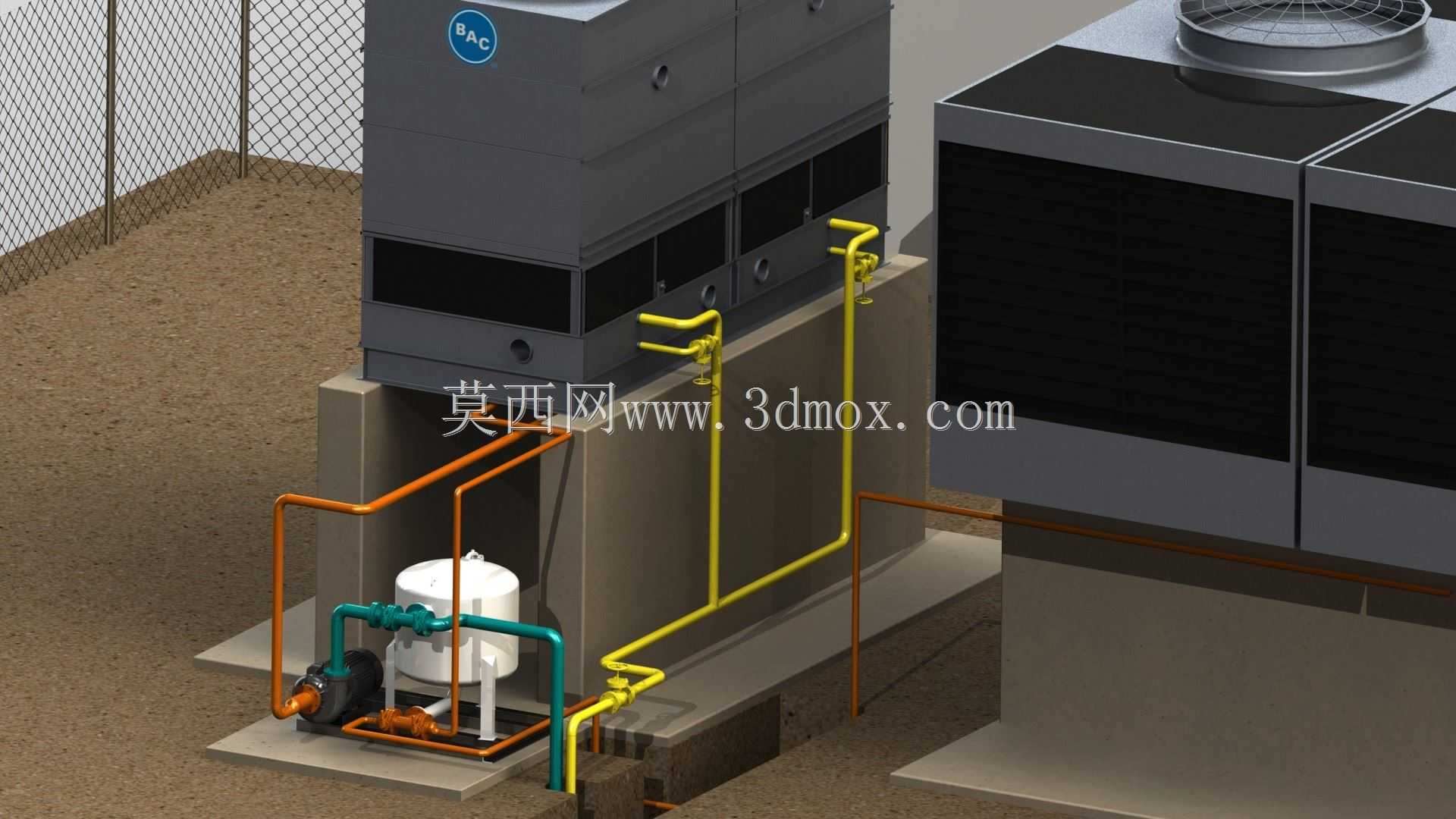

　　再通过回水管线泵送到设备端形成闭环，过滤器单元串接在各个循环管路的入口端，拦截管路内的焊渣、锈蚀杂质，避免杂质进入设备流道造成磨损、堵塞。整个布局的排布逻辑完全遵循介质流向最短、操作路径最优、安全间距合规的原则，没有多余的管线绕行，所有阀门的安装位置都设置在人员站立可操作的高度，不需要登高或下到管沟内就能完成开关操作，后期运维的便利性很高。在安装边界的考量上，所有设备的基础都高出地面一定距离，避免雨季地面积水浸泡设备底座造成锈蚀，地埋段的管线预留了足够的覆土深度，避免地面承压造成管线变形，架空管线的固定支架位置都对应设备基础的承重结构，不会出现支架沉降造成的管线错位。
