1.5英寸帕克角式制冷截止阀结构

　　在工业制冷、商用冷链以及低温工艺管路系统中，制冷截止阀是控制冷媒通断、调节管路通径的核心控制元件，这款1.5英寸通径的角式制冷阀，适配氟利昂、氨类等常见制冷工质的管路工况，可直接安装在制冷机组的冷凝器出口、蒸发器入口、储液器进出口等关键节点，承担管路检修关断、流量调节、系统分区隔离的实际作用，相比直通式截止阀，角式结构能直接改变管路走向，减少管路弯头的使用数量，降低管路沿程阻力，同时节省安装空间，尤其适合机组内部管路排布紧凑的冷柜、冷库机组、工业冷水机等设备的装配场景。

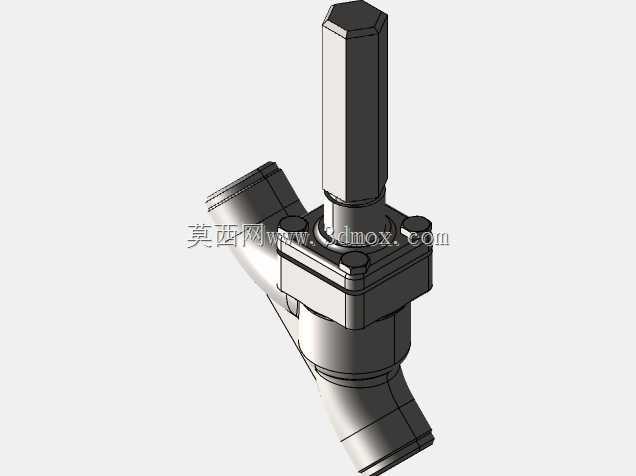

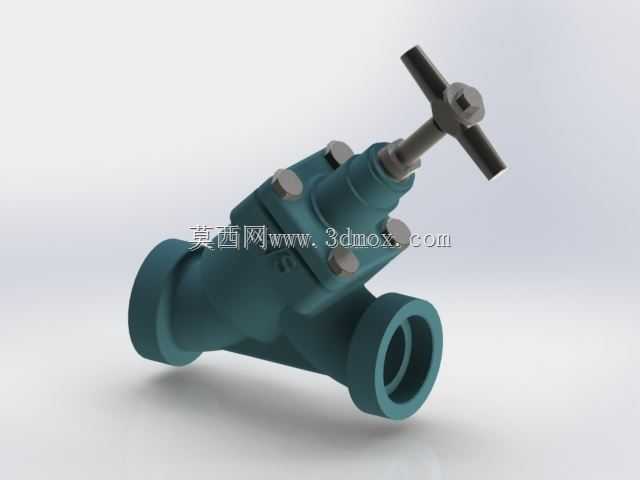

　　这款阀的整体采用Y型角式流道设计，流道中心线与进出口轴线呈倾斜夹角，相比直角式截止阀的流道阻力更低，冷媒流经阀腔时的压损更小，能有效降低制冷系统的压缩机负载，提升整机能效水平。阀体整体采用锻压钢坯加工成型，承压能力满足中高压制冷管路的工况要求，可适配常规制冷系统1.6MPa-4.0MPa的工作压力区间，进出口端可根据实际安装需求选择承插焊接或者内螺纹连接形式，承插焊接结构适合管路长期无拆卸需求的固定安装场景，焊接后密封可靠性高，无渗漏风险；内螺纹连接形式则适合需要后期维护拆卸、现场改装的管路场景，安装灵活度更高。

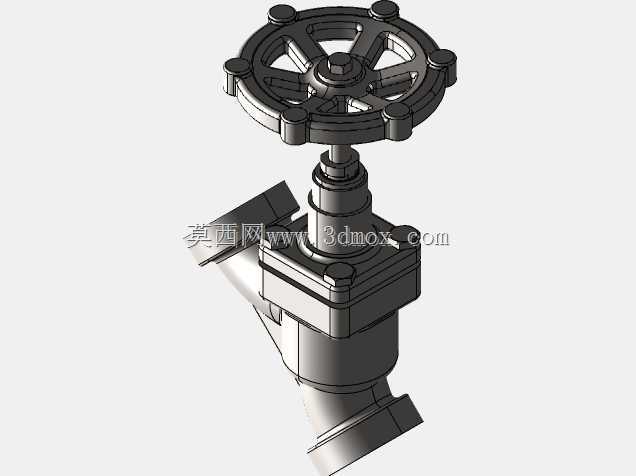

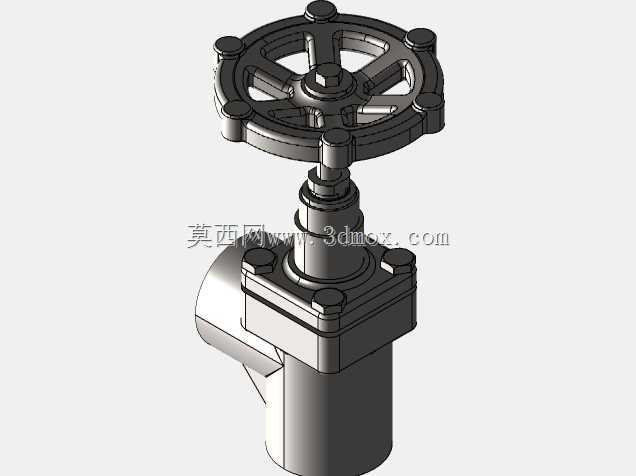

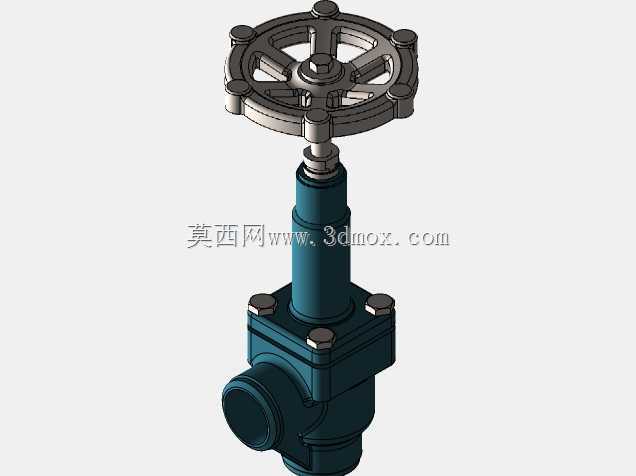

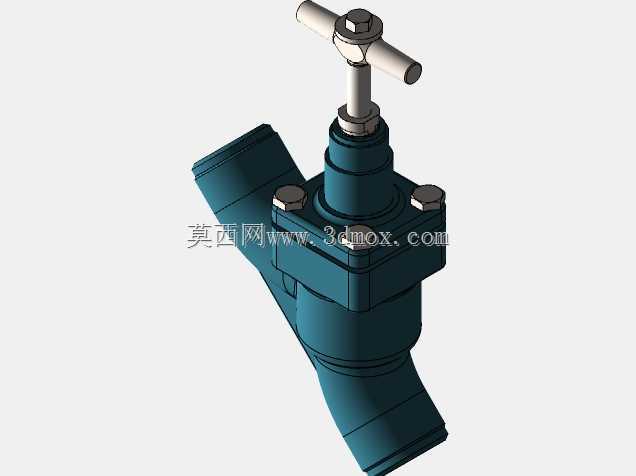

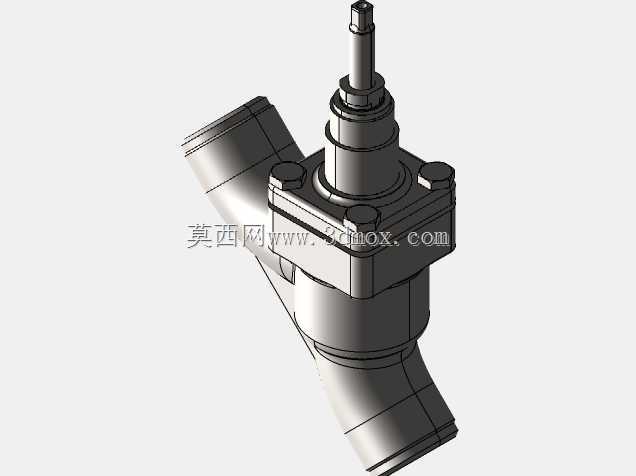

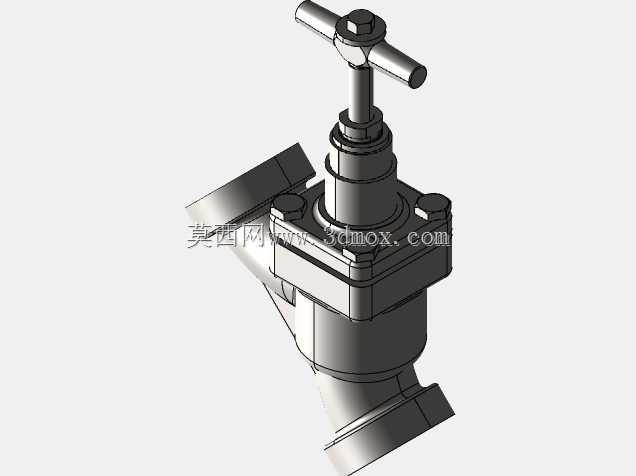

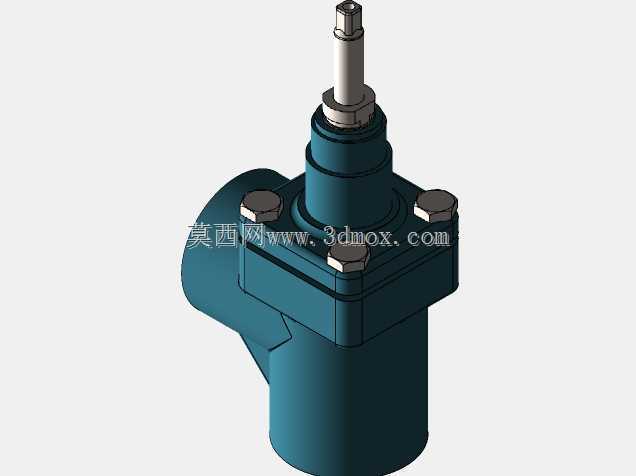

　　阀杆部位采用多级密封结构，搭配耐低温的密封填料，可在-40℃到120℃的工况温度区间内保持可靠密封，避免冷媒从阀杆处渗漏，阀杆顶部的操作结构可搭配常规手轮、维修扳手或者三通手柄使用，手轮结构适合日常操作频次低、需要大扭矩关断的场景，维修扳手适配空间狭小、无法安装大手轮的机组内部位置，三通手柄则适合需要快速开关、频繁操作的管路节点，不同操作结构可直接替换，无需改动阀体本身，适配32种不同的安装配置需求，覆盖绝大多数制冷系统的安装场景。

　　建模过程中针对阀体内腔的流道做了等比例还原，严格按照实际产品的通径尺寸构建流道曲面，可直接用于制冷系统的流场仿真分析，验证不同开度下的冷媒流速、压损参数，为系统管路设计提供数据支撑。阀体外部的连接螺栓、压盖、密封座等细节均按实际装配关系构建，所有配合面预留了合理的装配间隙，可直接用于生成工程图纸、指导生产加工，也可用于制冷机组的整机装配干涉检查，提前排查管路安装时的空间冲突问题。

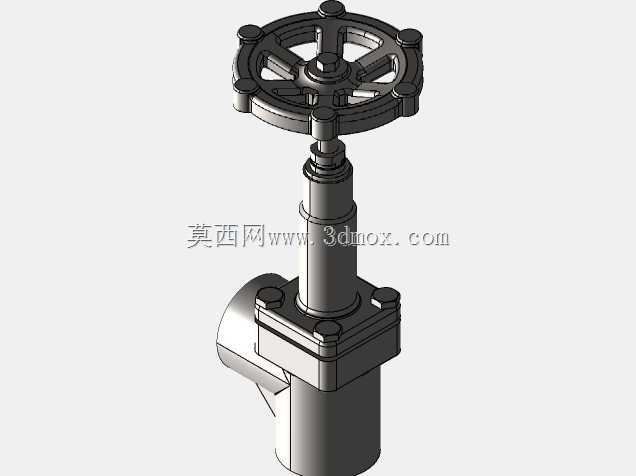

　　安装边界上，这款阀的进出口通径为1.5英寸，角式结构的两个接口轴线呈90度垂直分布，手轮安装后最高点距离阀体流道中心线的高度符合常规制冷阀门的安装尺寸规范，安装时需要预留手轮操作空间，手轮旋转半径范围内不能布置其他管路或者结构件，避免操作时出现干涉。阀体底部无需额外支撑，可直接通过两端接口与管路固定，承插焊接端的插接深度符合工业管路焊接规范，焊接时不需要额外加工坡口，直接插入后焊接即可保证连接强度。

　　针对制冷系统的布线需求，建模时特意在阀体合适位置添加了布线连接点，可直接在SolidWorks软件中进行制冷系统的管路、线缆自动布线，大幅提升整机三维设计的效率，连接点的位置充分考虑了实际温度传感器、电磁阀控制线的走线需求，避开了阀体低温结霜区域，避免线缆长期处于低温环境下出现绝缘层老化开裂的问题。阀瓣的密封面采用锥面密封结构，关断时阀瓣与阀座的接触应力均匀，密封可靠性高，即使在低温工况下出现轻微的材料冷缩，也能保证密封面完全贴合，不会出现内漏问题，阀瓣的升降行程与通径匹配，全开状态下阀瓣完全退入阀腔上部，不会对流道产生遮挡，最大限度降低流道阻力。
