多辊式板卷矫直整平工业设备结构

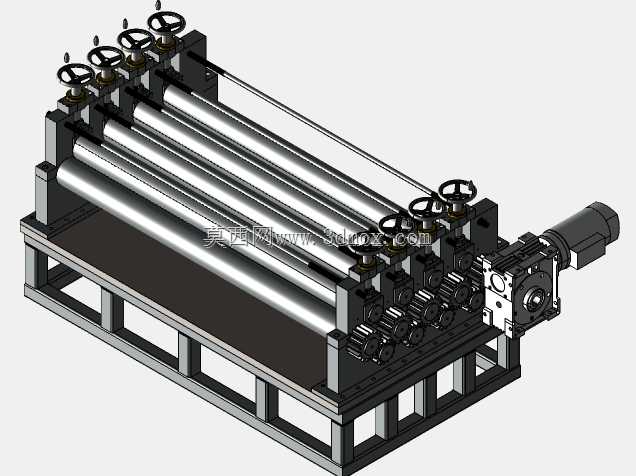

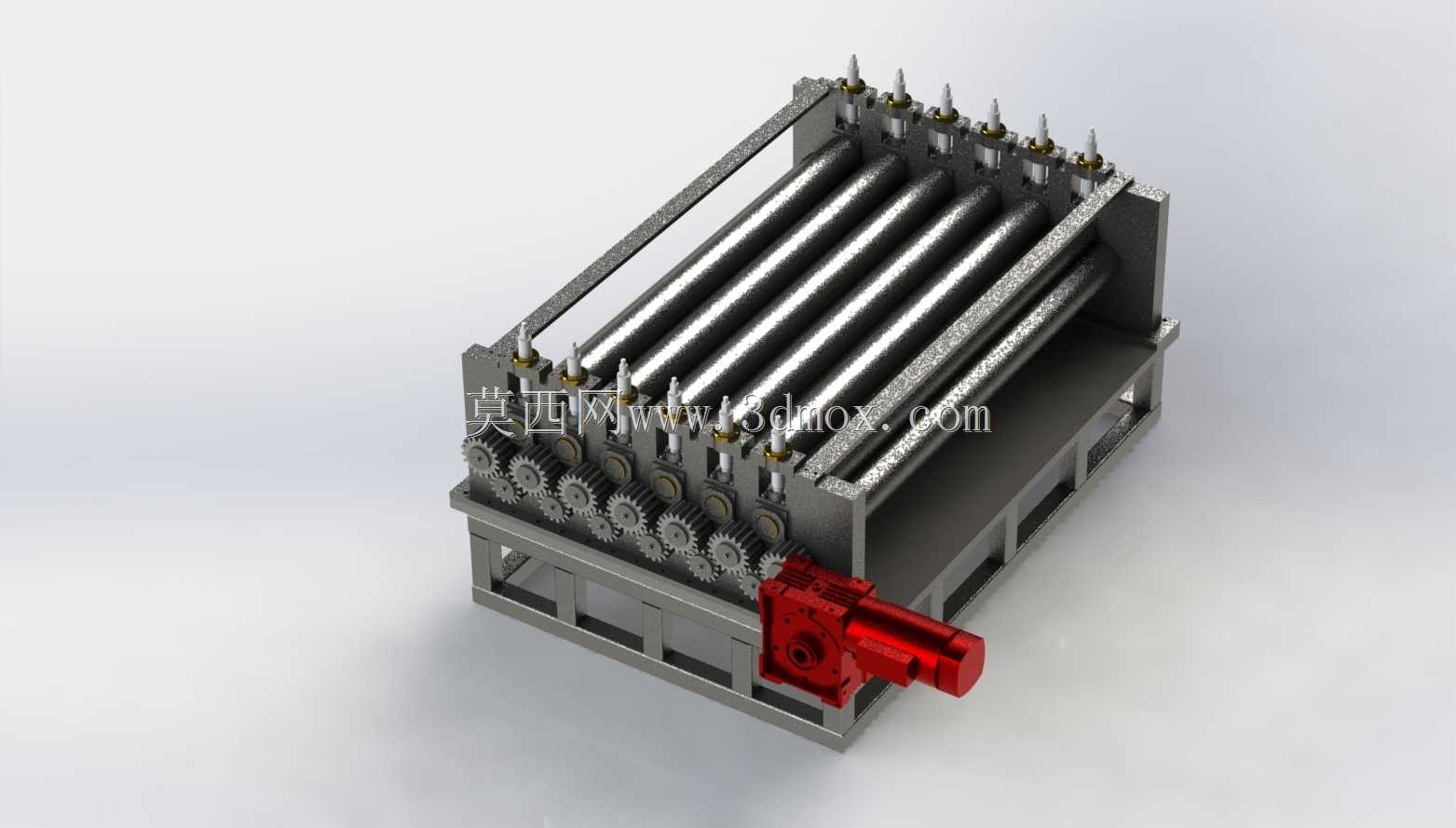

这款多辊式板卷矫直设备，主要应用于金属卷材加工、钣金成型、钢材配送、五金冲压等生产场景，是卷料开卷生产线中不可或缺的核心整平单元，能够将卷曲状态的金属带材、板材通过连续辊压消除内应力，修正板型的波浪弯、镰刀弯、局部翘曲等缺陷，输出平整度符合后续冲压、剪切、焊接工序要求的平直板材，适配冷轧钢板、热轧钢板、铝板、不锈钢板等多种常见金属卷料的加工需求。设备采用平行交错布置的多辊工作结构，上下两排矫直辊按照特定辊距交错排列，带材从辊组间穿过时，会被反复施加正反方向的弯曲变形，逐步抵消卷料自带的弯曲曲率，同时破坏材料内部残余应力的分布平衡，从根源上避免整平后的板材出现回弹变形。每根矫直辊的端部都配置了同步传动齿轮，由侧置的驱动单元统一提供动力，保证所有工作辊线速度保持一致，避免辊面与板材之间出现相对滑动划伤板面，也能防止不同辊速差造成的板材拉扯变形。设备底部采用框架式承力底座，整体为型钢焊接后去应力处理的结构，能够承受矫直作业时的持续交变载荷，避免长期运行出现机架变形影响矫直精度；驱动单元布置在设备进料侧的端部，通过法兰与传动齿轮组直连，减少动力传输过程中的损耗，也方便后续对驱动部件进行维护检修。在设计过程中，矫直辊的辊径、辊距参数是根据常规加工板材的厚度范围匹配设定的，既保证足够的弯曲变形量消除板卷曲率，也避免辊距过大导致薄料矫平效果不足、辊距过小造成厚料压痕的问题；机架两侧的辊组安装座预留了调节间隙，可根据加工板材的实际厚度微调上下辊组的压下量，适配不同规格材料的矫直需求。设备的整体安装边界规整，进料端与出料端的辊面高度保持统一水平，可直接与开卷机、送料机、剪切台等上下游生产线设备对接，不需要额外搭建高度适配的过渡机架；整体结构无外凸的尖锐部件，传动齿轮组全部内置在机架侧部的防护空间内，既避免生产过程中杂物卡入传动结构，也能降低作业时的安全风险。
