瓶盖折边剪帽加工设备结构设计

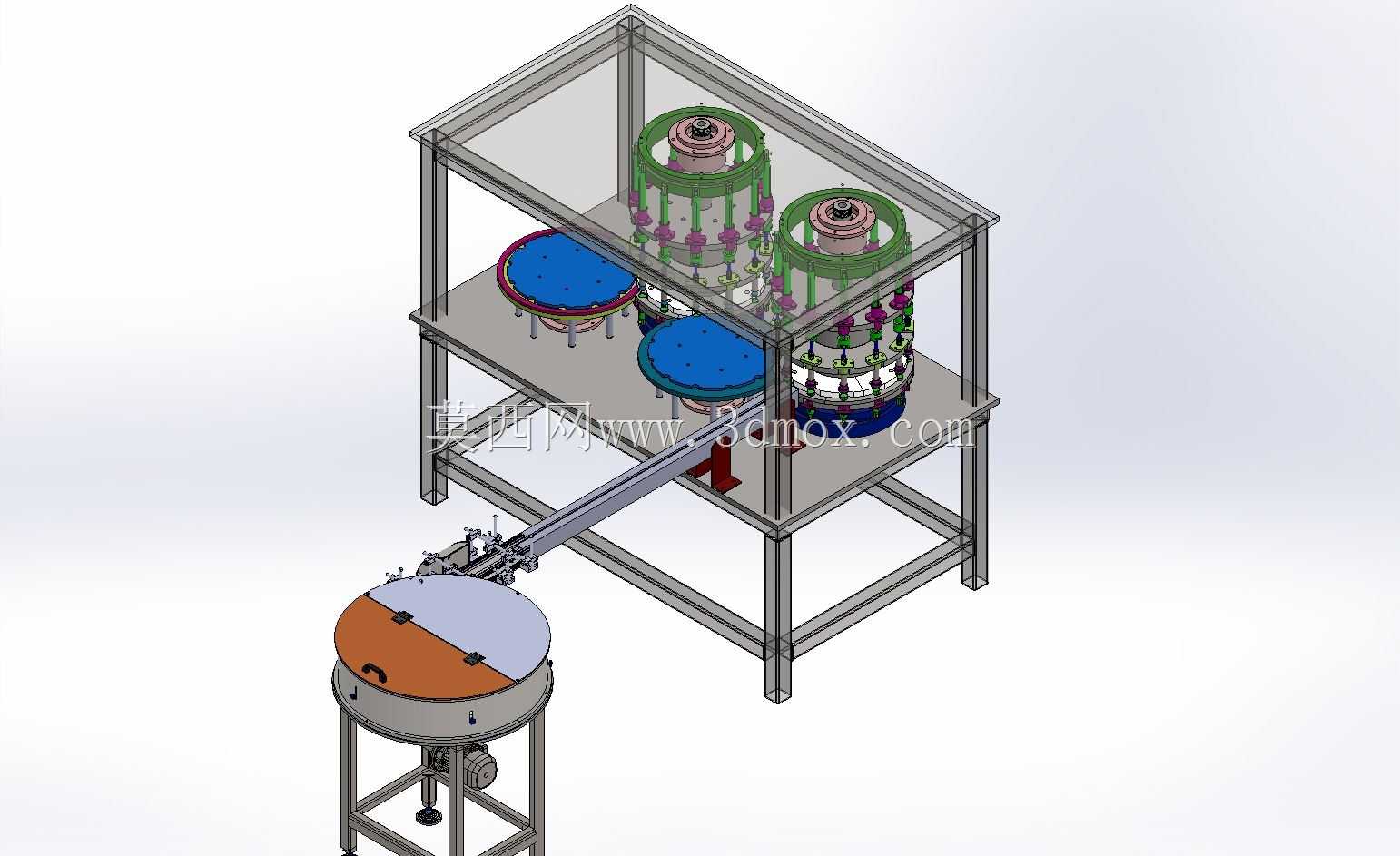

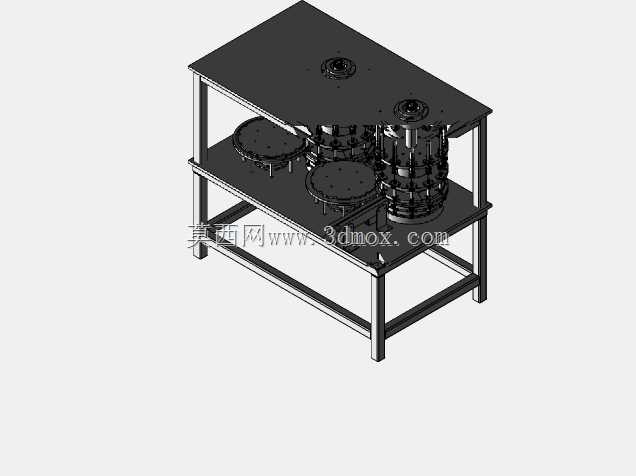

　　在瓶装饮品、医药包装、日化容器的生产线后端，瓶盖密封端的折边剪帽工序是保障封装密封性、边缘规整度的核心环节，这套折边剪帽设备正是针对压缩式瓶盖封口余料切割、折边定型需求开发的专用加工单元，可直接对接上游瓶盖成型工位与下游旋盖检测产线，适配铝制、塑料复合材质的防盗瓶盖加工场景。从结构布局来看，设备采用双层方管焊接机架作为承载主体，上层框架预留透明防护板安装位，既可以隔绝加工过程中产生的细碎切屑飞溅，也能方便运维人员实时观察内部工位运行状态，机架底部预留可调脚杯安装孔，可根据车间地面平整度调整设备水平度，安装时需预留周边1.2米的操作维护空间，对接输送线的进料端高度可根据前段产线的出料高度做±150mm的调整适配。

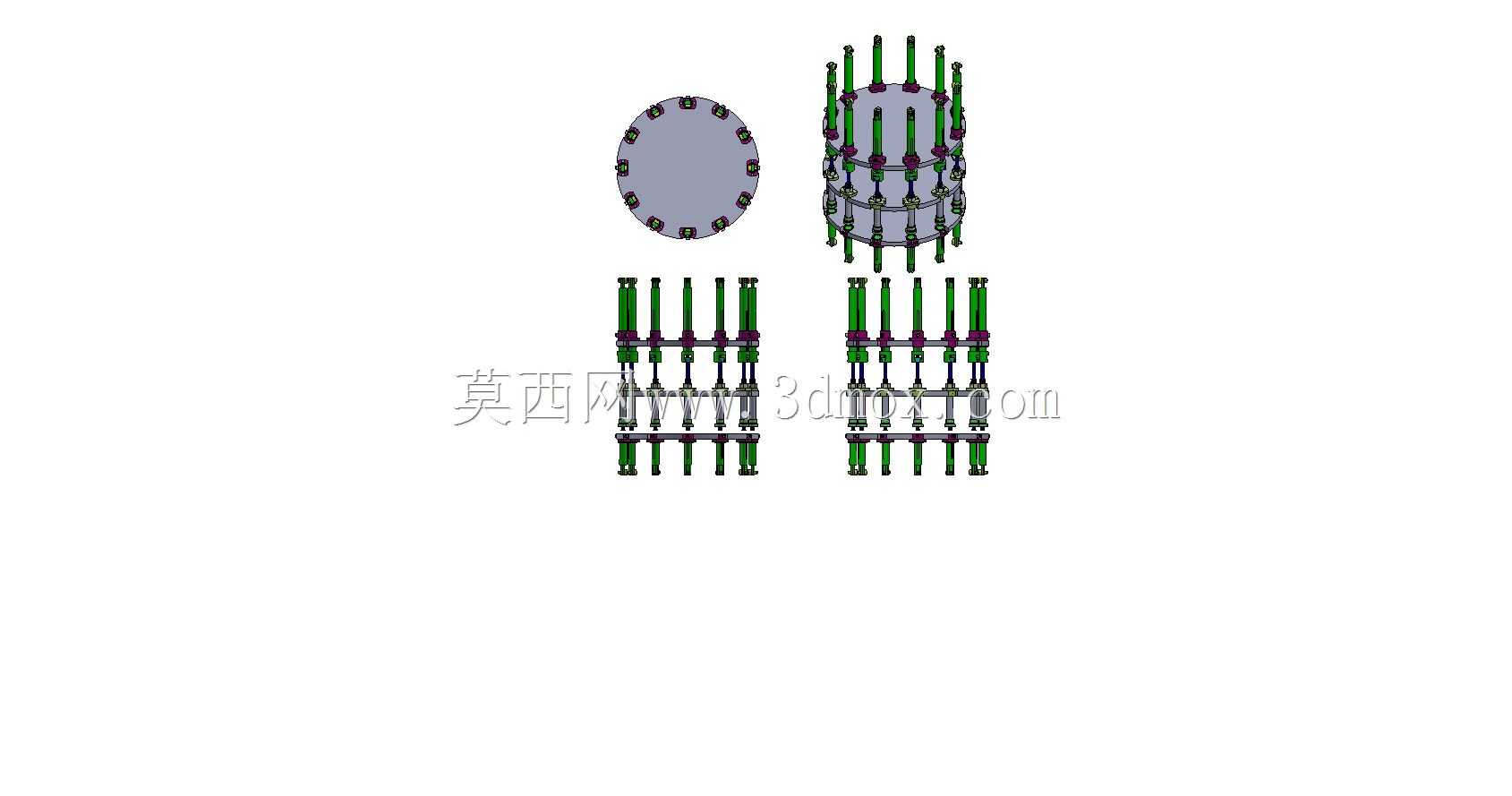

　　设备核心加工区域采用双组多工位转盘并行布局，每组转盘周向均匀布置12个瓶盖定位工装，工装型面完全匹配瓶盖外轮廓弧度，可在转盘间歇转动过程中完成瓶盖的上料定位、折边压合、余料剪切、成品退料四个工序动作，双转盘并行的设计相比单转盘结构，可在相同工位节拍下将整机产能提升近一倍，同时两组转盘可独立调整加工参数，适配不同高度、直径规格的瓶盖加工需求，无需整体更换工装即可完成小范围的产品规格切换。进料端采用圆盘理料结构搭配直线输送轨道，理料盘内部设置弧形导向挡边，可将无序堆放的瓶盖统一调整为开口朝下的姿态，通过轨道侧边的可调限位栏控制输送通道宽度，避免瓶盖在输送过程中出现卡滞、堆叠问题，轨道末端设置分料挡块，

　　可按照转盘的转动节拍将瓶盖逐个送入定位工装，分料动作与转盘的间歇转动通过机械凸轮结构实现硬同步，无需额外设置传感器触发即可保证动作时序的一致性，降低电气调试的复杂度。剪切工位采用浮动式切刀结构，切刀安装座带有预压弹簧，在接触瓶盖封口位置时可先通过预压环将瓶盖端面压平，再驱动环形切刀完成余料环切，避免因瓶盖端面轻微倾斜导致的切边不齐、毛边残留问题，折边工位采用多组仿形压轮沿瓶盖周向逐步滚压，将剪切后的封口边缘向内弯折压实，保证折边位置无翘边、无褶皱，加工完成后的瓶盖通过工装下方的顶出机构抬升，顺着出料滑道滑入下游收集工位。设计过程中针对机架的承载变形量做了校核，上层加工区域的安装板厚度设置为12mm，

　　可承受两组转盘高速间歇转动带来的冲击载荷，输送轨道采用不锈钢薄板折弯成型，表面做抛光处理减少瓶盖输送过程中的摩擦阻力，所有转动工位的轴承安装位都预留了润滑脂注油通道，方便日常运维时的保养操作，设备的驱动电机、传动齿轮组都布置在机架下层的封闭腔体内，与上方加工区域完全隔离，避免切屑、灰尘落入传动部件造成磨损。从安装边界来看，设备整机占地长度约2.8米，宽度约1.6米，进料端理料盘的中心高度为0.9米，符合人工补料或者对接自动上料机的高度要求，设备总进气口、电气接线口都布置在机架后侧底部，布线布管时可沿地面线槽铺设，不会占用前端操作空间，操作面板可根据车间布局选择安装在机架左侧或者右侧，方便操作人员调整加工参数、观察运行状态。这套设备的结构设计充分考虑了瓶盖加工行业的实际生产需求，在保证加工精度的前提下尽可能简化了调试流程，工装更换时仅需松开转盘上的快锁螺钉即可完成定位工装的整体替换，单批次规格切换的调整时间可控制在20分钟以内，适合中小批量多规格的瓶盖加工场景，也可通过扩展工位数量适配大规模量产线的产能需求。
